【PDF快速看图】使用动态填充功能，自动测量异形区域面积

工程图纸中有许多测量面积的场景：

• 很多做园林绿化的伙伴，需要在图纸上计算各种花花草草的绿化面积；
• 房屋装饰的伙伴，需要快速计算房屋面积；
• 还有隧道横截面，道路绿化带，基础横截面等等。。

这些区域往往是复杂的多边形或者弧形，工程人员只能分割成一个个矩形，或者挨个去描点，来估算区域面积。不仅费时，而且计算的结果也往往不准确！

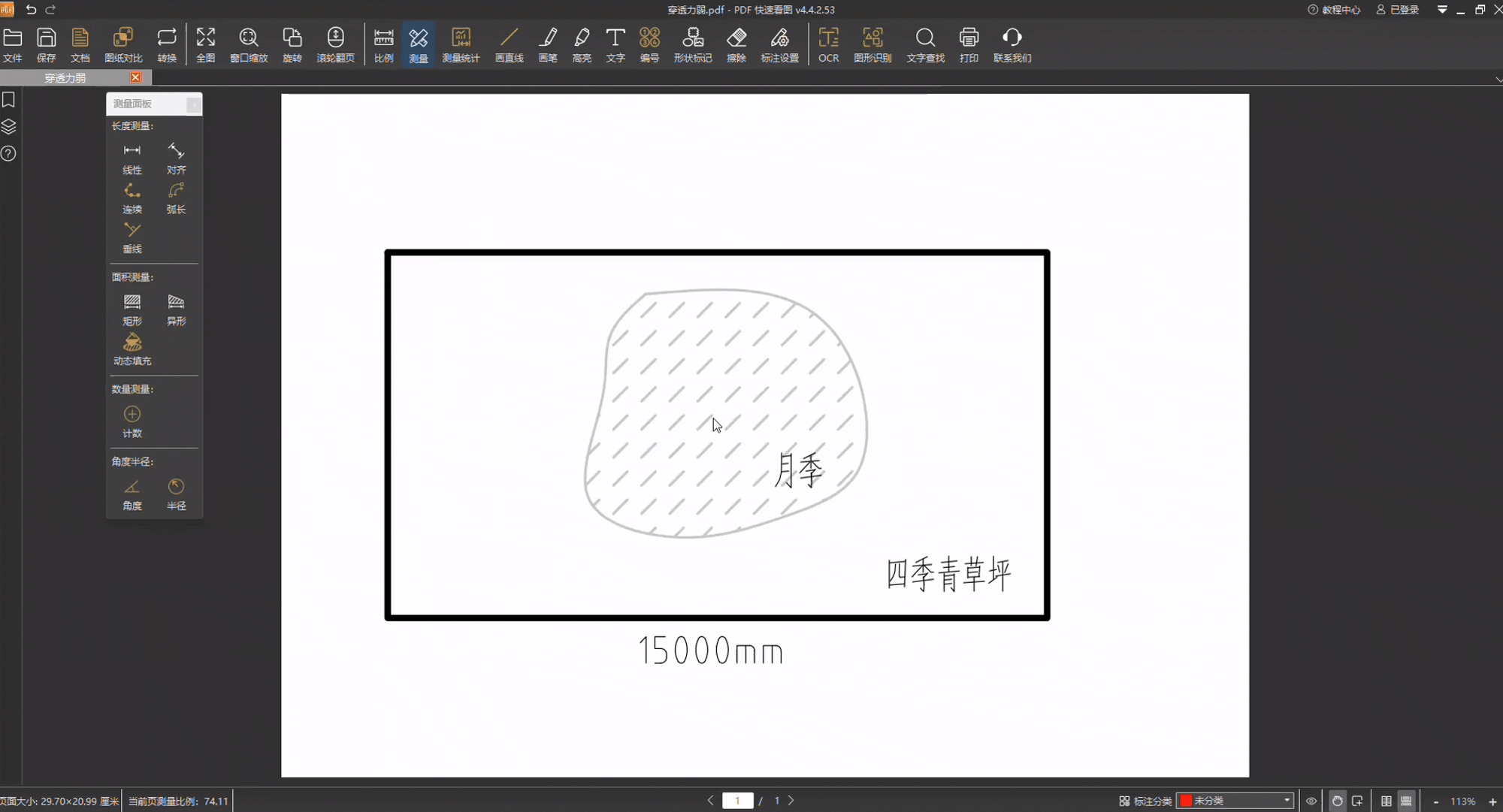

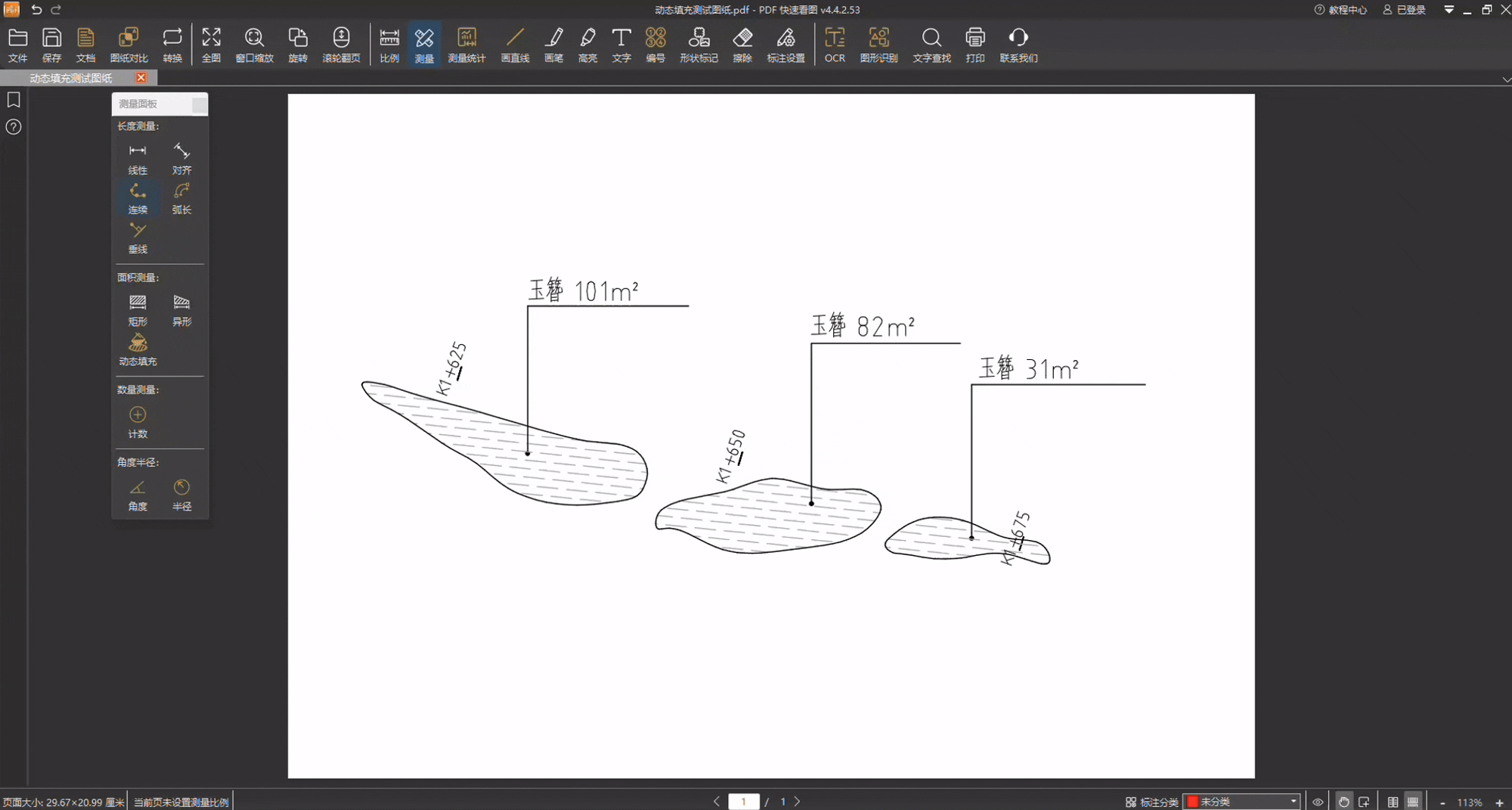

现在，PDF快速看图给大家提供一个终极解决方案：动态填充，帮您快速准确的测量异形区域面积！效果如下：

1、首先确认软件已经升级到v3.8.0.23或更高版本

软件下载链接：https://pdf.everdrawing.com/

2、打开一张需要测量异形面积的PDF格式的图纸

3、设置比例

点击“比例”按钮，选择图纸上已知长度且尽可能长的线段，输入两点的实际长度，然后再开始测量。

注意：通过识别捕捉点（中点（▲）、线上点（□）、端点（■）、交点（X）），可以更准确设置比例。

由CAD转PDF的PDF图纸，在图上可以捕捉点，扫描的PDF图纸，图上无法捕捉点。

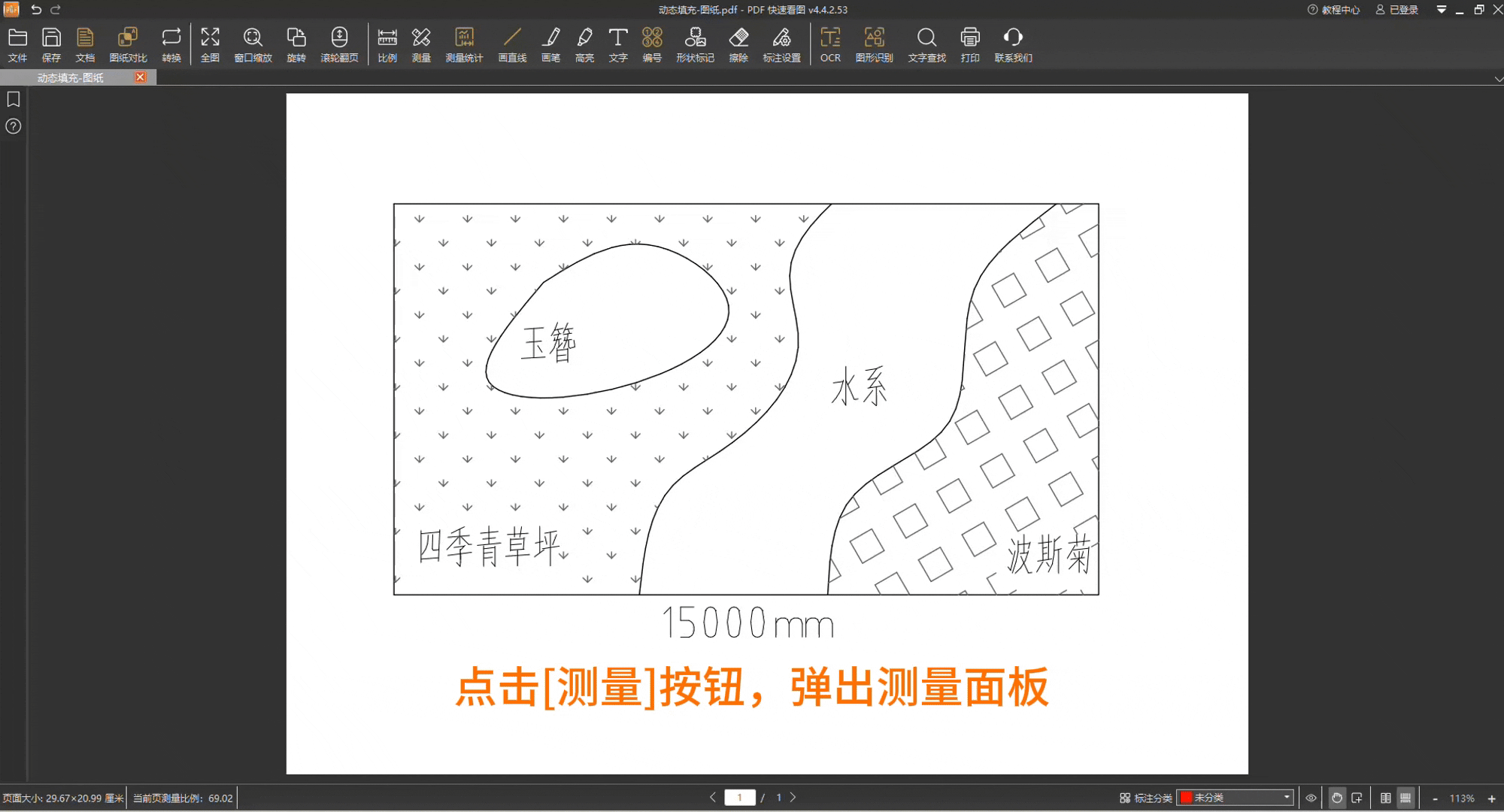

4、点击“测量”下的“动态填充”功能，进入动态填充状态，显示“动态填充参数”面板

①动态填充参数解释

填充直径：填充直径是填充块的直径大小，填充直径越大，每次点击后的填充范围越大，建议大面积填充时用大直径，小范围修补时用小直径。

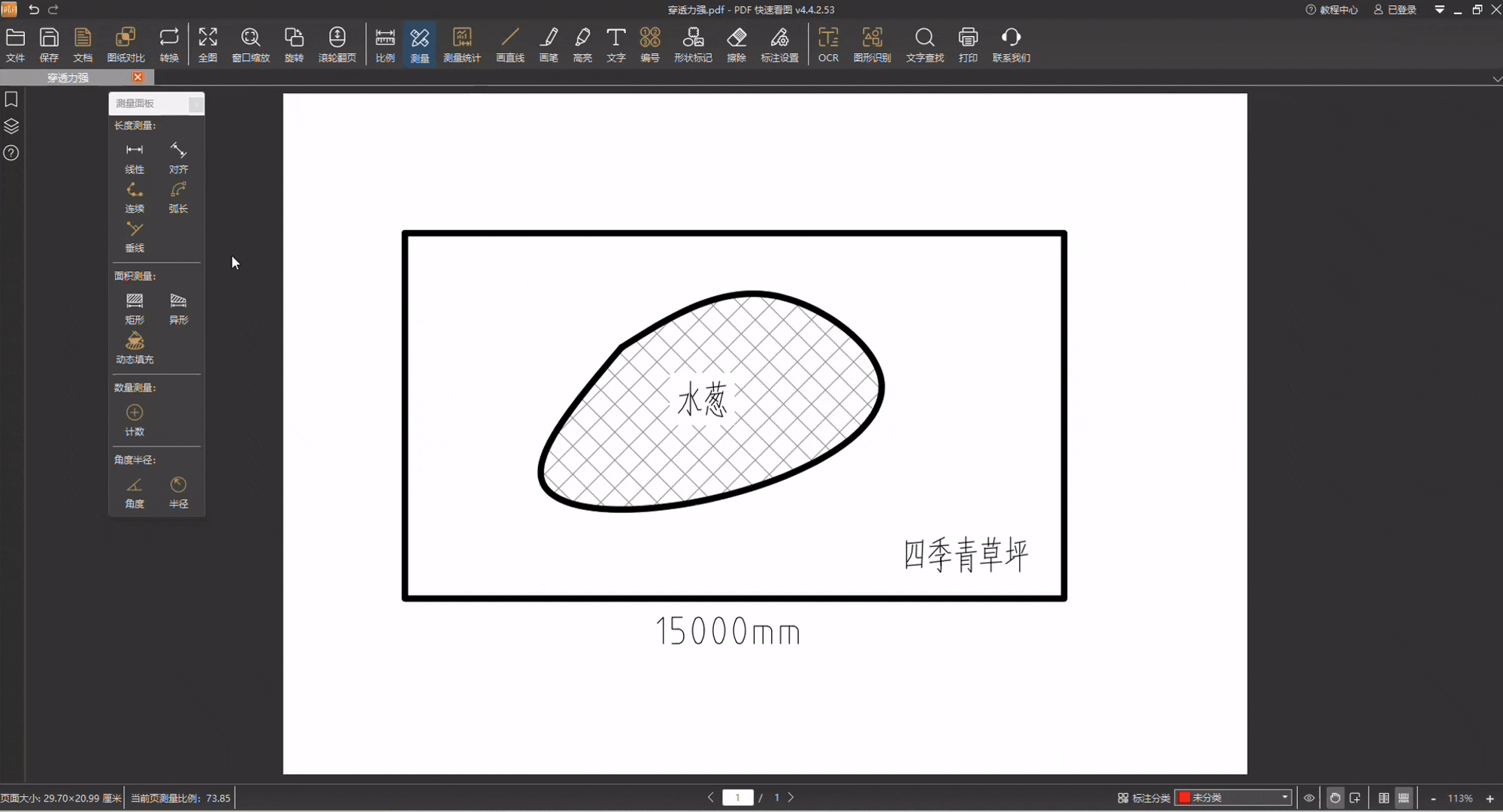

穿透力：穿透力是填充块穿越图纸中待测面积边缘的能力。如果填充时多次溢出边缘，则建议选择“弱”穿透力；如果填充时填不动，则建议选择“强”穿透力。

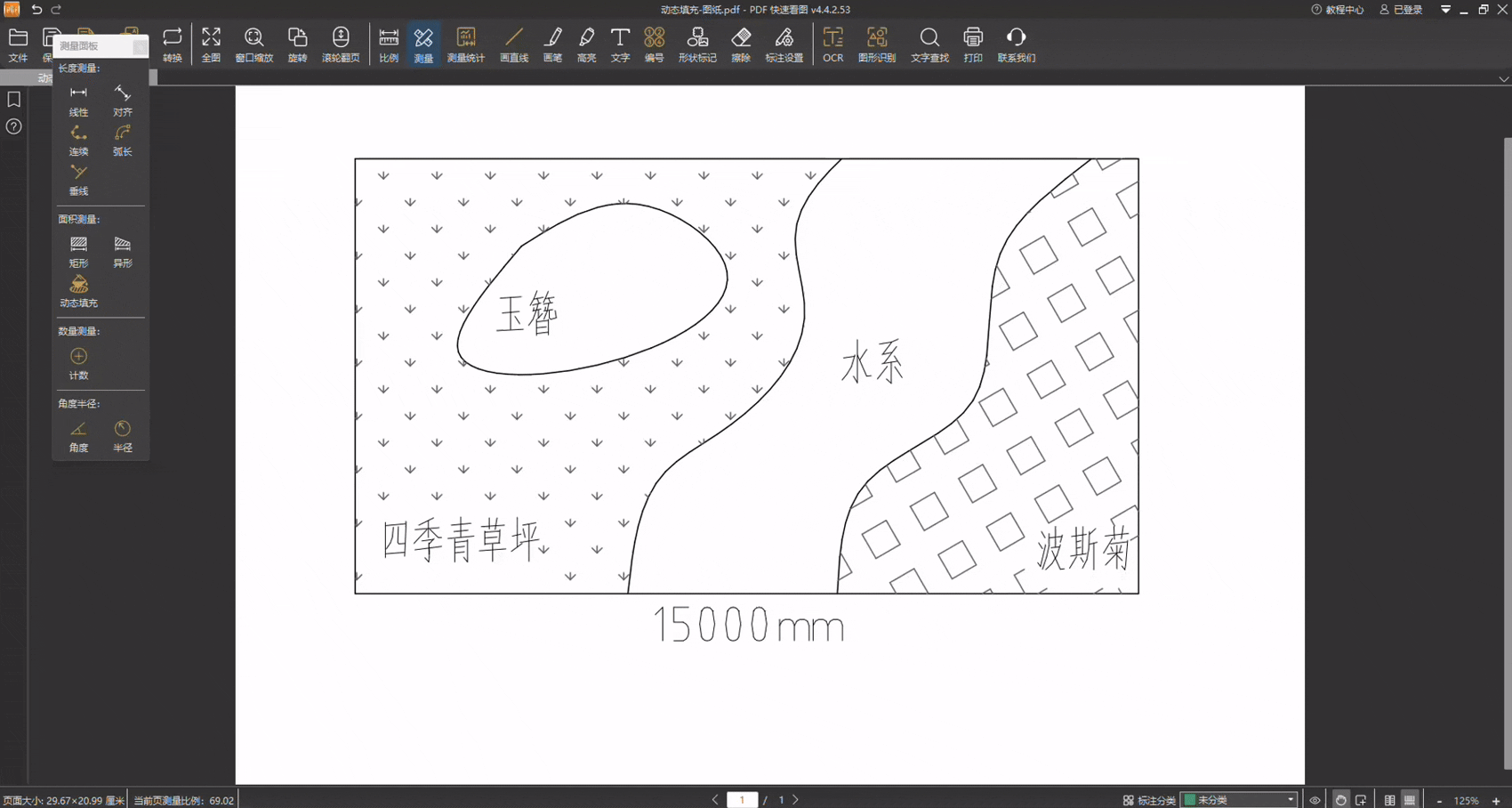

②根据图纸情况，在填充过程中，随时调整动态填充参数，在待填充区域上，点击或长按鼠标左键进行填充

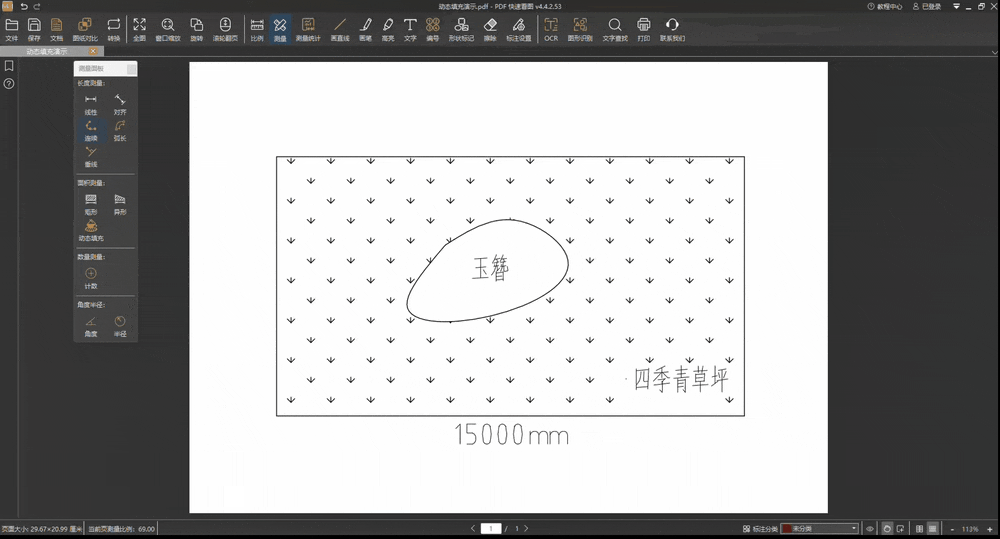

③对于未填充到的位置，可以通过点击进行修补，配合缩放功能修补更精准

5、动态填充参数调整技巧

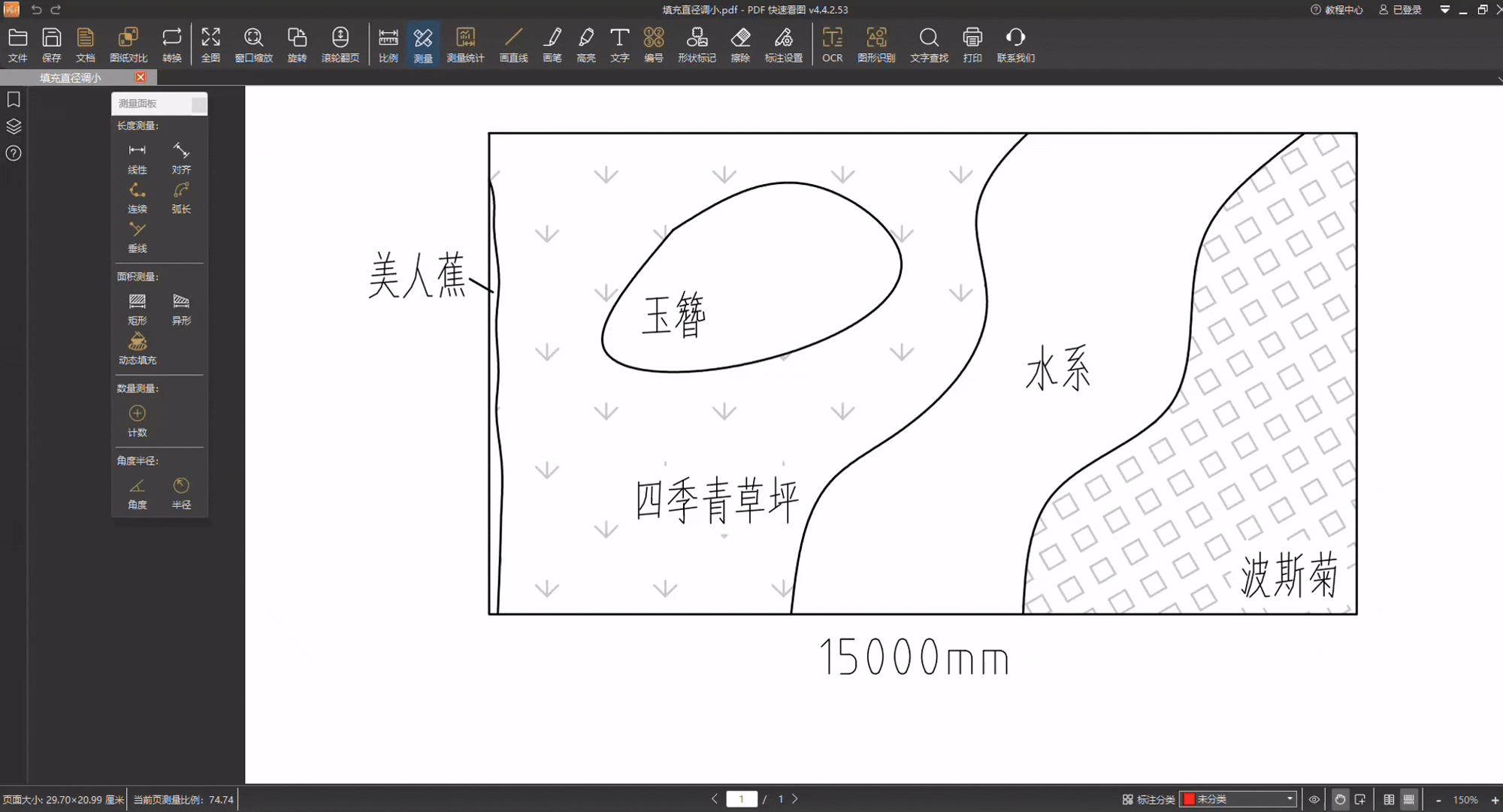

①对于较小或狭长的填充区域，可以尝试将填充直径调小

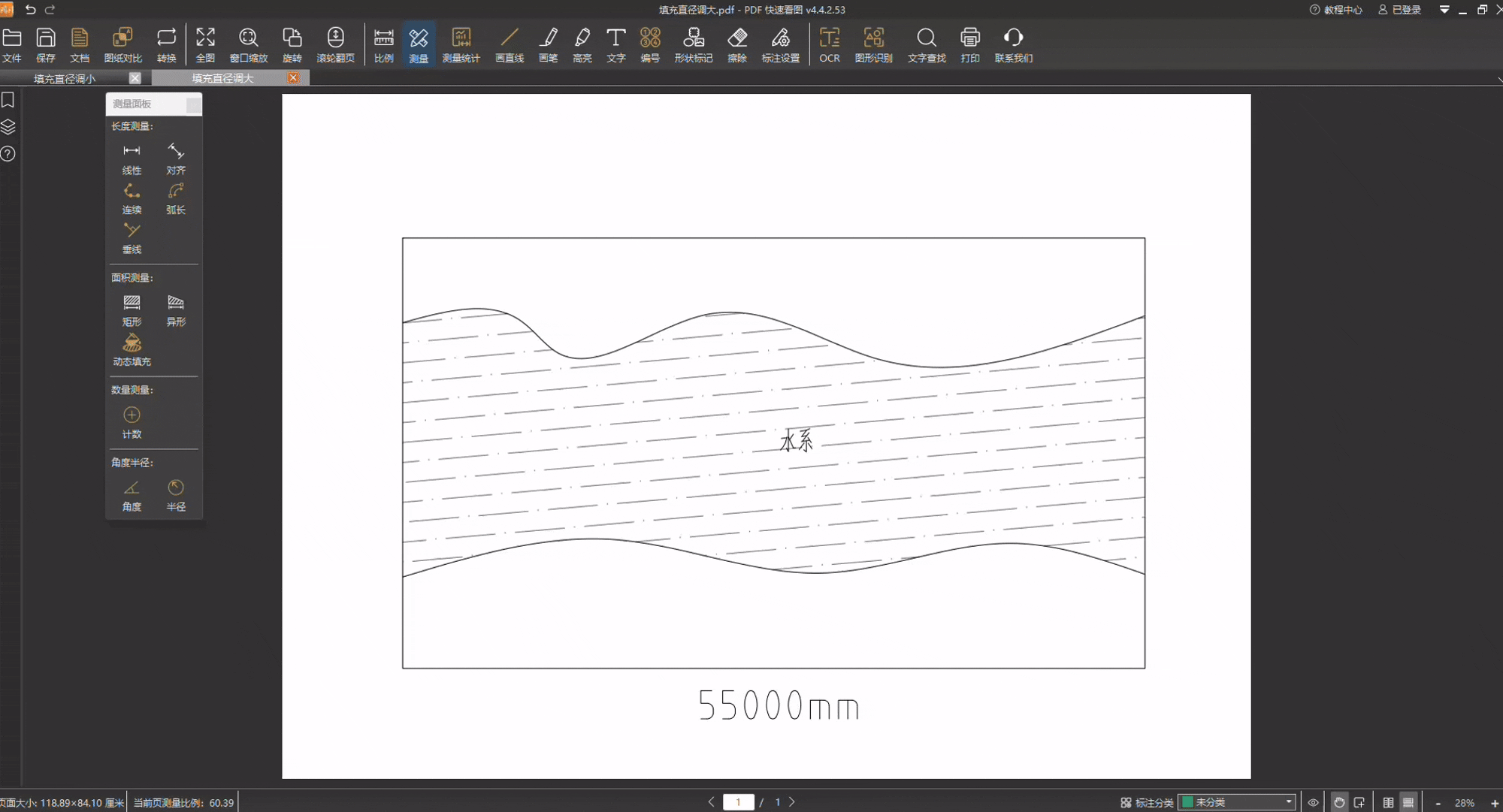

②对于较大的填充区域，可以尝试将填充直径调大

③对于使用默认“中”穿透力填充填不动时，可以尝试将穿透力改为“强”

④对于使用默认“中”穿透力填充溢出时，可以尝试将穿透力改为“弱”

温馨提示：

1、双击可以快速进行填充

2、当填充蔓延出被填充区域时，可以按空格键或Ctrl+Z，退回上一步

3、当被填充区域存在缺口或虚线等无法构成封闭区域的问题时，可以使用“画直线”功能将缺口或虚线封闭

4、动态填充无法测量中间有挖孔的面积，对于有挖孔的面积，请拆分为至少2个没有挖孔的面积进行测量，可以使用“画直线”功能辅助进行拆分

5、在一次填充过程中，填充了多个封闭区域，每个封闭区域将分别生成面积和周长
