【PDF快速看图】实用教程——标注用法全解析!

在技术交底、审图等环节时,您想要把图纸上面的重点部分高亮标记吗?

在图纸划分界面时,您想要不同颜色按区域高亮划分吗?

在图纸变更时,您想要增加云线或者引线标注吗?您想要做辅助线吗?

您想要对已经设置好的标注进行更改吗?

别着急!下面就是详细教程~学会后,让您使用PDF快看效率翻倍!

今天讲五个标注工具:

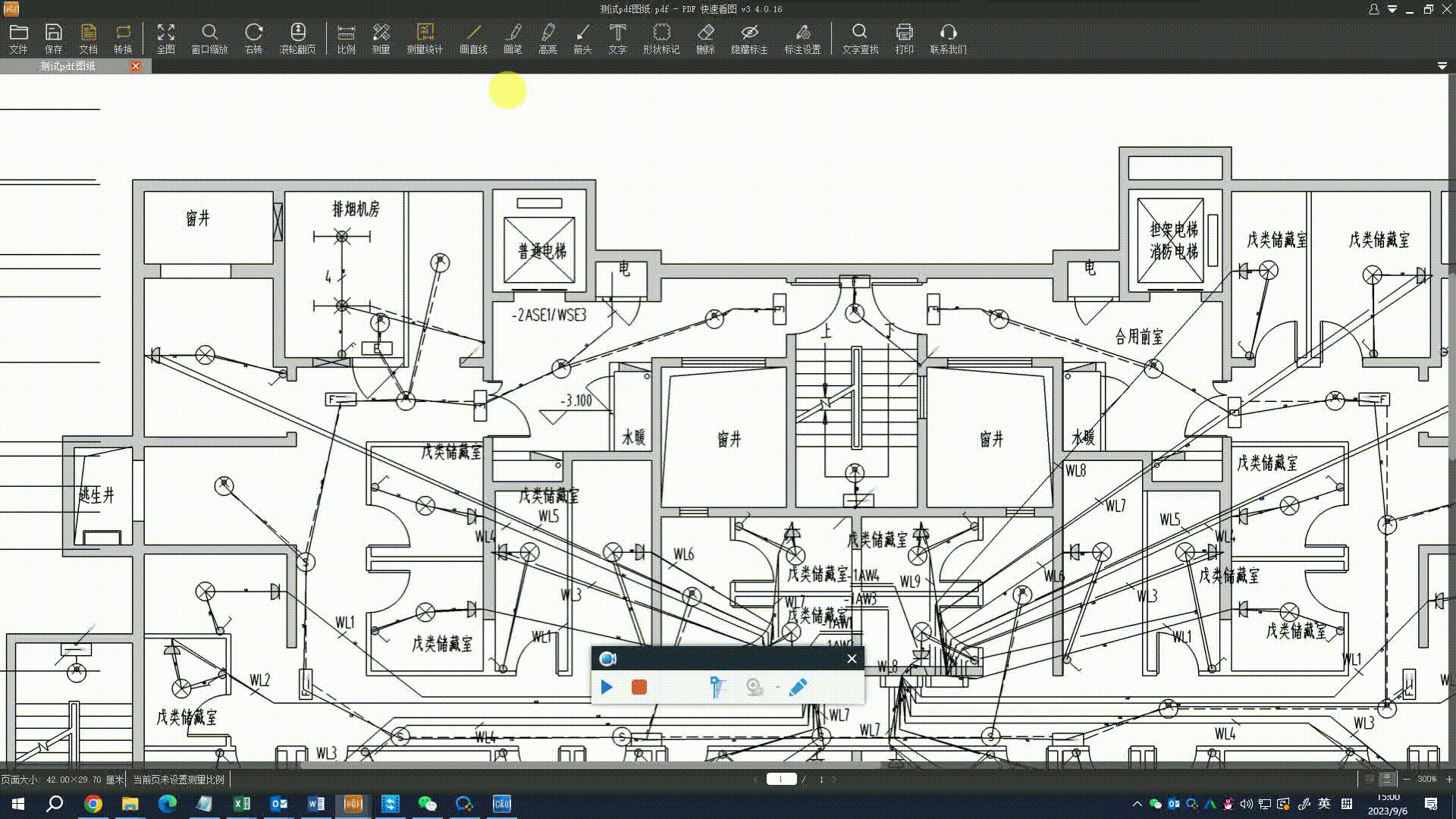

一、画直线:

1.做标记

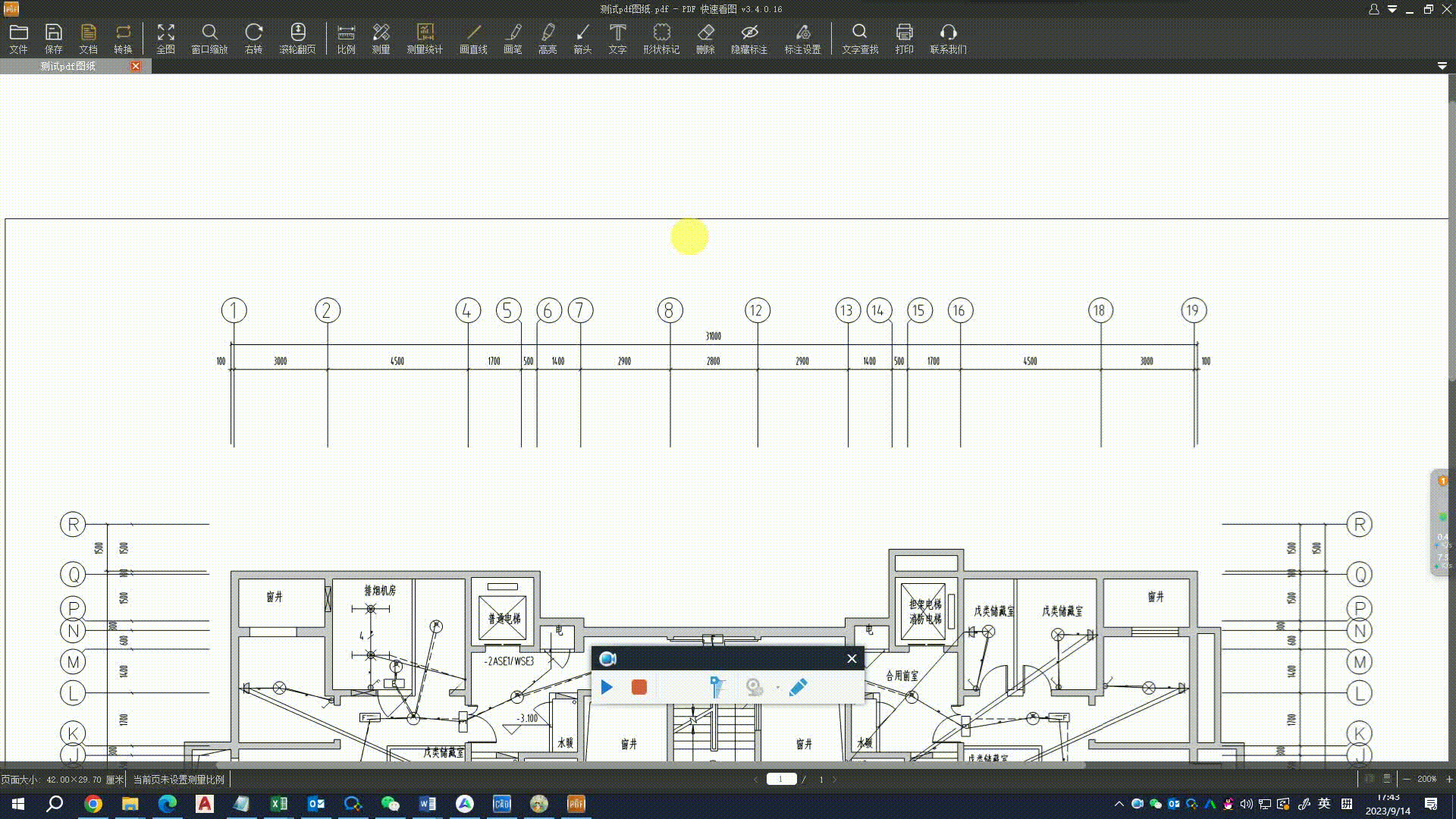

2.测量辅助线

操作步骤:点击左键指定直线的第一个点,点击下一点即可画出直线;也可以点击左键指定直线的第一个点后,输入指定的长度,输入后直接回车,即可画出指定长度的直线。

注意啦:

① 按下shift是开启正交模式;

② 修改颜色:选中标注后,点画笔按钮,修改标注颜色;

③ 删除标注:选中标注后,点垃圾桶按钮,删除标注;

④ 线宽设置:选中标注后,点画笔按钮,修改线宽数值。

二、画笔:

可以在图中绘制任意线。

操作步骤:按住鼠标左键移动画笔绘制标注,绘制好后点击右键退出。

注意啦:

① 修改颜色:选中标注后,点画笔按钮,修改标注颜色;

② 删除标注:选中标注后,点垃圾桶按钮,删除标注;

③ 线宽设置:选中标注后,点画笔按钮,修改线宽数值。

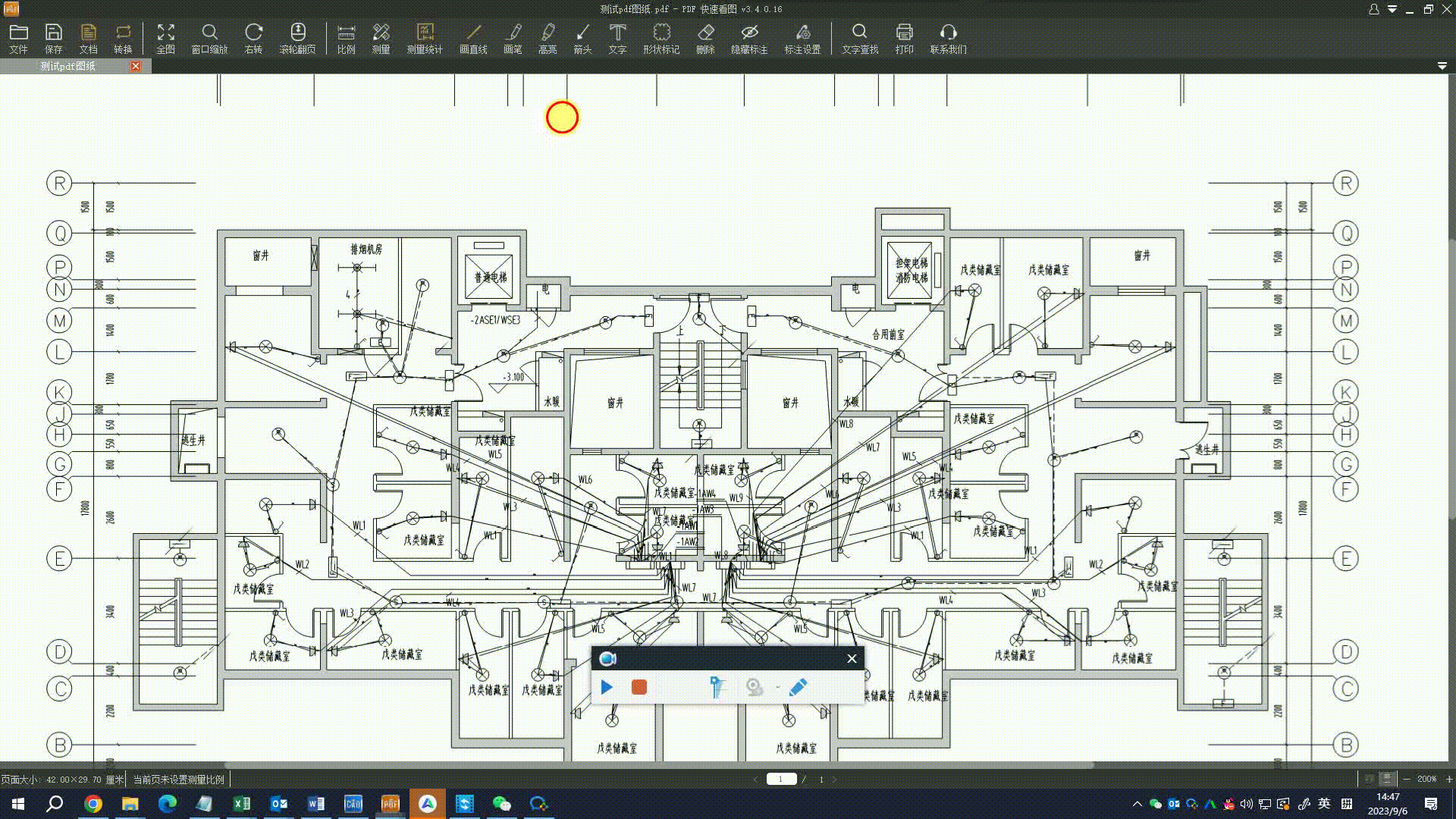

下面是动图演示:

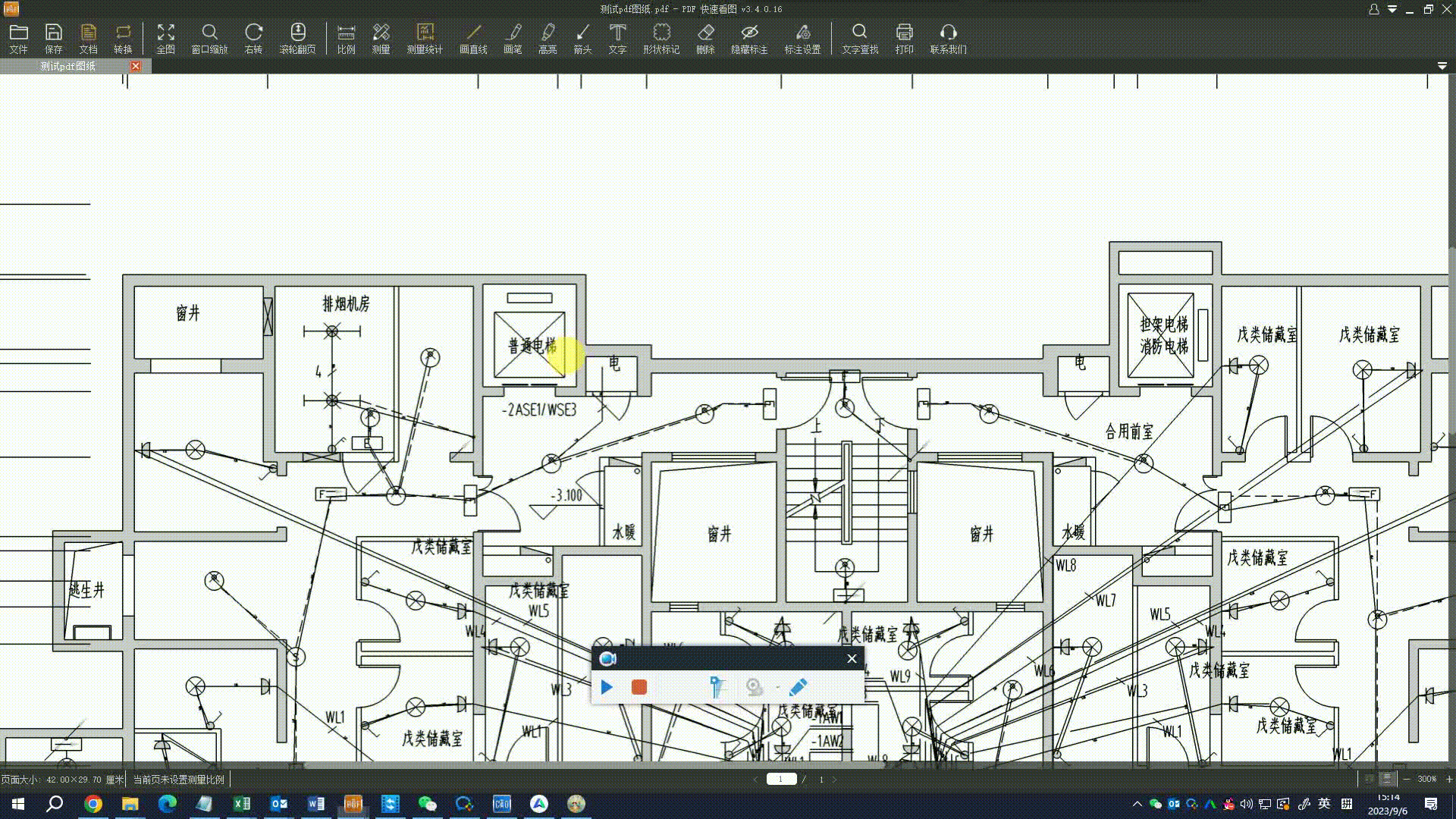

三、高亮:

1.高亮画笔:可以利用画笔对需要高亮显示位置进行标注。

2.高亮矩形:可以利用框选矩形范围对需要高亮显示的范围进行标注。

3.高亮异形:可以对图纸中不规则区域进行高亮显示,用于标注问题,指导施工,算量留痕等。

操作步骤:打开图纸,点击——高亮,可以选择高亮画笔/高亮矩形/高亮异形。

注意啦:

 ①修改颜色、透明度:点击图纸中的高亮标注,再点击右上角的画笔按钮,修改颜色和填充透明度(仅高亮矩形、高亮异形可修改填充透明度,高亮画笔不支持修改填充透明度);

   ②修改范围:对于高亮矩形和高亮异形,可以点击图纸中的高亮标注,拖动圆形角点,修改高亮的范围;

   ③修改位置:点击图纸中的高亮标注,当鼠标变成小手符号时,可以随意移动高亮的位置。

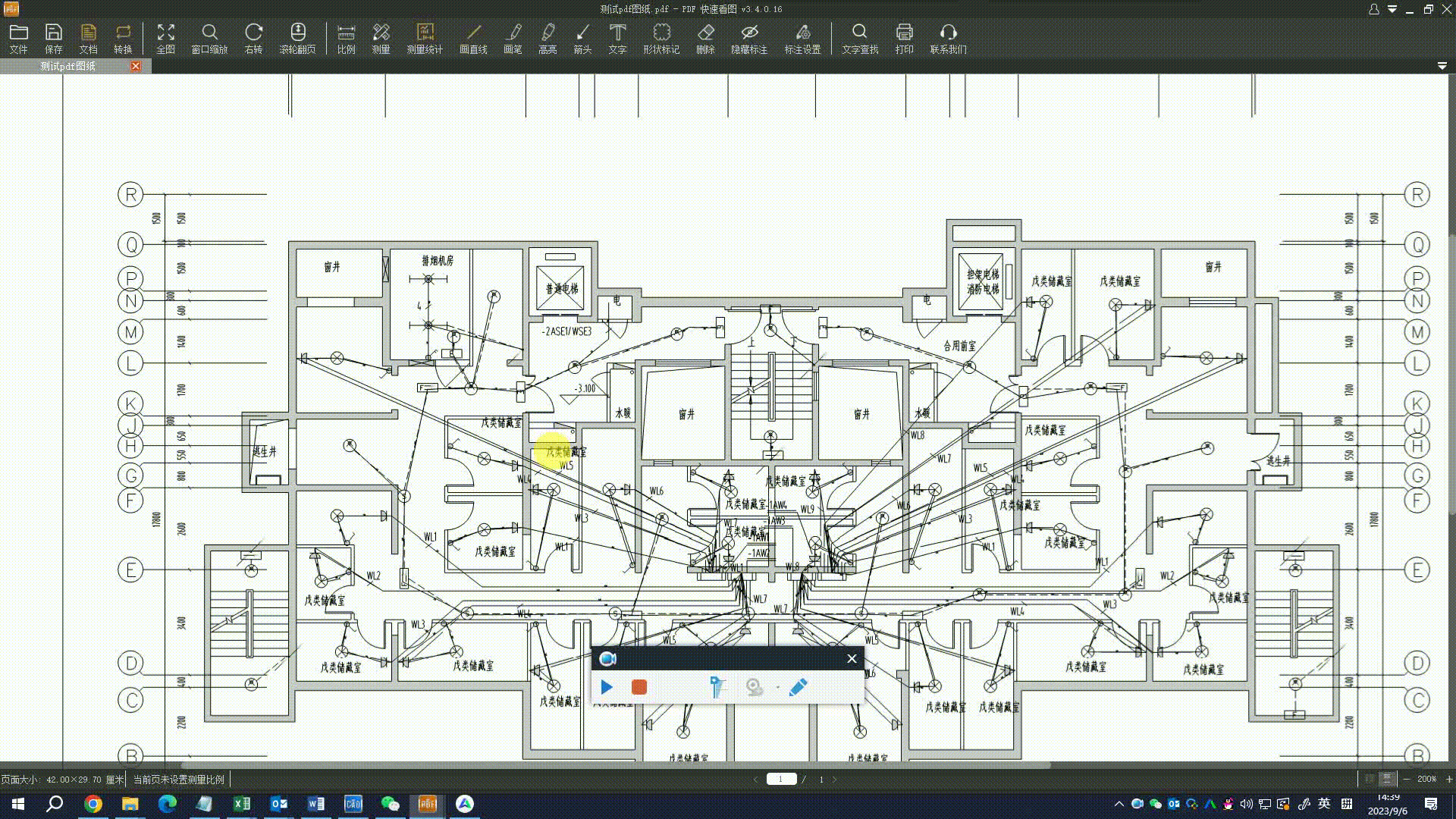

下面是动图演示:


 四、形状标记:分别是云线、箭头、引线、矩形、椭圆、尺寸六个功能,可以根据实际操作需要进行标记。

操作步骤:

1、云线:通过指定两个点,一个是起点,另一个是该点的对角点即可画出云线标注。

2、箭头:点击左键指定箭头的起点,在想要标注的地方点击左键确定终点,右键退出。

3、引线:通过指定两点确定箭头位置,同时添加文字标注,点击确定后,画出引线标注。

4、矩形:通过指定两个点,一个是起点,另一个是该点的对角点即可画出矩形标注(按住Shift键,可以画正方形)。

5、椭圆:鼠标指定椭圆的外接矩形的对角线,绘制椭圆形状的标注(按住Shift键,可以画圆形)。

6、尺寸:对照片等直接测量后,输入想要数据,目前不支持更改(“尺寸”功能属于标注,结果不汇入测量统计

注意啦:①修改颜色、透明度:选择标记过的区域,点画笔按钮,修改颜色、填充透明度(仅矩形和椭圆可修改);

②文字高度和文字内容(仅引线可修改):选择标记过的区域,点画笔按钮,修改文字高度和文字内容;

③修改范围:拖动形状区域上的点,修改区域范围。

④线宽设置:选中标注后,点画笔按钮,修改线宽数值。

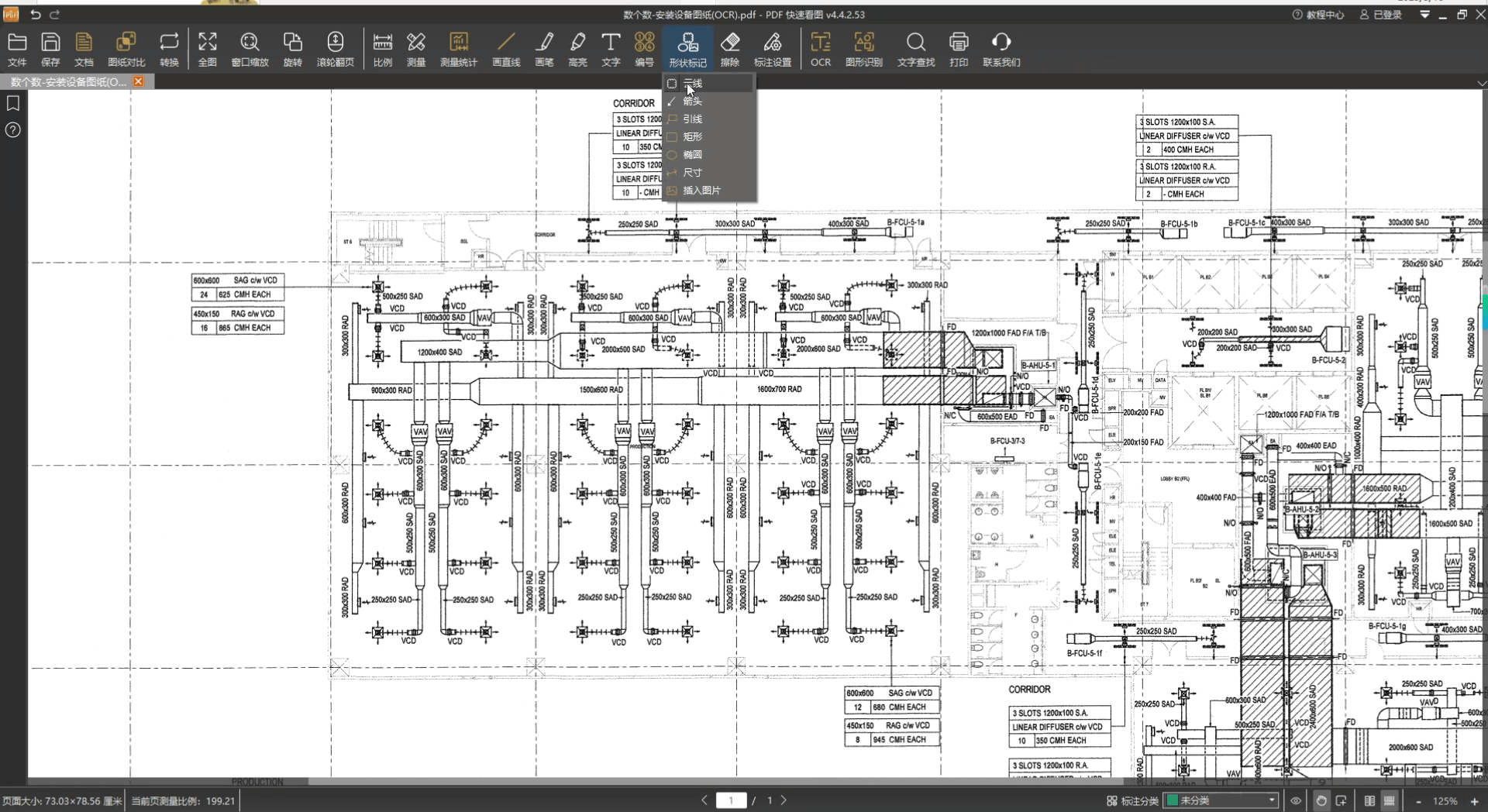

下面是动图演示:

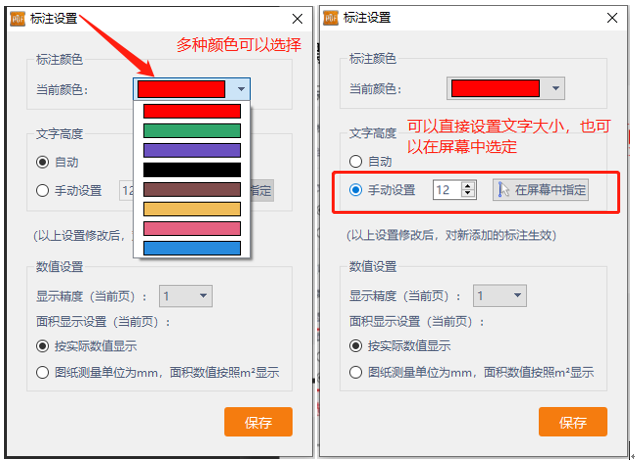

五、标注设置:

操作方法:点击上方工具栏——标注设置;

①可以选择更改当前标注的颜色,有多种颜色可以选择;

②设置文字高度:选择自动时,标注的高度随着图纸视图的大小而变化;

若选择手动,可以输入数值直接设置文字大小,也可以在屏幕中指定大小,选一条线的起点,取线的长度即为文字高度;

注意啦:标注设置仅对设置后进行的标注有效,如果想修改之前的标注,请点击小笔符号进行修改。

注意事项:

1、若pdf图纸是矢量图,也可以拾取点位画标注。

2、在标注设置中,【线宽】选择【手动设置】后,输入一个合适的数值(线宽数值范围:0.01~12),然后点击【保存】,则自此之后在当前PDF文件绘制的所有测量和标注中的线宽均会按此设置。
