【PDF快速看图】实用教程——测量用法全解析!

打开PDF图纸就直接测量,精度不对、数值不对、到底怎么用?

测量完,如果能自动统计岂不美哉~

别着急,诸多测量功能外加测量统计功能的详细教程来了,测量图纸效率翻倍!


注意:测量功能升级啦~~~请更新版本到 3.8.0.23

下载地址:http://pdf.everdrawing.com/(官方网址)


1.    打开图纸

打开PDF格式的图纸,详细方法见此教程

https://club.everdrawing.com/question/detail/12993

2.    标注设置(测量精度在这里!!!)

点击【标注设置】可以先对标注进行统一设置。

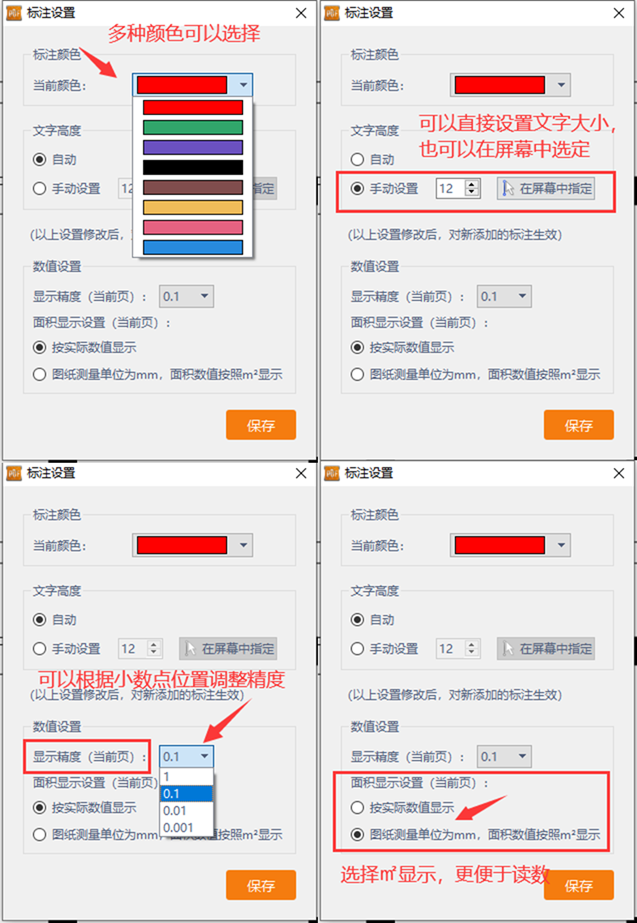

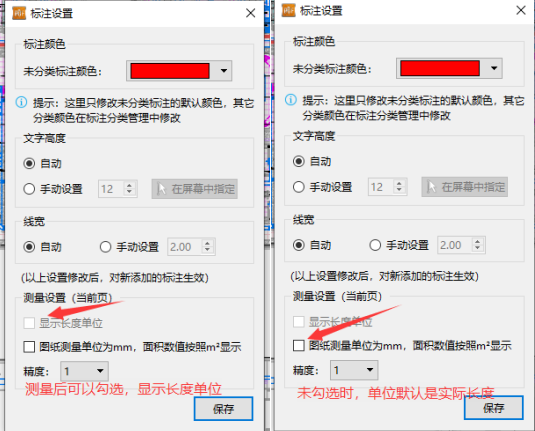

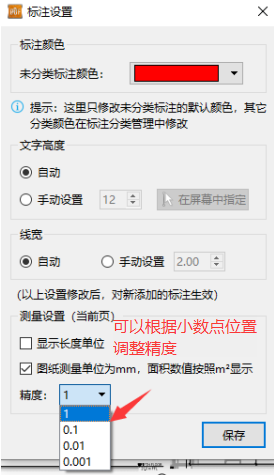

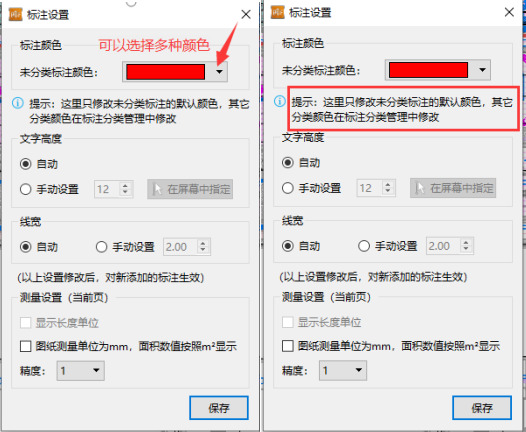

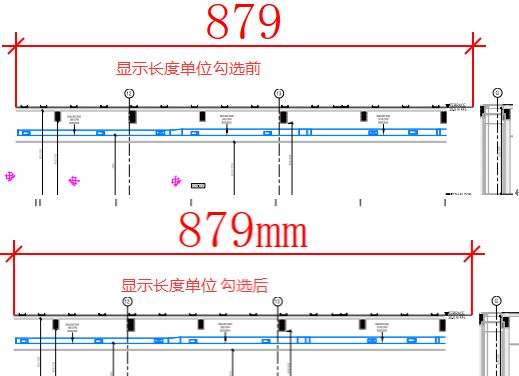

可以设置四个方面:①标注的颜色、②标注的文字高度、③线宽、④面积显示为㎡的读数形式、⑤测量的数值精度(可选不同小数位的精度)

v3.5.0.18新功能:设置线宽

PDF快速看图默认是自动线宽,测量和标注的线宽会随不同的缩放视图进行自动调节,但有些用户希望统一使用一个线宽。

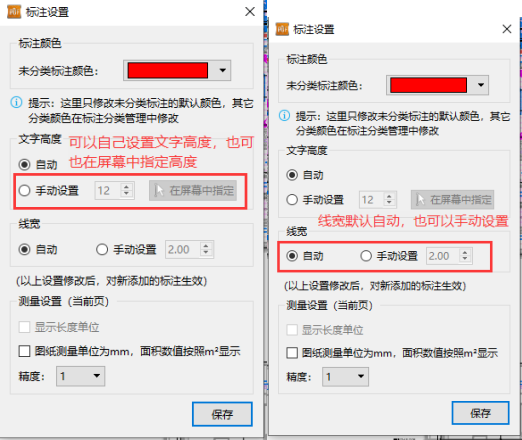

针对还没有测量或标注的情况,可以在标注设置的「线宽」选择「手动设置」后,输入一个合适的数值(线宽数值范围:0.01~12),然后点击「保存」,则自此之后在当前PDF文件绘制的所有测量和标注中的线宽均会按此设置。

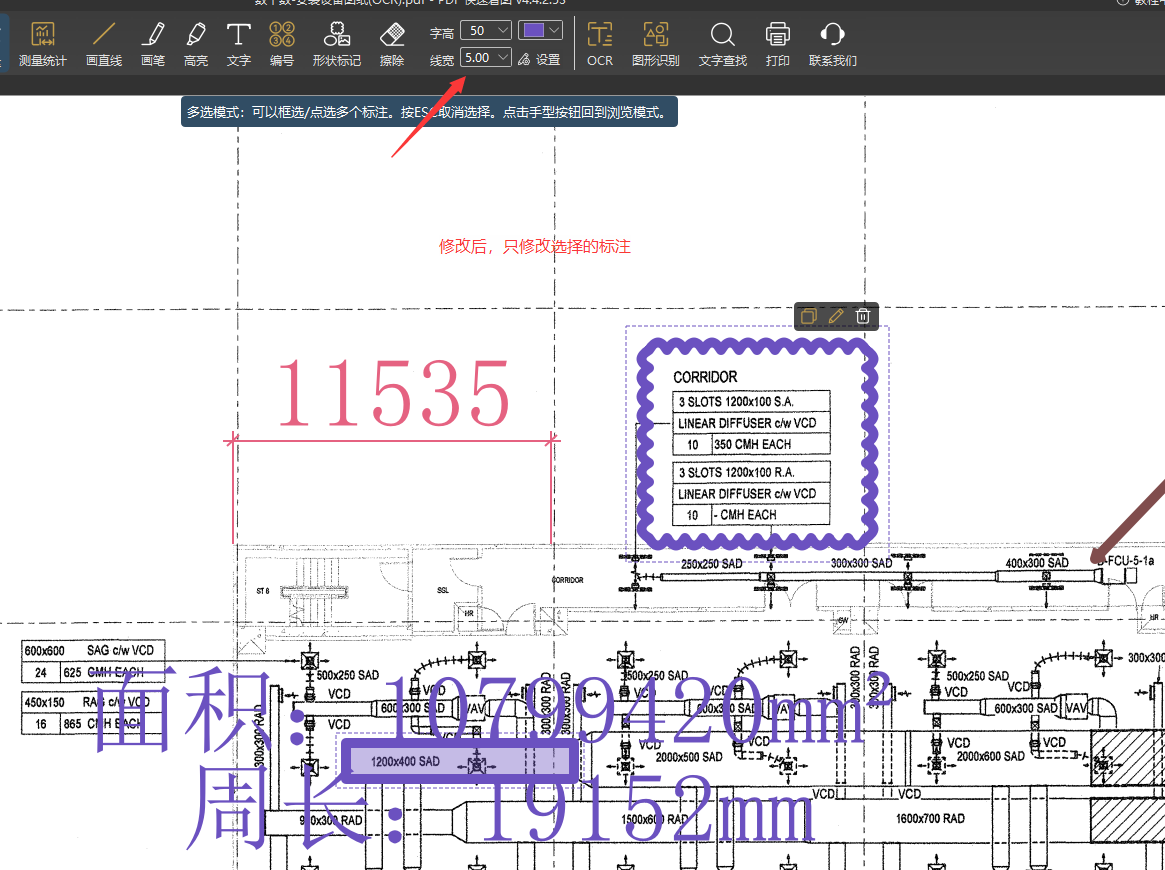

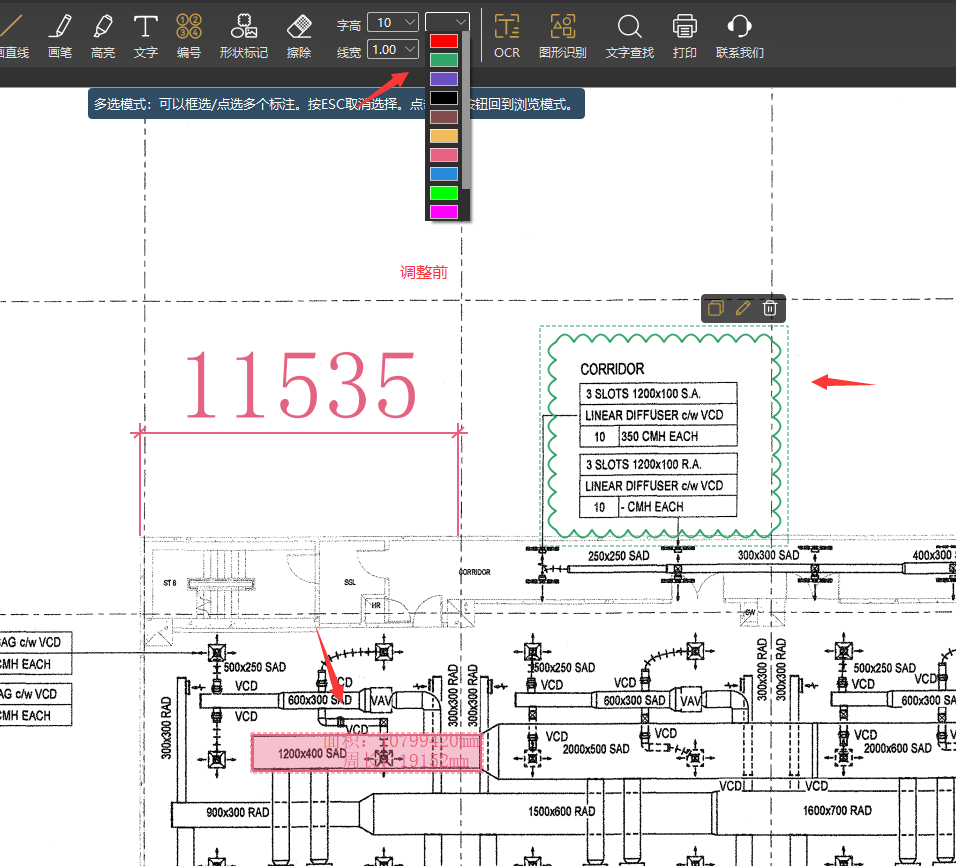

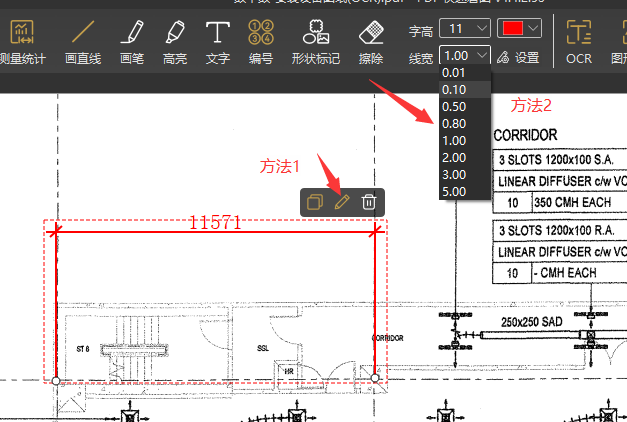

针对已经测量或标注的情况,可以点击测量或标注,再点击右上角的金色小笔符号,在「标注属性」中修改线宽。


3.    设置比例(影响数据准确性!)

测量之前校核比例,是非常重要的操作!!!

点击“比例”按钮,选择图纸上已知长度且尽可能长的线段,输入两点的实际长度,然后再开始测量。

注意:通过识别捕捉点(中点()、线上点()、端点()、交点(X)),可以更准确设置比例。

由CAD转PDF的PDF图纸,在图上可以捕捉点,扫描的PDF图纸,图上无法捕捉点。

测量小技巧——设置比例时可以选择“长线段”来调比例会更加准确哦。

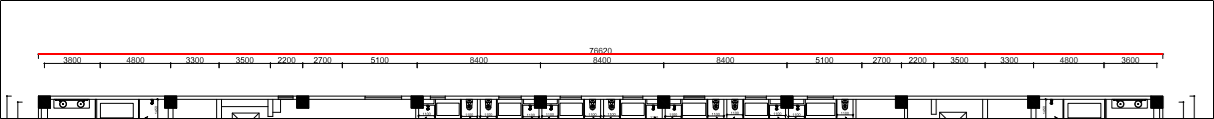

比如:以下图纸,设置比例选择线段,可以直接选择从左到右的线段。

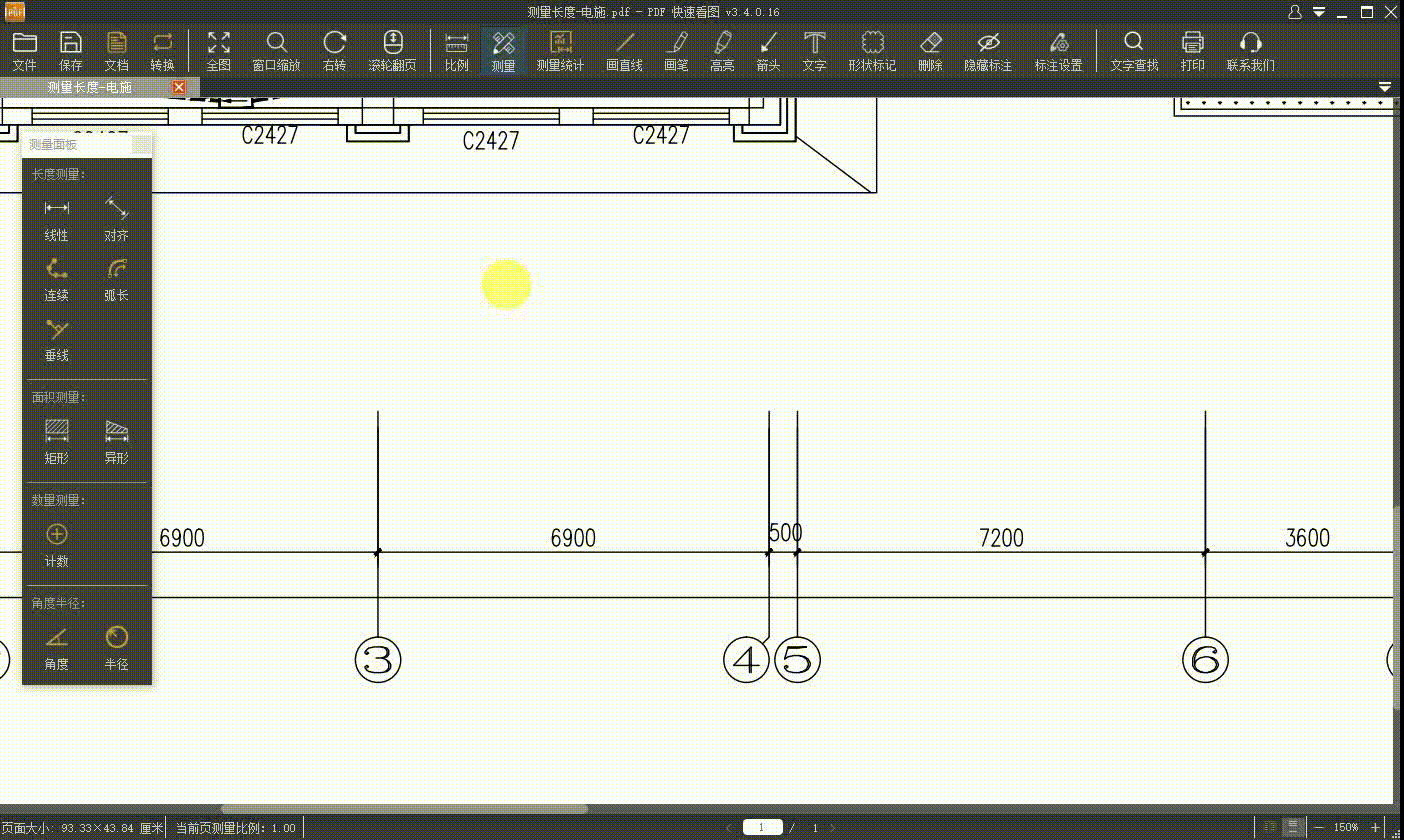

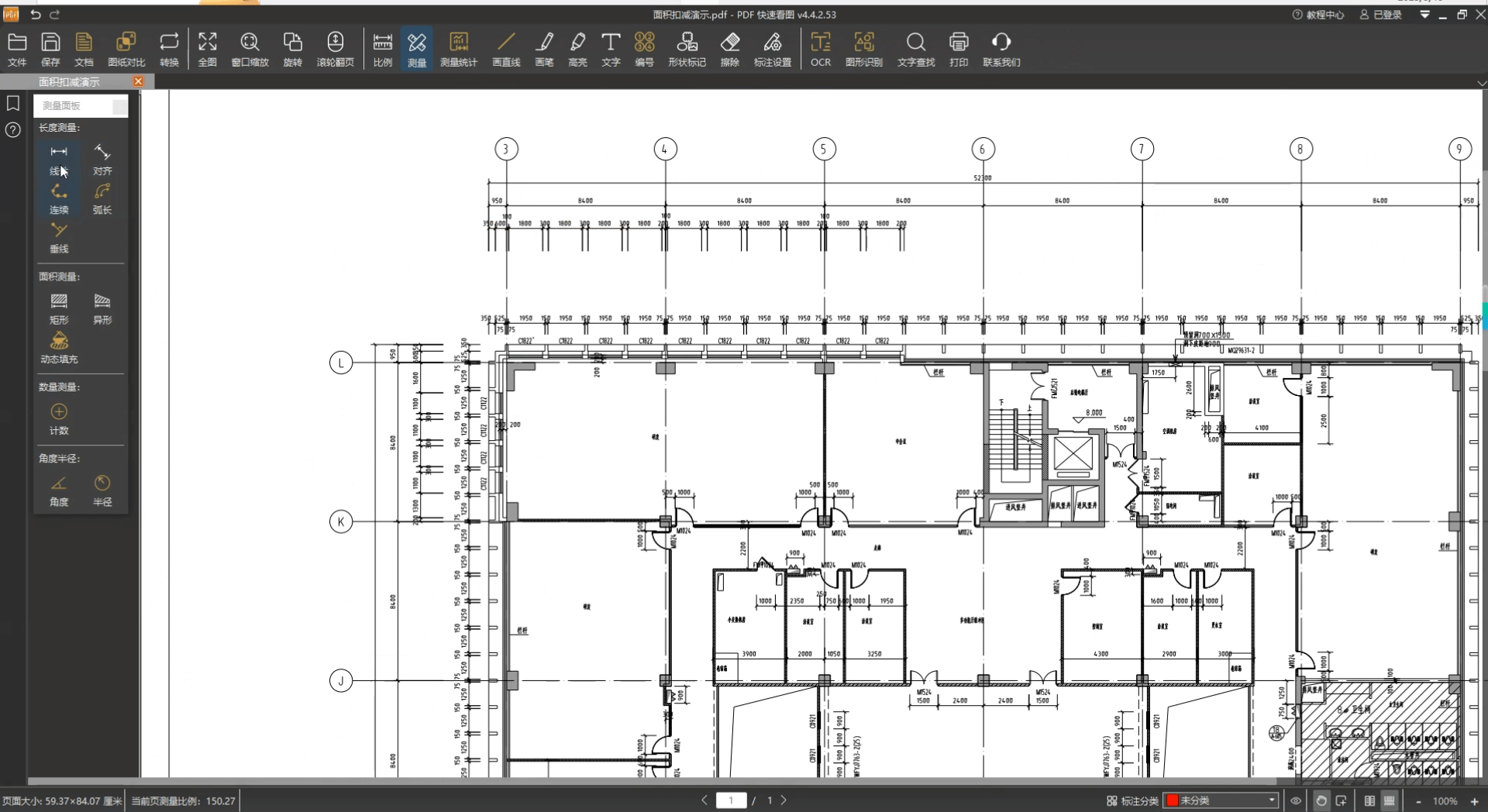

动图教程:

4.    测量

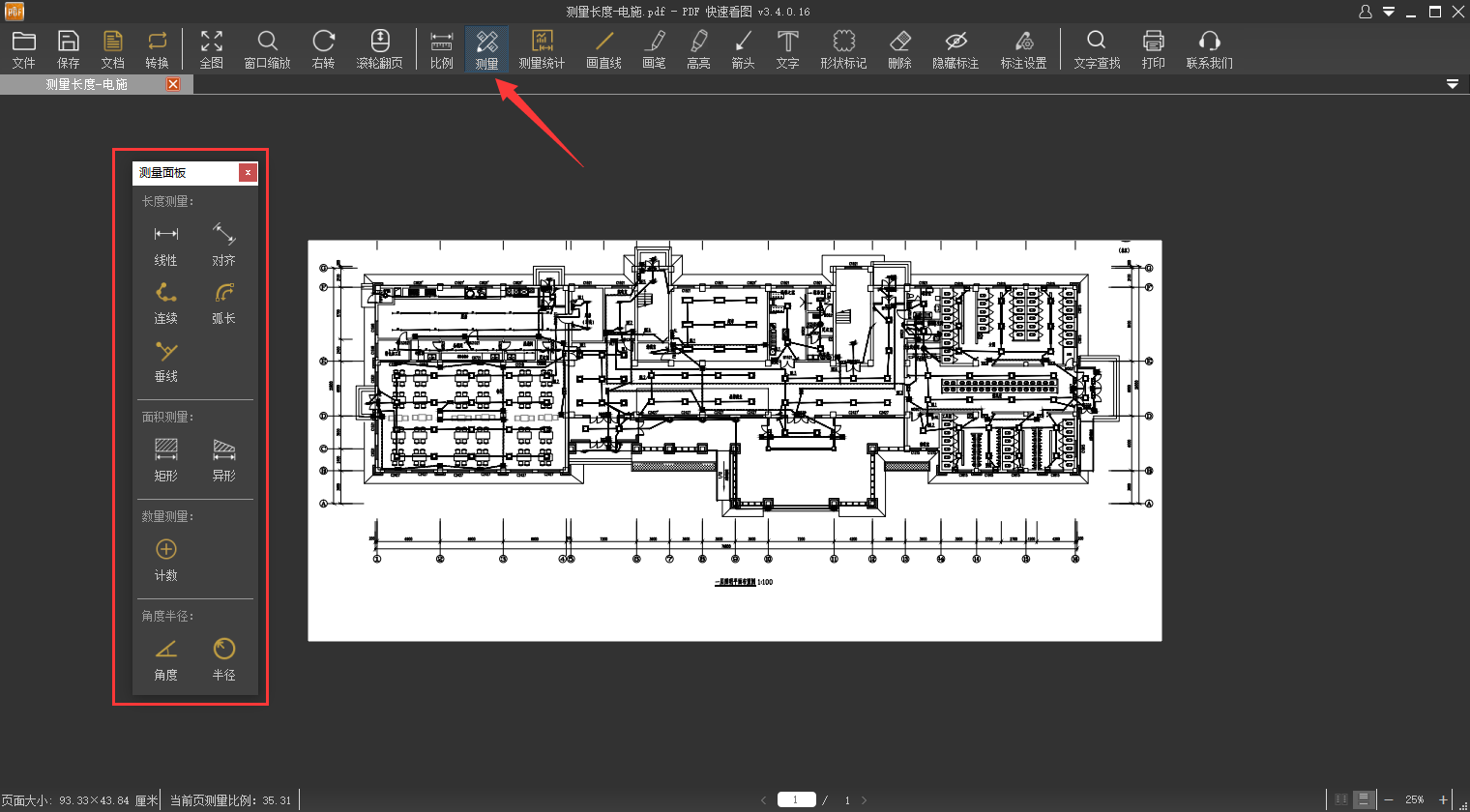

点击 【测量】,在【测量面板】上选择测量功能。

①长度测量——线性、对齐、连续、弧长、垂线。

②面积测量——矩形、异形、动态填充

③数量测量——计数

④角度半径——角度、半径

  • 线性:可测量两点的垂直距离和水平距离。
  • 对齐:测量图纸上任意线条的长度,点击线段的起点和端点。
  • 连续:连续测量一段直线(含弧线)的长度之和。
  • 弧长:测量图纸中弧线的弧长。
  • 垂线:选择一个点,再选择一条线,可以测量该点到直线的垂直距离。
  • 矩形:通过点击矩形对角线两点测量矩形面积
  • 异形:可以通过逐点测量线段或弧线形成闭合区域测量面积。详细教程:https://mp.weixin.qq.com/s/qRHkA_JVCE247ej9-PhNkQ
  • 动态填充:可以快速对异形区域进行填充以测量面积。详细教程:https://club.everdrawing.com/question/detail/14856
  • 计数:通过设置颜色和计数形状对需要数个量的图形进行逐个点击标注,完成后,鼠标放在其中一个标注上可以得到数量。详细教程:https://club.everdrawing.com/question/detail/13224
  • 角度:测量相交或者不相交的两条直线的夹角。
  • 半径:测量图纸中圆的半径。

注意:测量过程中选取点错了,可以使用空格键,撤销到上一个点、

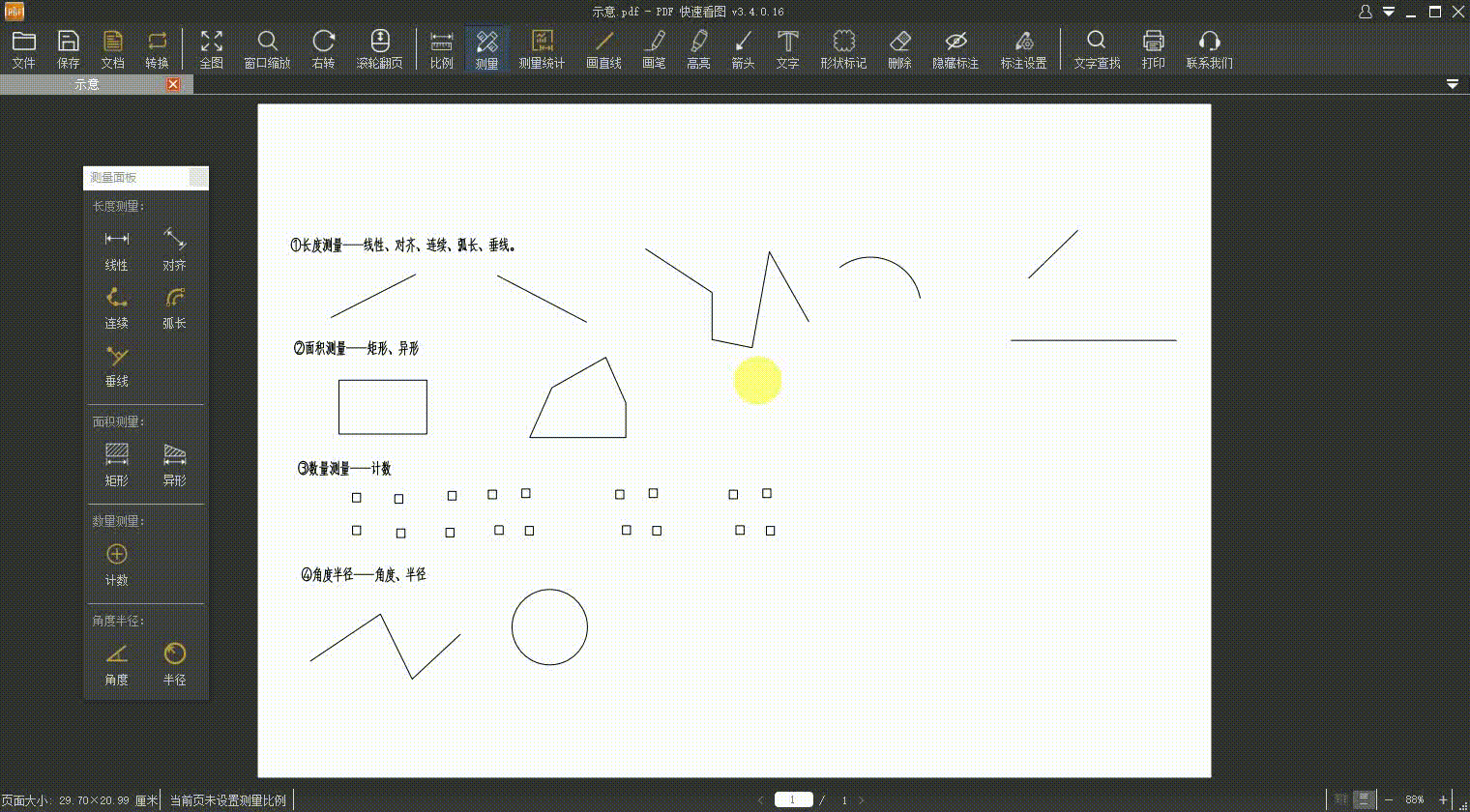

动图教程:


5.    测量统计

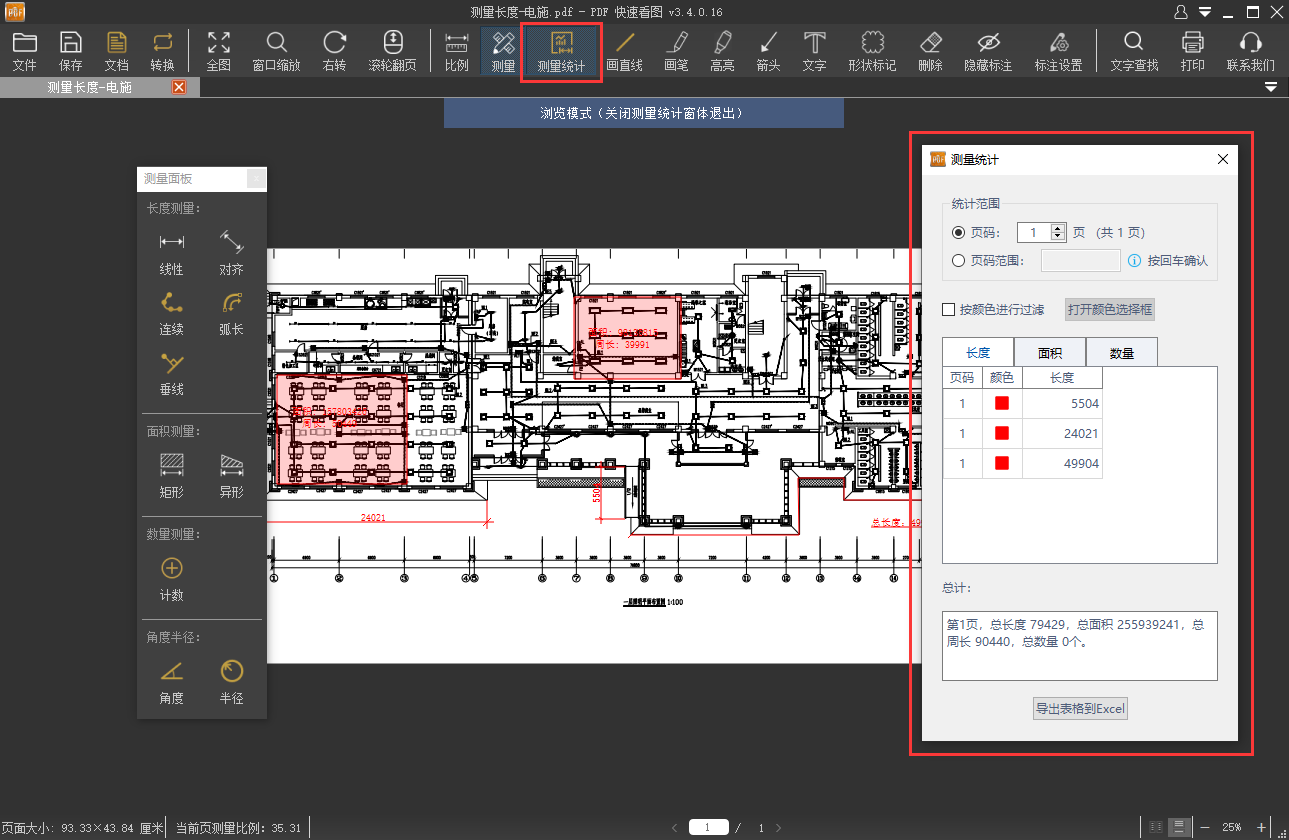

点击测量统计,可以对某一页或者某几页的PDF图上的长度、面积、数量进行统计,得出总长度、总面积、总数量。

同时可以根据设定的标注颜色进行筛选。

最终导出Excel。详细教程:https://club.everdrawing.com/question/detail/13332

6.    删除标注

可以点删除命令,点击【删除标注】,选中单个标注,标注就删除了,点击【删除全部标注】,图上标注都会删除掉。

7.    隐藏标注&显示标注

图上标注太多,可以暂时隐藏所有标注,点击显示标注,可以重新显示回来。

注意:隐藏标注和显示标注功能,位置更改移到软件的右下角

8.    标注保存

点击【保存】,图上的标注可以一起保存为PDF格式。
