5个CAD技巧，学会了效率直接翻倍！建模、手算、存档通用

对于咱们做施工和造价（尤其是做造价）的朋友们来说，不需要掌握特别复杂、高深的CAD软件操作技能，但是有些CAD技巧却能实打实帮助我们大幅提升工作效率和优化工作体验。今天就给大家分享5个CAD软件技巧，建模、手算、存档通用！

01 合并图纸

适用场景：

①如建筑图、结构图、详图对照查看，确定细节

②不同专业、区域的图纸，合并查看，对比分析，导入算量

③落实设计变更，将变更内容及时同步更新到图纸上

技能点1：用基点精准控制

学会用“基点”来控制复制和粘贴的位置，做到精准重叠或拼接图纸

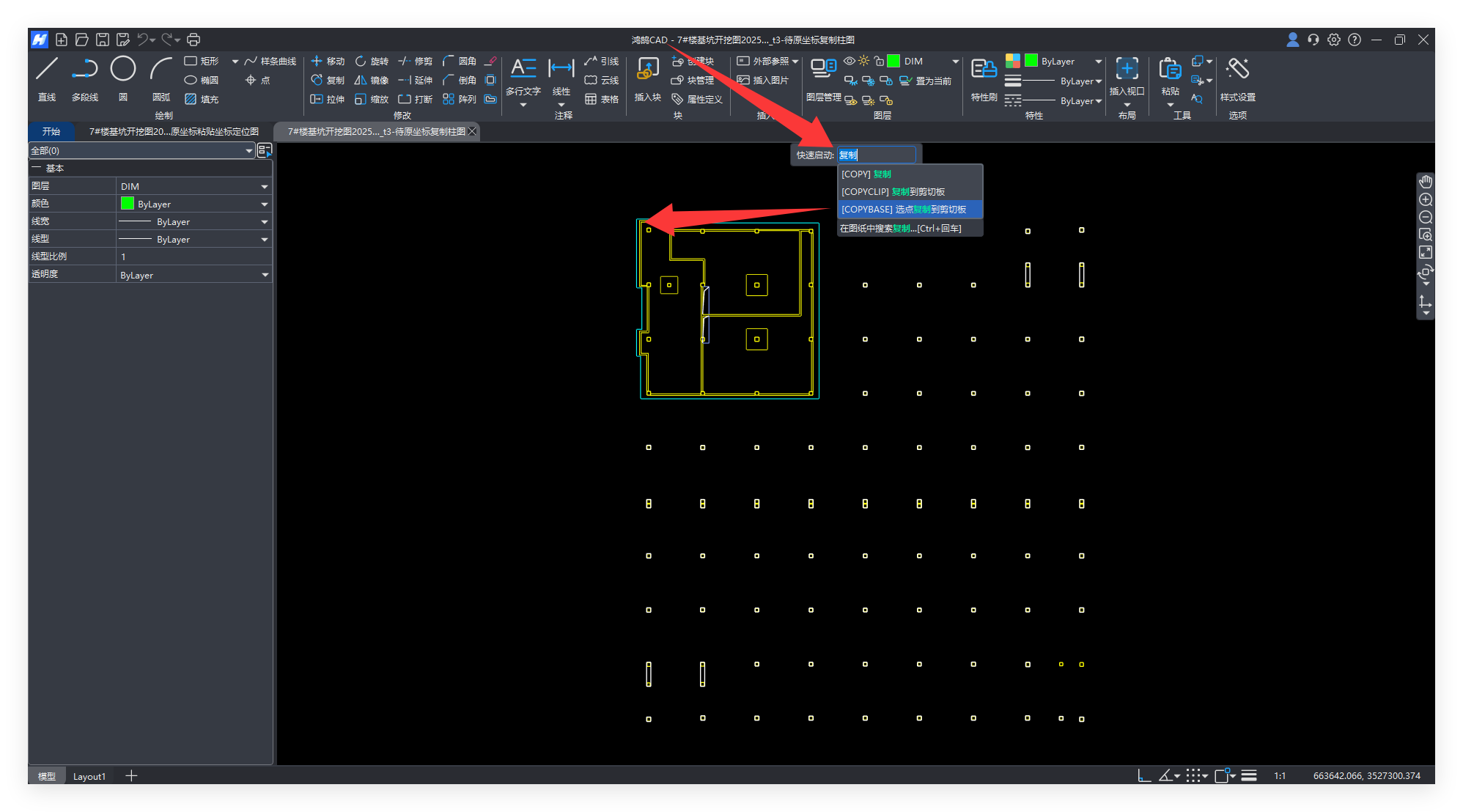

操作步骤：鸿鹄CAD中输入中文命令“复制”或英文快捷键“CO”调启【选点复制】功能-选中想复制的内容并回车键-选择复制的“基点”-粘贴时根据基点选择对应位置，图元内容就能精准落在指定位置

实操案例：

合并“基坑开挖图纸”，以左上角的点位（在基坑图中有对应的线条，这样方便定位）作为复制粘贴的基点，从柱图复制

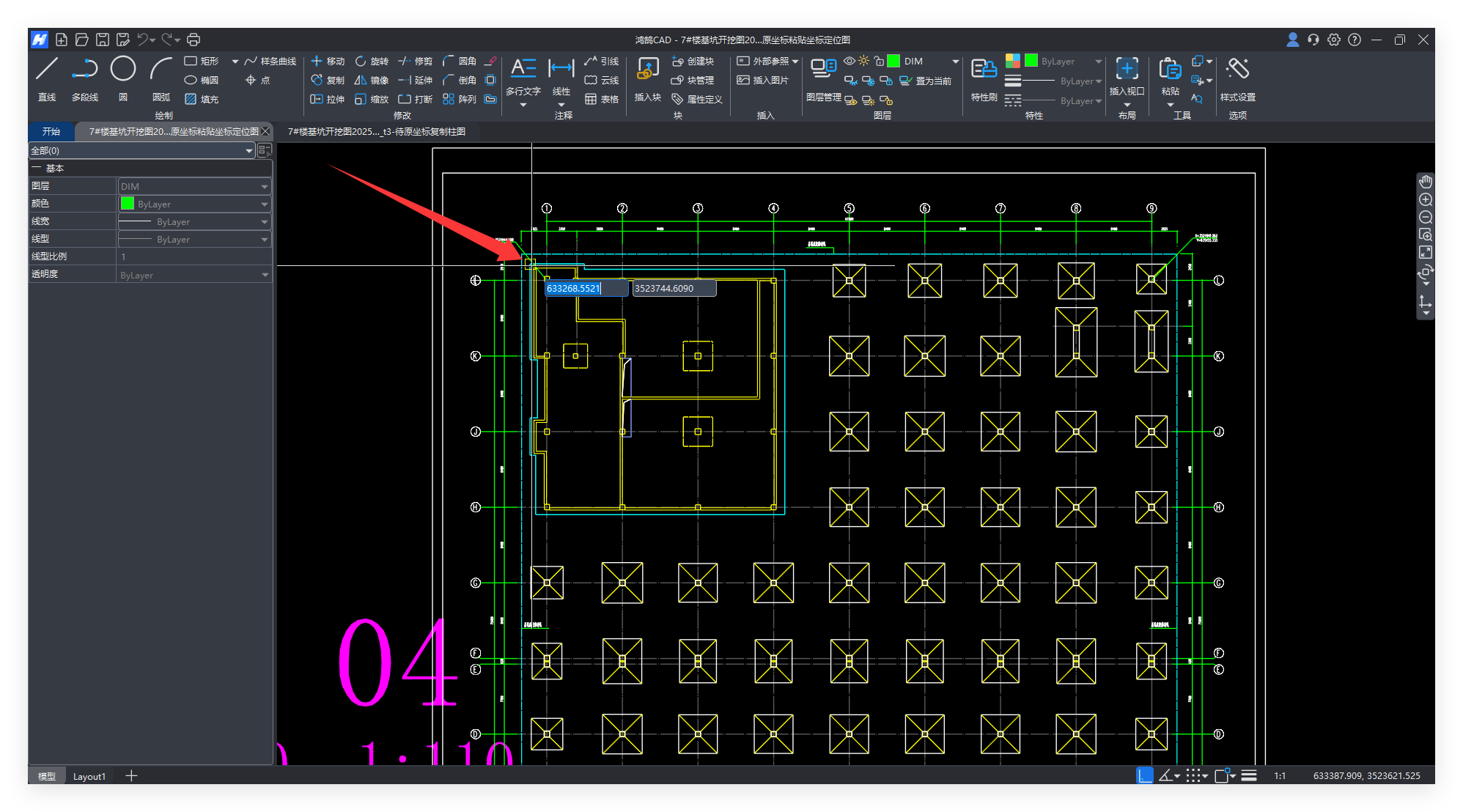

粘贴到基坑开挖图时，找到和柱图基点对应的点位（左上角），鸿鹄CAD会自动捕捉点位，左键放置即可

技能点2：一键自动合图-粘贴到原坐标

只要这套图纸坐标和比例正确，都不用选基点，软件能基于坐标原点自动对准，自动完成套图

实操案例：

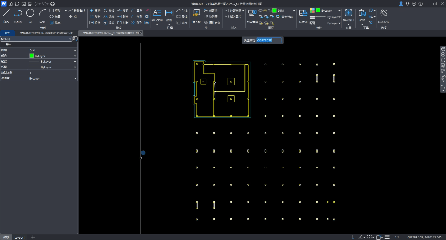

柱图中选中内容直接ctrl+c（复制），到基坑图中输入中文命令【粘贴到原坐标】（鸿鹄CAD特有的中文命令能力），啥也不用干了，自动对齐，效果如下

注意事项：

不论是碰撞检查还是同步变更，必须确认你拿到的图纸版本是最新的！

鸿鹄CAD免费体验方法：5秒下载5秒安装软件-右上角登录账号-点击任意功能即可自动开通

鸿鹄CAD（电脑版）官网下载：

https://honhucad.everdrawing.com/?from=wdsq

02分割图纸

像这种全画在一起的大图，不论开图还是导图都费劲。

适用场景：

①图纸过大，无法顺畅查看、修改或导入算量软件

②便于分享其中一部分图纸内容

③精细化管理图纸变更等，避免某一个图变更，影响其他图纸的版本

④需要按照甲方、档案馆的要求归档立卷

拆分规则：

按图纸目录、按专业、按区域、按布局，尽可能做到精细化的版本管理和精准分发。

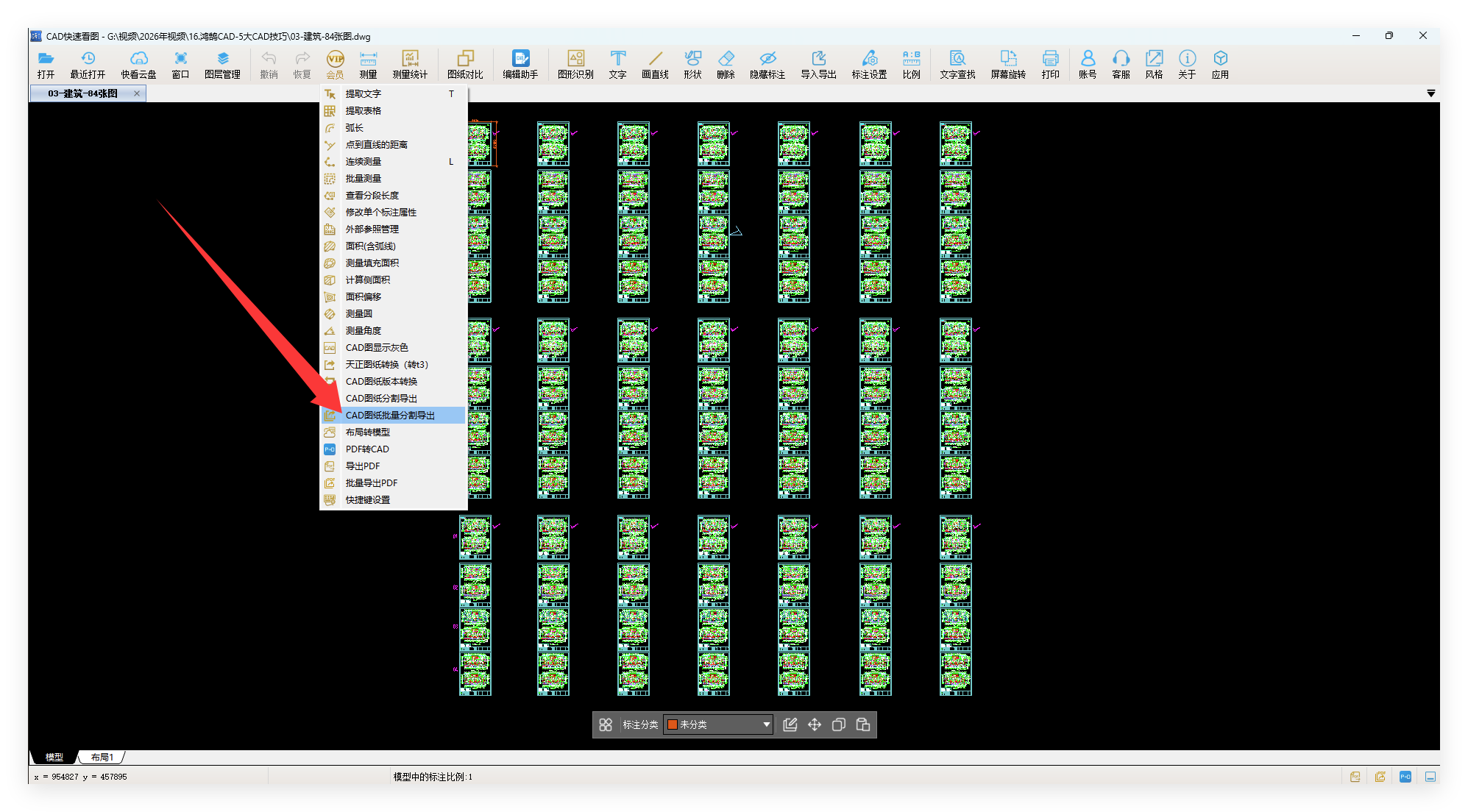

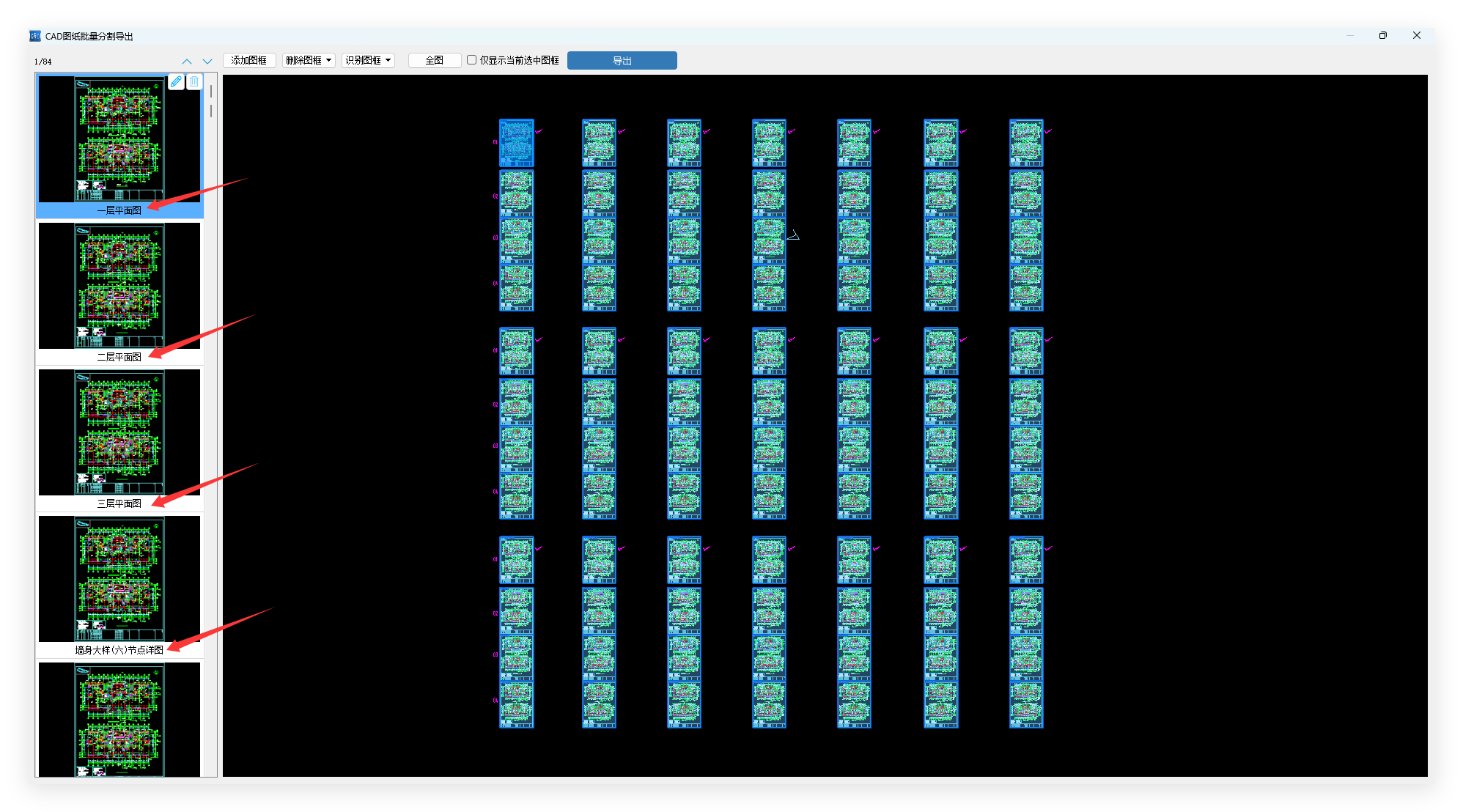

我会用CAD快速看图新出的【自动批量分割】功能，帮我一键分割和整理，文件名也自动识别好了。

注意事项：

核对好图名图签，按照图纸归档的规则，从项目前期就建好文件，有变更随时同步整理归档，避免到竣工时时间过于久远很多资料无法补齐。

03 图层管理

图层用得好，效率就是高

适用场景：

①绘制图层混乱的图纸，会大幅降低算量等软件的识别效率和准确度

②图纸内容很多时，暂时不用的内容会干扰看图、影响分析图纸、增加误差风险

技能点1：批量调整图层

实操案例：

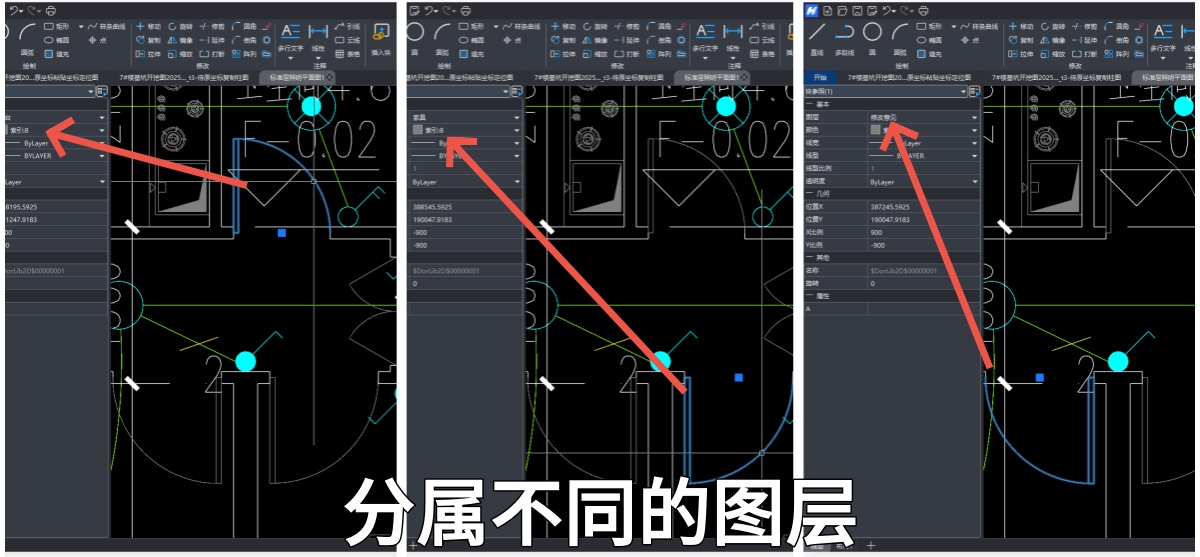

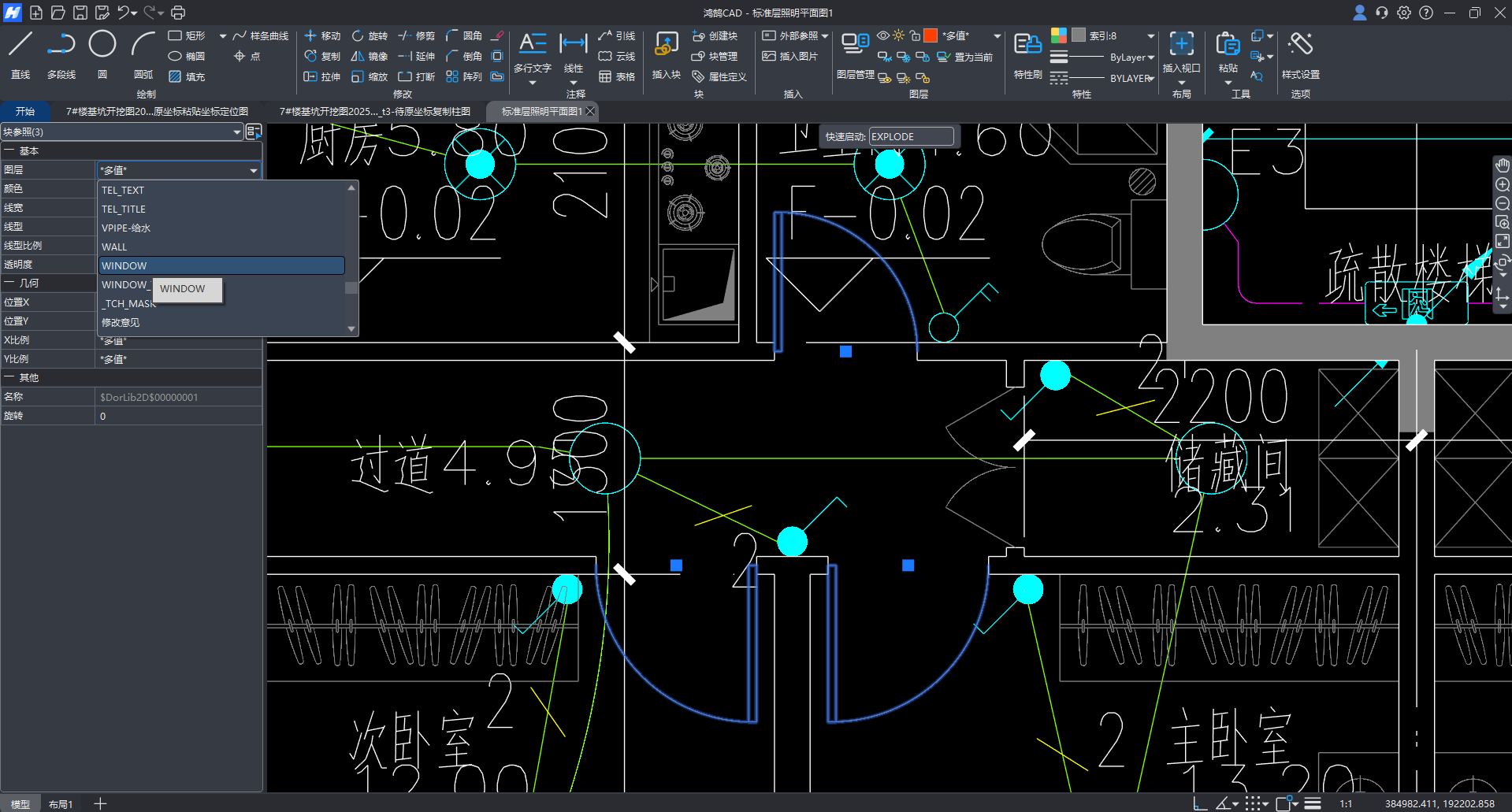

如下图，同样的门画在了不同的图层，我们可以选中这些门，在鸿鹄CAD左边的属性栏选择图层，就统一调整好了门的归属图层，方便更加精准地识别图纸工程量。

技能点2：批量关闭图层

通过关闭图层能进一步隐藏暂时用不到的干扰图元，让图纸更清爽，计算更高效。

实操案例：

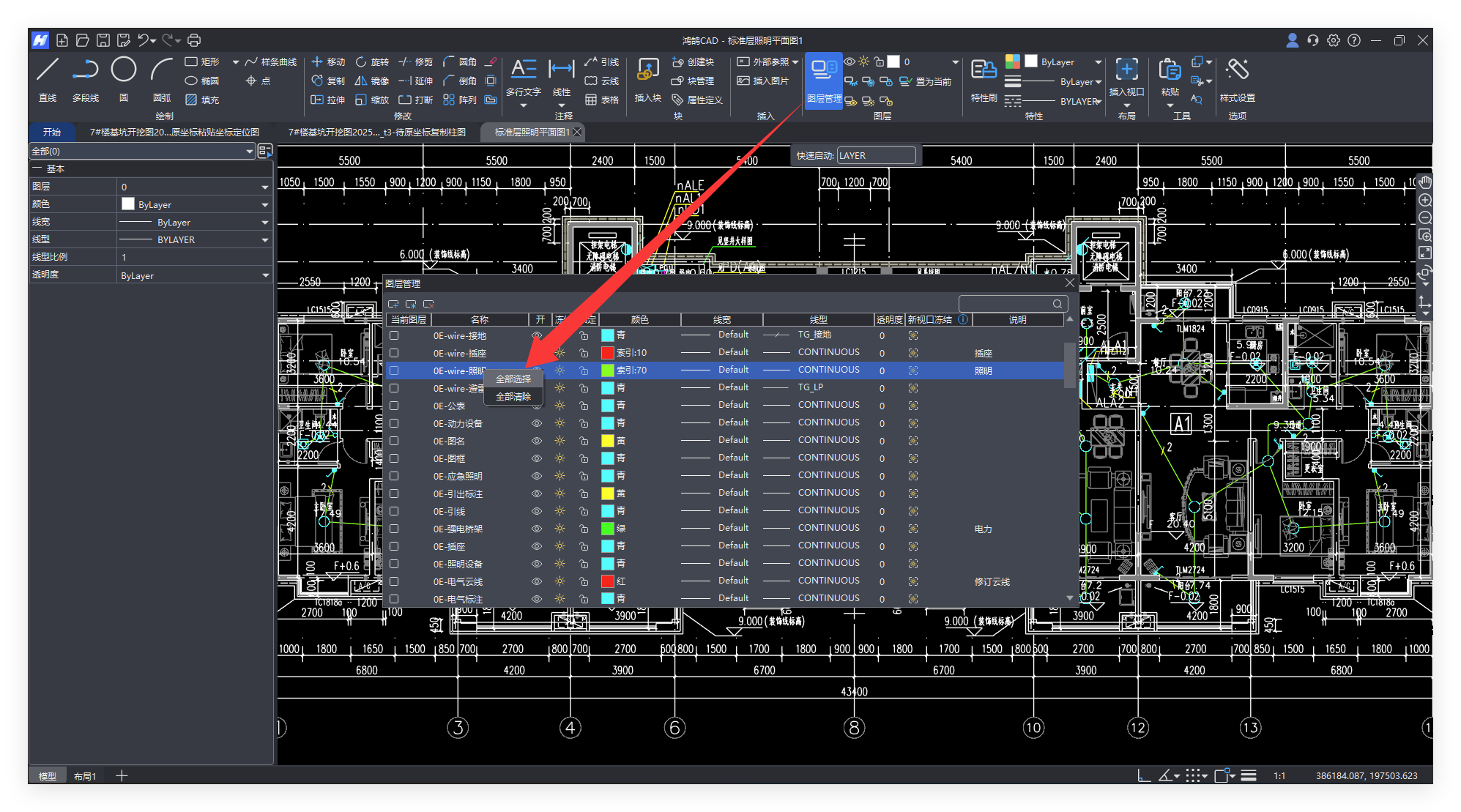

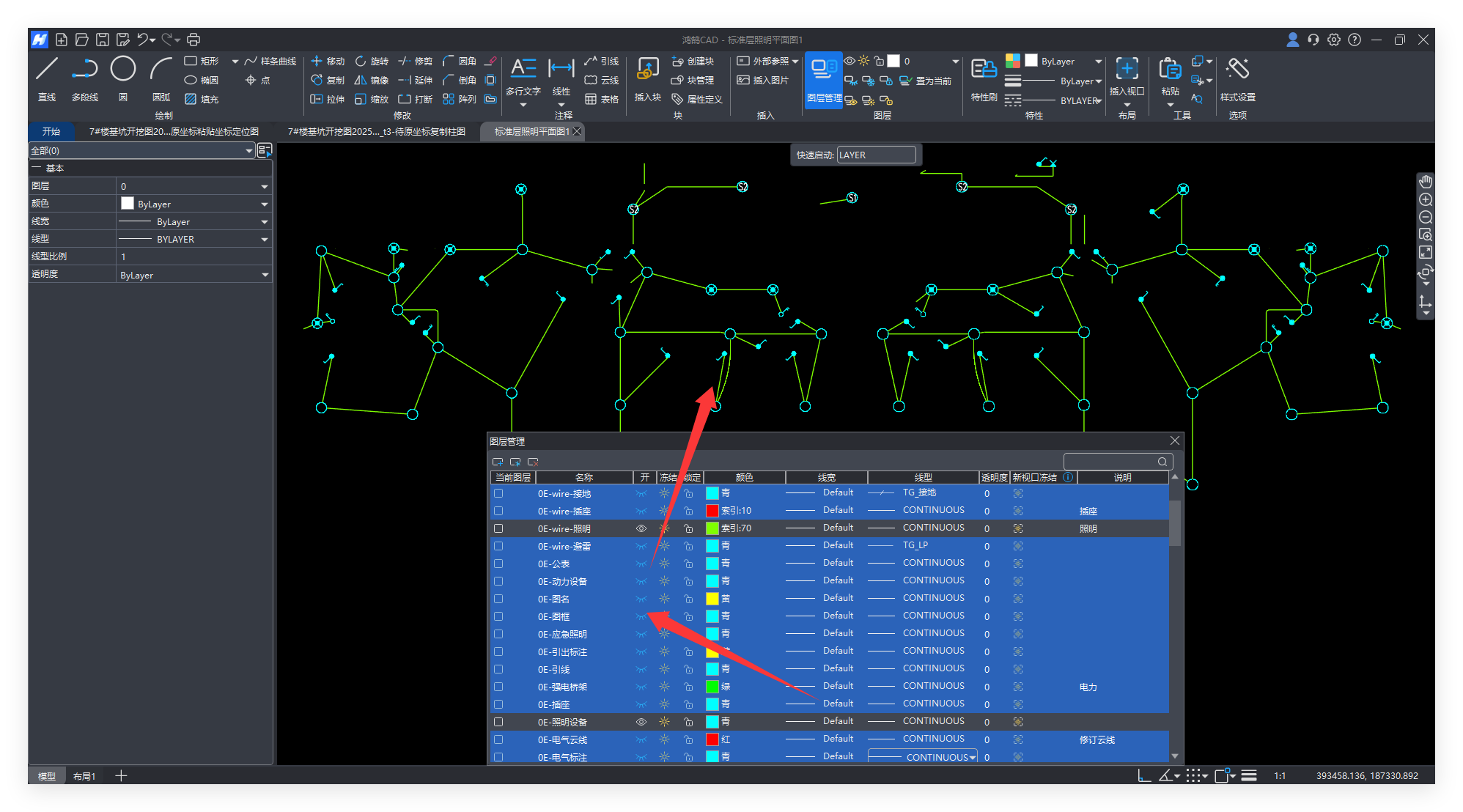

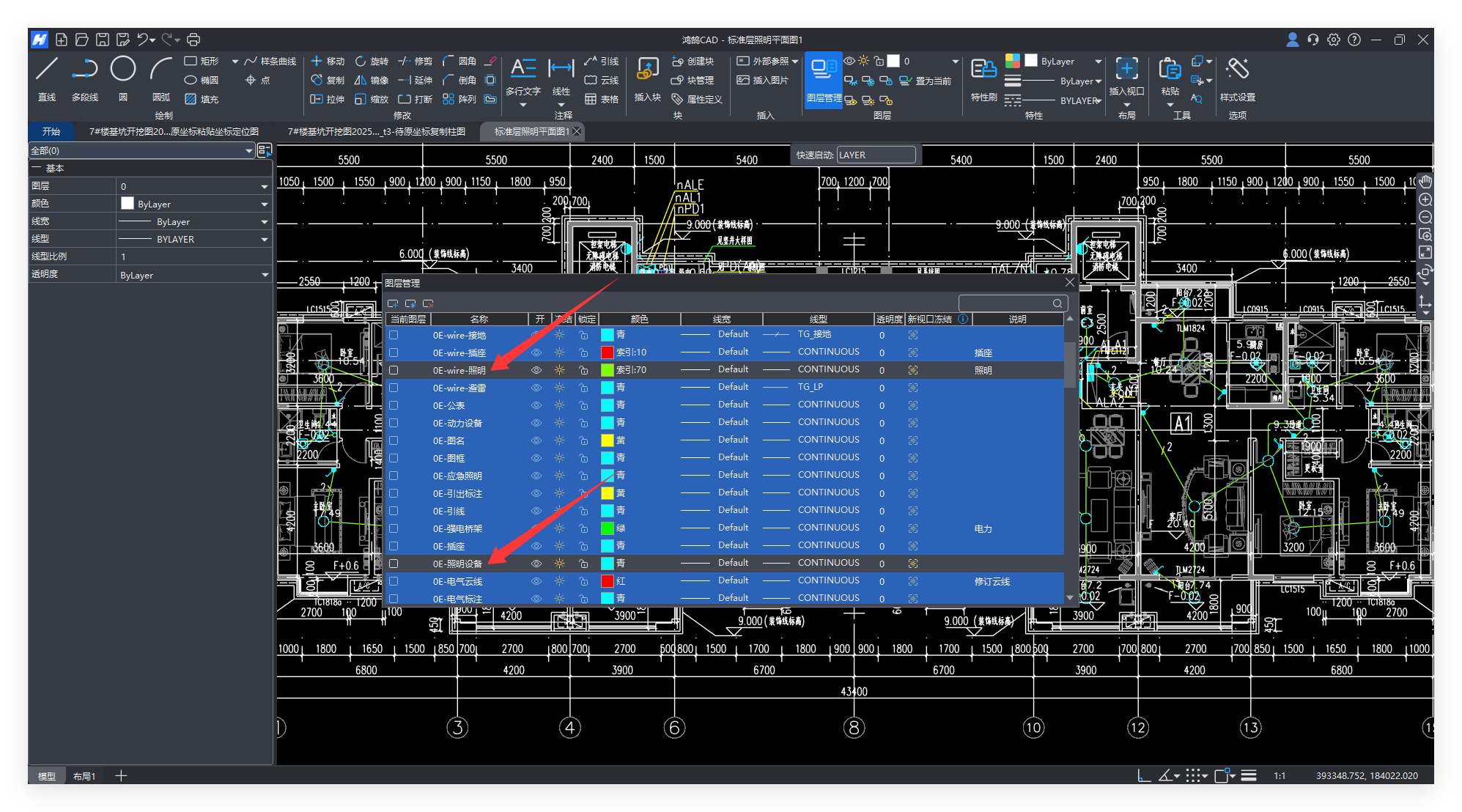

如下图，内容繁多，想只查看电线和开关的内容，可以在鸿鹄CAD中点击【图层管理】，选中任意图层后右键【全部选择】。

全部图层被选中变蓝，此时按住键盘Ctrl键，鼠标左键点选电线和开关所在的2个图层变回黑灰色，即可单独取消这两个指定图层的选中。

然后再点击任意蓝色图层（选中图层）右侧的👁️图标，关闭所有选中的图层（蓝色），就能一键得到清晰的电线+开关图案。

鸿鹄CAD免费体验方法：5秒下载5秒安装软件-右上角登录账号-点击任意功能即可自动开通

鸿鹄CAD（电脑版）官网下载：

https://honhucad.everdrawing.com/?from=wdsq

04 外部参照

导入图纸显示不全？要么转t3，要么绑参照！

实操案例：

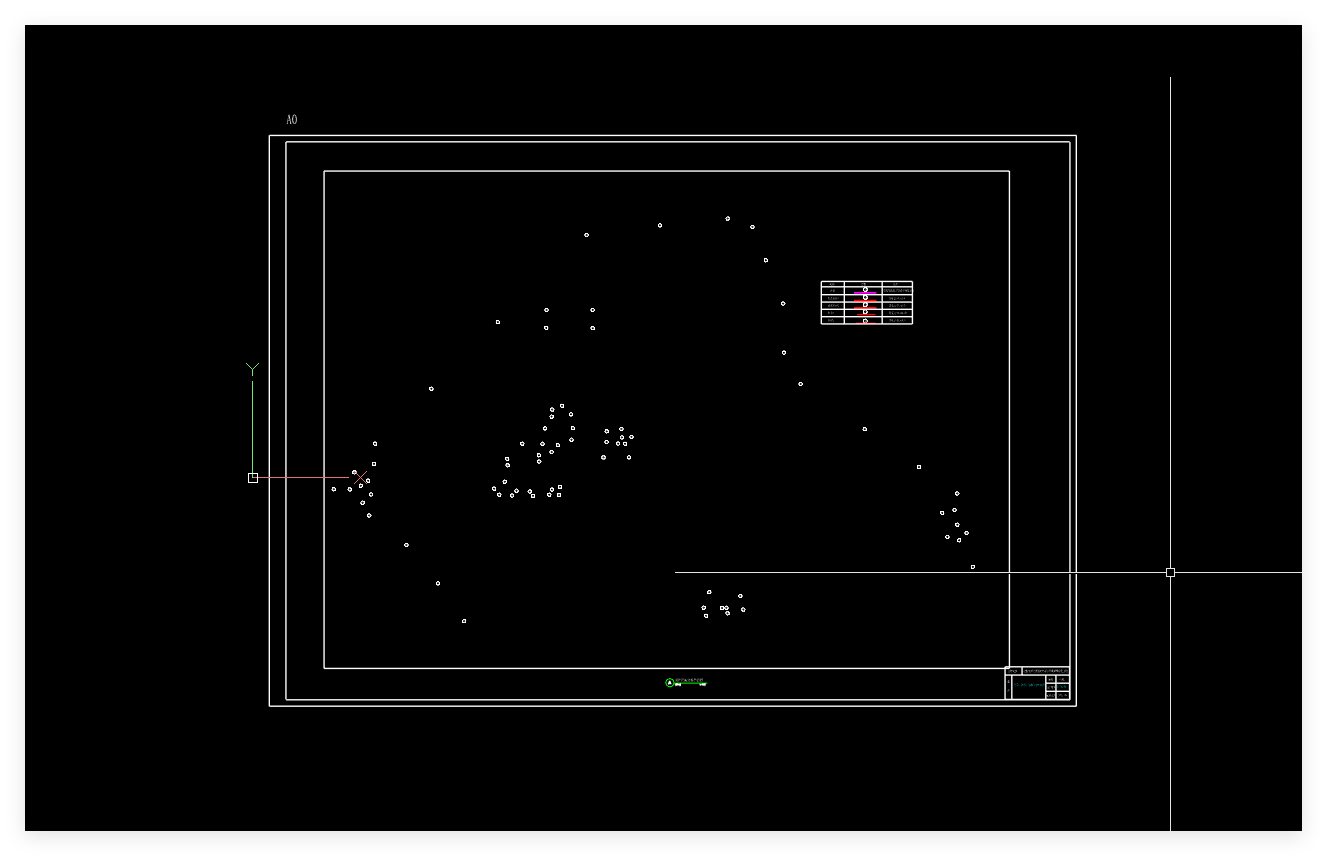

如下图，未找到参照图的情况下，不论在什么软件里都会显示不全（相当于套装少了配套的马甲），我们要做的是找到参照图（马甲），并绑定（穿好缝上，变成一身衣服）。

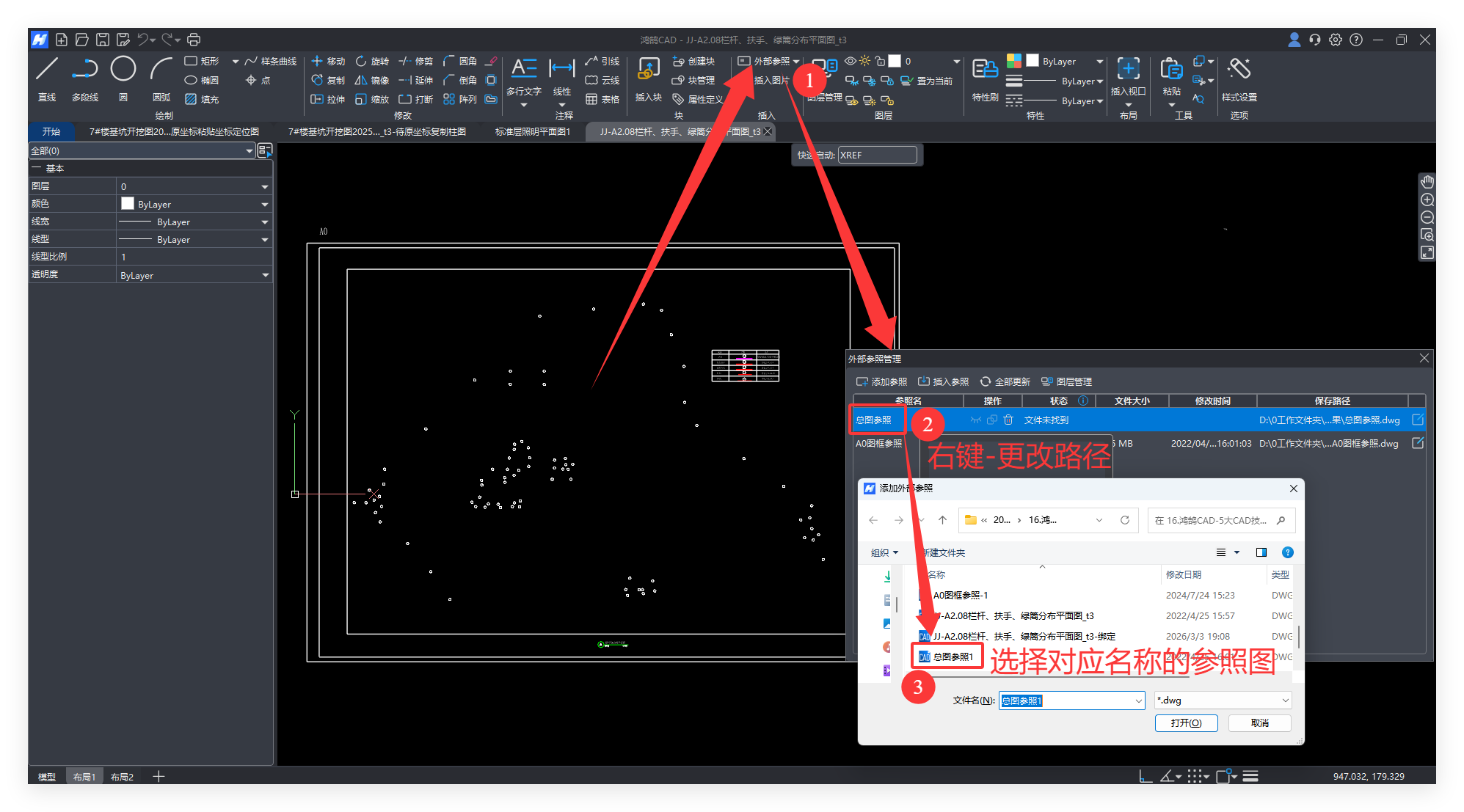

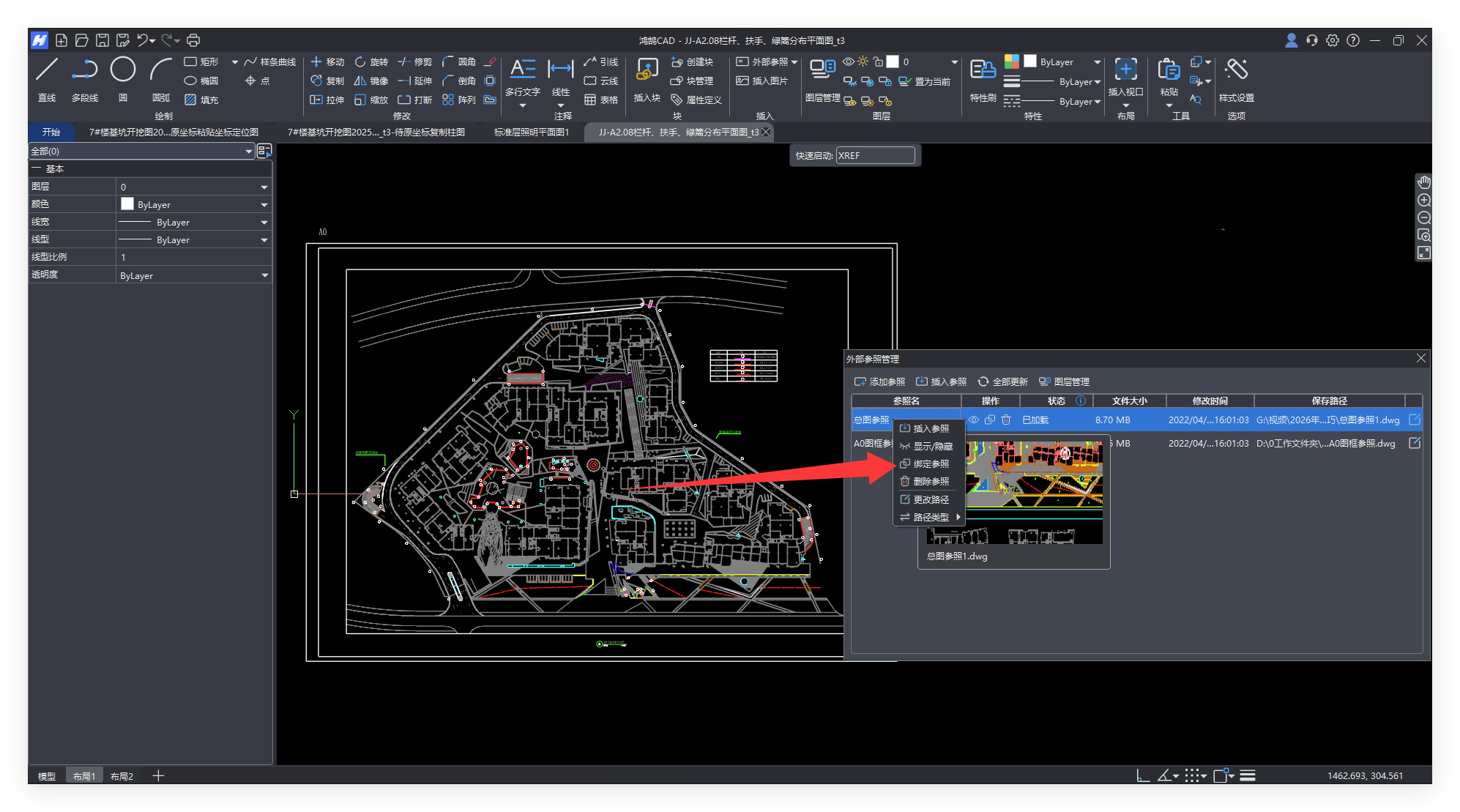

点开参照管理，选中参照，右键绑定，绑定好的图另存一下再导入算量等软件，轻松搞定显示问题！

05 转t3

算量软件或是CAD软件一遍遍提示不支持“高版本/天正”时，那种崩溃你一定体会过。

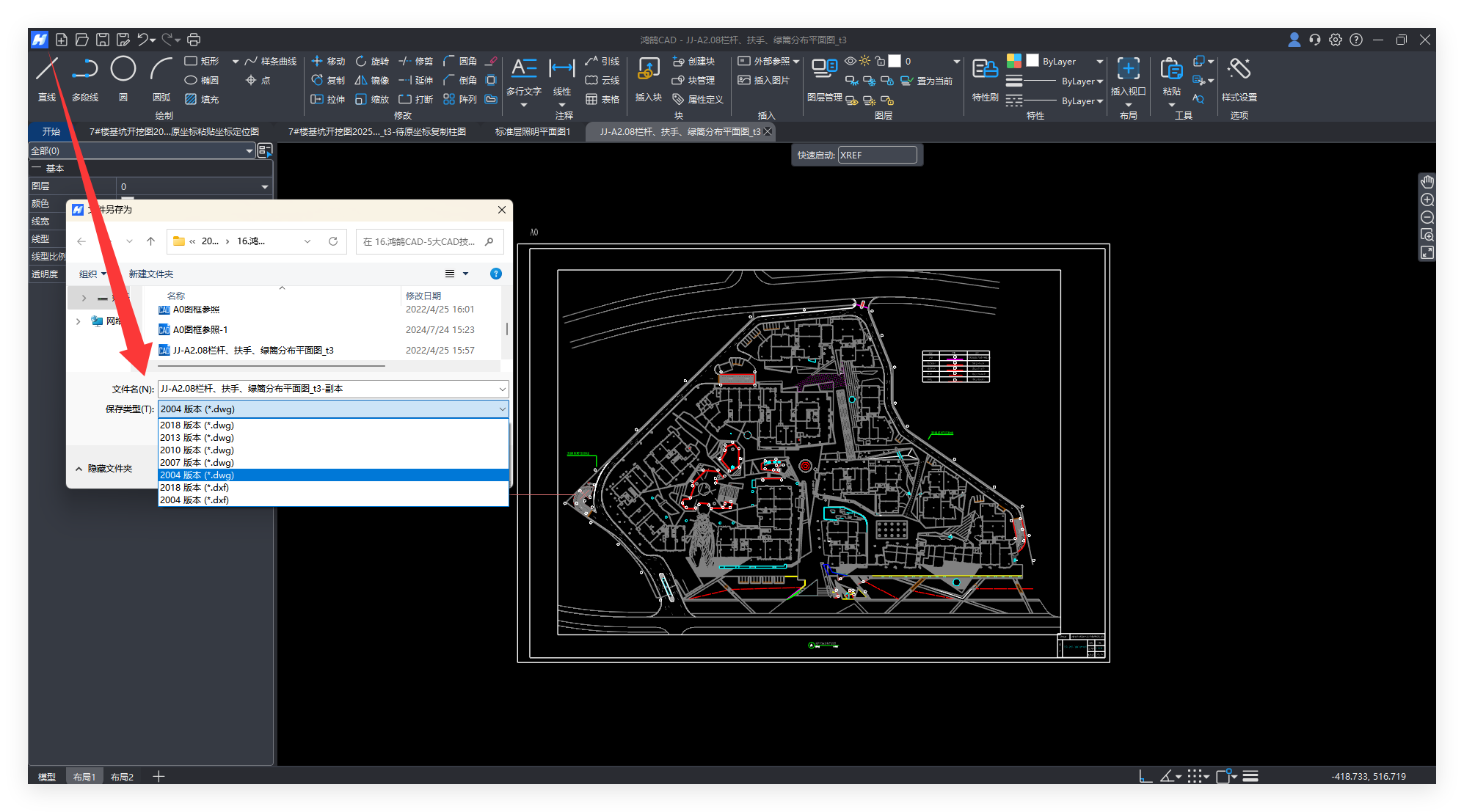

用鸿鹄CAD或CAD快速看图就能轻松解决这个问题，它们兼容CAD和天正各个版本，并且鸿鹄CAD在另存图纸的时候，默认转t3，还提供了多个CAD版本可选择。

鸿鹄CAD是一款不太一样的国产CAD软件，一键自动安装并且免费试用，它更多考虑了国人使用习惯，创新支持中文命令和模糊指令智能匹配，做到智能匹配字体，解决你的字体之忧，以及人性化的功能效果预览、实时渲染都让软件更加易用、好用。

鸿鹄CAD免费体验方法：5秒下载5秒安装软件-右上角登录账号-点击任意功能即可自动开通

鸿鹄CAD（电脑版）官网下载：

https://honhucad.everdrawing.com/?from=wdsq

你觉得还有哪些CAD技能一定要会？欢迎评论区分享~
