PDF快速看图mac版新增测量功能啦！

在数字化办公与数据驱动的决策时代

PDF文档已成为信息传递的核心载体

尤其广泛应用于工程图纸的专业场景

然而传统PDF阅读工具仅能提供基础查看功能

PDF快速看图支持直接进行测量，那么到底怎么用呢？

别着急，诸多测量功能的详细教程来了!

测量图纸效率翻倍！

注意：支持测量功能啦~~~请更新版本到最新版。

首先确认软件已经升级到了最新版本，可以在Mac App Store中搜索【PDF快速看图】下载，或点击此链接唤起Mac App Store下载：https://apps.apple.com/cn/app/id6740136308?mt=12

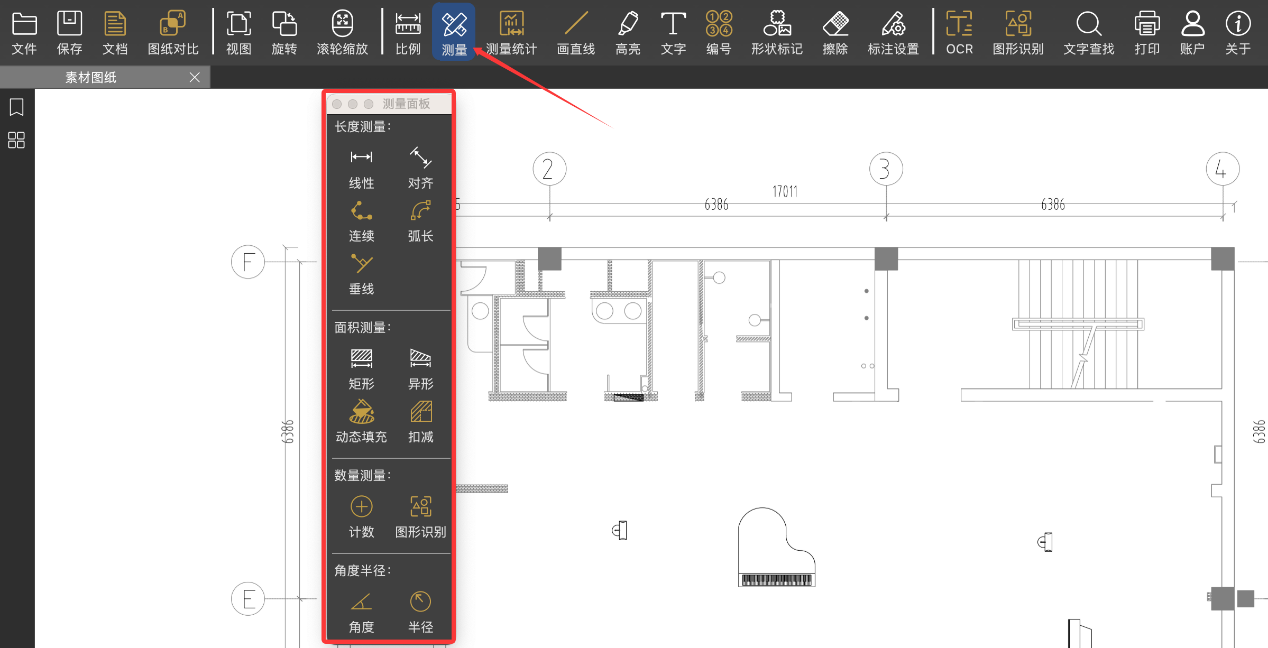

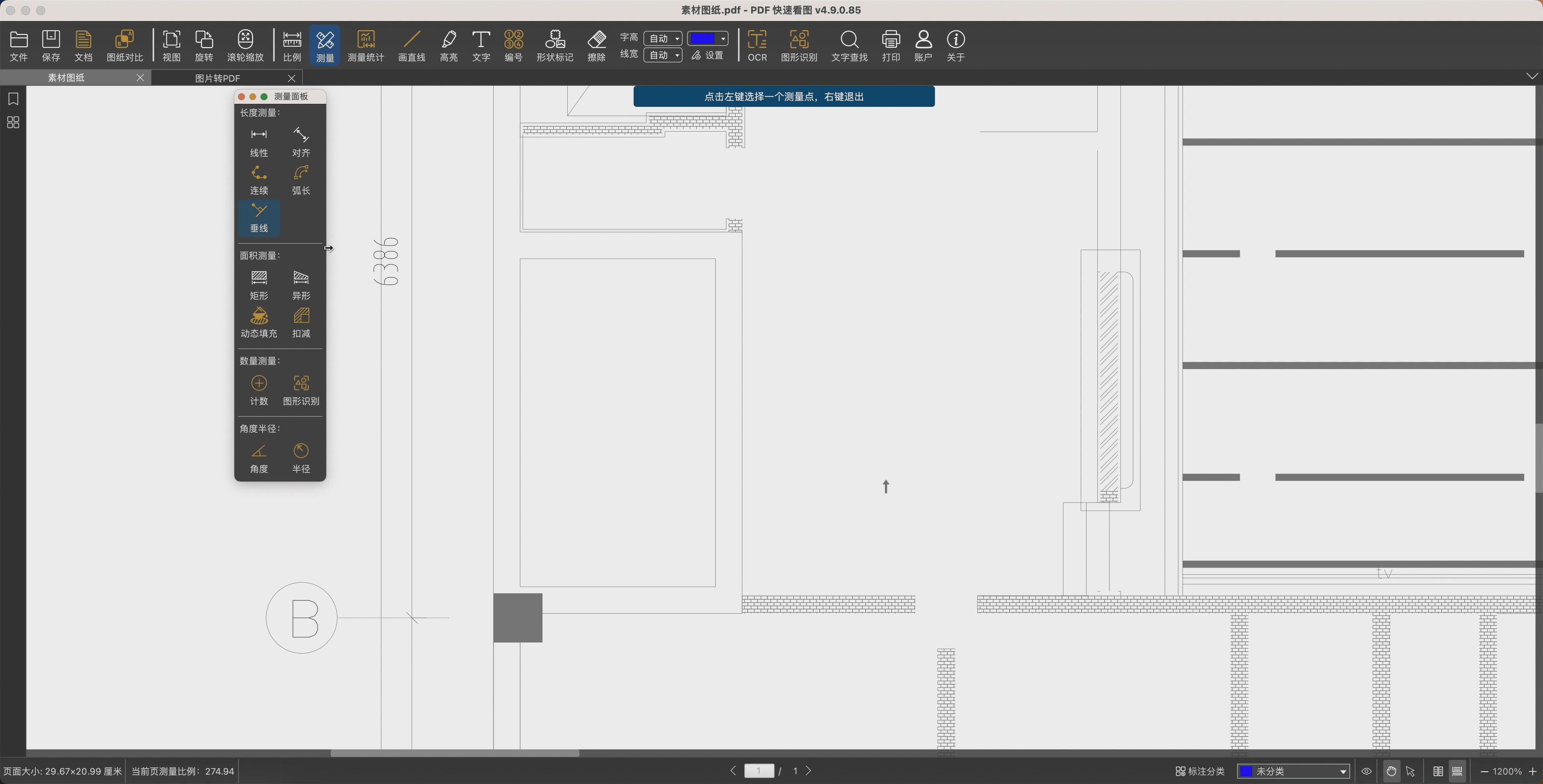

1. 首先打开一张PDF格式的图纸，点击【测量】，在【测量面板】上选择测量功能。测量功能包含以下几个模块：

①长度测量——线性、对齐、连续、弧长、垂线

②面积测量——矩形、异形、动态填充、扣减

③数量测量——计数，图形识别

④角度半径——角度、半径

2.前期准备：

A.在测量前，我们需要先根据提示进行比例设置，校核比例，是非常重要的操作！！！

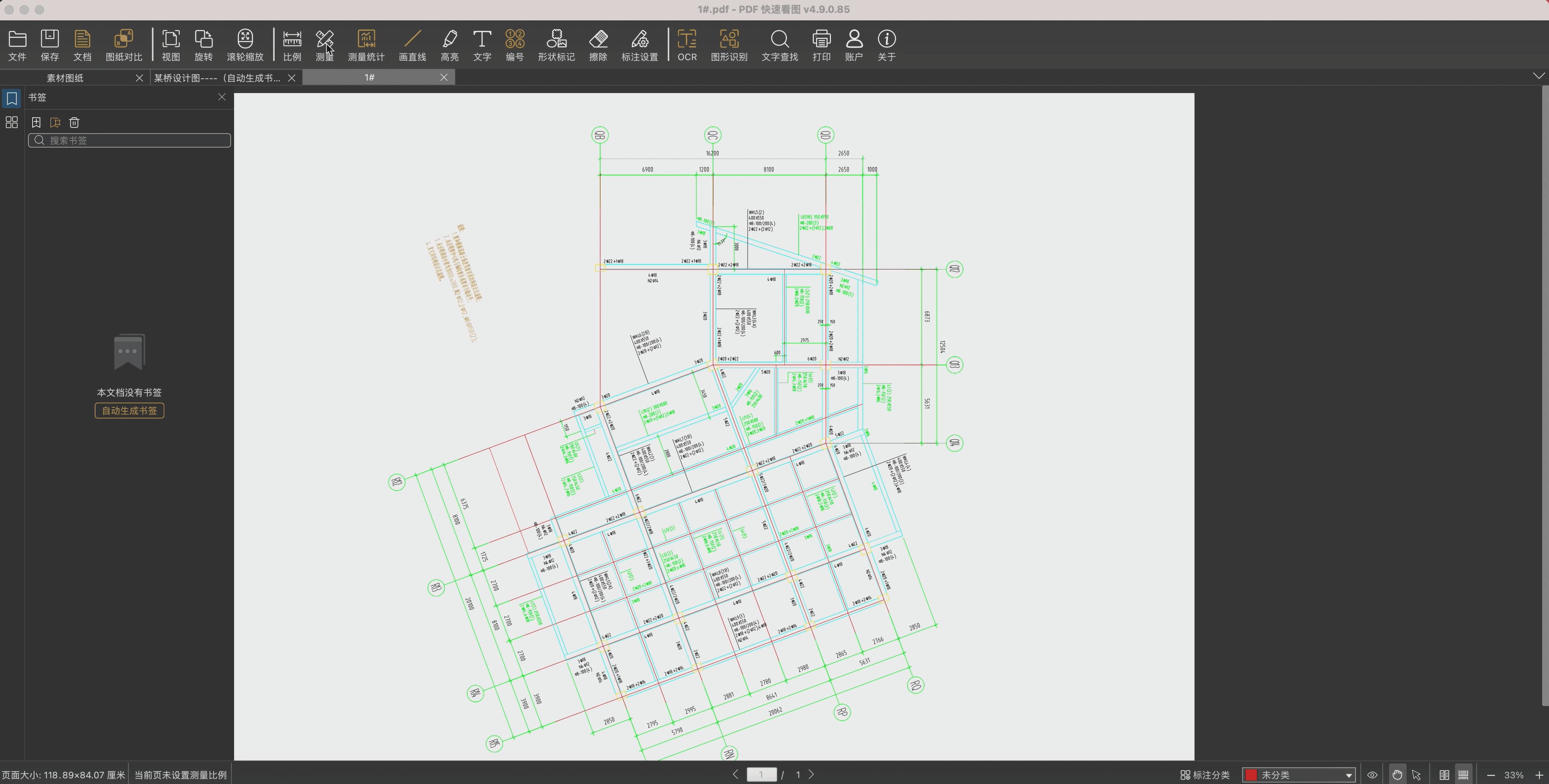

点击“比例”按钮，选择图纸上已知长度且尽可能长的线段，输入两点的实际长度，点击确认，即可修改比例，然后再开始测量。

最新版得比例设置已经支持设置单位和精度，并且支持应用到已经绘制完成的标注上。

① 标注单位可以选择：毫米【mm】米【m】千米【km】，精度可以选择到小数点后三位：1/0.1/0.01/0.001

② 当单位选择mm为单位时，面积可以选择按照㎡显示。其他的都是默认按照长度单位去显示面积单位。

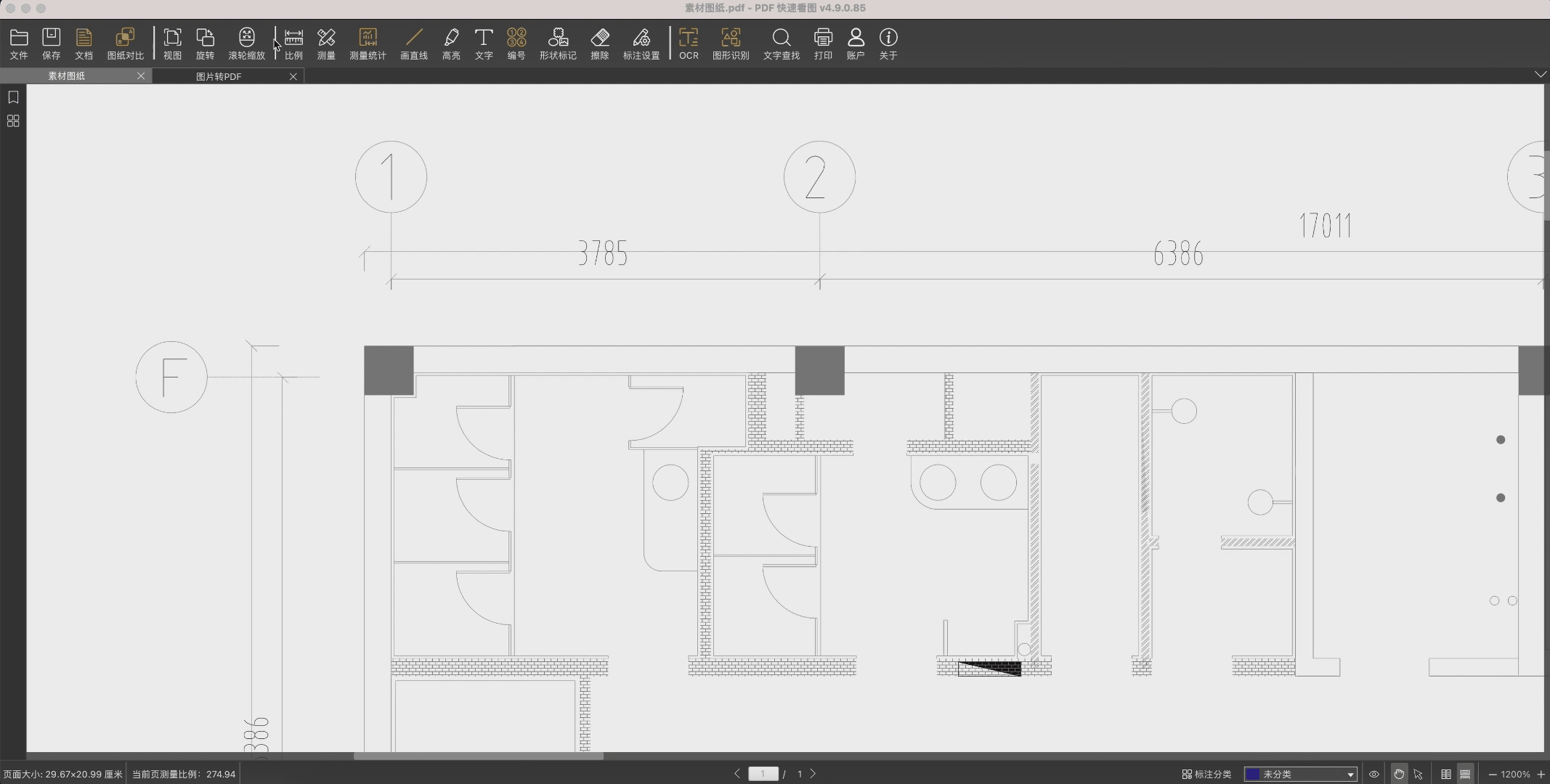

动图演示：

注意：通过识别捕捉点（中点（▲）、线上点（□）、端点（■）、交点（X）），可以更准确设置比例。

由CAD转PDF的PDF图纸，在图上可以捕捉点，扫描的PDF图纸，图上无法捕捉点。

测量小技巧——设置比例时可以选择“长线段”来调比例会更加准确哦。

B.标注设置：点击【标注设置】可以先对标注进行统一设置。

可以设置四个方面：①标注的颜色（未分类标注）、②标注的文字高度、③线宽、④测量设置（调整当前页的测量单）、⑤测量的数值精度（可选不同小数位的精度）。

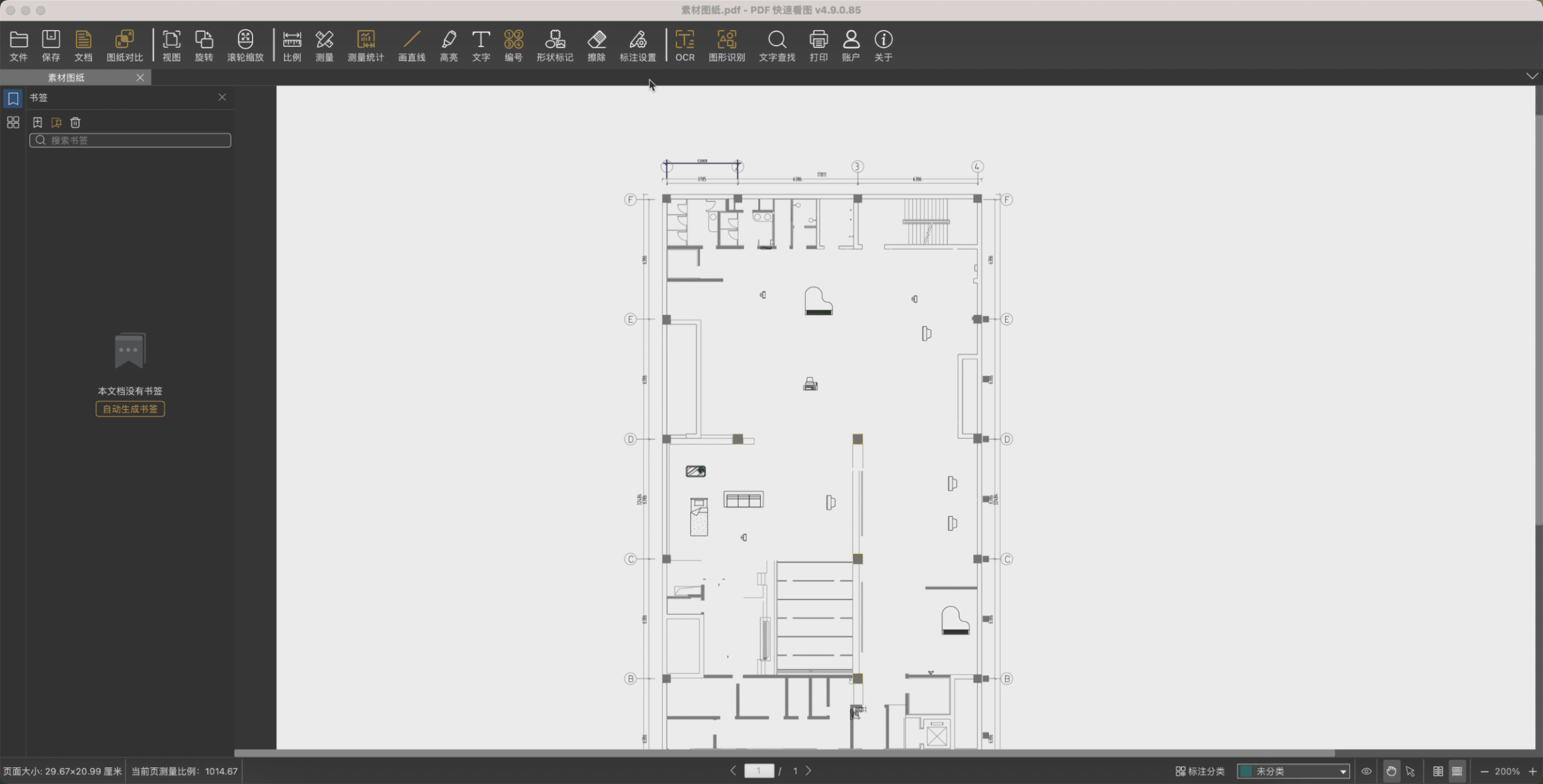

动图演示：

Ps:在做测量的过程中，可以使用上方“快速设置属性”功能栏来快速设置颜色、线宽、字高等属性，设置属性后，对后面新做的所有测量或标注均有效。测量完成后，点击测量结果，在上方“快速设置属性”功能栏对相关属性进行修改，修改属性后，仅对选中的测量或标注生效。或者点击标注右上角笔的图标，进行修改。

C.标注分类设置：测量前设置好分类，方便后期的查看与汇总，具体操作可参考教程：https://club.everdrawing.com/question/detail/15867（mac与Windows操作基本一致）

3. 长度测量操作步骤：

a. 线性：可测量两点的垂直距离和水平距离

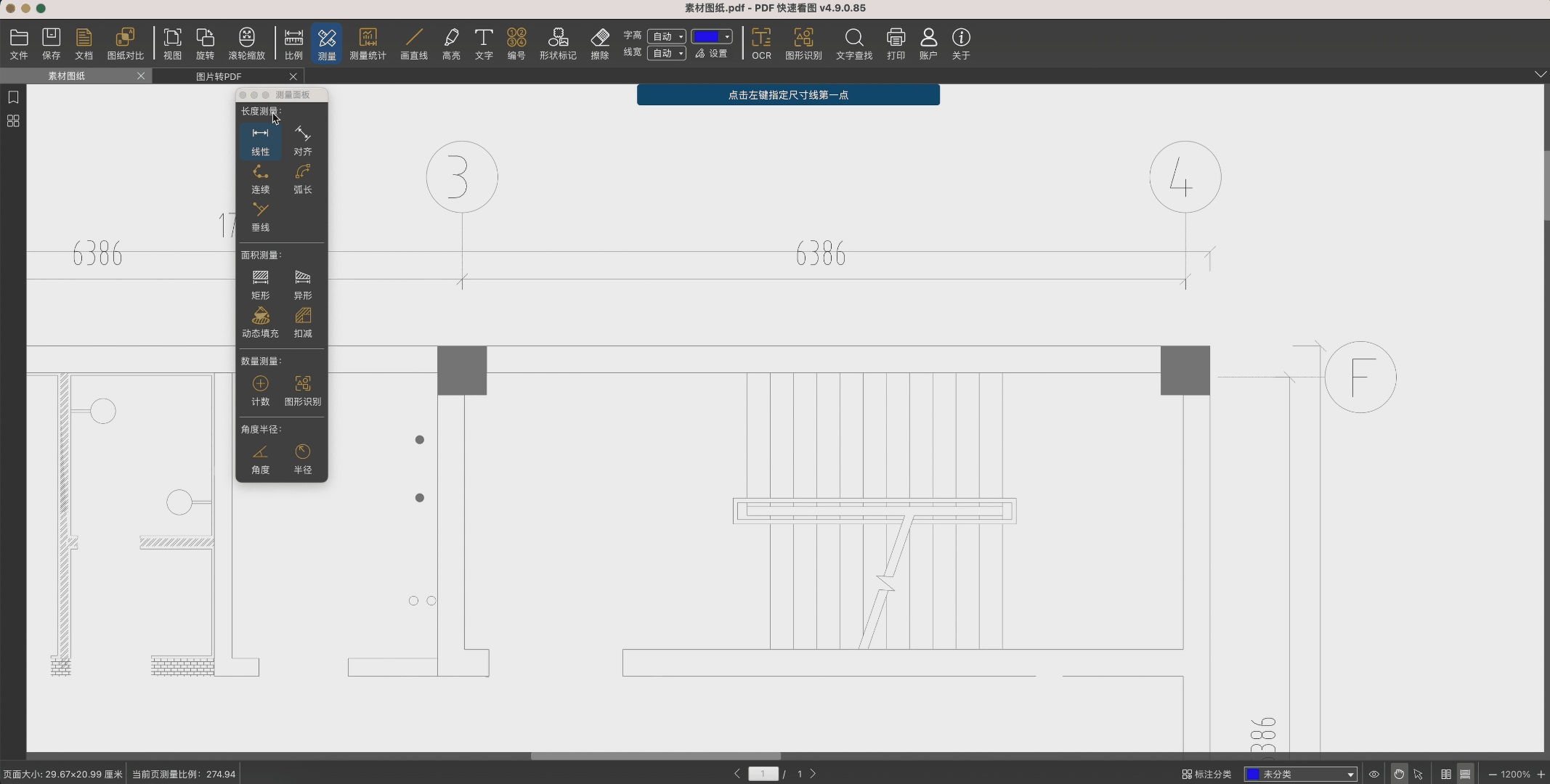

点击测量—线性，选择一条线段的起点和终点，通过鼠标移动选择测量垂直距离或水平距离，移动鼠标选择尺寸线的标注位置点击左键放置。

动图演示：

b. 对齐：测量图纸上任意线段的起点和端点的长度。

点击测量—对齐，选择一条线段的起点和终点测量线段的长度，移动鼠标选择尺寸线的标注位置点击左键放置。

动图演示：

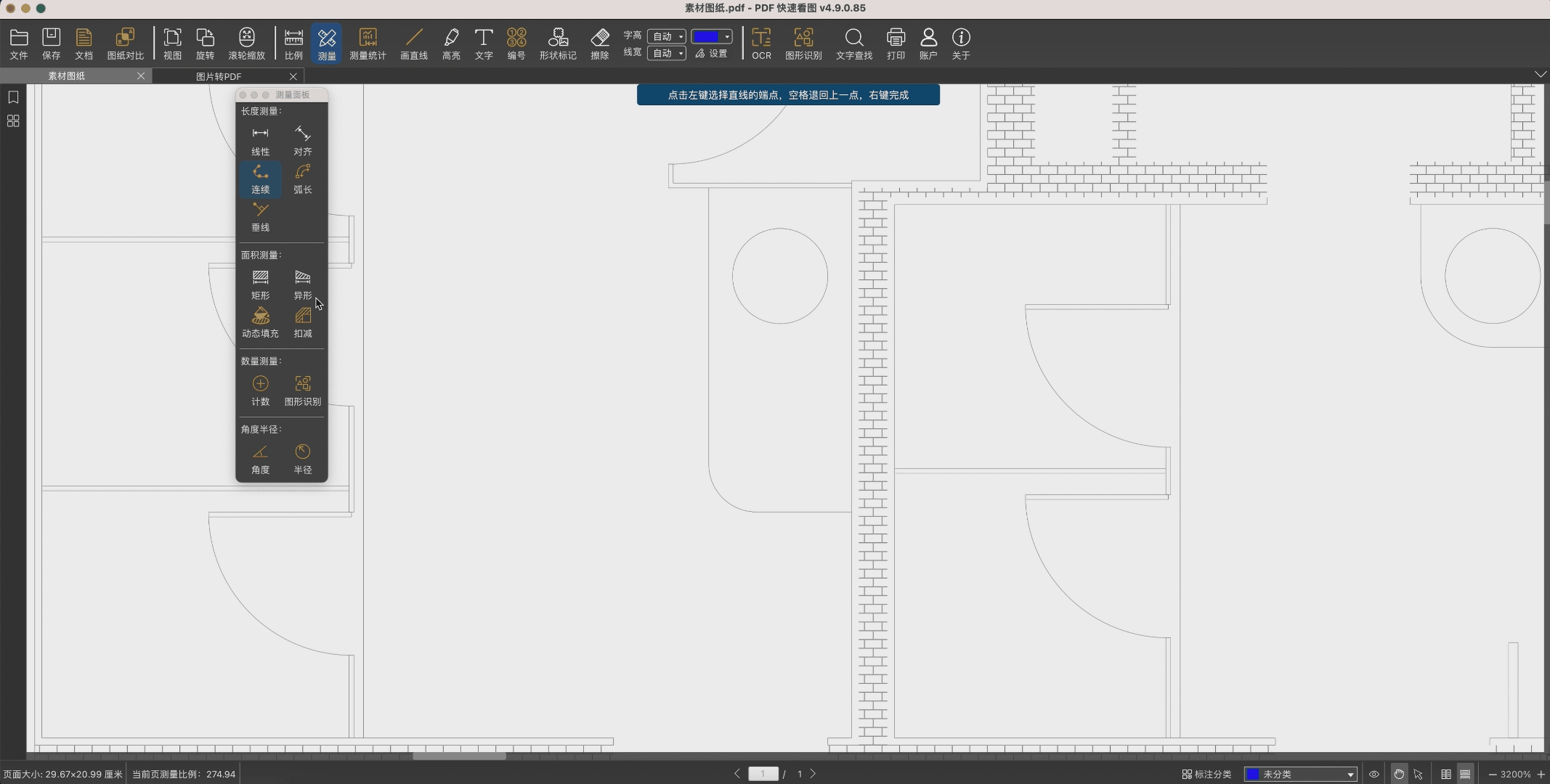

c. 连续：连续测量一段多线段（含弧线）的长度之和。

点击测量—连续，选择一条线段的起点和各个线段的端点来测量线段的长度，移动鼠标选择尺寸线的标注位置点击左键放置。

动图演示：

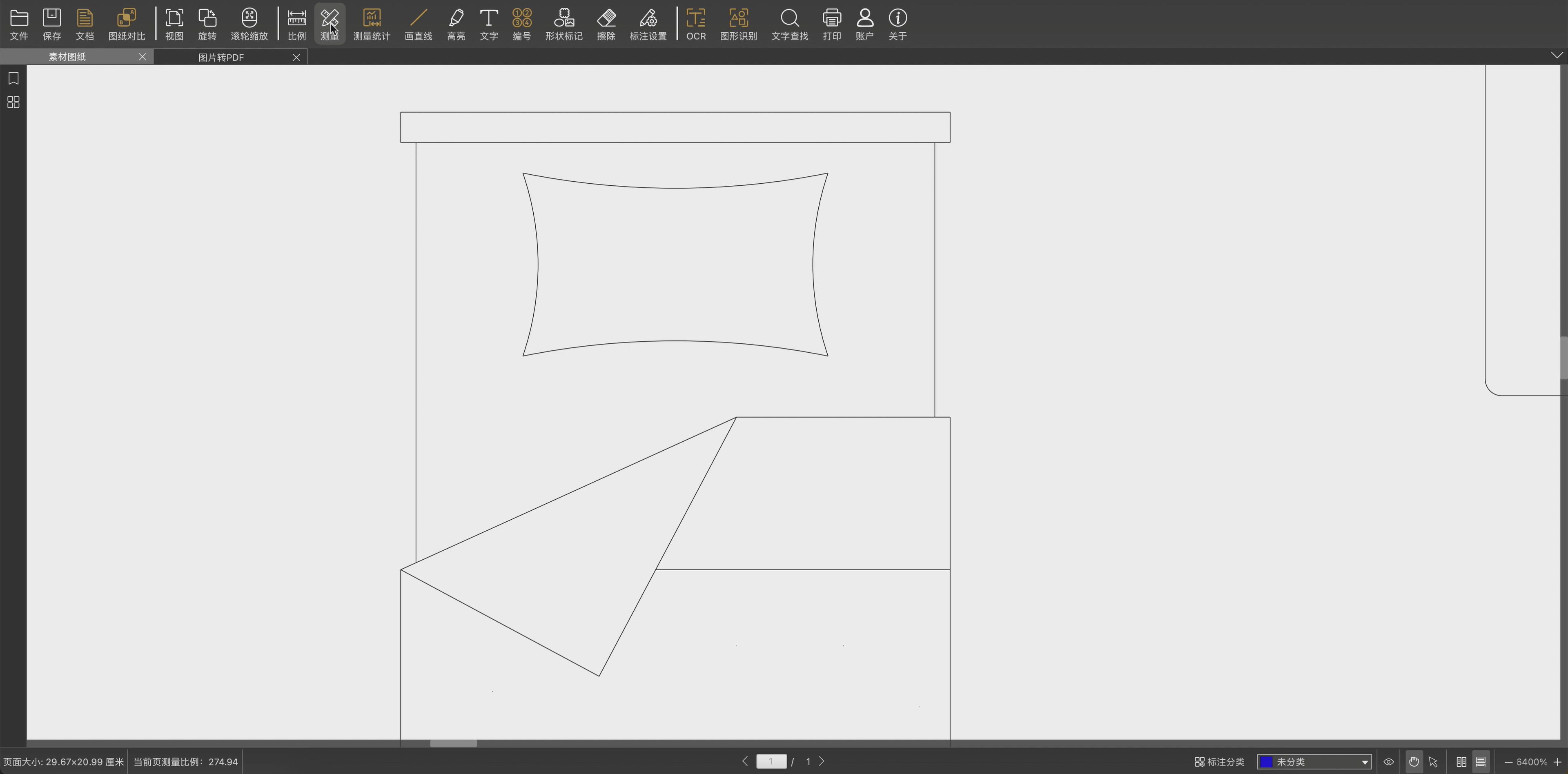

d. 弧长：测量图纸中弧线的弧长。

点击测量—弧长，先选择一个弧线的起点（或者选中圆弧），然后再圆弧上任意选择一个点，最后指定圆弧的终点，移动鼠标选择尺寸线的标注位置点击左键放置。

动图演示：

e. 垂线：测量该点到直线的垂直距离。

点击测量—垂线，鼠标左键点击选择一个点，然后移动鼠标，选择想目标直线，左键再次点击，移动鼠标选择尺寸线的标注位置点击左键放置。

动图演示：

4. 面积测量操作步骤：

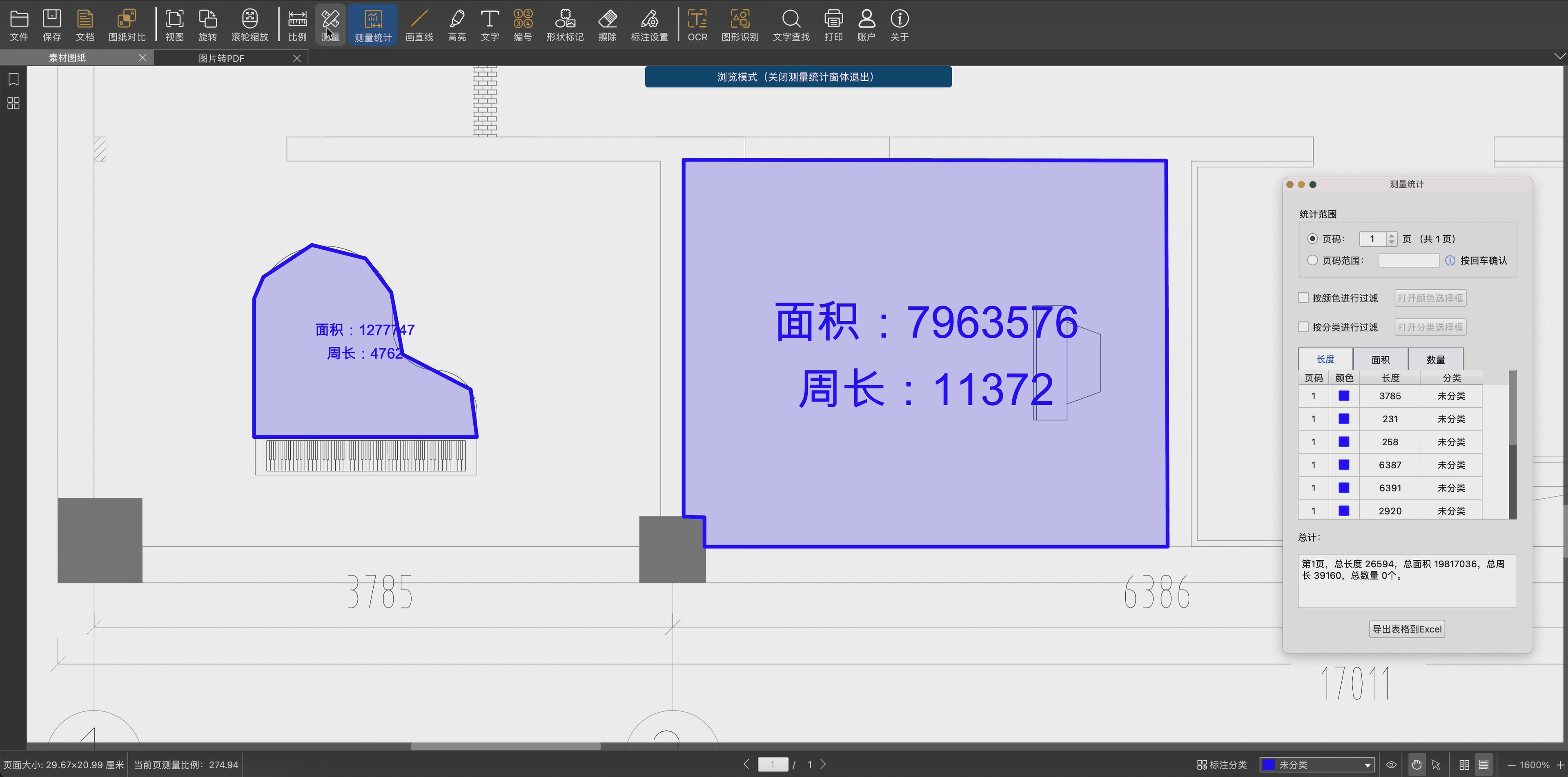

a. 矩形：通过点击矩形对角线两点测量矩形面积.

点击面积—矩形，左键点击选择第一个角点，移动鼠标左键点击选择另一个角点（对角线位置），移动鼠标选择面积标注位置，点击左键放置即可。

动图演示：

b. 异形：可以通过逐点测量线段或弧线形成闭合区域测量面积。

点击面积—异形，左键点击选择第一个角点，移动鼠标逐个左键点击选择下一个角点，右键完成，然后移动鼠标选择面积标注位置，点击左键放置即可。

动图演示：

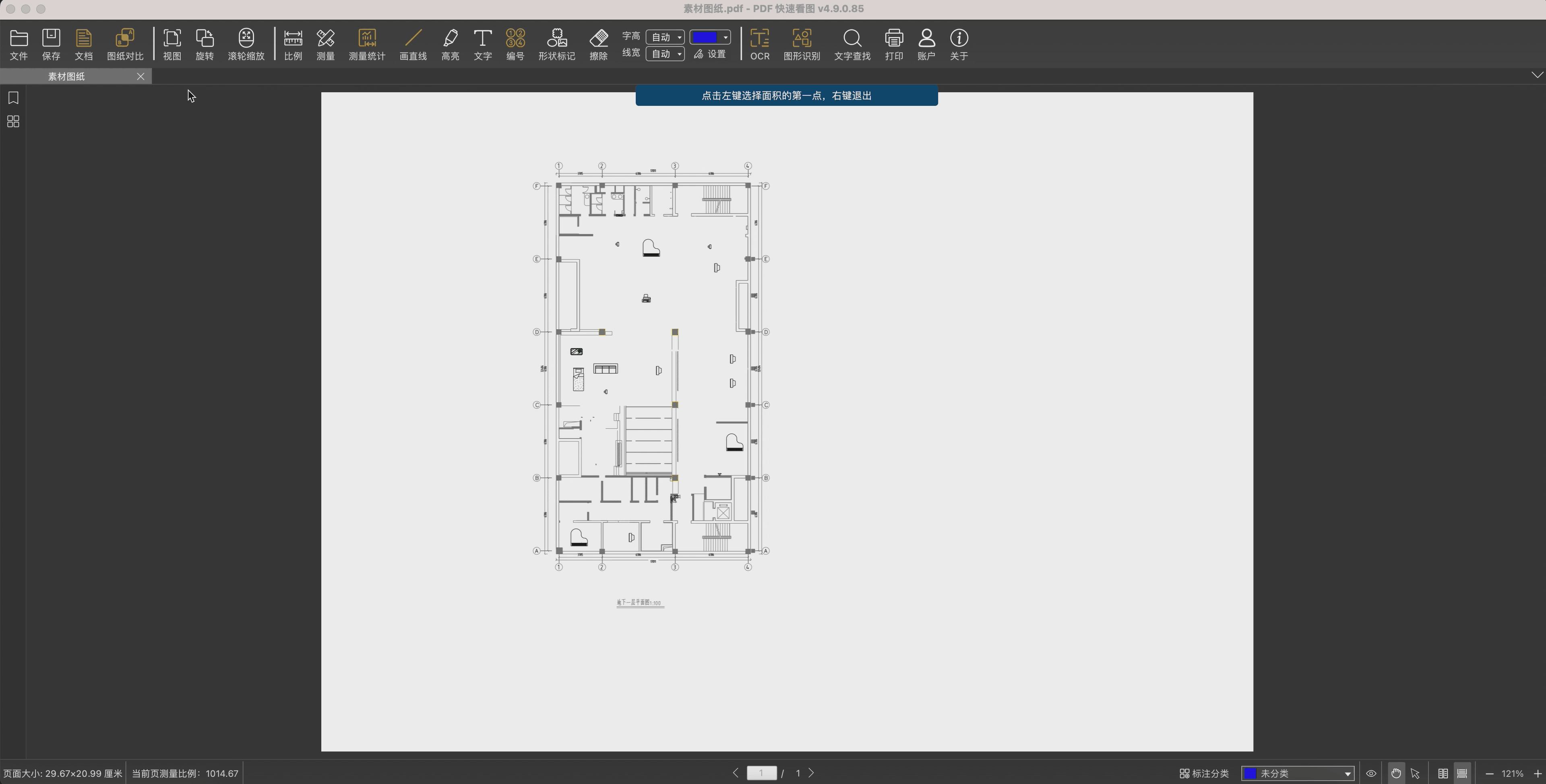

c. 动态填充：可以快速对异形区域进行填充以测量面积。

点击面积—动态填充，根据图纸情况，在填充过程中，随时调整动态填充参数，在待填充区域上，点击或长按鼠标左键进行填充，右键确认完成，测量数据会出现在在标注的中间位置。

动图演示：

d. 扣减：对已经完成测量得面积进行扣减一部分面积。

点击面积—扣减，在已有的面积标注上绘制上，依次点击确定扣减边界角点，绘制扣减区域，右键完成，即可完成面积扣减，原有的面积标注自动变成扣减后得面积。

动图演示：

5. 数量测量操作步骤：

a. 计数：通过设置颜色和形状对图形进行逐个左键点击进行计数标记。

点击数量—计数，选择设置颜色和形状，对需要数个量的图形进行逐个左键点击进行计数标记，点击右键完成，停止计数后，鼠标放在其中一个标记上即可显示此标记得数量。可参考教程：https://club.everdrawing.com/question/detail/13224。

b. 图形识别：自动识别图纸上相同或相似的图形，一键完成计数

点击数量—图形识别，框选需要识别的图形（不要框选多余元素），根据需求选择支持查找图形的旋转角度。还可以选择是否按照颜色识别，然后点击开始识别，即可出现识别结果，且会根据勾选的旋转角度分组显示识别到的数量。详细教程：https://club.everdrawing.com/question/detail/19533

6. 角度/半径测量操作步骤：

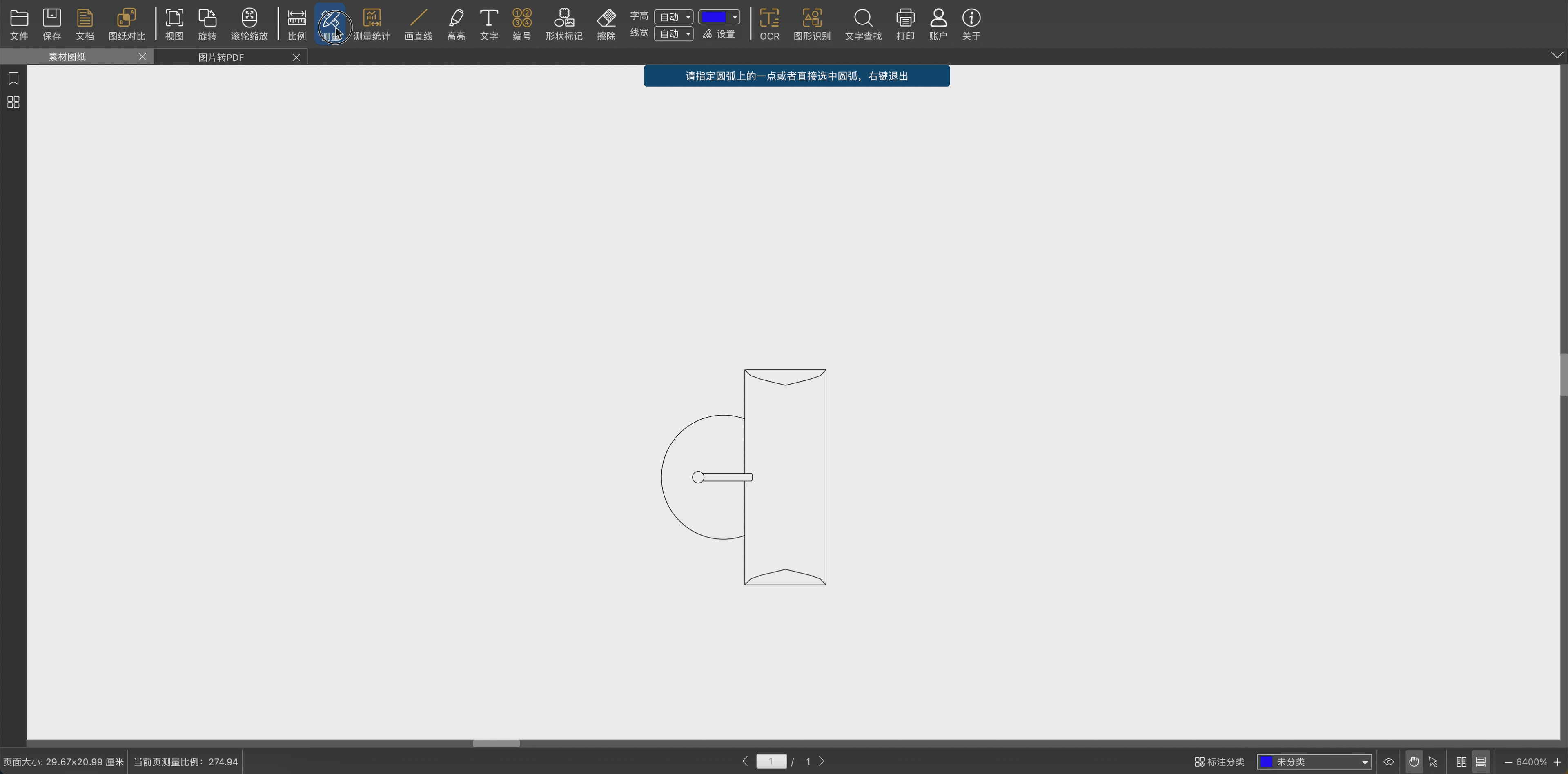

a. 角度：测量相交或者不相交的两条直线的夹角。

点击角度按钮，左键点击测量的边或者边上一点，然后继续选择另一条边，移动鼠标，选择标注放置位置，然后点击左键放置即可。

动图演示：
