交换机工程量计量&分类

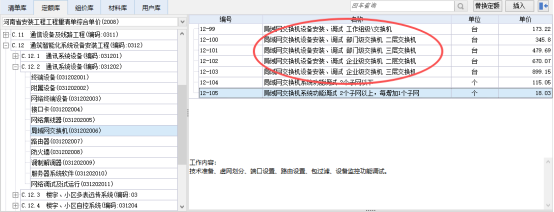

在进行弱电定额选用的时候，交换机的分类会很困扰？什么时候时候用工作组级交换机？什么是二层交换机？什么又是三层交换机？今天我们通过接下来的探秘和CAD快速看图的计算过程，一文以解决这个问题。

一、什么是交换机？交换机的作用是什么？

交换是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术的统称。交换机根据工作位置的不同，可以分为广域网交换机和局域网交换机。广域的交换机就是一种在通信系统中完成信息交换功能的设备，它应用在数据链路层。交换机有多个端口，每个端口都具有桥接功能，可以连接一个局域网或一台高性能服务器或工作站。实际上，交换机有时被称为多端口网桥

二、交换机分类

1、按“使用场景”分：可以分为家用交换机和企业级交换机

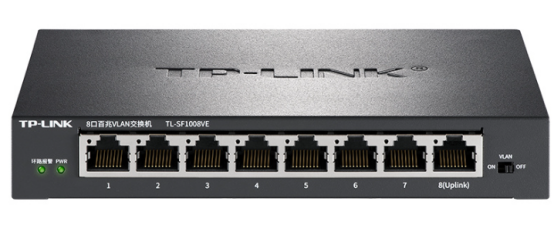

1.1、家用交换机

特点：端口少（5口常见）、即插即用，不用手动设置，通常几十块钱，就可以搞定，如绿联CM633交换机，配置五个千兆光口，配合家用宽带，性价比很高。

典型场景：家里连路由器、多个台式电脑，电视机，监控摄像头，打印机

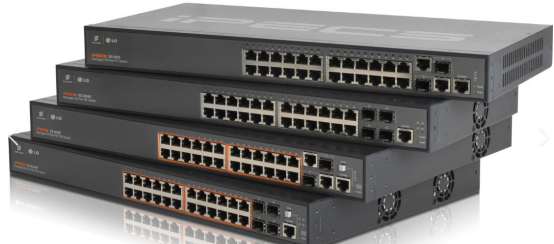

1.2、企业级交换机

特点：端口数量足，24口是标配，现在更多的采用48口POE千兆交换机。相比于家用交换机的简单易用，企业交换机需要进行网络配置，给企业不同部门划分不同端口，比如给财务、销售、人资的网络“隔个墙”，数据互不泄露；同时POE功能的加入，可以使用更多类型的设备，不用购买很多充电线，比如监控系统，采用POE交换价机后，可以不使用摄像头电源线，使现场更为整洁美观。根据使用部位，可以做下列细分：

1.2.1、部门级交换机：通常布置与楼层设备间，或者各部门办公室弱电箱中，通常为各部门内部使用，以24口交换机居多，如电脑数量过多，可以配置多台使用，同时可以连接无线Ap设备，构建有线，无线高速网络。

1.2.2、核心级：通常布置于企业核心网络机房，一般布置两台，一用一备，同时对于数据要求极高的场景，则分为内网交换机，外网交换机，进行物理硬件隔离，核心交换机，作为网络系统的中枢，要求高稳定性，通常配置UPS备用电源，防止因突然断电，造成硬件损坏或者数据丢失的现象。

1.3 工业交换机：恶劣环境的“硬汉”

特点：和普通交换机比，它像“穿了防护衣”——能扛-40℃到85℃的极端温度，防尘防水，抗电磁干扰，可以直接用来工业厂房的设备联网、高速公路的交通信号传输等场景。

2、按工作能力划分

2.1、二层交换机：“小区门卫”，只认门牌号

它就像小区门卫，只认设备的“物理门牌号”——MAC地址，收到数据后直接送到同一网络里的目标设备。家里用的交换机基本都是这类，简单直接，够用就行。

2.2、三层交换机：“片区中转站”，能跨区送信

如果说二层交换机是范围内部分直来直往，那么三层交换机则可以跨区域协同，前面所说，企业交换机需要进行网络配置，给企业不同部门划分不同端口，比如给财务、销售、人资的网络“隔个墙”，数据互不泄露，一个公司不可能存在部门墙，各部门之间需要相互协作，因此，三层交换机之间既可以满足各部门之间数据互不泄露，也可以进行部门之间进行数据互通，满足协作需要。

2.3、四层交换机

四层交换机，在三层交换机基础之上，增加了任务处理功能，可以再有线的带宽资源基础上，对于带宽资源进行划分，比如有线保障视频会议，在线办公的任务的进行，其余不重要的如下载之类的功能后置，或者限速，以满足公司用网的需求。

三、计算实例

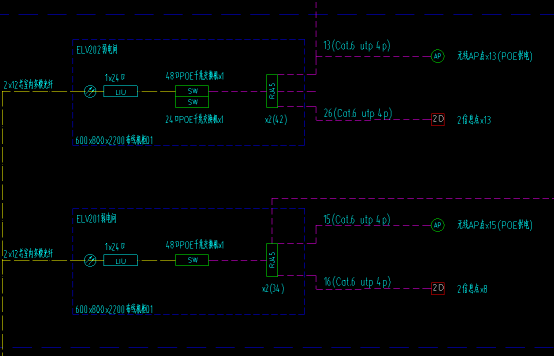

1、交换机图纸设计一般设计在干线系统图中，平面图呈现相对较少，如下图所示

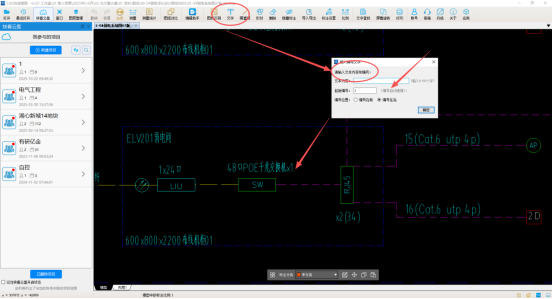

2、我们以48口POE交换机为例，统计交换机工程量，使用CAD快速看图的编号文字（如下图所示）命令

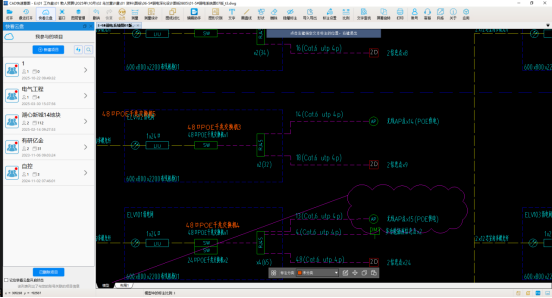

3、按上图输入相关参数后，依次在图纸上点击交换机位置，进行数量统计

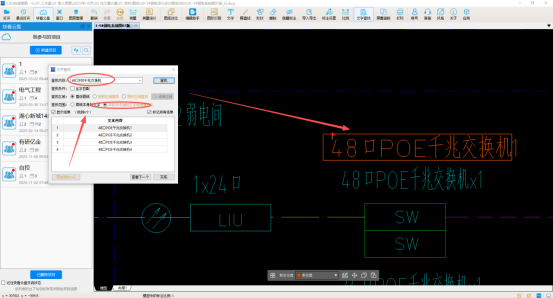

4、按键盘上CTRL+F快捷键，触发文字查找弹窗，输入查找内容，勾选本软件添加的文字和测量标注，点击查找，即可统计出48口POE千兆交换机的工程量

综上，交换机的分类虽多，但核心是“按需选择”：家用/小办公选即插即用的经济型，企业按团队规模（部门级/核心级）和功能需求（VLAN、PoE、路由）挑企业级，恶劣环境直接上工业交换机；二层交换机满足基础局域网通信，跨网段互联或复杂流量管理则选三层/四层。通过CAD快速看图的编号文字统计，快速统计交换机工程量，使我们对于智能化专业设备统计，更方便，更快捷。
