【批量测量】、【形状】自动识别与【标注设置】等功能，快速精准地辅助配线工程量计算。这些功能显著降低手动计算的时间成本与错误风险，同步提升工作效率与准确性！

一、基础知识

广播系统如何施工布线广播系统施工时，布线是很重要的一个步骤，一般广播系统的施工布线在广播系统设计方案中有,具体的布线方案是:

1、公共广播系统线缆应根据需要传输的内容格式和距离选择,传输电缆距离超过选用端口支持的标准长度时应使用信号放大设备、线路补偿设备，或选用光缆传输。

2、模拟系统传声器传输线应选用专用屏蔽线，宜单独敷设线管并远离强电管路，传声器线缆超过50m时，必须采用低阻抗平衡连接。

3、VGA信号线缆的选择应根据传输信号的分辨率、最长传输距离进行选择。当信号源为视频或简单的文字内容时，传输衰减控制在-6dB范围;当信号源是以精密图形文件时，传输衰减控制在3dB的范围，超出范围时，应采用光纤系统实现信号的传输。

4、公共广播系统的功率传输线缆应用金属线槽和线管单独敷设，室外广播传输线缆应穿管埋地或在电缆沟内敷设。

5、公共广播系统功率传输线路,其绝缘电压等级必须与其额定传输电压相容，应尽量减少接驳，当无法避免接驳时，其接头不得裸露，接驳宜用压接套管、压接具、专用插接件或锡焊接线进行施工，电位不等的接头应分别进行绝缘处理，并应将接头置于分线箱或接线盒内，接头不得留在线管等不易检查的部位,性能损耗应符合设计要求。

6、当公共广播系统具备消防应急广播功能时，应采用金属管、槽, 并按相关规范要求敷设耐火或阻燃线缆。

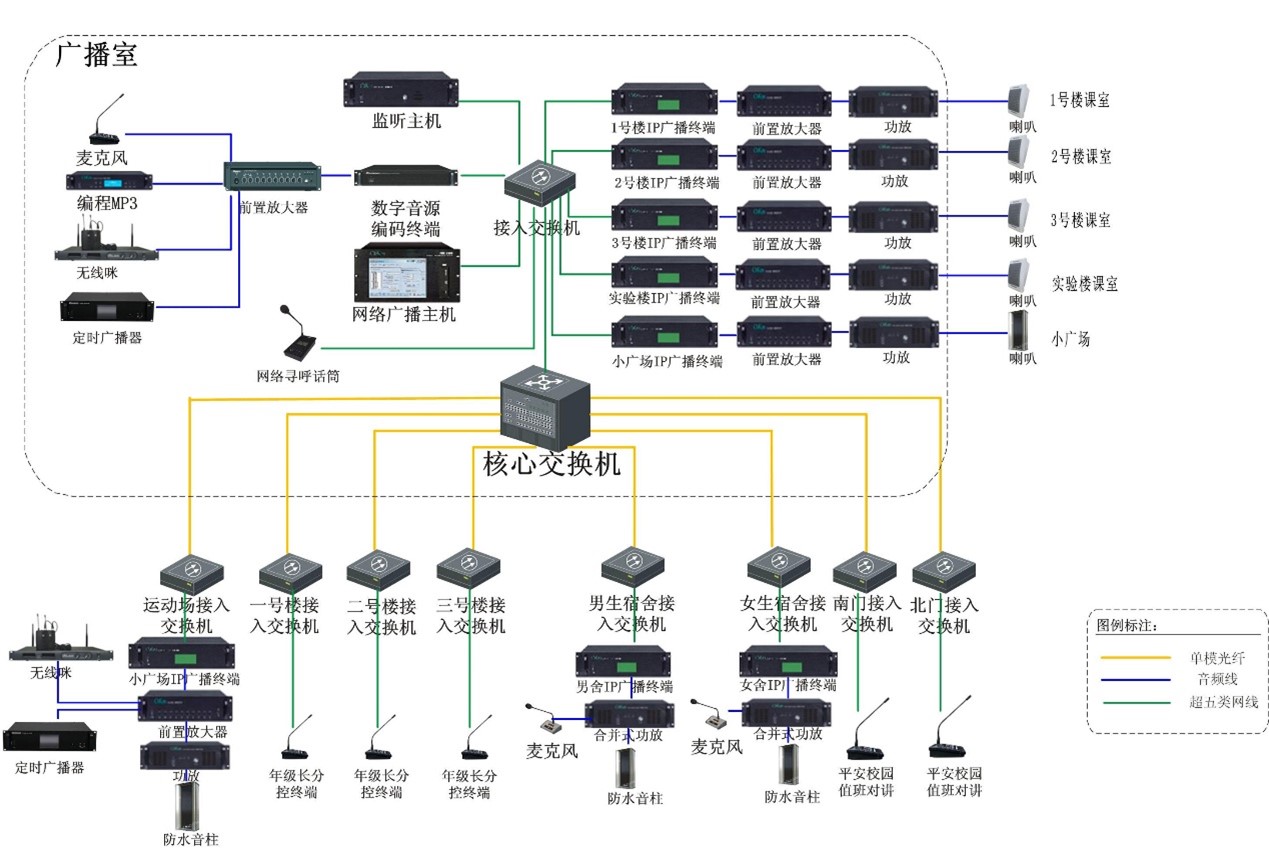

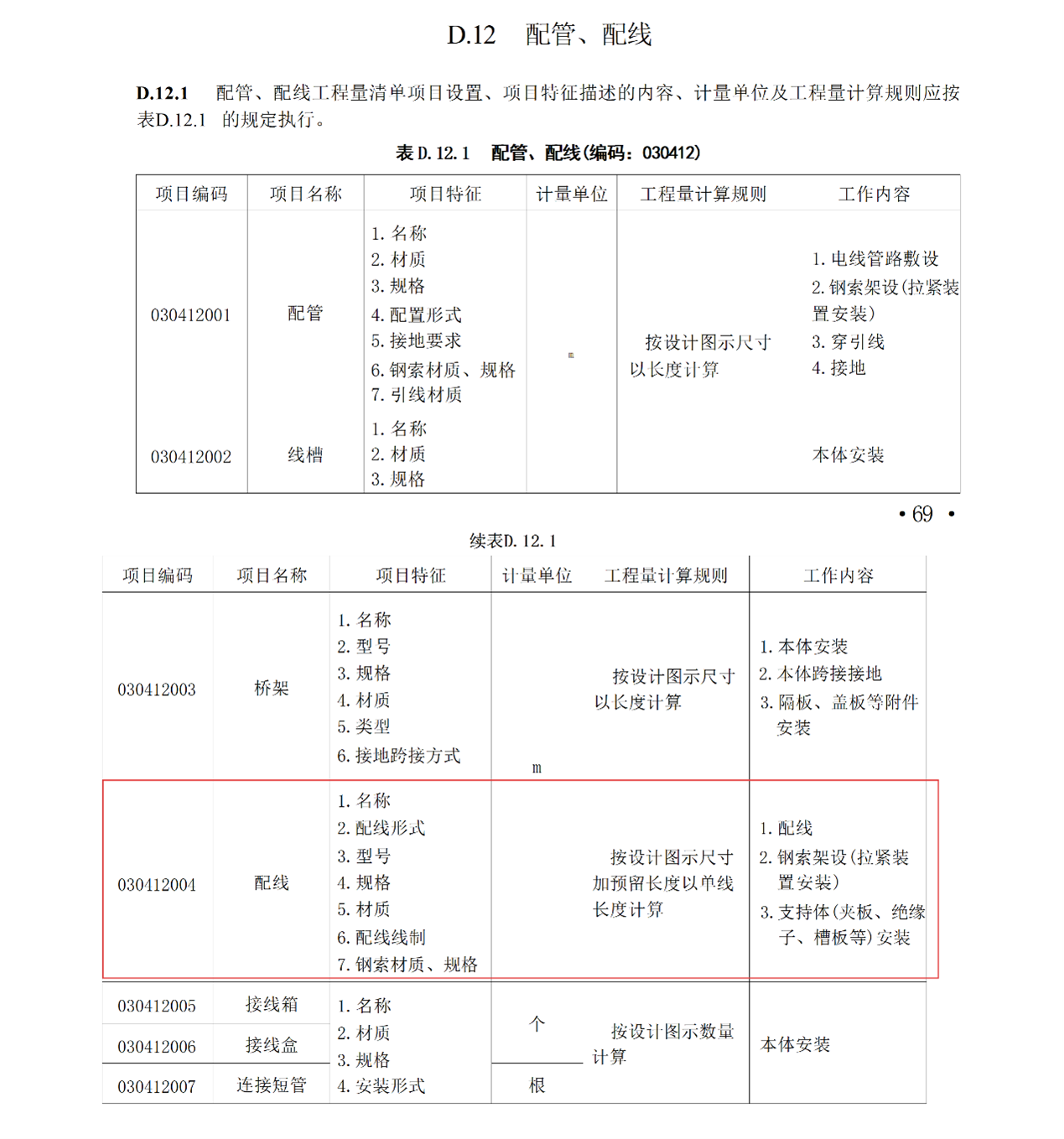

二、清单计量规则

三、案例分析

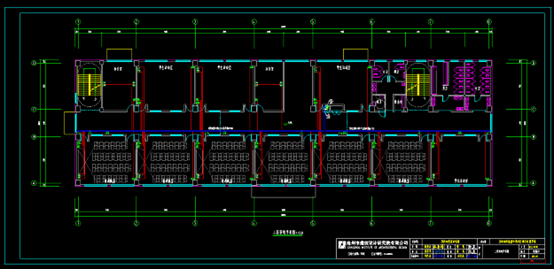

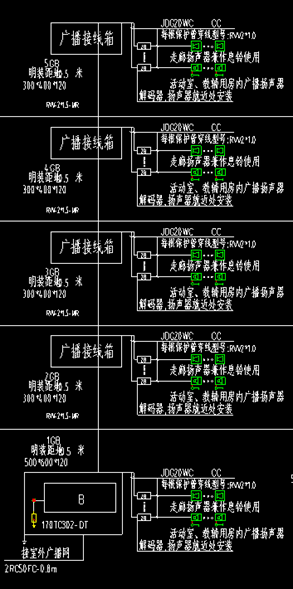

1.观察二层弱电平面图和广播系统图，本案例以二层广播系统为例计算配线工程量。其中2GB广播接线盒明装距地0.5米，规格为300*400*120，扬声器(走廊内,扬声器兼作息铃使用)和扬声器(教室内,广播扬声器)都距地2.4m安装，配线为2根RVV-1.5。

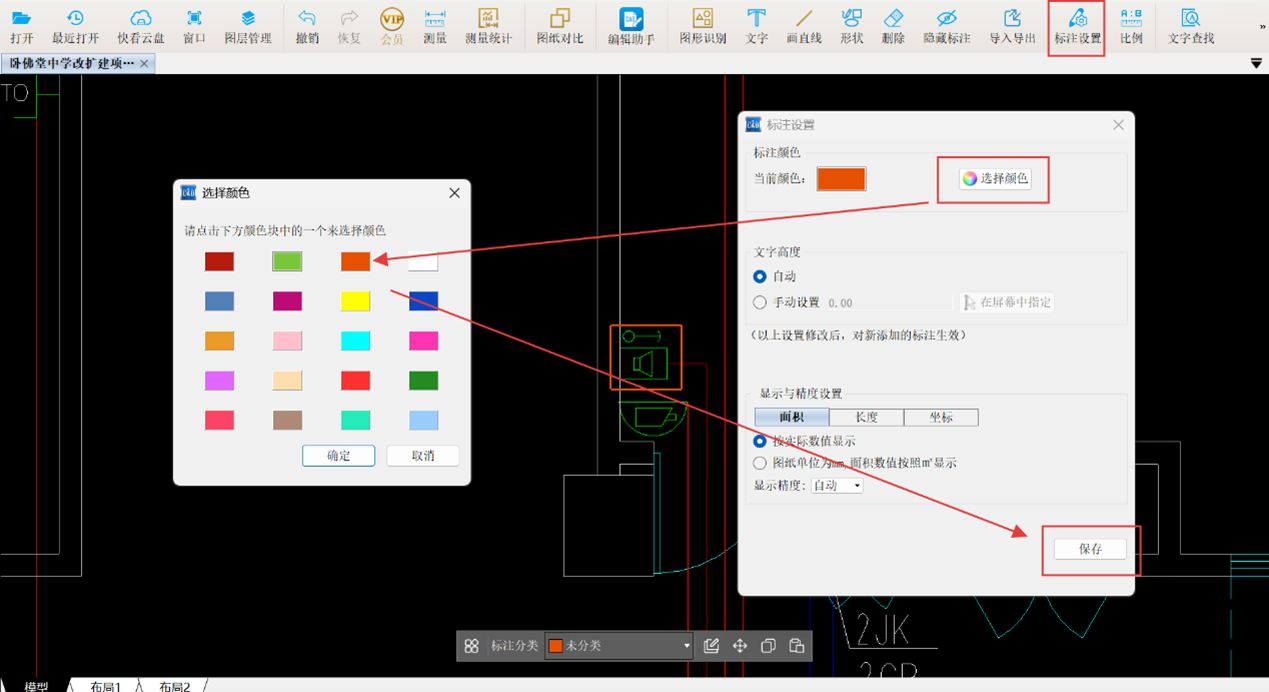

2.为区分两种扬声器配线，使用CAD快速看图中的【标注设置】功能，将扬声器（教室内、广播扬声器）的配线标注颜色改为橙色，将扬声器(走廊内,扬声器兼作息铃使用) 的配线标注颜色改为绿色。

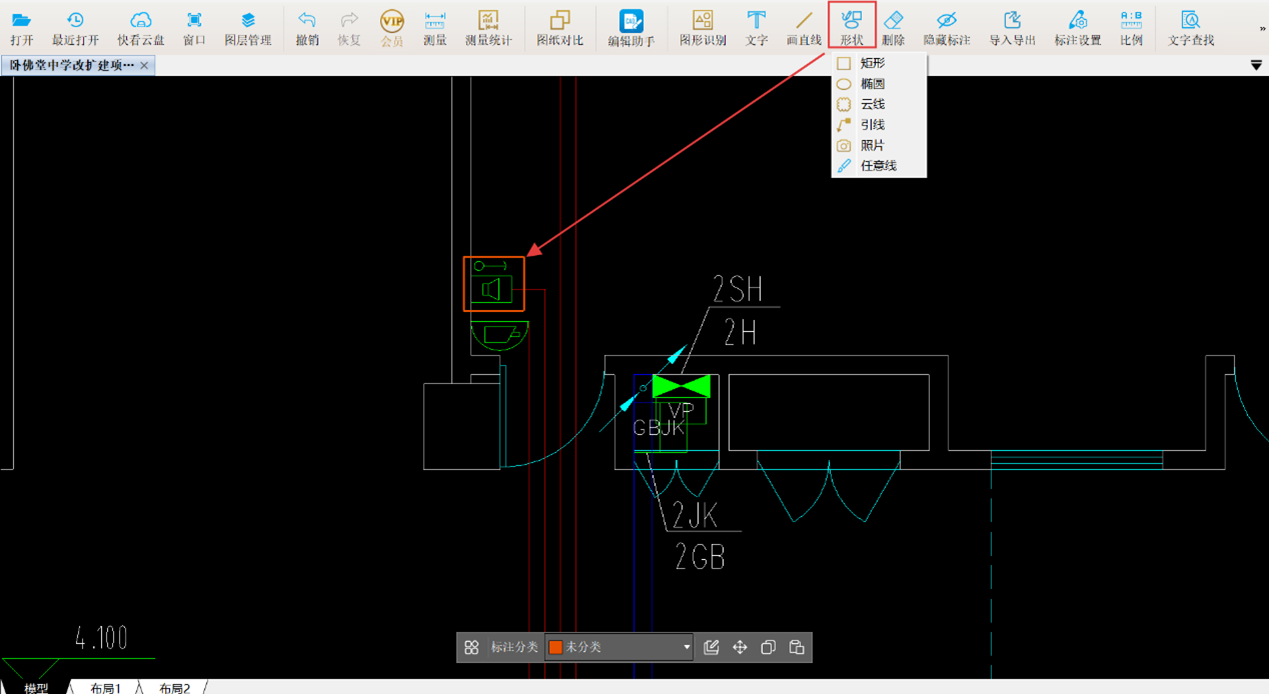

在复杂图纸中，为免少算或误算配线，可利用【形状】功能，将两种扬声器分别用橙色和绿色框选出来。

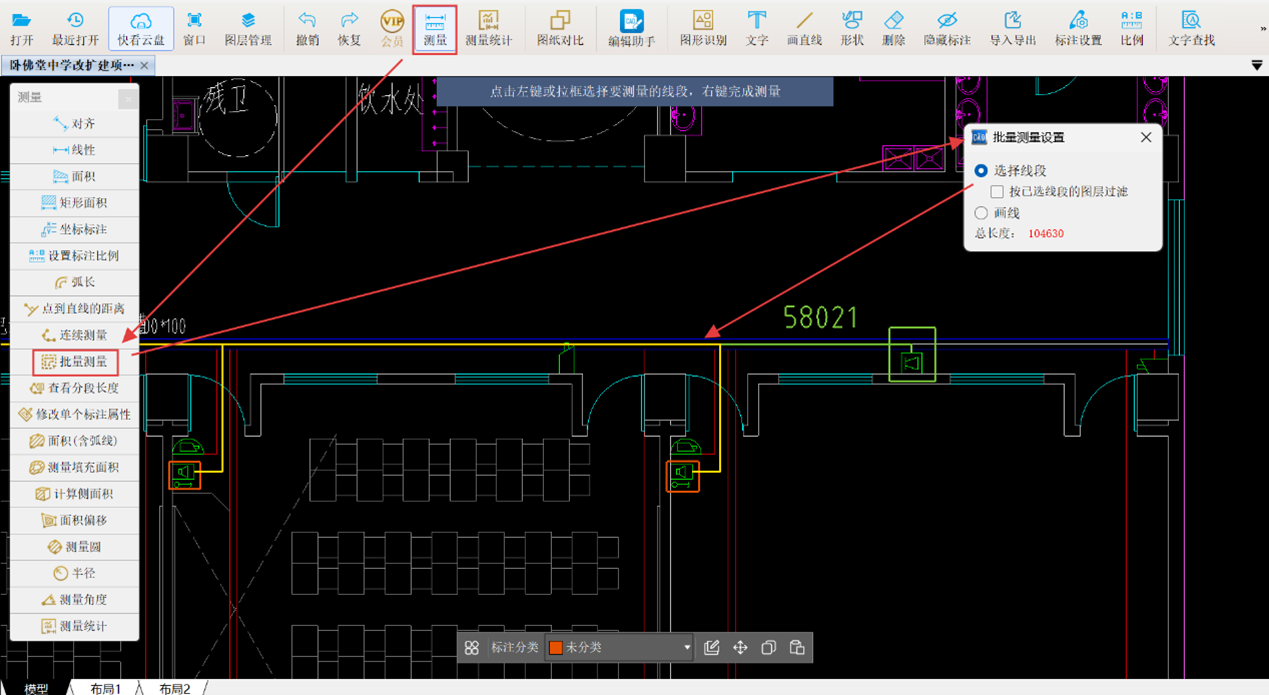

3.依次点击CAD快速看图中【测量】【批量测量】功能，该功能可以选取线段也可以自主画线如桥架和线槽内的配线。如图所示，扬声器(教室内,广播扬声器)的配线水平长度为104.63m。

竖向配线：4（楼层高度）-0.5（广播接线盒离地高度）+（0.3+0.4）（附加长度）+【4（楼层高度）-2.4（扬声器离地高度）】*12（12条）=23.4m。

扬声器(教室内,广播扬声器)的配线总长=水平配线+竖向配线=104.63+23.4=128.03m。

扬声器(走廊内,扬声器兼作息铃使用)的配线方法与上述相同，配线长度为81.421m, 二层广播系统配线长度为（128.03+81.421）*2（2根）=418.902m。

【批量测量】、【形状】、【标注设置】等功能，能够快速、精准地辅助我们计算配线工程的工程量。例如，【批量测量】功能可一键统计多条线路长度；【形状】功能能精准标注图纸细节，突出呈现关键信息；【标注设置】则可将测量结果分类归档，便于复查与统计。这些功能大幅降低了手算的时间成本与错误风险，显著提升了我们的工作效率与结果准确性。
