在电气工程造价中，防雷接地工程的工程量计算常让人感到困惑。其系统构成复杂，安装方式多样，且极易遗漏细节。本文将围绕防雷接地系统的核心构成，结合设计说明与定额，清晰梳理计算要点、注意事项，利用CAD快速看图提升效率。

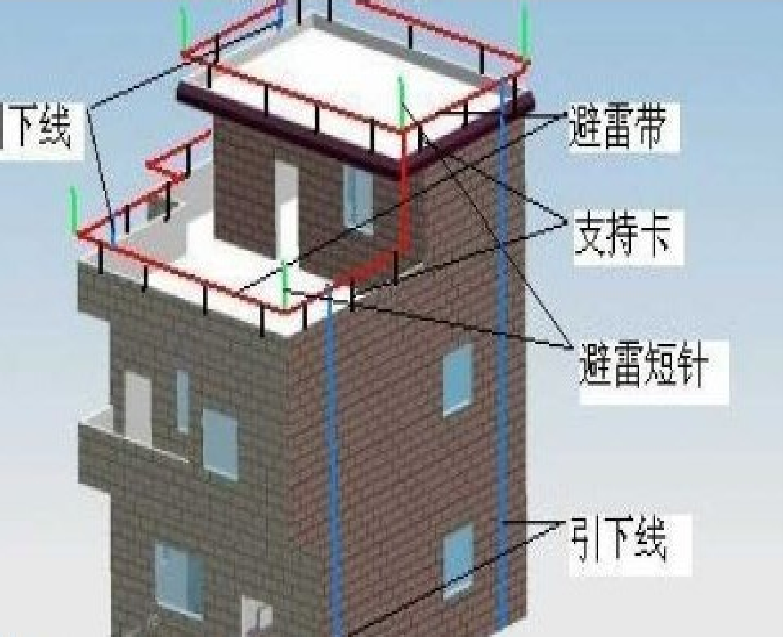

一、 系统主要构成

防雷接地系统主要由以下几部分构成，它们是准确计算的基础：

1. 避雷带（接闪器）： 屋面的主要接闪装置，通常采用φ10、φ12或φ16的镀锌圆钢。

2. 支持卡子： 用于固定避雷带，其安装费用通常已包含在避雷网的定额子目内，不需单独计算。

3. 避雷短针： 用于保护突出屋面的设备或构件。

4. 引下线： 连接接闪器和接地装置的导体，将雷电流引入大地。

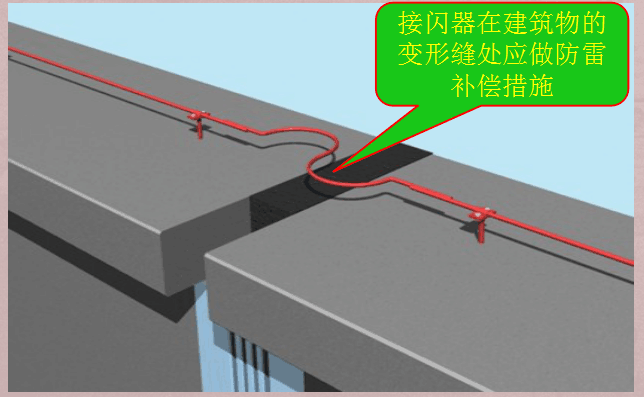

*特别注意：变形缝处理

当建筑物长度较大设置变形缝时，接闪器在此处需做防雷补偿措施（即做跨接）。此部位非常容易遗漏，计算时务必注意。

二、 安装方式与定额套用

不同的安装方式对应不同的定额子目和单价，准确区分是合理计价的关键。

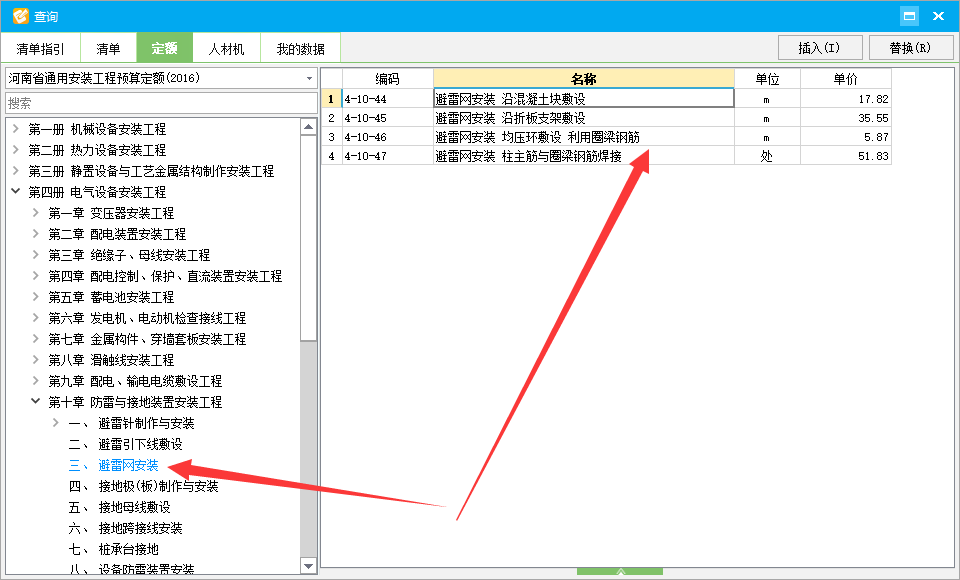

1、避雷网安装方式

①沿混凝土块敷设： 在预制混凝土块上安装。

②沿折板支架敷： 利用屋面折板处的支架安装。

③均压环敷设： 利用圈梁钢筋敷设，需计算柱主筋与圈梁钢筋的焊接点。

2、引下线安装方式：

①利用金属构件引下。

②沿建筑物、构筑物引下。

③利用建筑结构钢筋引下： 这是最常见的方式，需注意与定额的对应。

三、 工程量计算内容与易漏点

以下是需要计算的核心内容，这6项为需要计算“跨接”的部位，务必对照设计说明逐一排查：

1、屋顶无动力风帽： 每个算1处跨接。

2、出屋面排水铸铁管： 每个算1处跨接。

3、屋顶风机： 每个算1处跨接。

4、竖井桥架： 每根竖直桥架的上、下端各算1处跨接（需区分强电、弱电、消防电等不同桥架）。

5、水井暖井：每根竖直立管上下端各一处（注意区分每根管子的高低区）。

6、有出外墙的金属管道和桥架：入到室外土方内的计算，主楼进入地库位置的不计算，每个1处。

四、 重要计量规定与定额解读

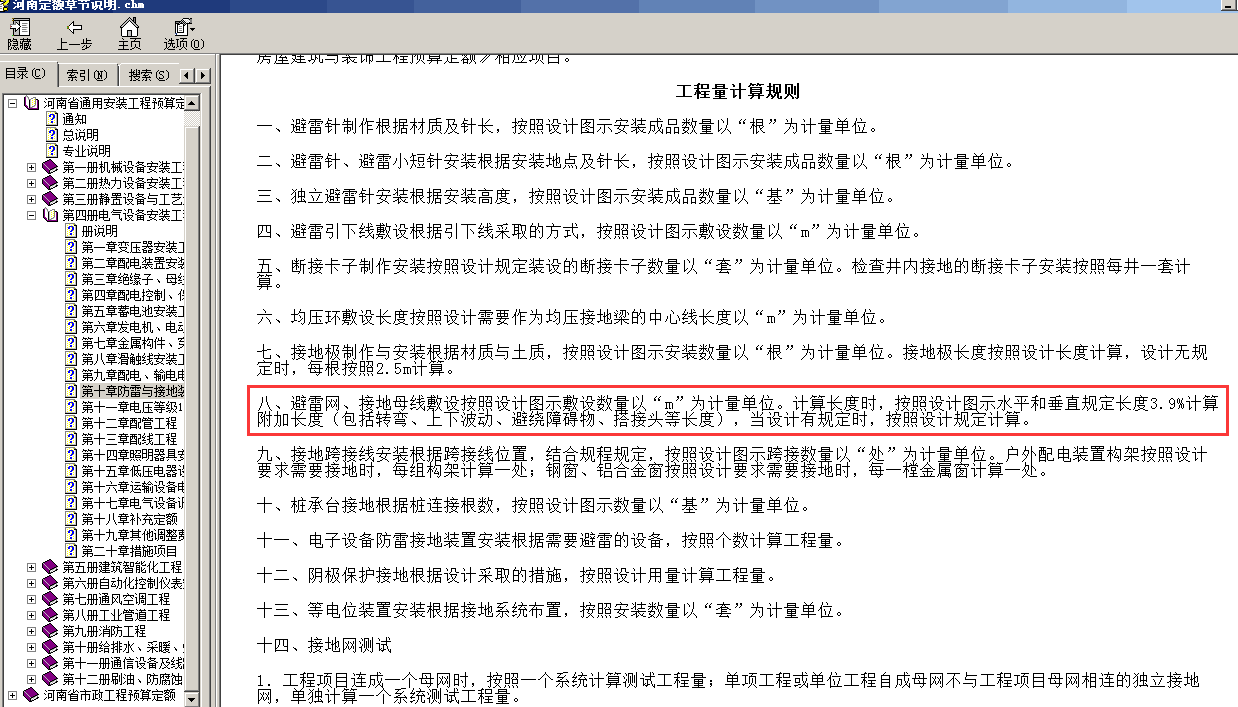

1、附加长度（3.9%）： 只有由安装单位另外敷设的圆钢、扁钢（如避雷网、接地母线），才按设计图示长度另计3.9%的附加长度（含转弯、波动、搭接等）。利用结构主筋作为引下线或均压环的，不计此系数。

2、焊点计算： 根据2016定额规则，焊点不再单独计取费用，其成本已包含在相应定额子目中。

3、跨接是否计算？避雷引下线与屋顶避雷网的连接跨接，定额已综合考虑，不另行计算。 这与第1-6条中设备、管道的跨接是不同的概念。

五、CAD快速看图应用

实际计量工作离不开CAD软件的高效应用：

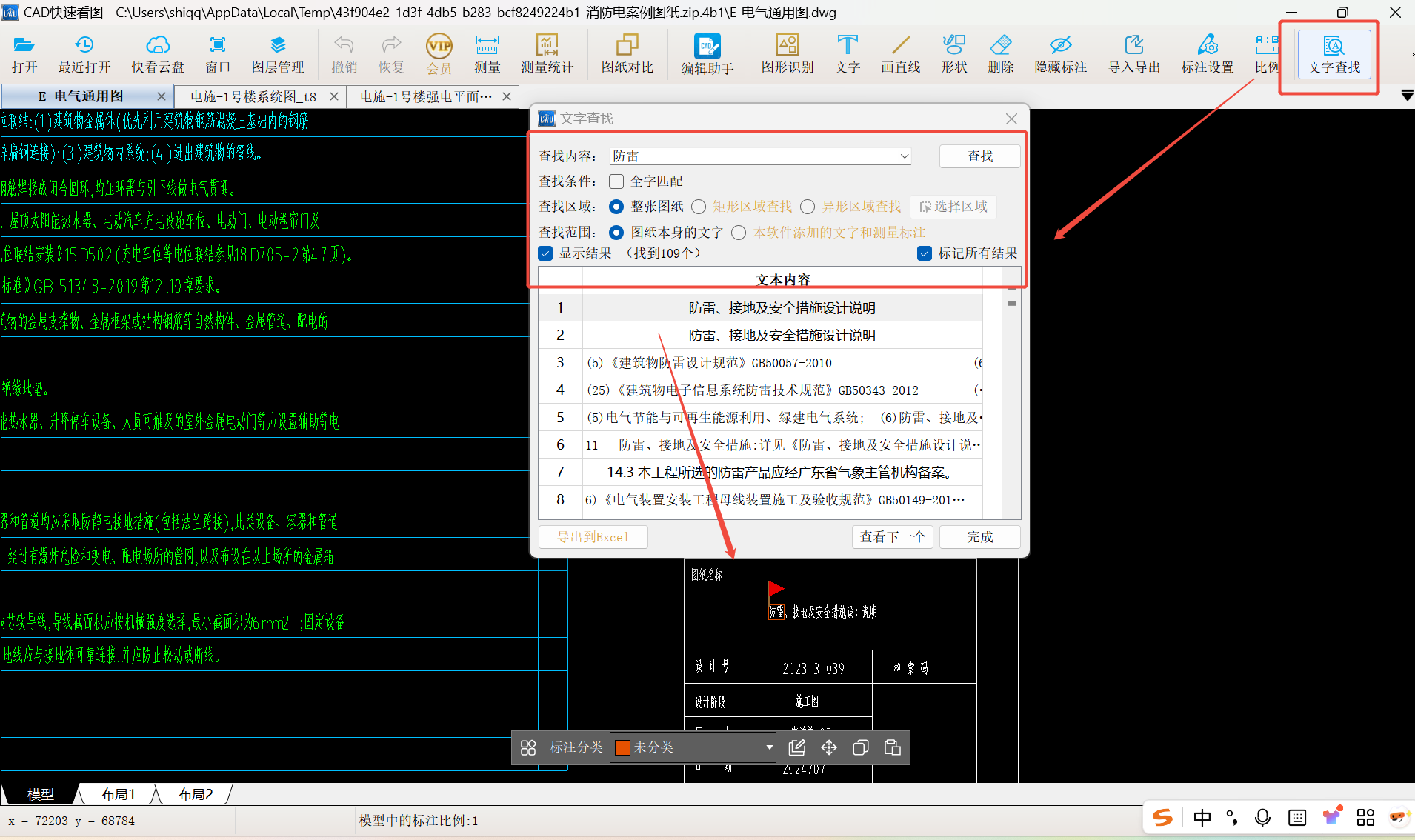

1. 文字查找功能：

应用场景： 快速定位关键信息。在计算前，使用“文字查找”功能，输入“防雷”、“接地”、“LEB”、“均压环”等关键词，快速定位到设计说明中的相关条款和图纸中的详细标注，确保计算要求无遗漏。

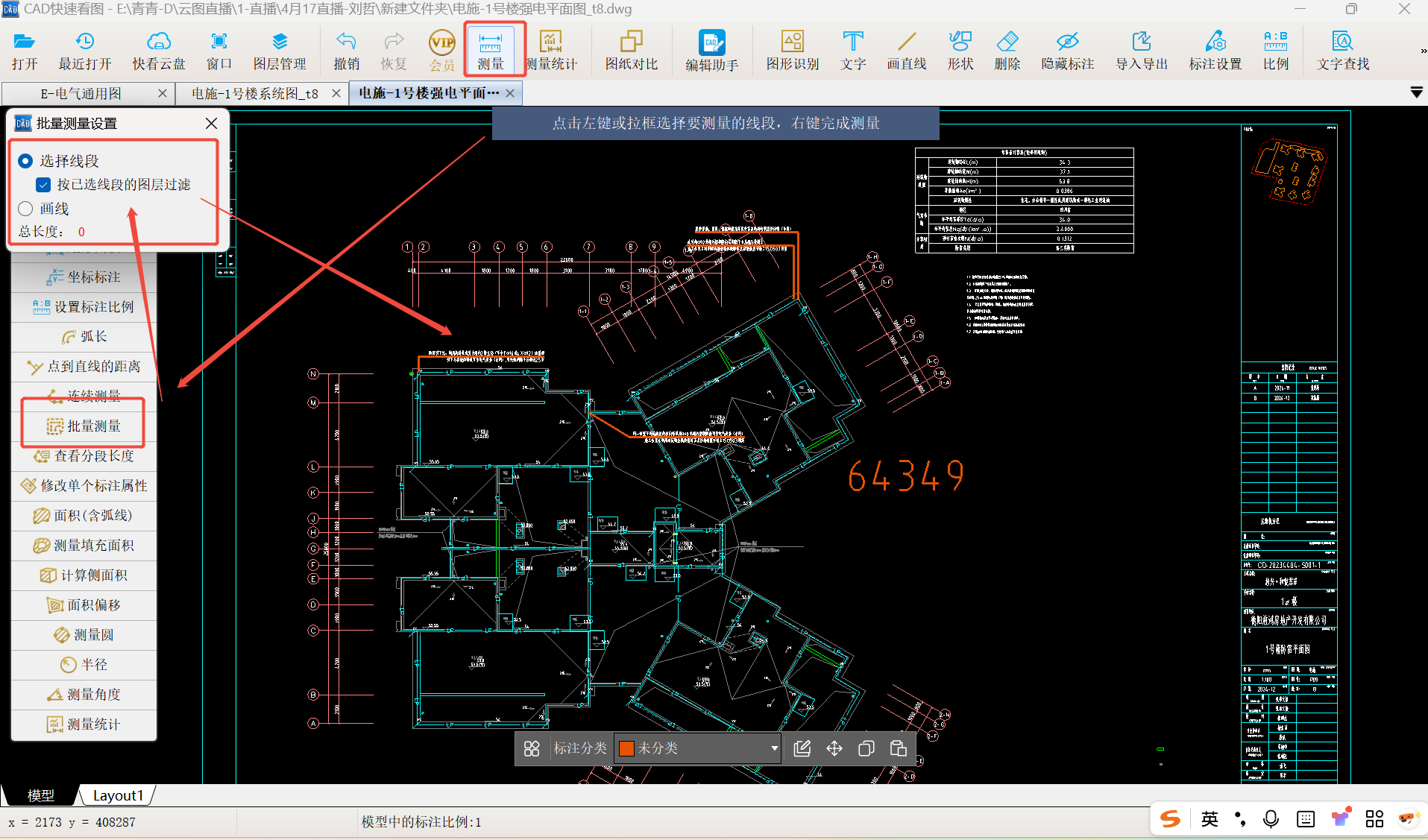

2. 批量测量功能：

应用场景： 高效计算引下线长度。

使用CAD快速看图批量测量功能，勾选按已选择的图层过滤，选择防雷引下线，拉框选择测量图纸范围，一键快速得出总长度，极大提升计算效率。
