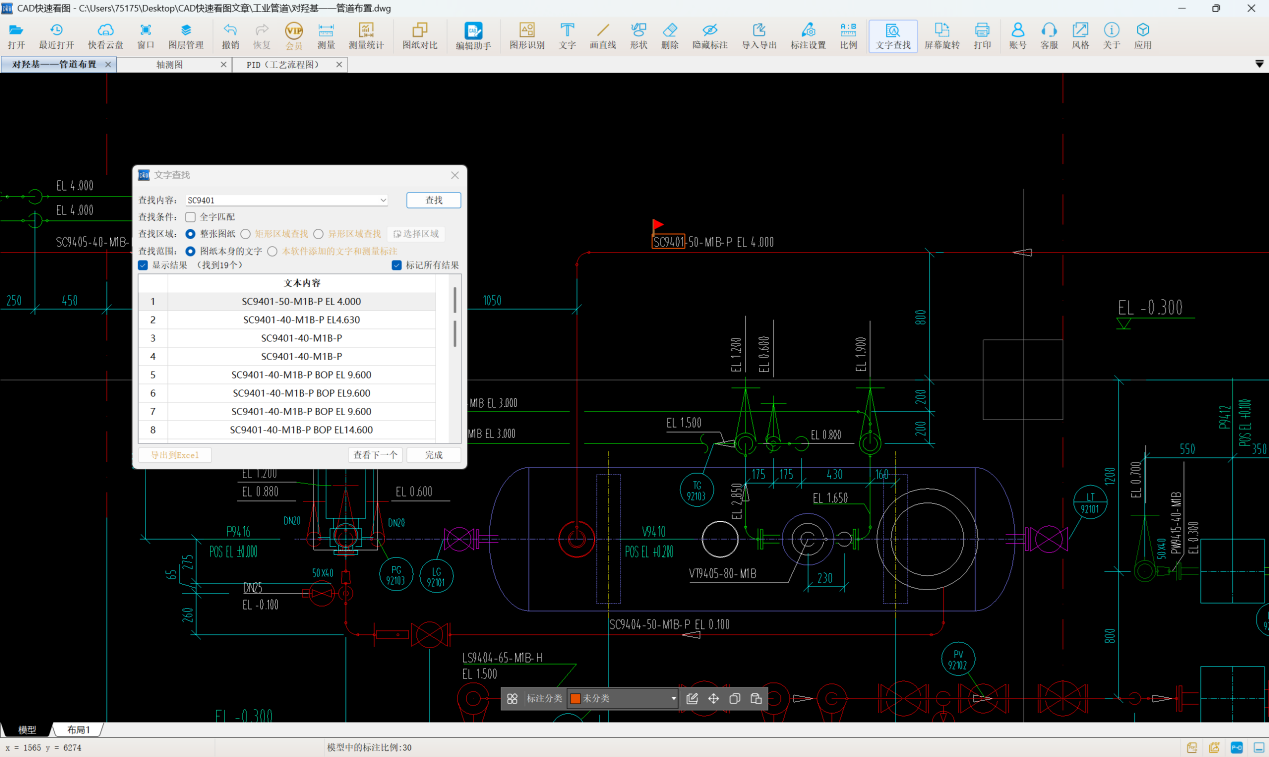

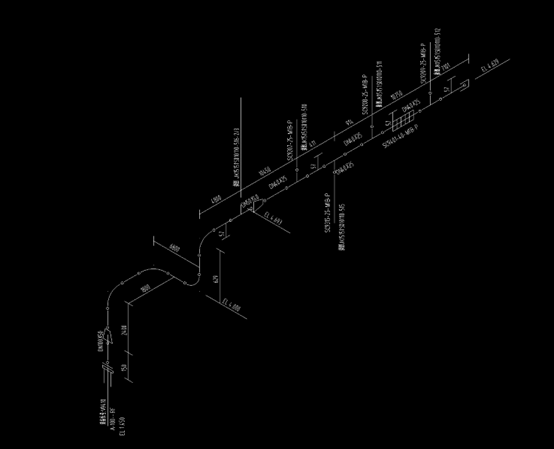

工业管道里弯头、三通这些管件怎么分类和计数，用CAD快速看图的“文字查找”功能，能秒速定位、对照图纸，统计管件数量又快又准。

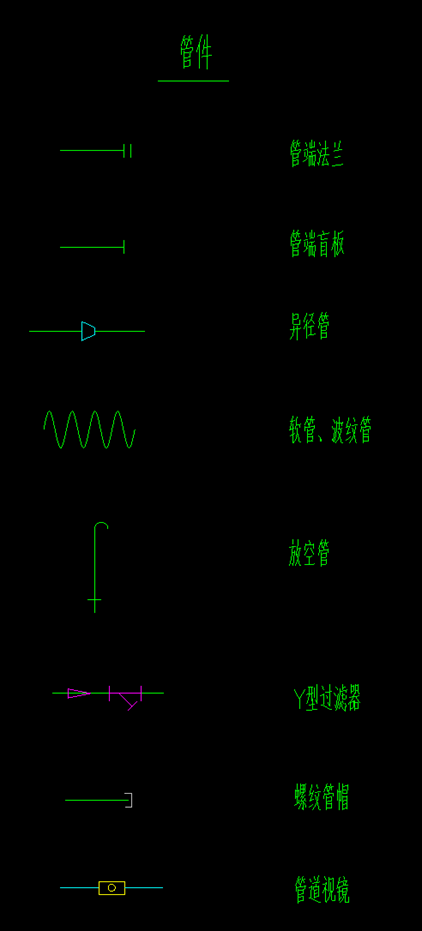

一、工业管道工程常用管件

工业管道工程常用管件包括弯头、现场摔制大小头、三通（四通）、管接头、管帽、仪表凸台、焊接盲板等。

二、工业管道工程常用管件的分类

1.弯头。弯头按制造方法可分为以下几种。

（1）冲压弯头：直径＜200mm，直接用无缝钢管压制，一次成型，不需焊接。

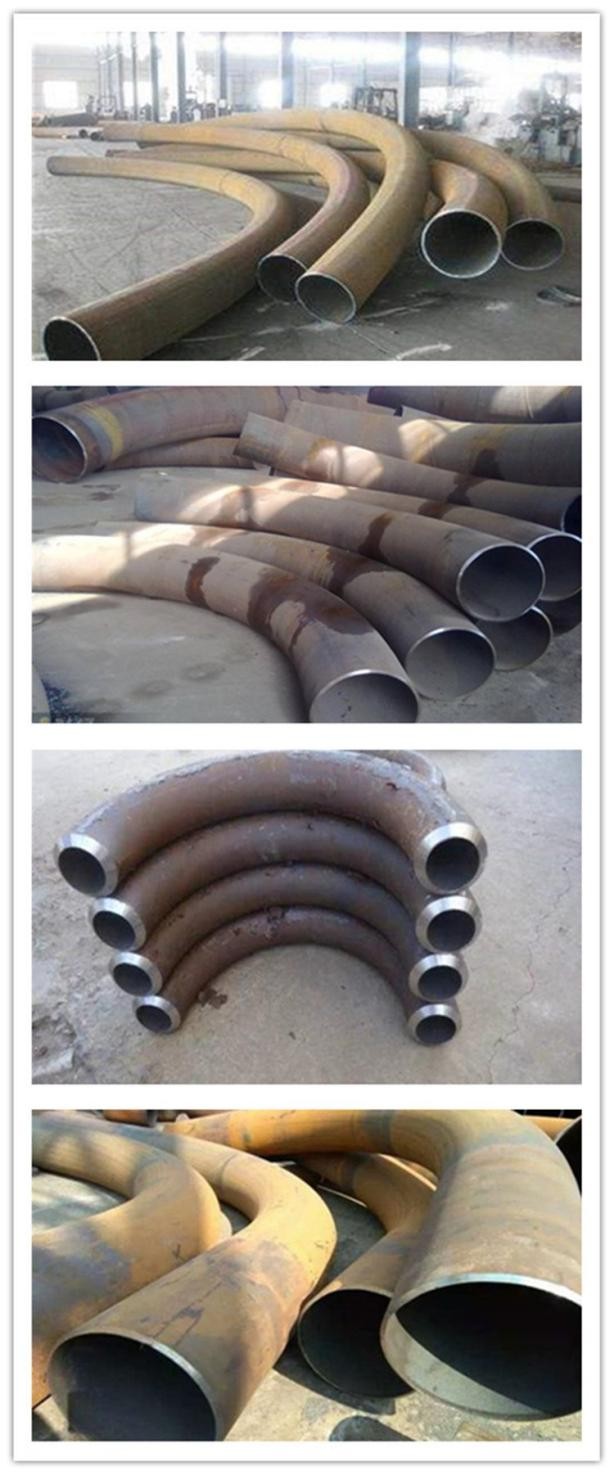

（2）煨制弯头：用管材直接煨制而成，一般用于小口径或弯曲半径没有要求的管道。

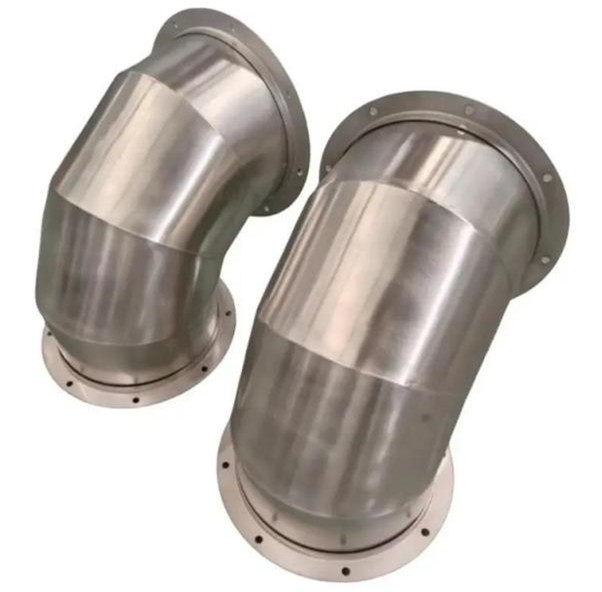

（3）焊接弯头：俗称虾壳弯，用钢板卷制或用钢管焊接制成。

2.现场摔制大小头。所谓现场摔制大小头就是缩口，将大口径的一端加热到红热状态，用锤砸，使其口径缩小，成为一头大一头小的管件，俗称“大小头”或“变径”。有时两端口径差异太大，就把大口径管的一端先割去几条弧面三角形片，然后加热到红热状态，再用锤砸，使其割去的缺口再靠到一起形成接缝，并将形成的小端口整圆，最后将接缝焊好。

3.主管挖眼三通。所谓主管挖眼三通，就是直接在主干管上挖个洞接上分支管。

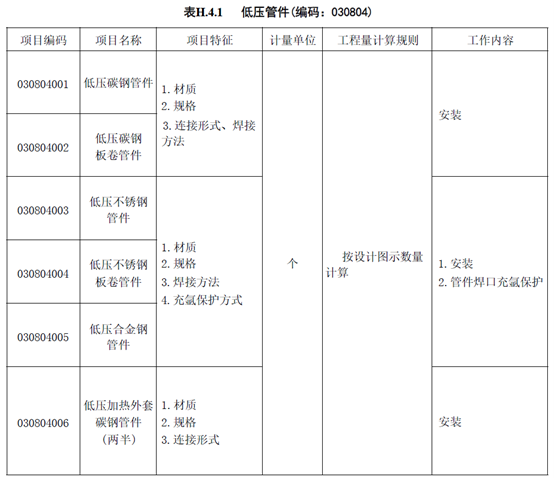

三、低压管道计量规则

各种管件连接均按不同压力、材质、连接方式，不分种类，以“个”为计量单位。
