秒懂阀门，图形识别秒计量外螺纹安全阀、蝶阀

阀门有很多种。外螺纹安全阀、蝶阀的区别在哪，本文通过定义、工作原理、符号含义教您轻松识别，CAD快速看图的文字查找功能快速定位图纸位置，图形识别功能识别阀门个数。

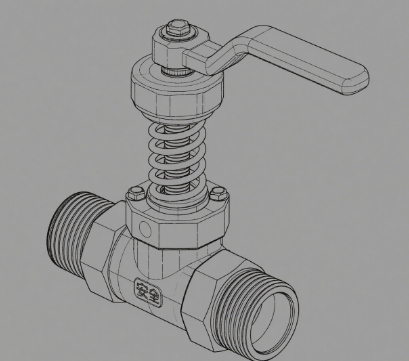

一、外螺纹安全阀

1、定义

外螺纹安全阀是一种通过外螺纹连接方式与设备或管道相连的安全阀，主要用于保护设备和管道在超压情况下的安全运行。

2、工作原理

正常情况下，外螺纹安全阀处于关闭状态，阀瓣紧贴阀座，弹簧处于压缩状态。当管道内压力超过设定值时，阀瓣受到压力作用上升打开阀门，管道内的介质通过阀门释放，直到压力降至设定值以下，阀瓣受到弹簧力的作用下降关闭阀门，从而控制管道压力。

3、符号含义

外螺纹安全阀A21H-16C

含义：“A” 表示安全阀；“2” 表示外螺纹连接；“1” 表示弹簧微启式；“H” 表示密封面材料为堆焊 D507；“16” 表示公称压力为 1.6MPa；“C” 表示阀体材质为铸钢。

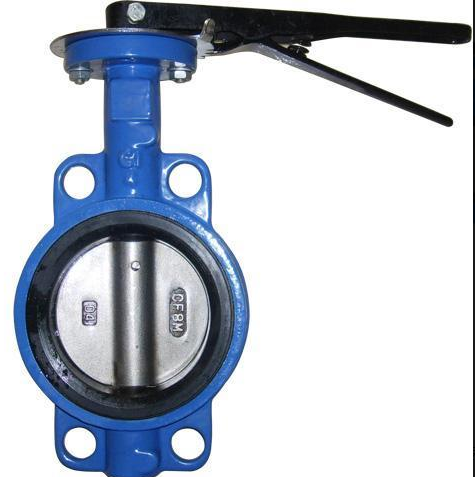

二、蝶阀

1、定义

蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道的开关控制。

2、工作原理

以圆形蝶板作启闭件，在阀体内绕其自身的轴线旋转，旋转角度为 0°-90°，从而达到启闭或调节管道内介质流通的目的。

3、 分类

按结构形式：可分为偏置板式、垂直板式、斜板式和杠杆式等，常见的有中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀。

按密封形式：可分为软密封型和硬密封型，软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

按连接型式：可分为法兰连接、对夹式连接、对焊连接及凸耳对夹连接等。

按传动方式：可分为手动、齿轮传动、气动、液动和电动等。

4、符号含义

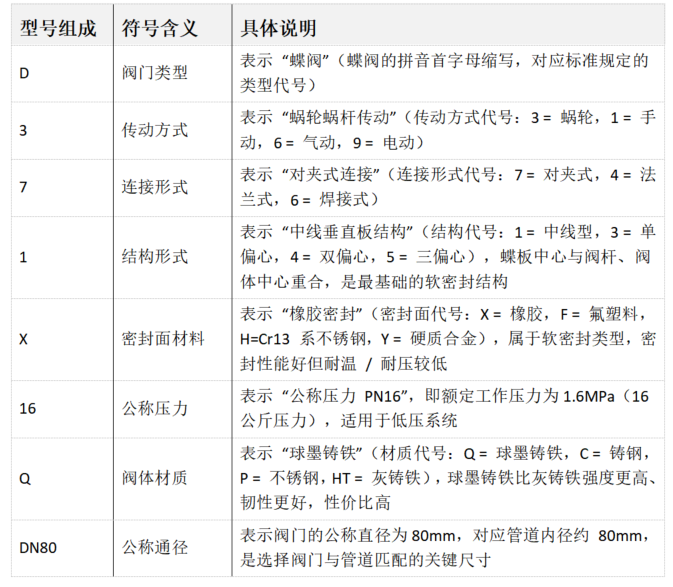

蝶阀 D371X-16Q DN80

三、CAD快速看图常用功能

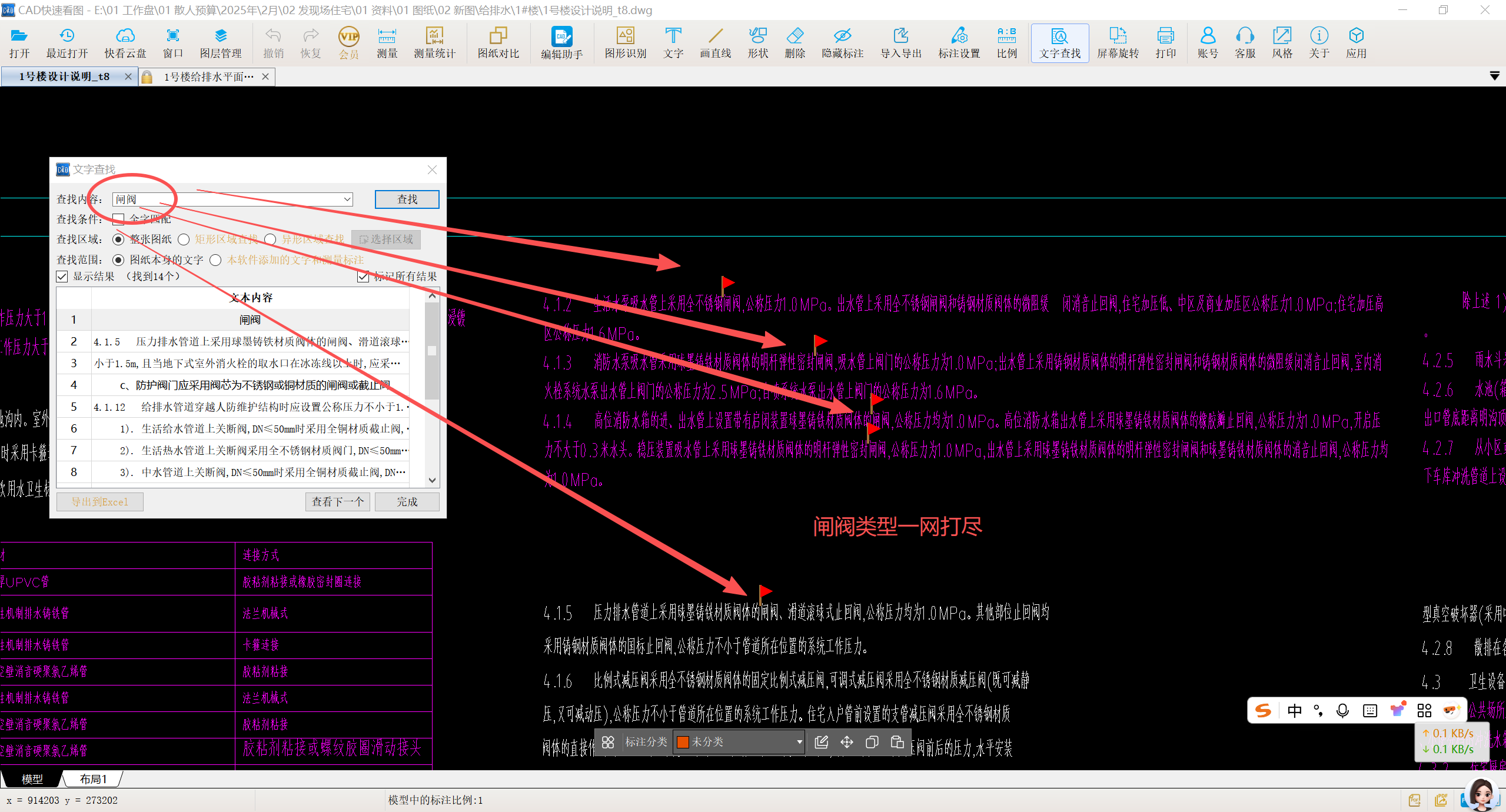

1、文字查找功能

阀门的图纸定位可以通过文字查找功能，轻松定位图纸上所在位置

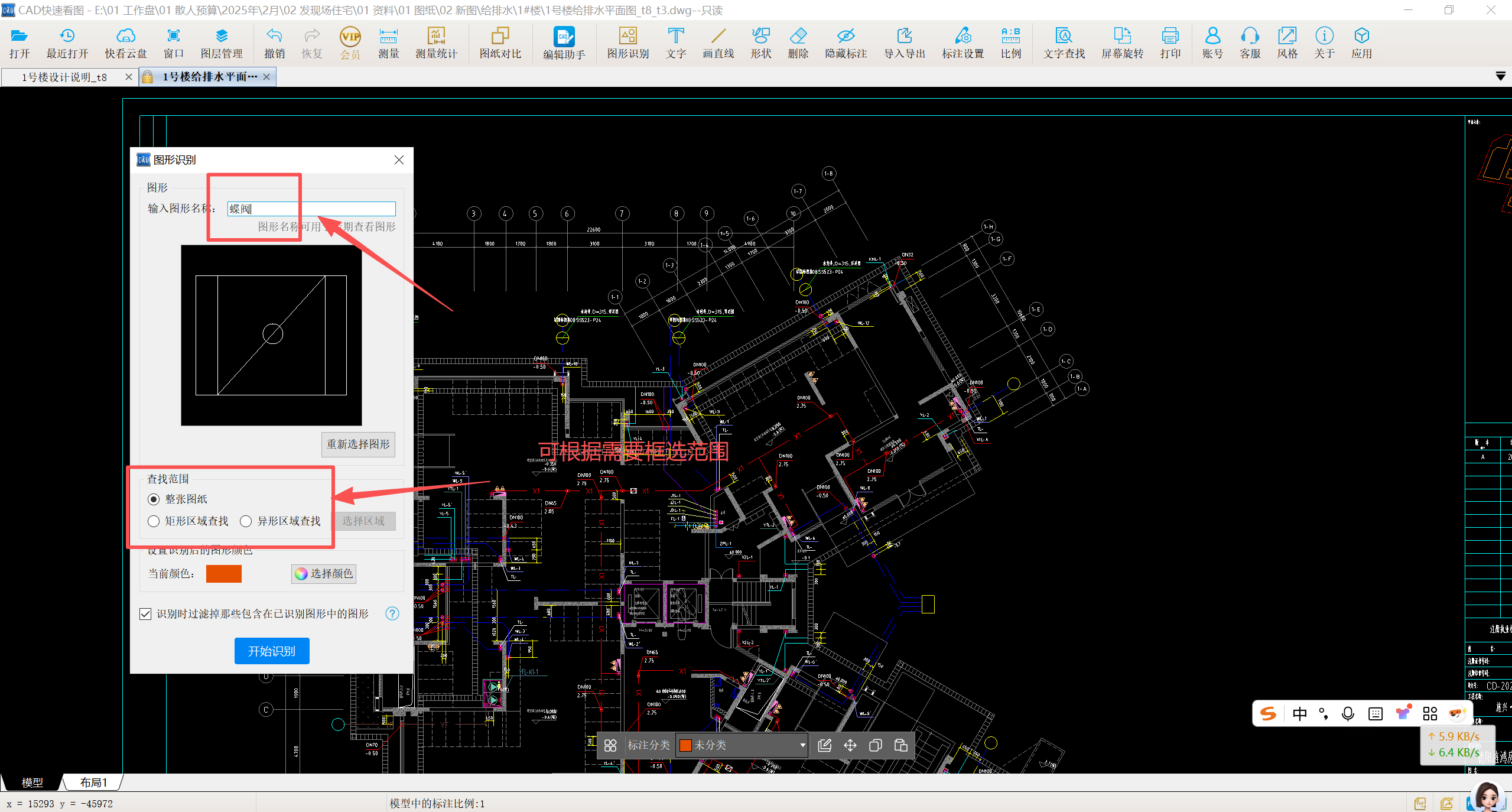

2、图形识别

使用图形识别功能，框选识别图形，输入图形名称，可以根据需要统计范围内的工程量，点击开始识别，比如我只想看一层有多少个，那么我就在图纸中框选一层图纸，点击开始识别。

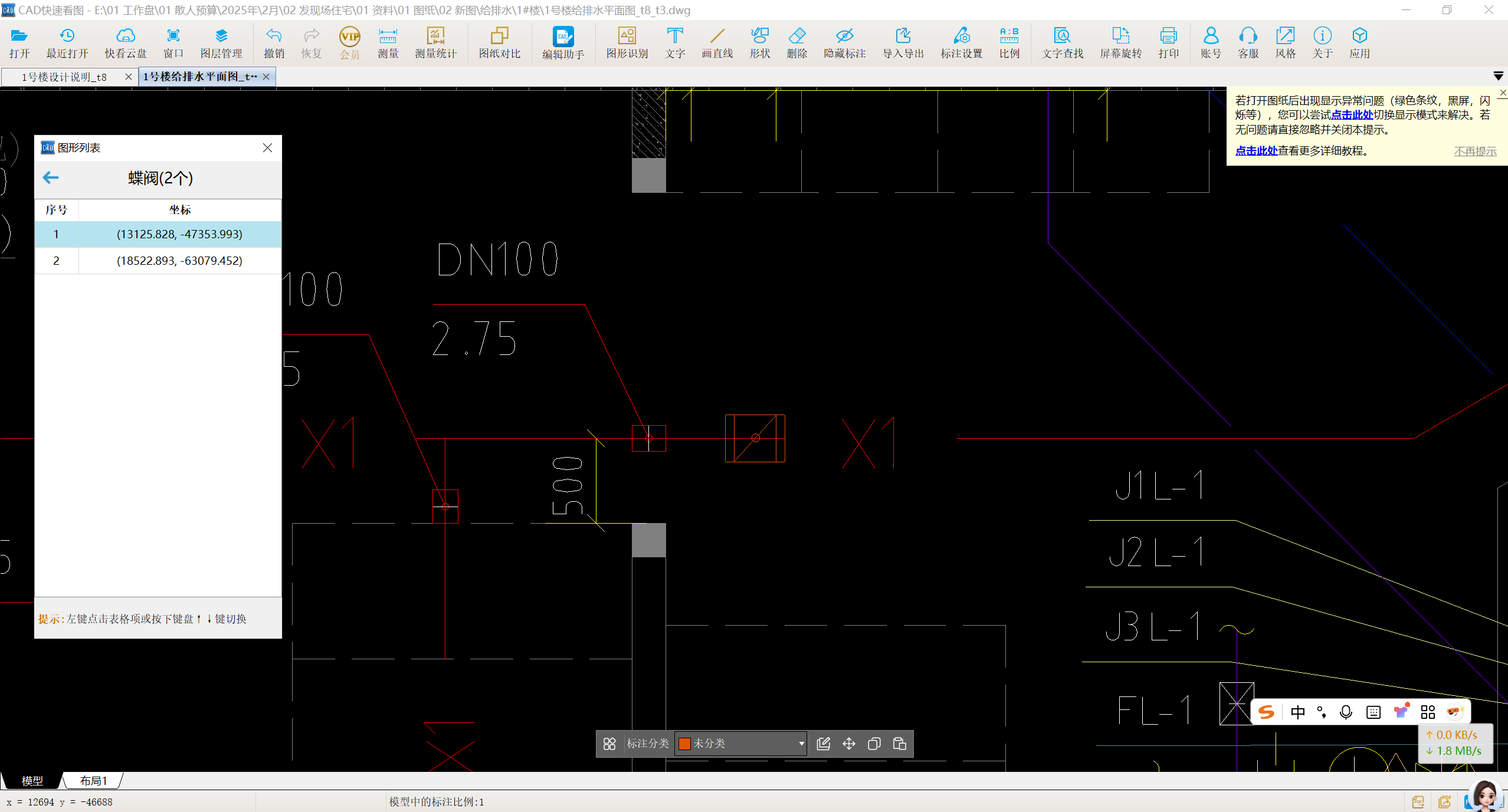

已识别的图例列表，可以双击坐标进行定位反查

阀门的分类，通过以上介绍清晰差异，再用CAD快速看图图形识别秒计量外螺纹安全阀、蝶阀，非常方便。

#外螺纹安全阀#蝶阀#阀门#图形识别#文字查找
