给水管道安装计量全流程详解:从系统知识到连续测量计算管道长度

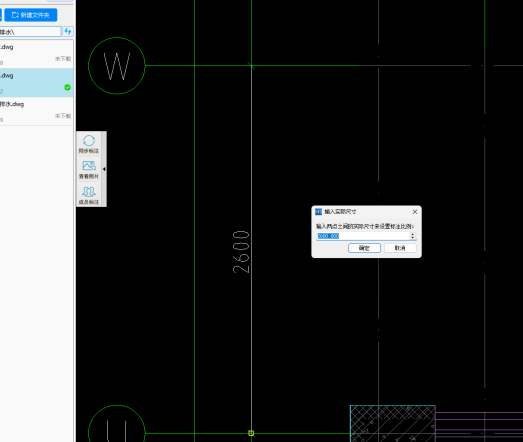

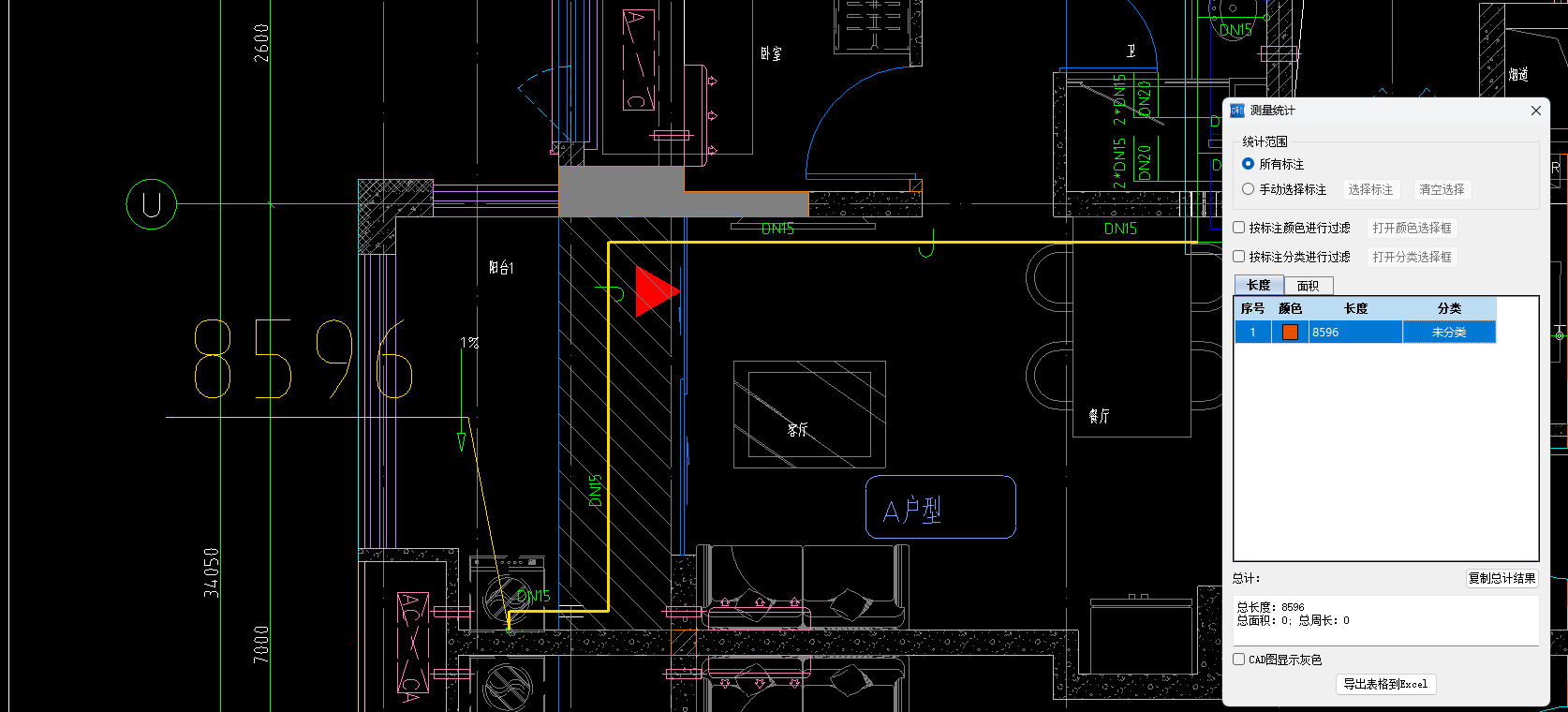

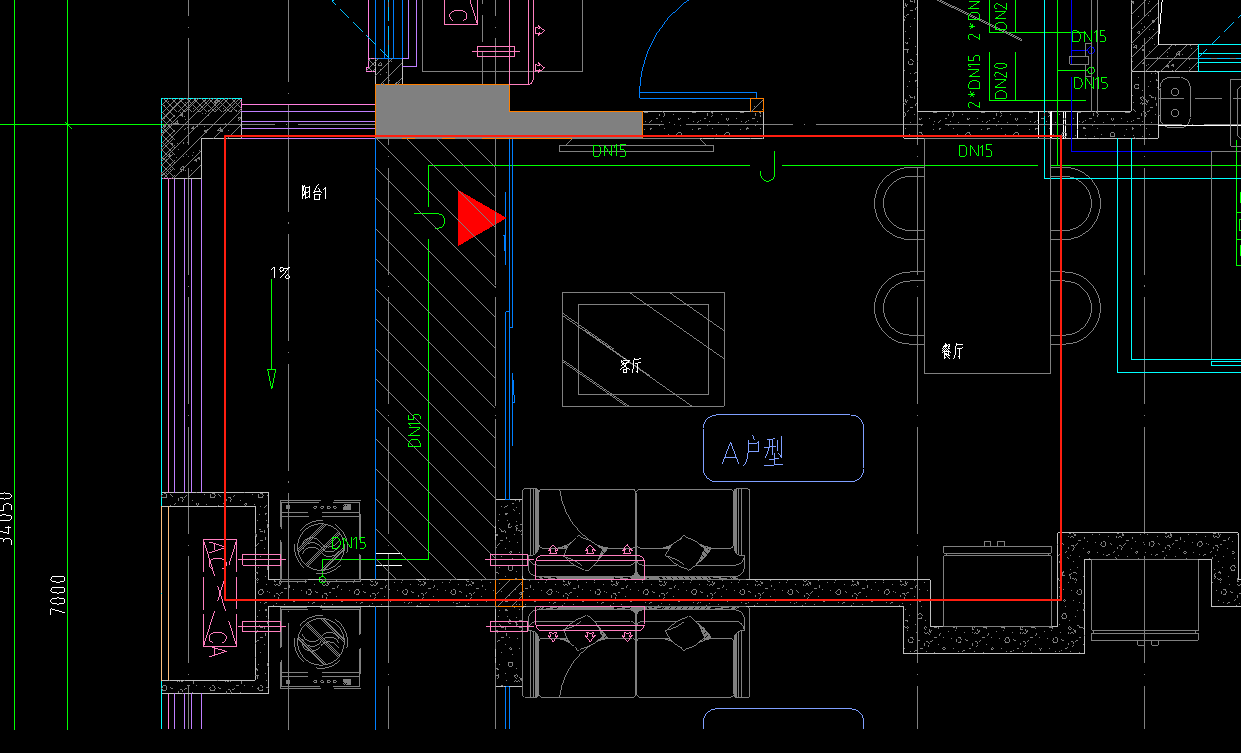

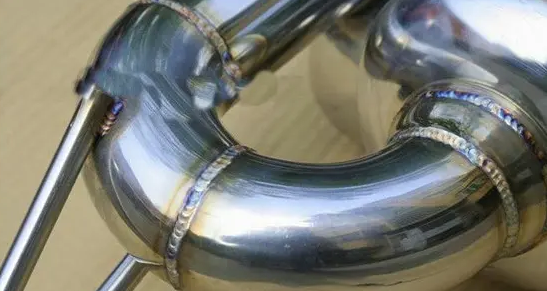

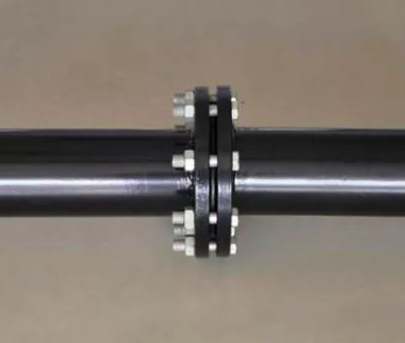

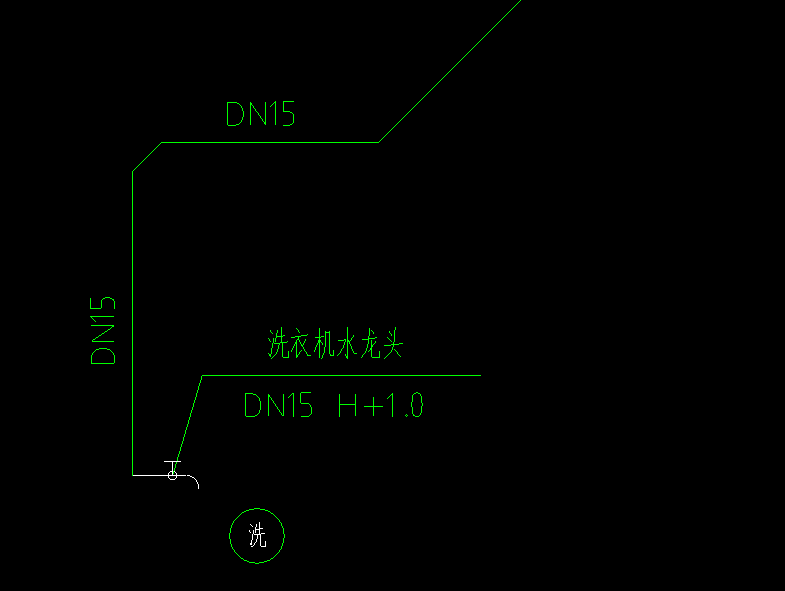

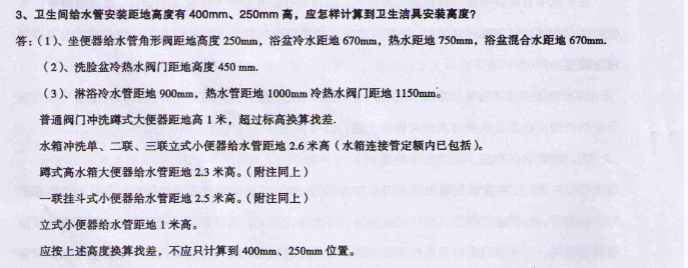

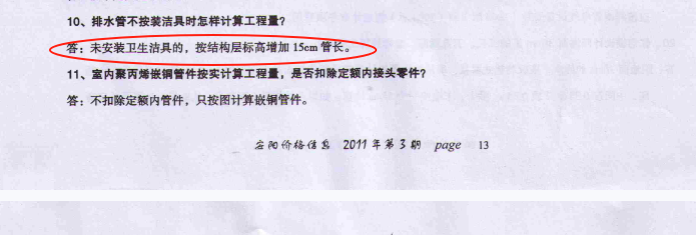

给水系统涉及多种管道及附件，不同材料有不同安装连接方式，结合河南2016定额，利用CAD快速看图连续测量计算某户型内部PP-R管工程量。

一、给水系统组成

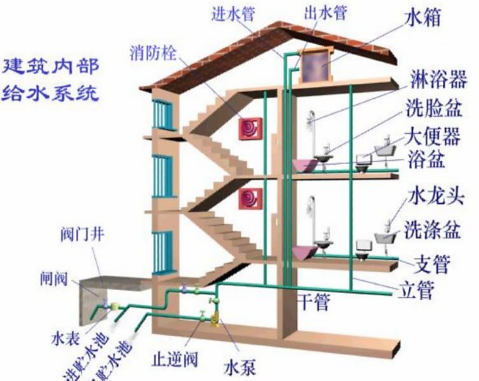

1、室内给水系统组成

1.1、引入管

建筑物的总进水管，它是城市给水管网（配水管网）与建筑给水系统的连接管道。

1.2、水表节点

安装在引入管上，用于计量建筑物总用水量的设备，由水表、水表前后的阀门（如闸阀，用于检修或关闭水表）等组成。

1.3、管道系统

1.3.1、干管：是水平管道，连接引入管和各个立管

1.3.2、立管：向各楼层供水的垂直管道

1.3.3、支管：立管后续的，各楼层的水平水管及家庭立管，直接供各用水点的用水。

1.4、管道附件：控制水流或者调节水流量大小的装置，

1.5、升压及储水设备

当室外给水管网压力不足（如高层建筑）或水量不稳定时，需设置此类设备：

水泵：用于提升水压，满足高层或远距离用水点的压力需求；

水箱、水池：用于储存一定量的水，调节用水高峰与低谷的水量平衡，或在停电、停水时应急供水；

气压给水设备：利用气压罐内的压缩空气维持水压，替代水箱，适用于不宜设置水箱的场所。

二、给水系统常见管材

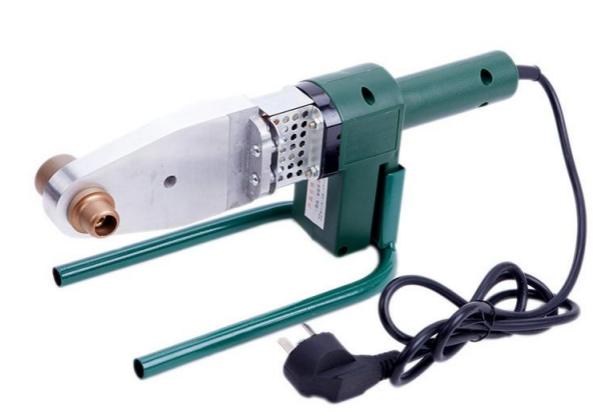

1、PP-R管

无规共聚聚丙烯管或PPR管，具有节能节材、环保、轻质高强、耐腐蚀、内壁光滑不结垢、施工和维修简便、使用寿命长等优点，广泛应用于建筑给排水、城乡给排水、城市燃气、电力和光缆护套、工业流体输送、农业灌溉等建筑业、市政、工业和农业领域。

PP-R 管的现行国家标准为 GB/T 18742.2-2017《冷热水用聚丙烯管道系统第 2 部分：管材》，该标准于 2017 年 10 月 14 日发布，2018 年 5 月 1 日实施。结合常规图纸设计，常用的系列为冷水S4、S5系列；热水S3.2、S2.5系列（详见下表）。

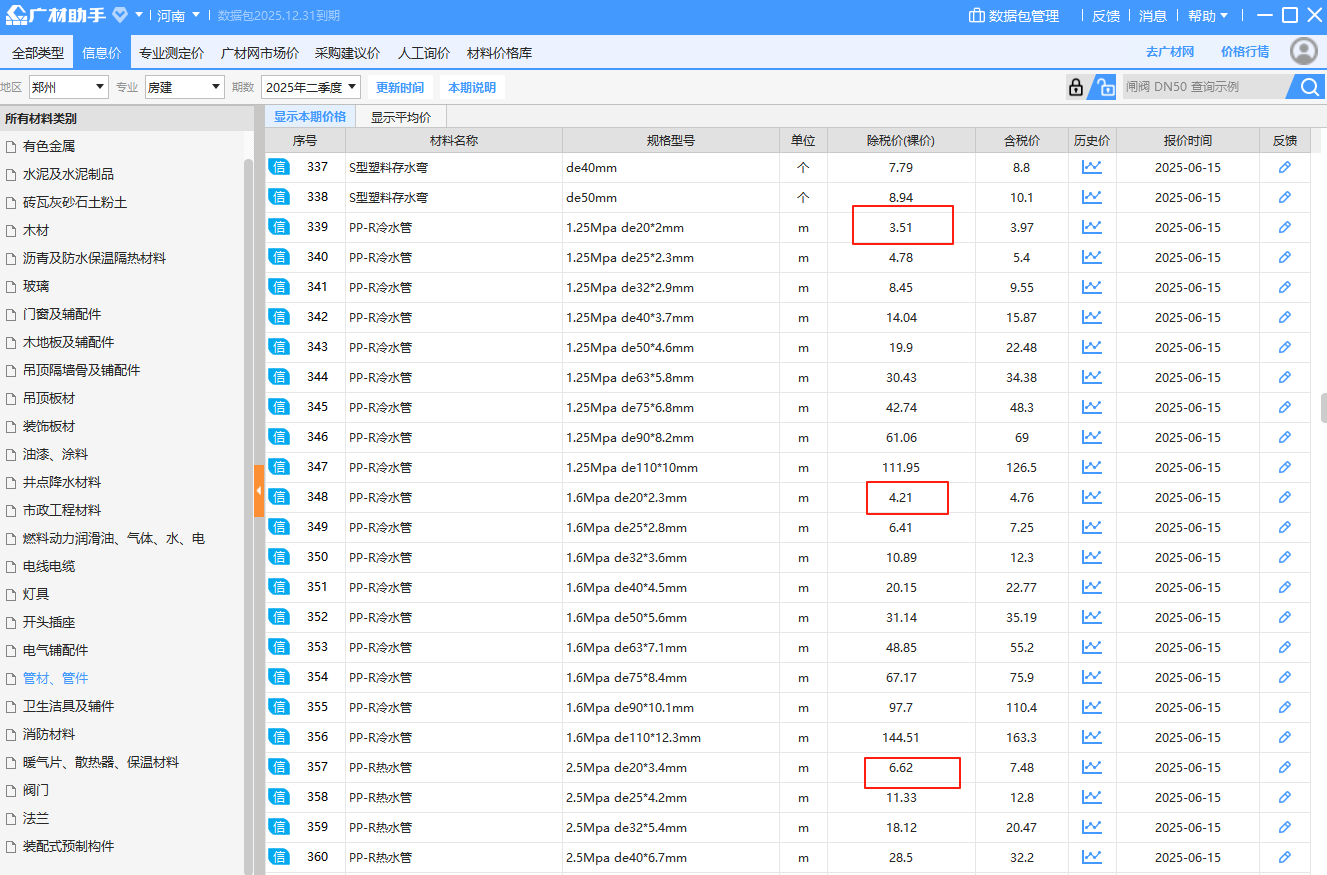

PP-R 管材料价格与系列也有相关关系，系列数值越小，工程压力越高，材料价越贵（如下图所示）。

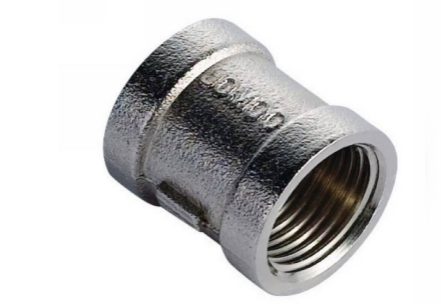

2、镀锌钢管

镀锌钢管是六七十年代国际上的发达国家开发的新型管材，之后被陆续禁用。中国建设部等四部委也发文明确从2000年起禁用镀锌管作为供水管。镀锌钢管抗腐蚀能力强、使用寿命长。镀锌钢管分为冷镀锌钢管、热镀锌钢管，冷镀锌钢管已被禁用，后者还被国家提倡暂时能使用。

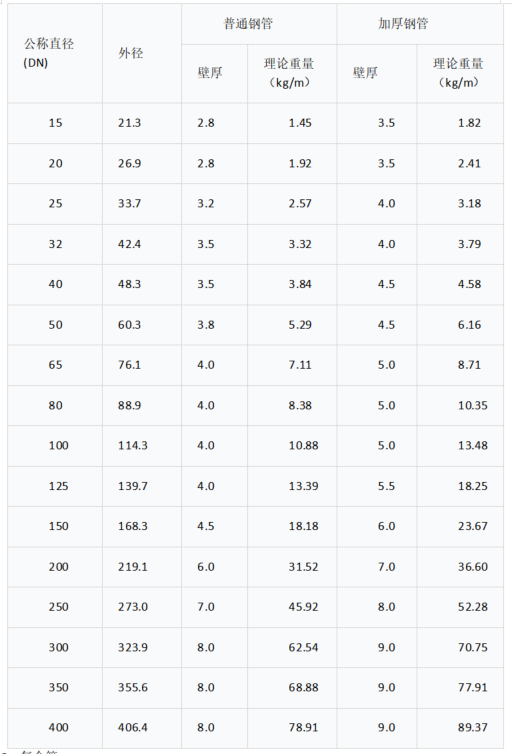

镀锌钢管现行国家标准GB/T 3091-2015《低压流体输送用镀锌焊接钢管》，适用范围：用于输送水、空气、采暖蒸汽、燃气等低压流体，以及一般用途的焊接钢管（采用镀锌层防腐），下表为镀锌钢管工程直径、外径与理论重量对照表，有些地方信息价单位为吨，可以根据此表格进行折算。

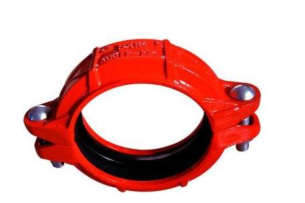

3、复合管

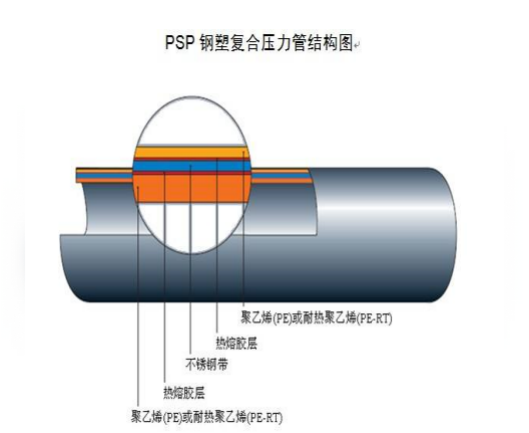

复合管材是以金属与热塑性塑料复合结构为基础的管材，内衬塑聚丙烯、聚乙烯或外焊接交联聚乙烯等非金属材料成型。常用的复合管有钢塑复合管材、铝塑复合管材。除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。

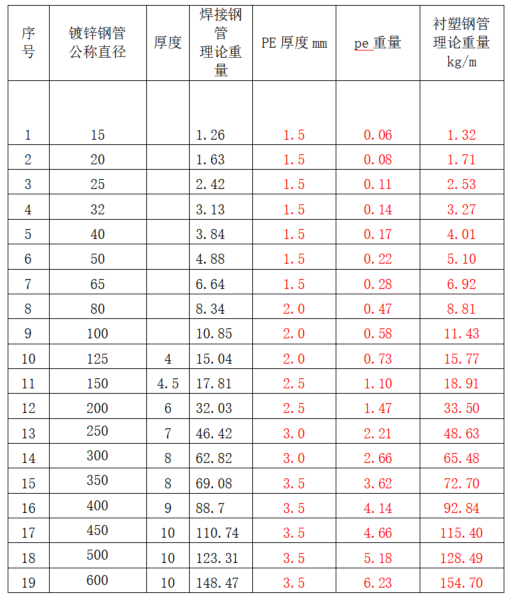

在各地信息指导价中，衬塑复合钢管材料价单位通常为吨，根据CJ/T136—2007《给水衬塑复合钢管》国标规定，衬塑钢管就是用焊接钢管进行衬塑，所以壁厚与焊接钢管相同。内衬塑层厚度：公称直径15~65的为1.5毫米；公称直径80~125的为2.0毫米；公称直径150~200的为2.5毫米；公称直径250~300的为3.0毫米；公称直径350以上的为3.5毫米。大家可以根据下表进行长度折算。
