一、通风管道基础知识

1.通风管道种类。通风管道的风管，按风管的材质可分为金属风管、非金属风管和复合材料风管。

1）金属风管包括钢板风管（普通薄钢板、镀锌薄钢板）、不锈钢板风管、铝板风管等。

2）非金属风管包括硬聚氯乙烯板风管、玻璃钢风管、炉渣石膏板风管等，此外还有由土建部门施工的砖、混凝土风管等。

3）负荷材料风管包括：塑料复合钢板风管、双面铝箔复合绝热材料风管、铝箔玻璃纤维复合材料风管和机制玻璃纤维增强铝氧镁水泥符合风管。双面铝箔复合绝热材料风管又包括聚氨酯铝箔复合风管和酚醛铝箔复合风管等。

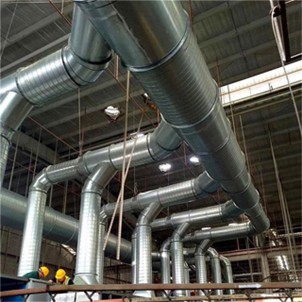

2.通风管道的断面形状。有圆形和矩形两种。在一般情况下通风风管（特别是除尘风管）都采用圆形风管，有时为了便于和建筑配合才采用矩形断面，空调风管多采用矩形风管，高速风管宜采用圆形螺旋风管。

3.风管的规格和厚度。采用《通风与空调工程施工质量验收规范》GB50243-2016

4.风管的制作与连接。

1）风管可现场制作或工厂预制，风管制作方法分为咬口连接、铆钉连接、焊接。

2）风管连接有法兰连接和无法兰连接。

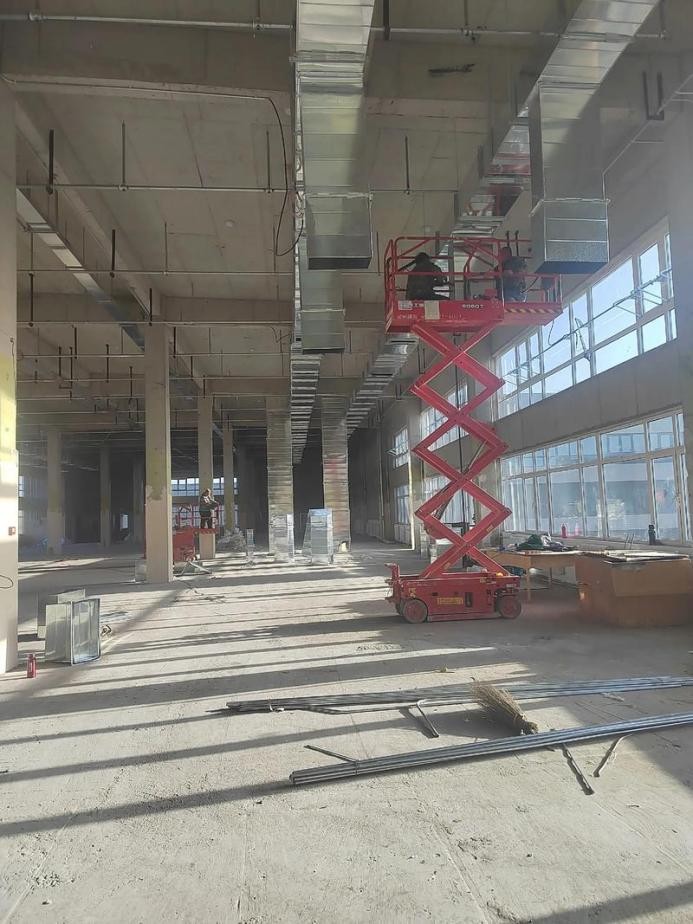

二、通风管道制作、安装分部工程

该分部工程包括碳钢通风管道、净化通风管道，不锈钢板通风管道，铝板通风管道，塑料通风管道，玻璃钢通风管道，复合型风管，柔性软风管，弯头导流叶片，风管检查孔，温度、测量孔等共11个分项工程。

三、风管工程量计算规则

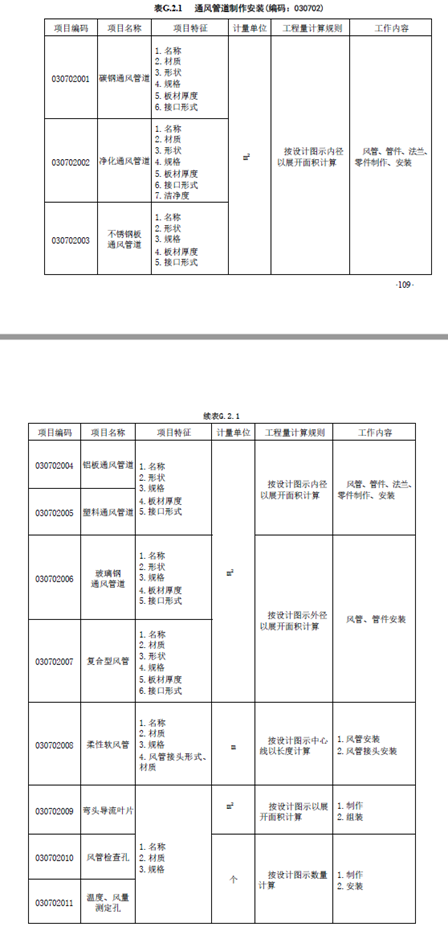

风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。风管渐缩管：圆形风管按平均直径；矩形风管按平均周长。

四、实例分析

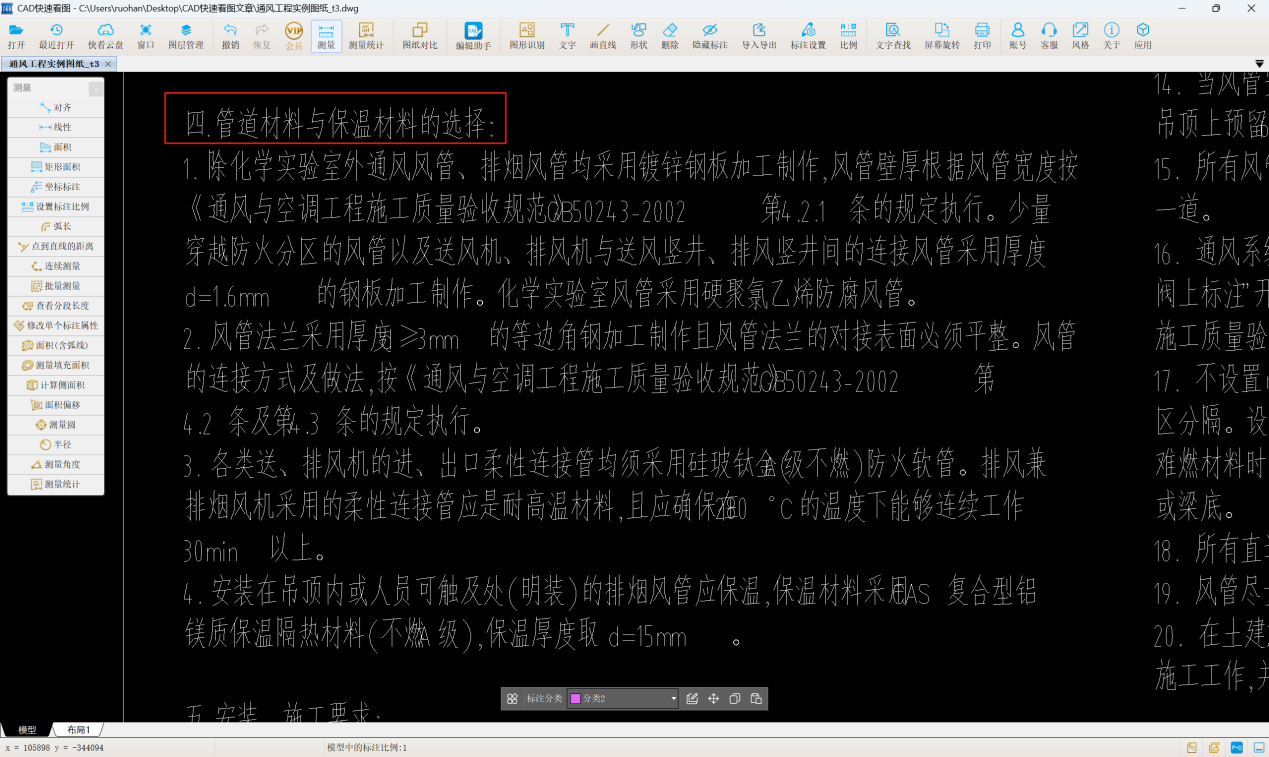

1.计算车库-风管工程量，通过设计说明，确定风管的类别。想要快速找到风管材质，可以使用CAD快速看图软件的【文字查找】功能。

2.用CAD快速看图查看图纸并计量

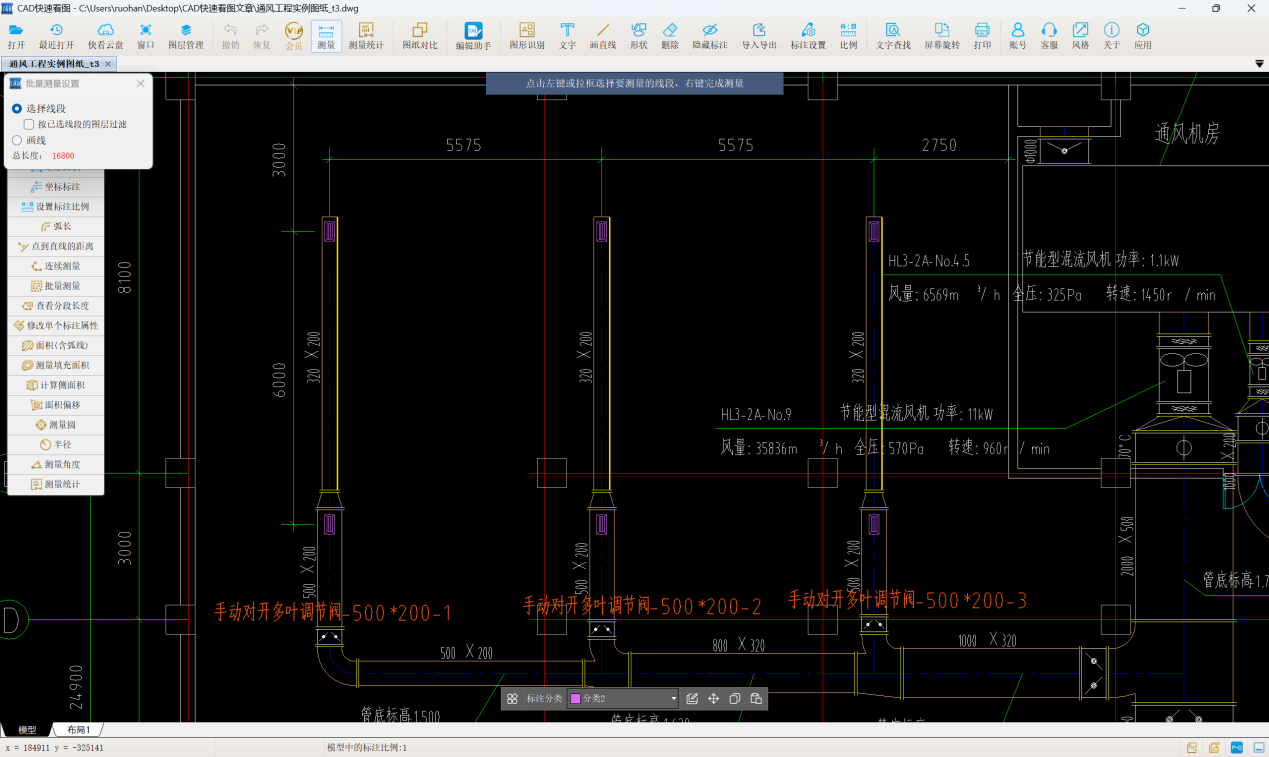

以300*200镀锌钢板风管为例，使用【批量测量】功能，选择线段，单击风管的边线使其亮选，得到长度为16.8m。根据计量规则，应按内径尺寸以展开面积计算：（0.3+0.2）*2*16.8=16.8m².

其他类型风管可以采用同样的方法，注意改变一下标记分类，计量不会出错

通风空调系统的通风管道的计量可以采用CAD快速看图的批量测量功能测量管道长度，结合文字查找、标注分类，清晰计量位置。
