照明灯具-图形识别快速计算

日常生活常见的照明器具,工程量计算如何快速计算?首先需要清晰工程量计算规则,其中普通灯具是按照个数计算,CAD快速看图的【图形识别】功能可以一键识别图纸中灯具的个数,节省工程计算时间。

一、照明器具安装

照明器具安装(编码:030412)共11个清单项,分别为普通灯具、工厂灯、高度标志(障碍)灯、装饰灯、荧光灯、医疗专用灯、路灯、桥栏杆灯、地道涵道灯。

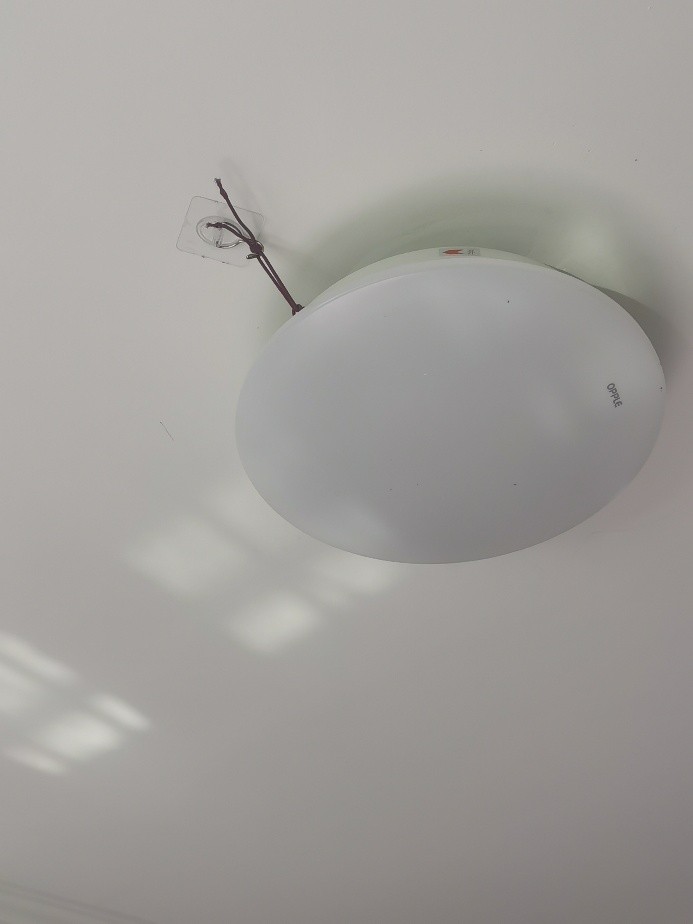

1.普通灯具

工程量计算:按设计图示数量计算,以“套”为计量单位。

项目特征:名称,规格,型号,类型等。

工作内容:普通灯具安装。

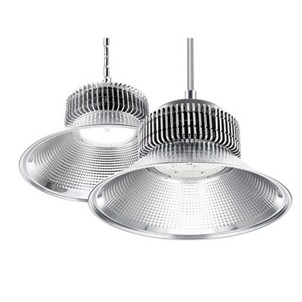

2.工厂灯

工程量计算:按设计图示数量计算,以“套”为计量单位。

项目特征:名称,规格,型号,安装形式等。

工作内容:工厂灯安装。

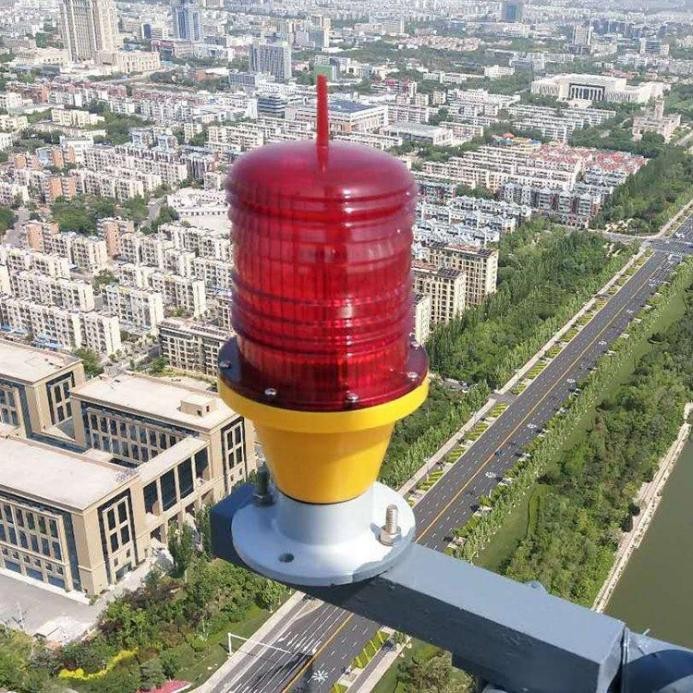

3.高度标志(障碍)灯

工程量计算:按设计图示数量计算,以“套”为计量单位。

项目特征:名称,规格,型号,安装部位,安装高度等。

工作内容:高度标志(障碍)灯安装。

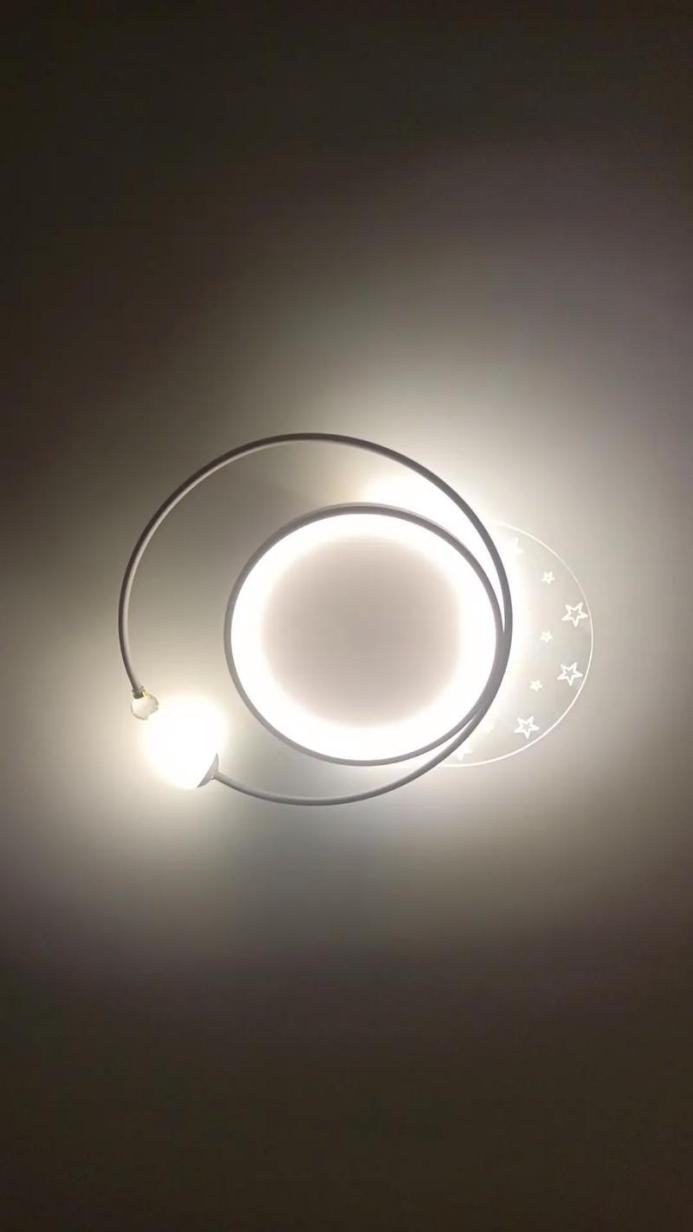

4.装饰灯

工程量计算:按设计图示数量计算,以“套”为计量单位。

项目特征:名称,规格,材质,型号,安装部位,安装高度等。

工作内容:高度标志(障碍)灯等。

5.医疗专用灯

工程量计算:按设计图示数量计算,以“套”为计量单位。

项目特征:名称,规格,型号。

工作内容:医疗专用灯安装。

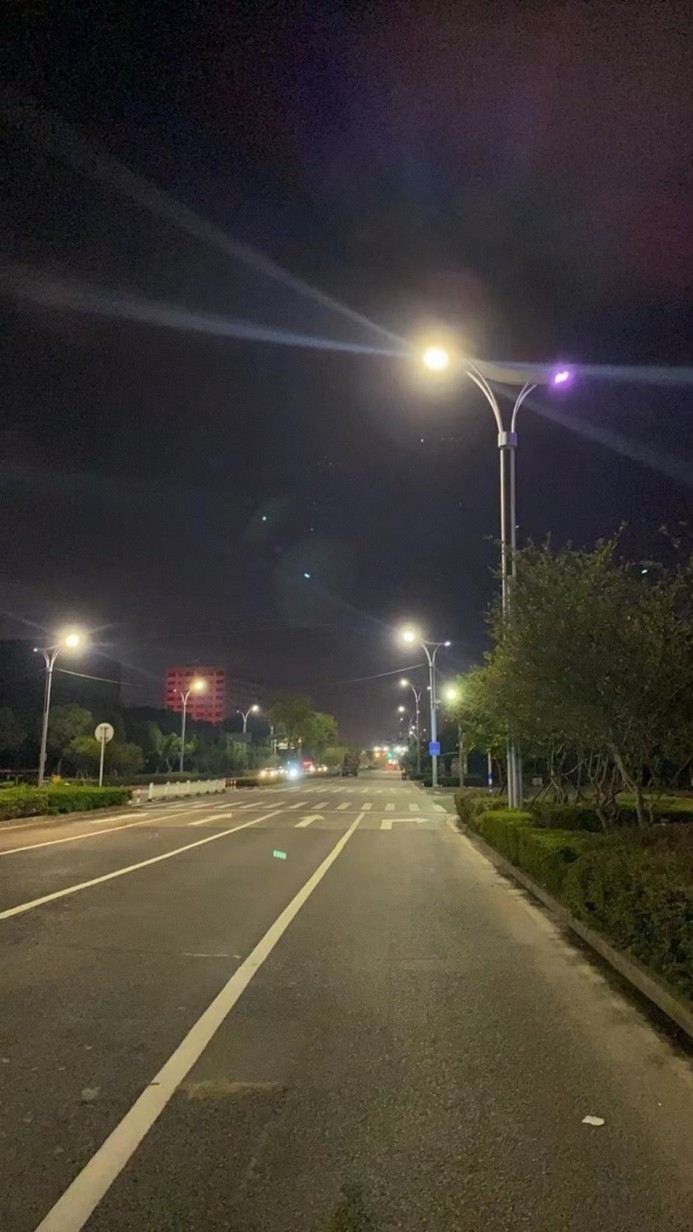

6.路灯

工程量计算:按设计图示数量计算,以“套”为计量单位。

项目特征:名称,规格,型号,灯杆材质、规格,灯架形式及臂长,附件配置要求,灯杆形式(单、双),基础形式、砂浆配合比,杆座材质、规格,接线端子材质、规格,编号,接地要求等。

工作内容:路灯基础制作、安装,立灯杆,杆座安装,灯架及灯具附件安装,焊、压接线端子,补刷油漆,灯杆编号,接地等。

二、灯具安装方式

灯具按安装方式不同有吸顶式(S)、壁式(W)、线吊式(CP)、链吊式(CH)、管吊式(P)、柱式(CL)、嵌入式(R)以及顶棚内安装(CR)等。常用的灯具有单管荧光灯、双管荧光灯、防水防尘灯、吸顶灯、壁灯、单向疏散指示灯、双向疏散指示灯、安全出口灯、井道壁灯等。

三、实例分析

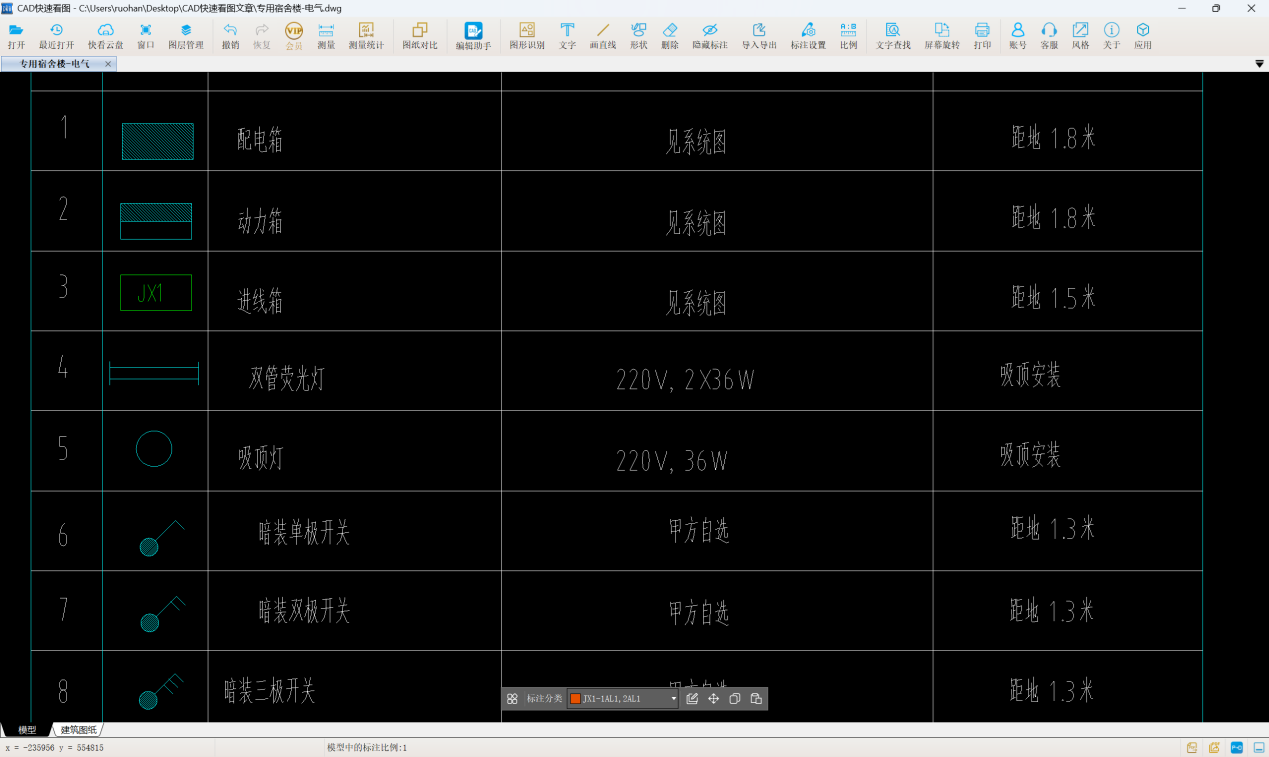

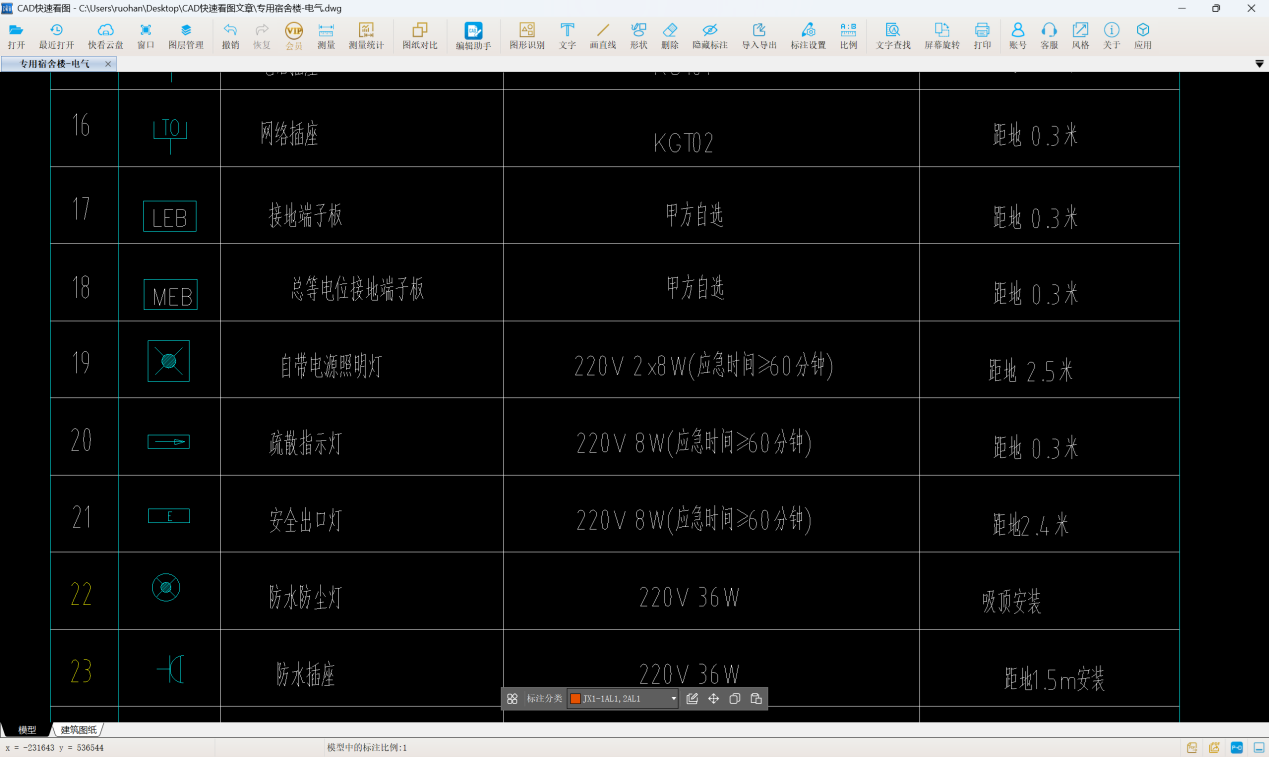

1.观察图例表,沿用“数个数”的思路处理。灯具有双管荧光灯、吸顶灯、自带电源照明灯、疏散指示灯、安全出口灯、防水防尘灯。

2.用CAD快速看图查看图纸并计量

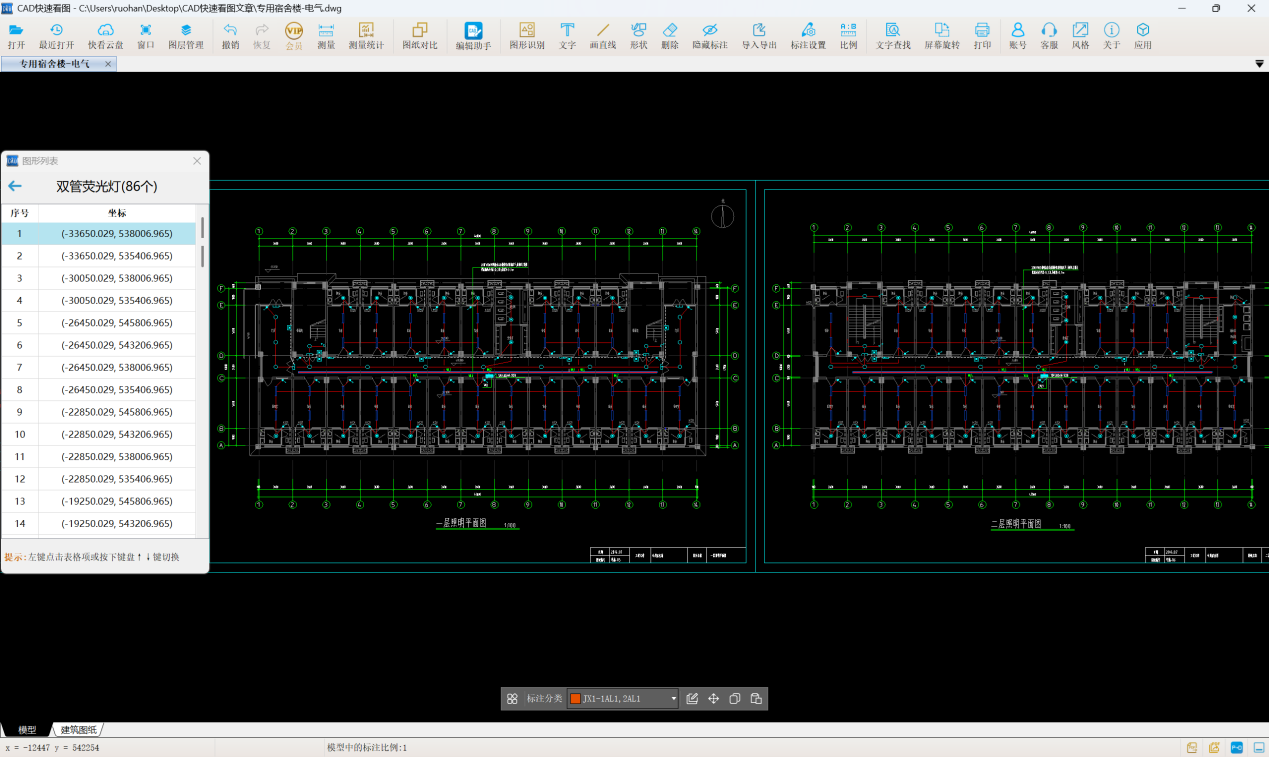

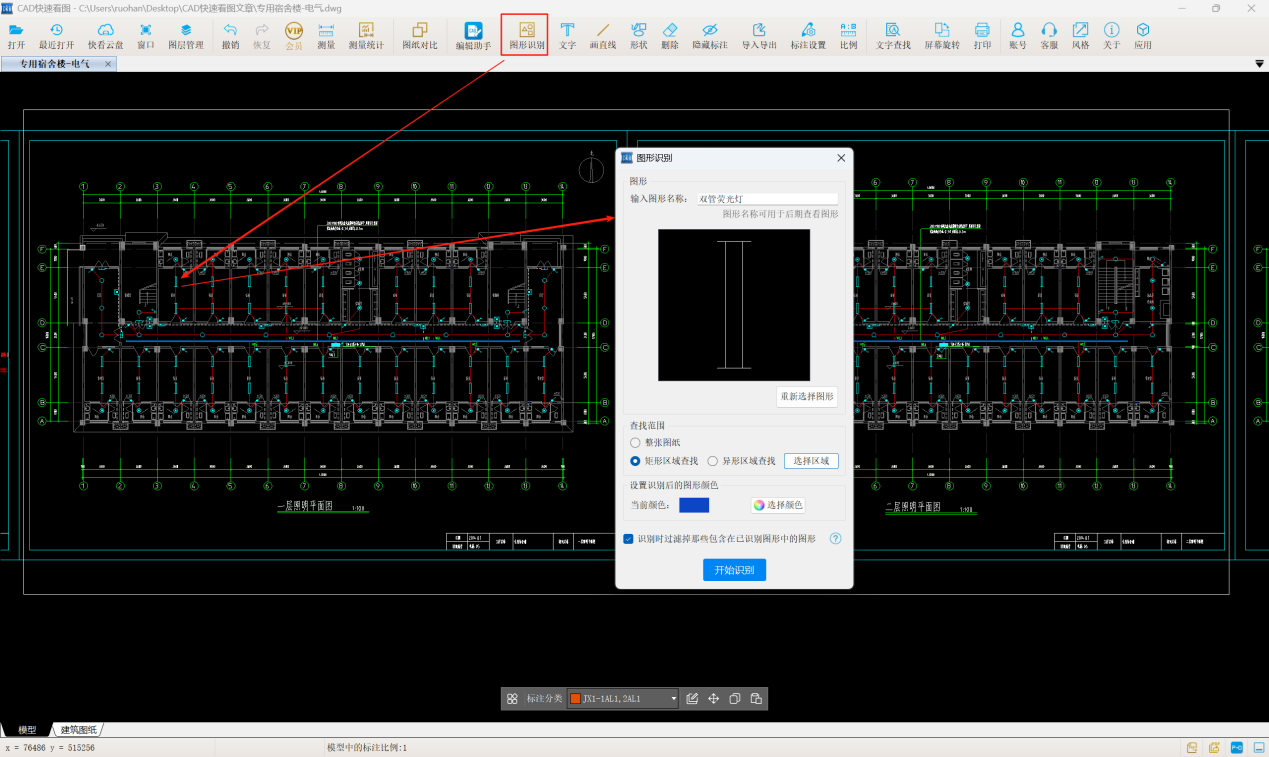

以双管荧光灯为例进行分析,使用软件的【图形识别】功能,选择平面图中的图形,在弹出的对话框里命名为“双管荧光灯”,查找范围为一层和二层平面图,点击开始识别,图形变蓝,弹出图形列表,数目为86个。

同样的方法可解得其他灯具数量,此处不再赘述。

在照明灯具计量计算的时候,CAD快速看图的图形识别可以轻松获取灯具个数,查看已识别图形列表,可以一一对应图纸位置。
