建筑图内配管配线繁多，手动计量容易出错。详细了解电气插座管线工程量计算要点和工作内容，通过CAD快速看图结合大楼实例【批量测量】快速计算管线总长。

一、建筑内配管配线

配管、配线（编码：030411）共6个清单项，分别为配管、线槽、桥架、配线、接线箱、盒。

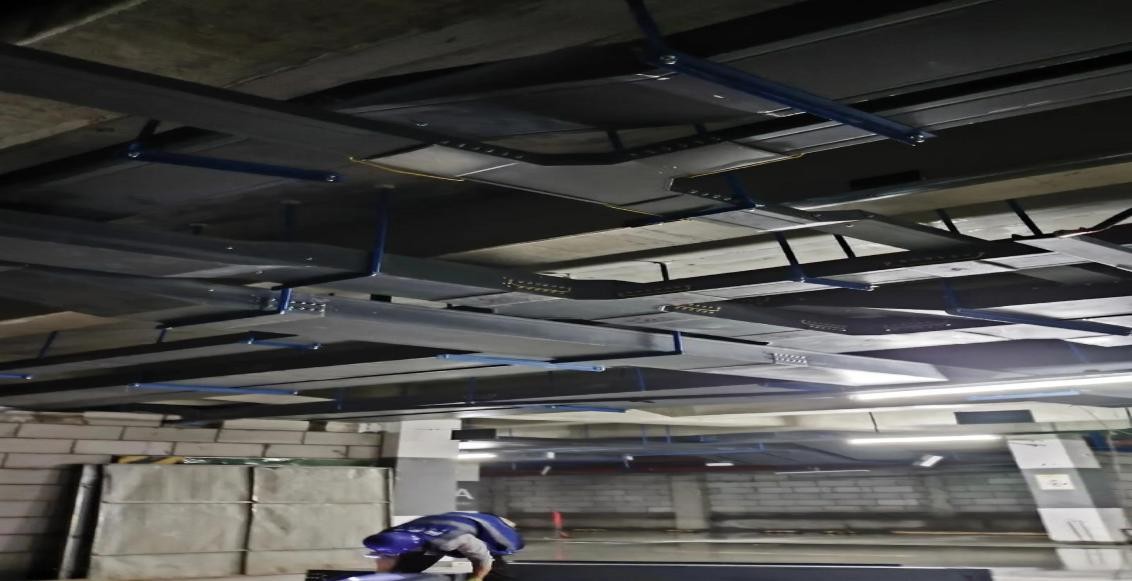

1.配管、线槽、桥架

工程量计算：按设计图示尺寸以长度计算，以“m”为计量单位。

项目特征：名称，规格，材质，桥架需另列型号、类型以及接地方式等特征值，配管需另列配置形式、接地要求以及钢索材质和规格。

工作内容：配管、线槽、桥架的本体安装，接地，补刷油漆等。

2.配线

工程量计算：按设计图示尺寸以单线长度计算（含预留长度），以“m”为计量单位。

项目特征：名称，规格，材质，型号、配线形式，配线部位，配线线制，钢索材质、规格。

工作内容：配线，钢索架设（拉紧装置安装），支持体（夹板、绝缘子、槽板等）安装等。

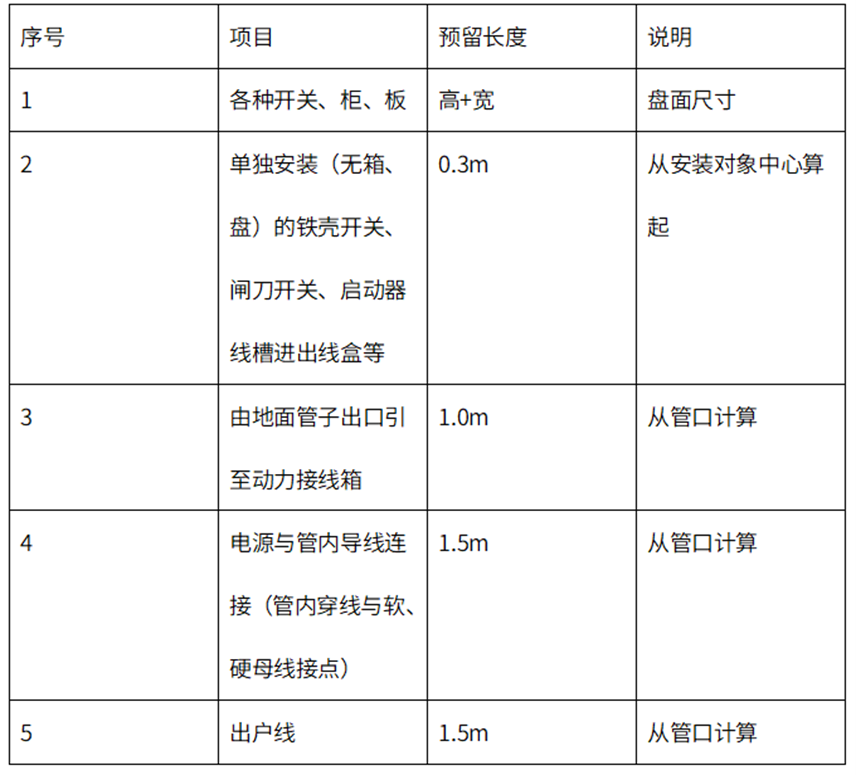

配线进入箱、柜、板的预留长度（每一根线）

二、实例分析

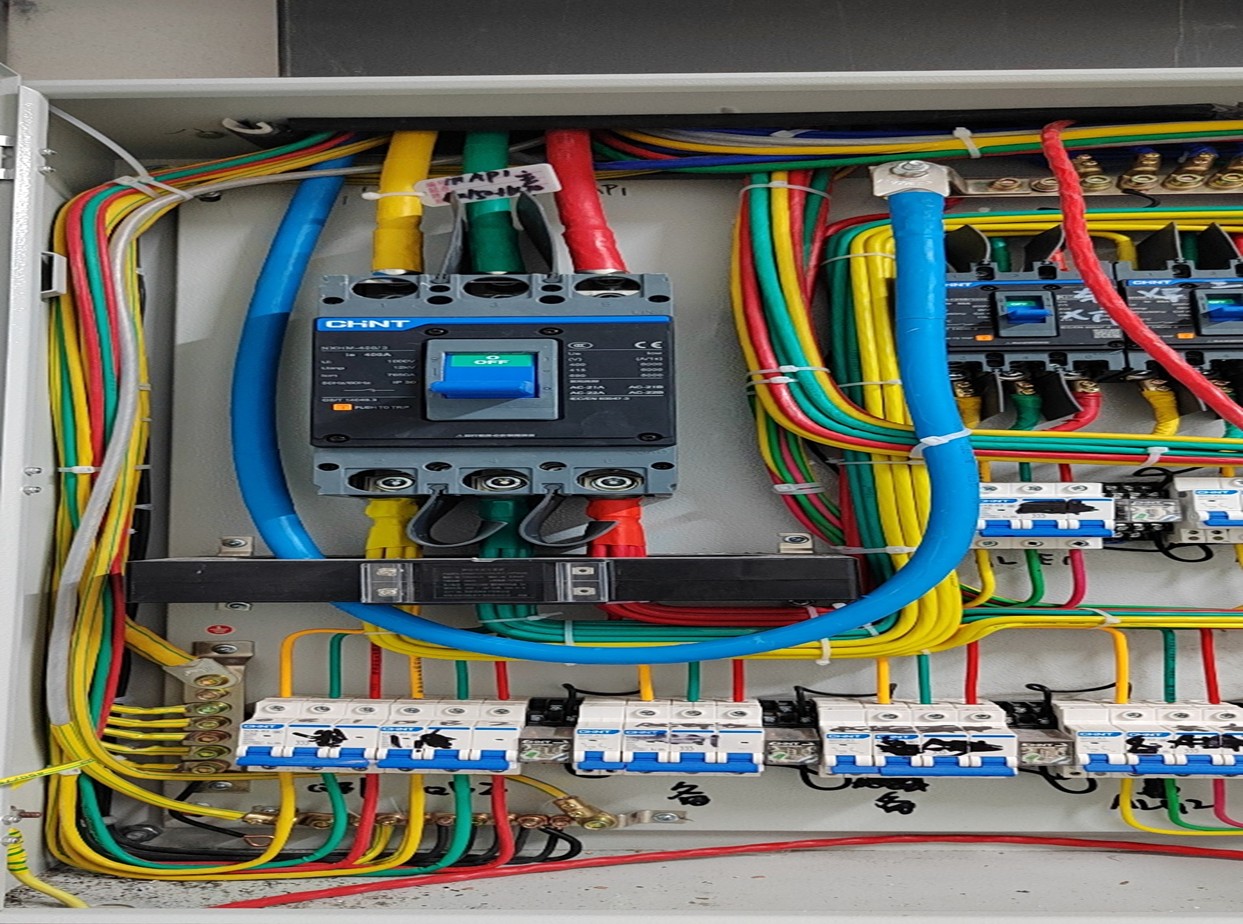

1.计算某大楼内的配电箱工程量，观察配电箱统图和平面图，沿用“数个数”的思路处理。

2.用CAD快速看图查看图纸并计量

前期介绍了给排水、消防水图纸使用【批量测量】快速计算管线总长。本期我们将这个功能应用到电气管线中，以插座管线为例，插座管计算公式：管长=水平长度+竖直长度（配电箱竖向管长+插座立管根数*单根管长）

第一步：计算水平长度：

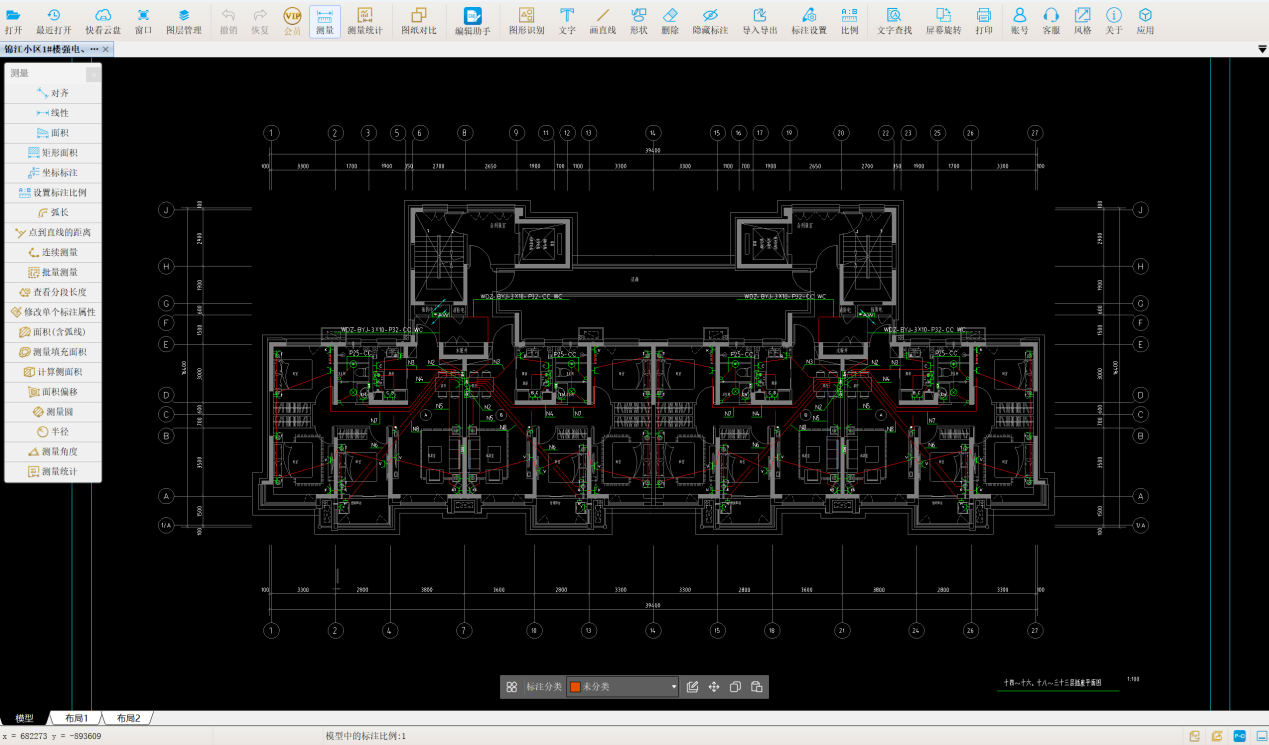

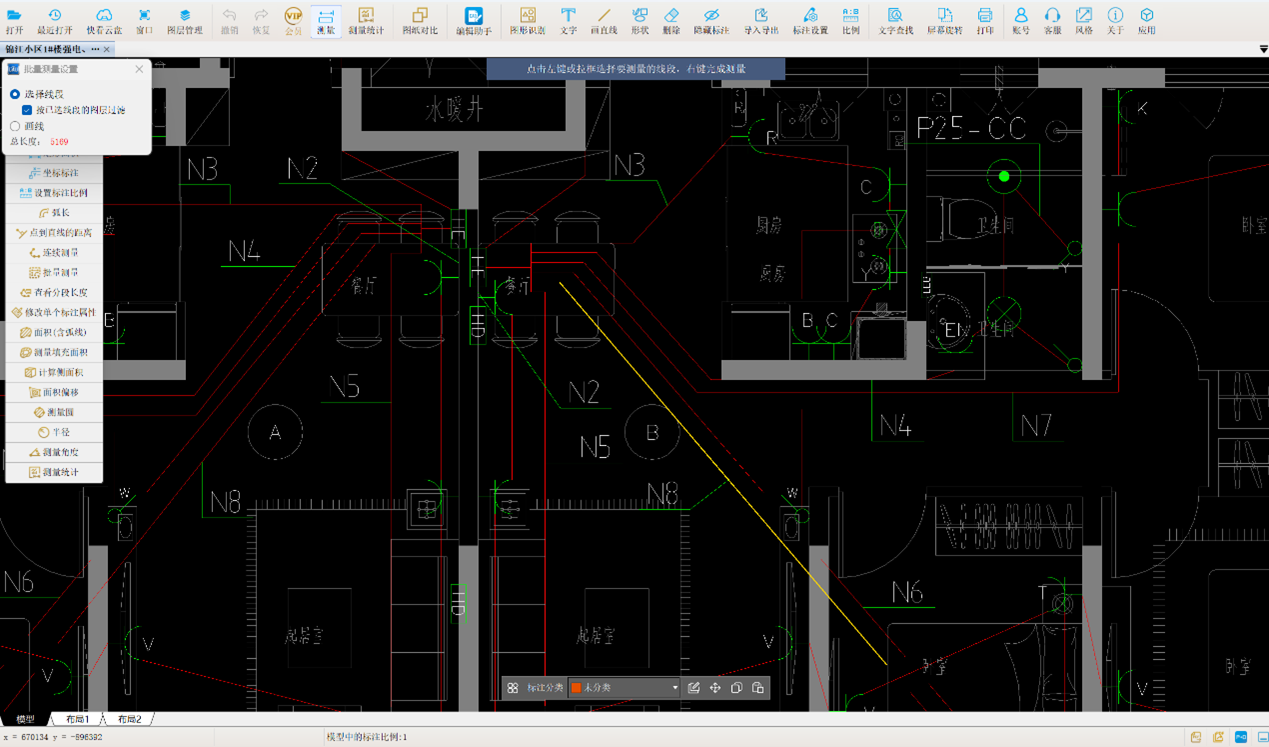

观察该项目标准层插座平面图，依次点击测量-批量测量-按已选线段的图层过滤，

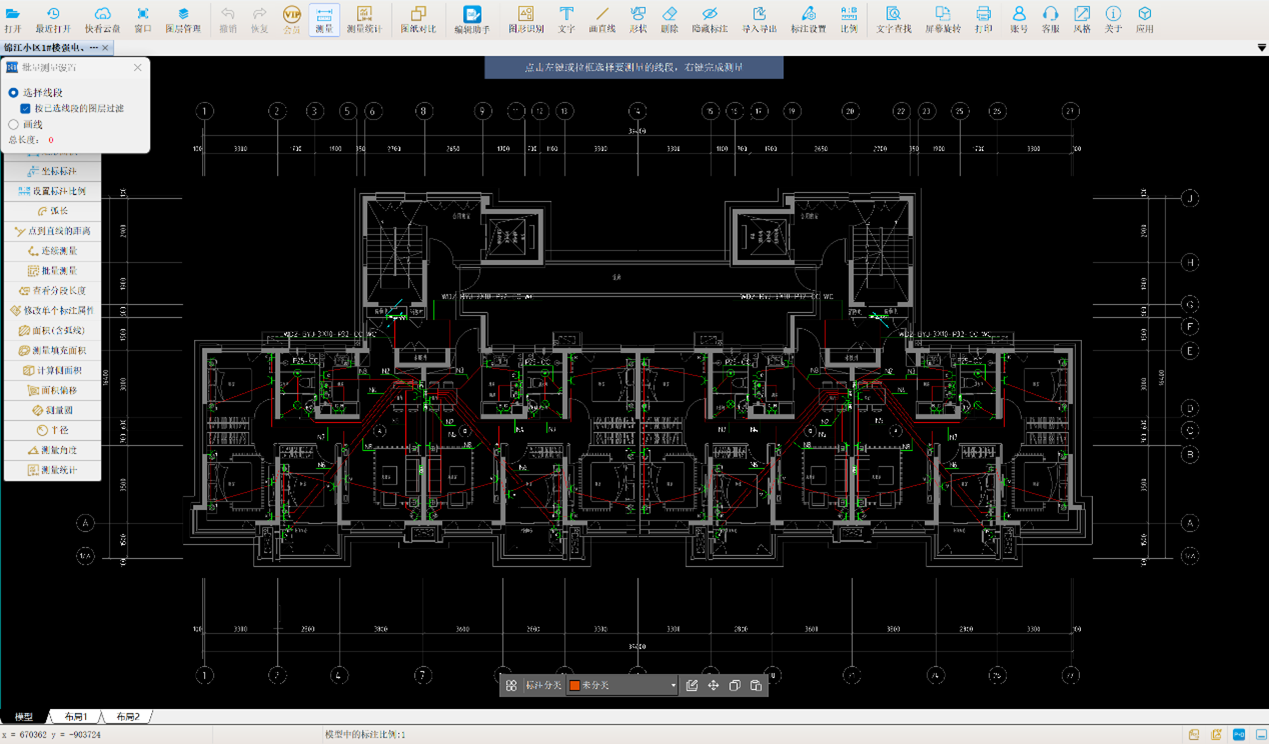

单击鼠标选中其中一根管线，此时管线亮显（如图金色）。

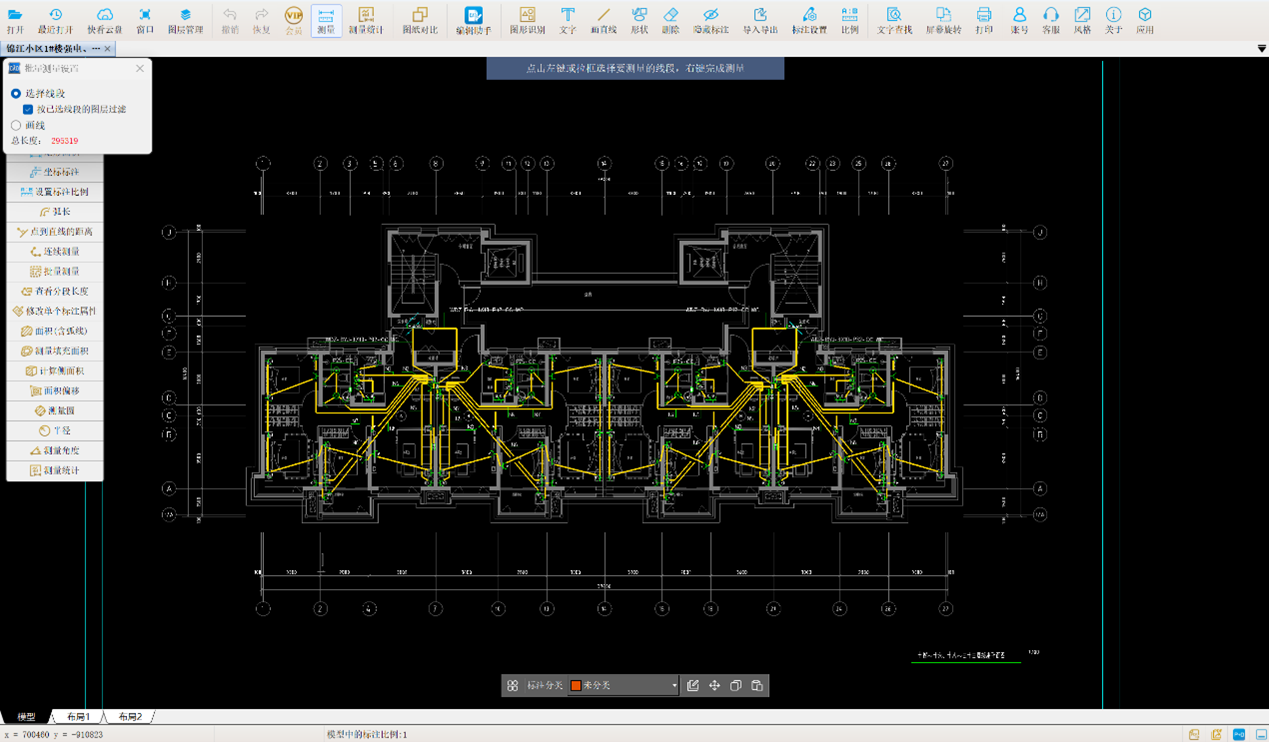

再框选该层平面图，软件默认全选所有插座水平管线，得到水平总长度为295.319m

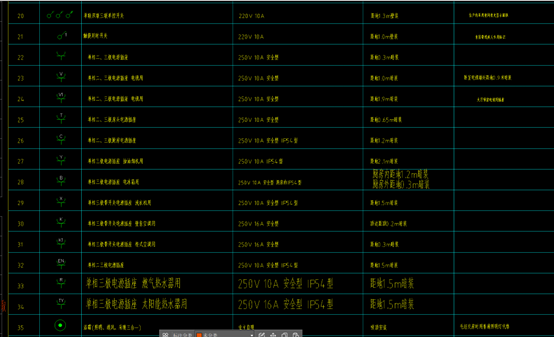

接下来进行第二步，计算竖向管长度。看图例表，插座分别为不同类型，每种类型的离地高度或距顶高度不尽相同。

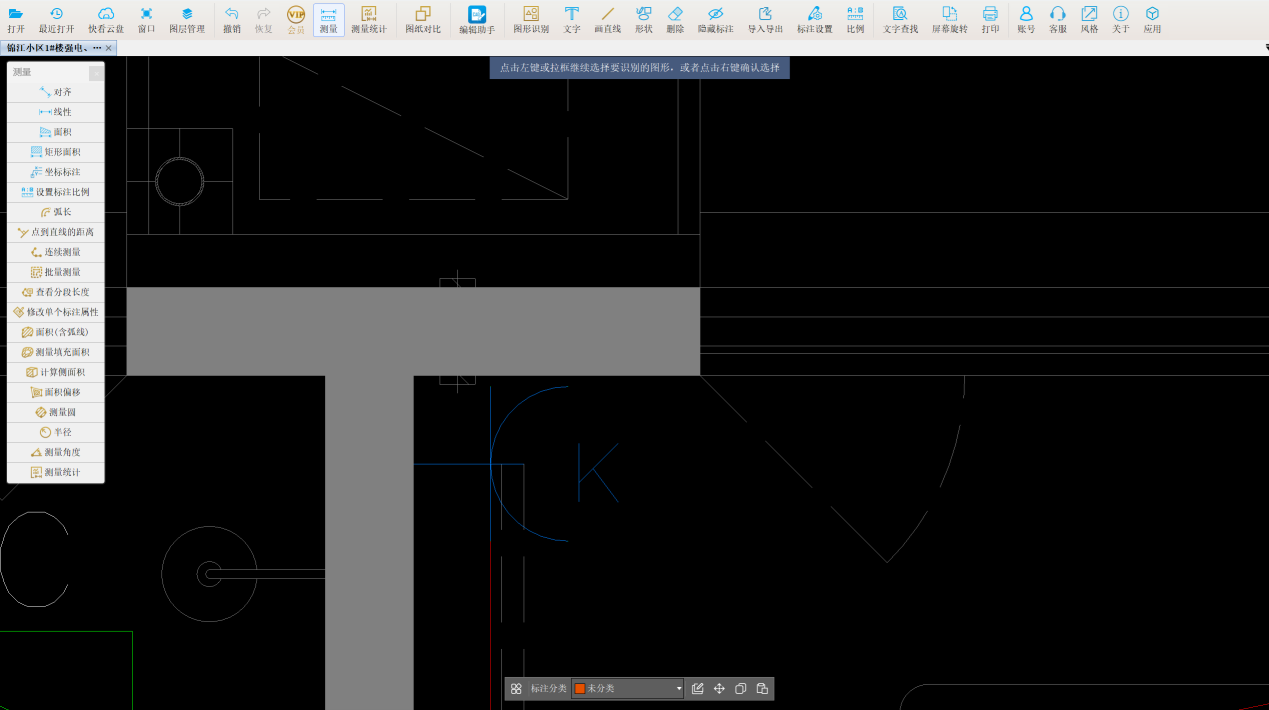

利用【图形识别】，选中一个插座。为了避免重复识别，应按复杂到简单的过程进行识别，首先选带标识的插座，最后选不带标识的插座。

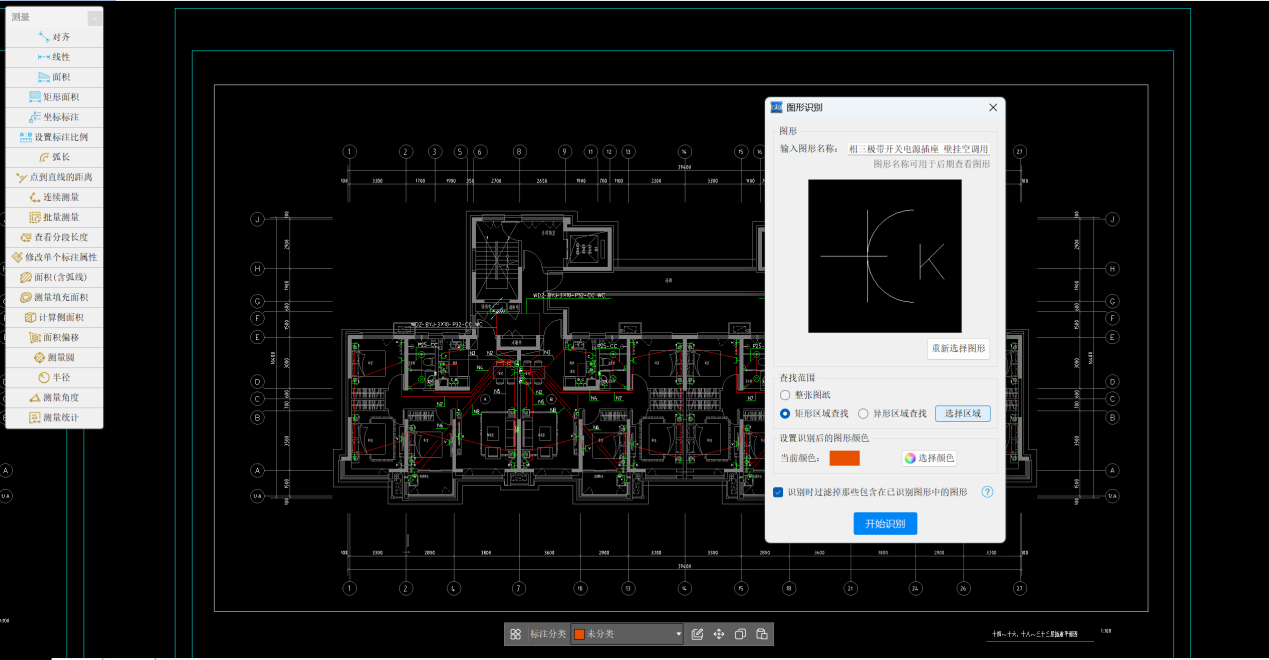

右键确认，输入图形名称：单相三极带开关电源插座 壁挂空调用。查找范围选择矩形区域查找，点击选择区域，拉框选择该层图纸， 此时出现一个白色方框。

为了和其他类型插座有所区别，可以更改识别后的图形颜色。

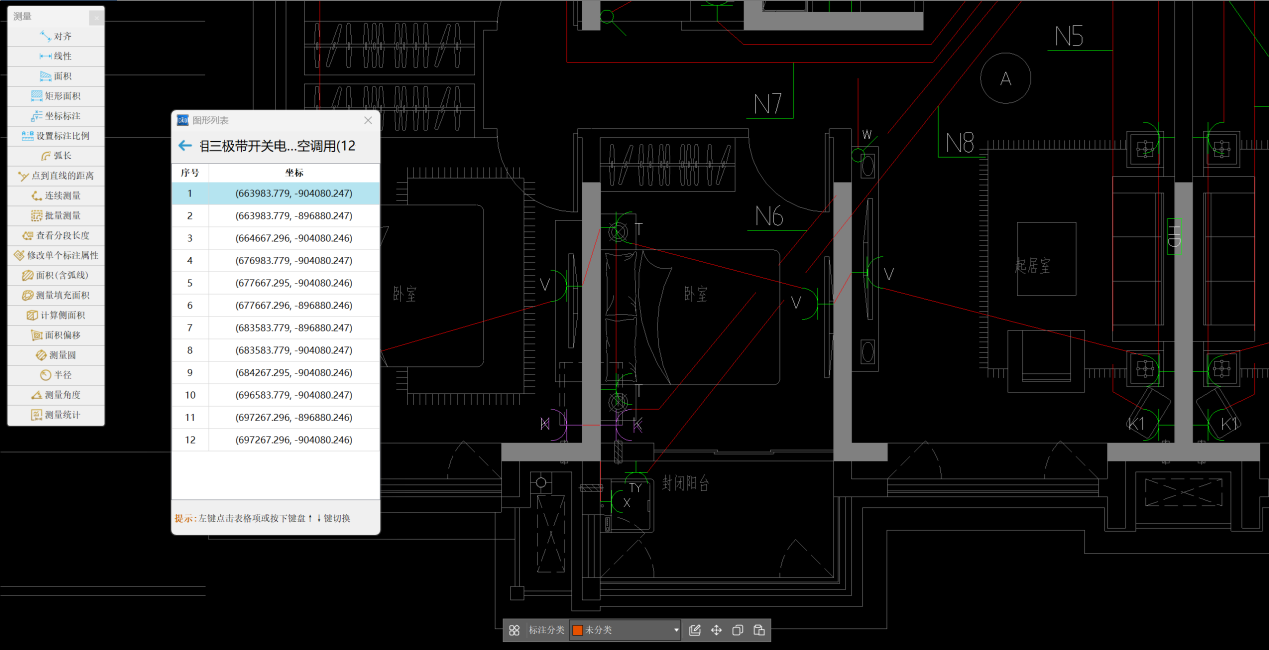

点击开始识别，得到插座的识别表，同时得到插座个数，一共12个。

左键单击表格项或者上下键切换插座，判断插座立管的根数，穿墙布置的插座依靠横管连接，特别注意该插座回路管道的敷设方式为沿层顶暗敷（CC），则该类型插座竖向管长度为（12-4）*1*0.2=1.60m。

同样的方法解得其他类型插座立管长度，结合配电箱的竖向管道长度，以及水平管道长度，求和即得插座管道的总长度。

CAD快速看图在电气插座管线计量过程中，图形识别轻松识别所有构件数量，批量测量一键计算水平、立管长度更高效，让我们造价工作更轻松
