给水排水管道工程量计算-连续测量快人一步

在建筑工程中，给水排水管道的工程量计算是施工预算与材料采购的关键依据。本文将从排水系统基础知识出发，结合清单项设置与计算要点，通过实例演示如何利用CAD快速看图软件快速完成管道工程量统计，帮助工程人员优化工作流程。

一、排水系统基础知识：

1. 分类：根据所接纳的污废水类型不同，可分为生活污水管道系统、工业废水管道系统和屋面雨水管道系统三类。

2. 室外排水系统组成：排水管道、检查井、跌水井、雨水口和污水处理厂。

3. 室内排水系统组成：

（1）排水管道系统，由排水横支管、排水立管、埋地干管和排出管组成。排水横支管将卫生器具或其他设备汇集的污水排到立管；排水立管是连接各排水支管的垂直总管；埋地干管连接各排水立管；排出管将室内污水排到室外第一个检查井。

（2）通气管道系统，其作用是室内排水管与大气相通，减少排水管内空气的压力波动，保护存水弯的水封不被破坏。

（3）卫生器具或生产设备受水器，是排水系统的起点。

（4）存水弯，是连接在卫生器具与排水支管之间的管件，防止排水管内腐臭、有害气体、虫类等通过排水管进入室内。如果卫生器具本身有存水弯，则不再安装。

（5）清通设备，是疏通排水管道的设备。包括检查口、清扫口和室内检查井。

4. 室内排水管道管材选用与连接形式

（1）铸铁排水管。与其他金属管材和塑料管材相比，铸铁排水管具有的优点有：强度高、耐腐蚀、噪音低、寿命长、阻燃防火、无二次污染、可再生循环利用等。

（2）塑料排水管（UPVC）。UPVC排水管物化性能优良，耐化学腐蚀，抗冲强度高，流体阻力小，较同口径铸铁管流量提高30%；耐老化，使用寿命长，使用年限不低于50年；质轻耐用，安装方便，相对于相同规格的铸铁管，可大福降低施工费用。

二、清单项设置

给排水、采暖、燃气管道分部工程包含12条清单项，分别为铸铁管、镀锌钢管、无缝钢管、焊接钢管、铜管、不锈钢管、复合管、塑料管、成品地沟、室外管道碰头、阻火圈、止水节。

三、计算要点

排水管道按设计图示管道中心线以长度计算，均需要描述安装部位，介质，规格，压力等级，连接形式，压力试验及吹洗设计要求，警示带形式。

四、实例分析

今天计算某宿舍楼内的排水管道工程量，观察排水系统图和一层平面图，干管、横支管的工程量可通过水平长度+竖直长度计算，以W2排水系统及小卫生间为例，进行分析。

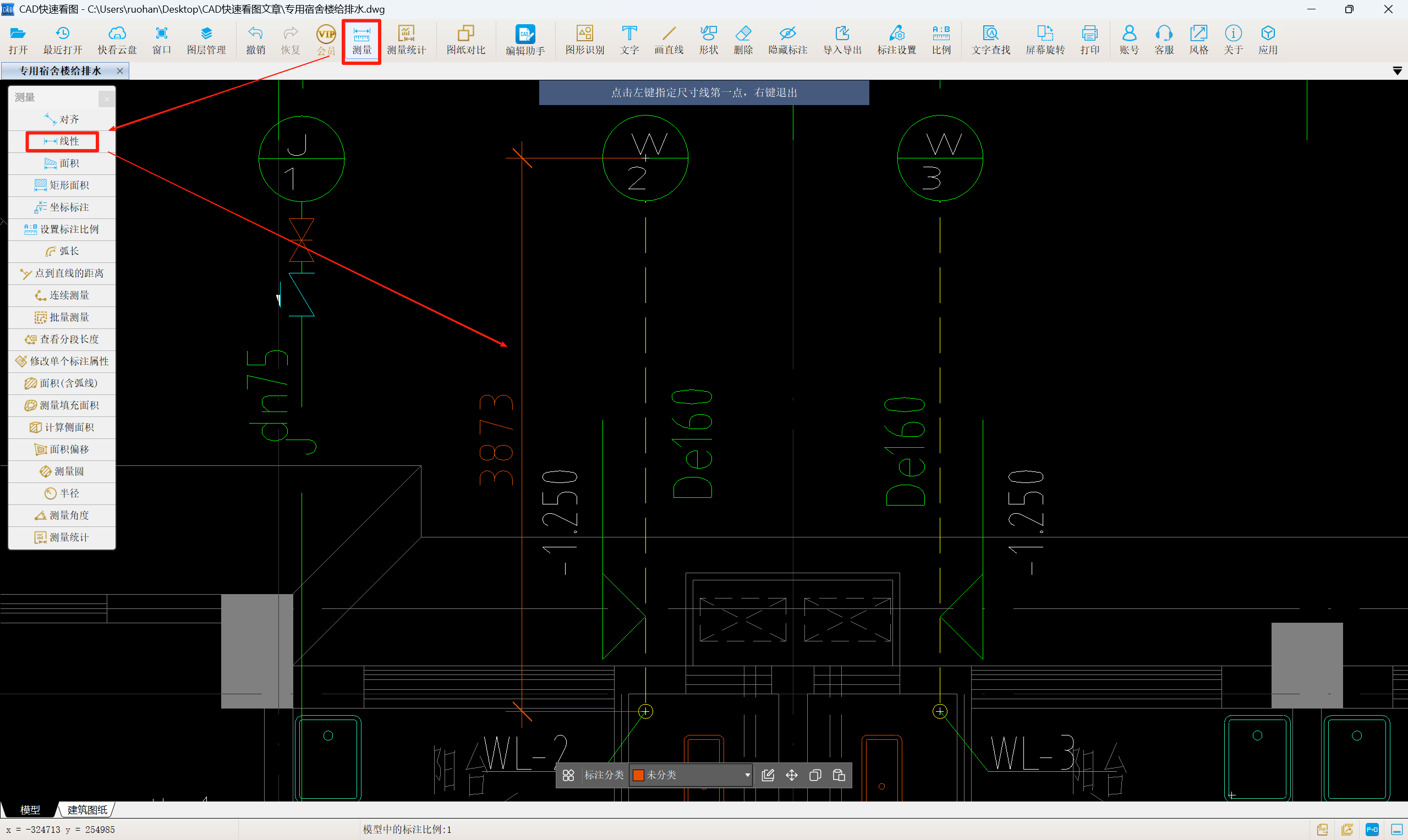

首先，使用CAD快速看图软件的【线性】功能测出污水检查井中心至WL-2的距离，即水平干管De160的长度，得到数据为3873mm。然后看立管，标高相减-0.6-（-1.25）=0.55m，即竖向干管De160的长度。可得UPVC De160=3.873+0.55=4.423m。立管De110的长度为7.2+2-（-0.6）=9.8m。

接下来计算卫生间横支管，观察大样图，有两种管径，分别为De110和De50。

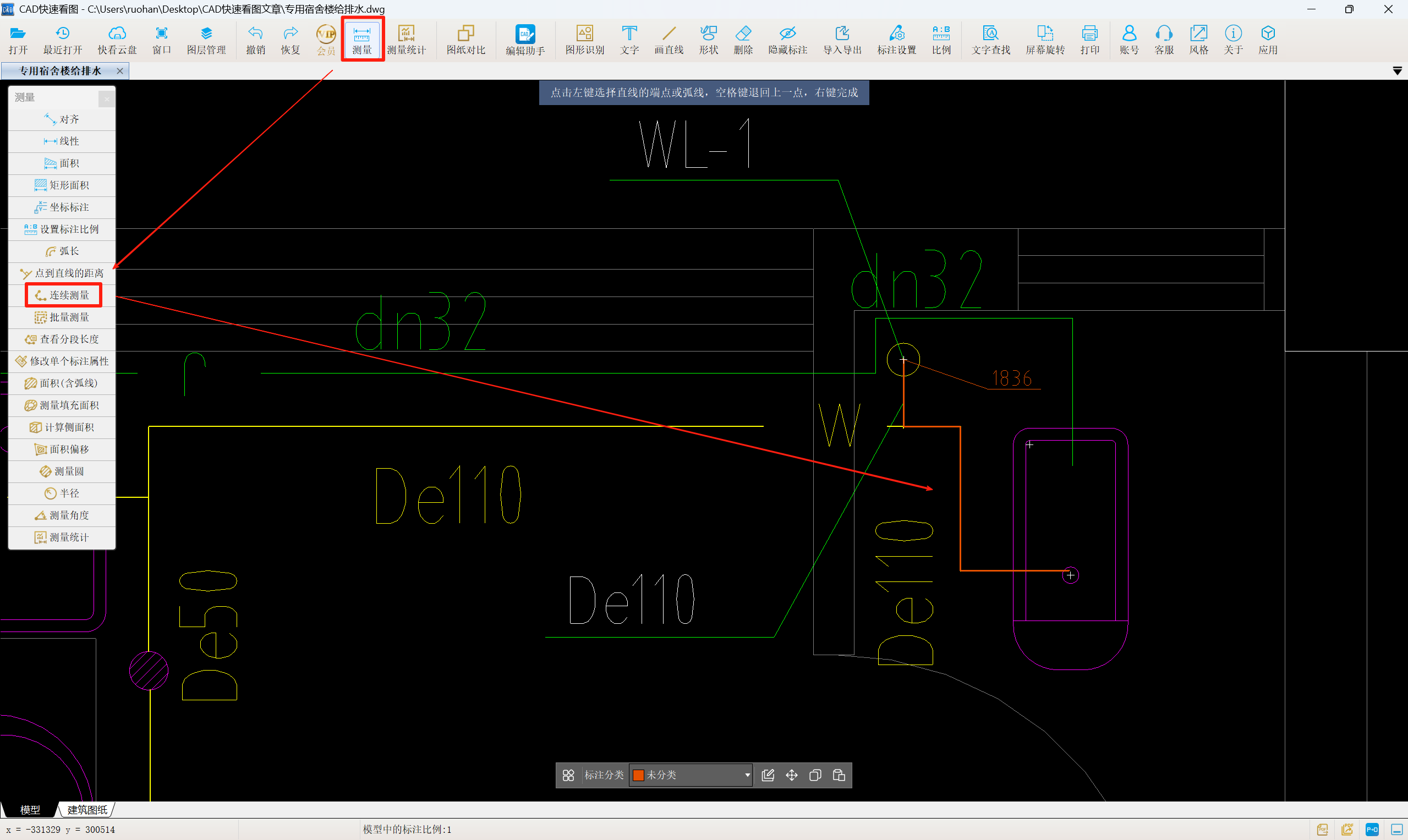

横支管De110的长度，可以采用【连续测量】功能，得到第一段数据为1836mm，第二段数据为4027mm，蹲式大便器的离地高度为380，竖向立管为0.38-（-0.6）=0.22m。又因为大样图的比例为1：50，总共两层，则De110长度为（1.836+4.027+0.22）*2*2=24.332m。同样的做法，可得De50水平长度2.8，竖向长度0.6+0.6（盥洗池）、0.8+0.6（挂式洗脸盆）、0.6（地漏），总长为（2.8+0.6+0.6+0.8+0.6+0.6）*2*2=24m。
