CAD批量测量长度，让你效率翻倍，告别返工！

在忙碌的工程项目中，一次次地进行CAD图纸的长度测量，不仅耗时耗力，还容易出错。尤其当需要批量测量大量构件的长度时，传统操作更是让人抓狂。今天，我们就来聊聊如何利用CAD快速看图软件，彻底解决CAD批量测量长度的难题，让你的工程效率实现质的飞跃，告别返工的痛苦！

为什么我们如此渴望“批量测量”？

在CAD图纸数据提取过程中，长度测量无疑是最基础也是最频繁的操作之一。作为在工程一线摸爬滚打多年的技术人员，我们深知CAD图纸是工程项目的生命线。无论是施工放样、材料统计、工程量计算，还是进度汇报，都离不开对图纸数据的精准提取。

想象一下这样的场景：

l 项目初期：需要快速统计某区域内所有线管、管道的长度，为预算和材料采购做准备。

l 施工过程中：需要核对现场钢筋的实际长度与图纸要求是否一致，进行质量验收。

l 后期结算：需要精确计算所有已施工构件的长度，作为工程量结算的依据。

如果是零散地测量几段线，那还好说。但如果一个项目有成百上千个构件需要测量，每一个都点、选、看结果，再手动记录，效率低下是小事，人为失误的风险才是最可怕的！一旦某个尺寸测错，轻则返工，重则影响整体工程质量和安全，那损失可就大了去了！

相信很多朋友都经历过这样的“磨人”操作，看着日渐增长的工作量和不断减少的休息时间，不禁让人感叹：“CAD批量测量长度”到底有没有更简单、更高效的方法？

传统CAD软件的局限性：为何效率总是被“卡脖子”？

我们都知道，AutoCAD等主流CAD软件本身提供了测量工具，但批量测量的需求，往往让这些工具显得力不从心。

1. 操作繁琐：需要逐个选择对象，然后查看属性或测量值，再手动记录。

2. 效率低下：对于大量相似的构件，重复性操作极高，效率瓶颈明显。

3. 数据导出困难：测量结果通常显示在命令行或单独的窗口，难以批量导出和管理。

4. 易出错：手动记录过程容易出现输入错误或漏项。

更别提一些老旧的CAD版本，或者在移动端需要进行简单查看和测量时，传统软件的体验更是差强人意。

CAD快速看图：革新性的解决方案，让“批量测量”成为现实！

就在我们为这些痛点感到无奈时，CAD快速看图的出现，为工程人带来了福音！其核心优势在于其简洁、高效、智能化的设计理念，而批量测量长度功能的推出，更是展现出了强大的实力。

那么，CAD快速看图软件是如何解决“CAD批量测量长度”这个难题的呢？让我们深入剖析其使用方法以及便利之处：

1. 一键批量测量，解放双手

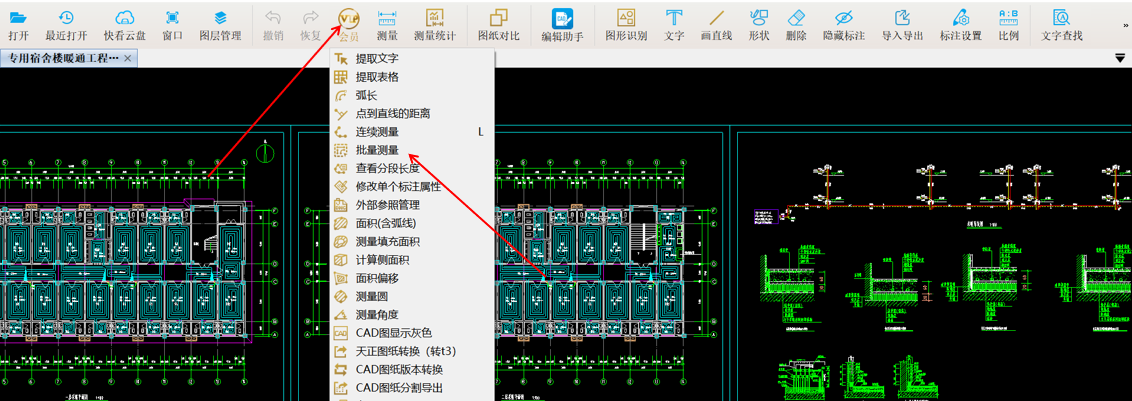

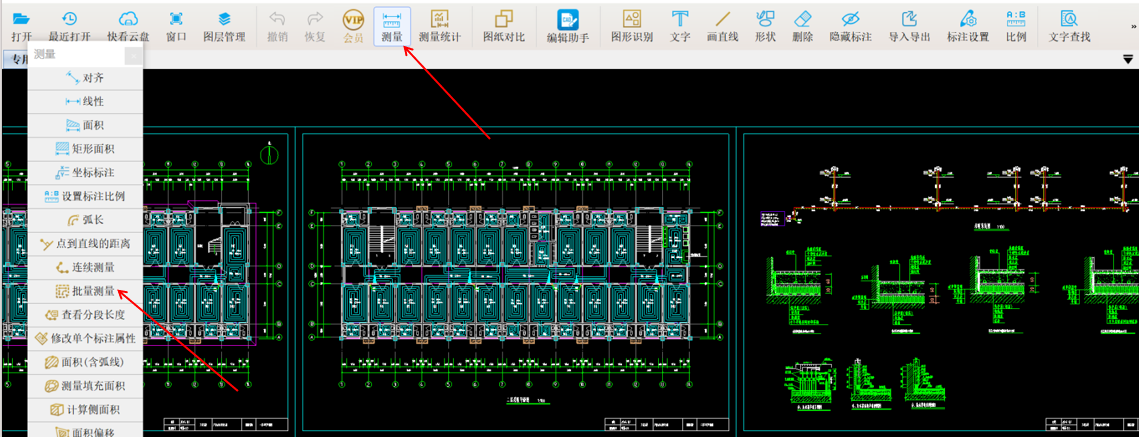

（1）打开CAD快速看图软件，导入CAD图纸。在上方目录栏【会员】—【批量测量】或者在上方工具栏点击【测量】—【批量测量】。

（2）以某建筑的地暖管线为例介绍批量测量功能的具体操作（本示例图纸蓝色为地暖管线图层），点击【批量测量】后，会弹出选择窗口，显现回字形鼠标进行线段单选测量长度

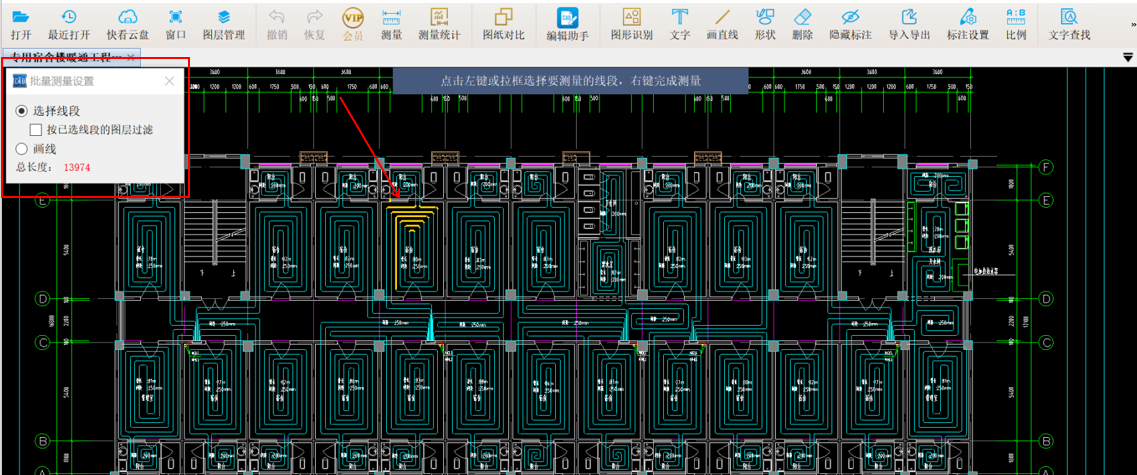

点击选择弹窗里的“按已选线段的图层进行过滤”，显现十字形鼠标进行拉框选取对应图层线段测量长度。

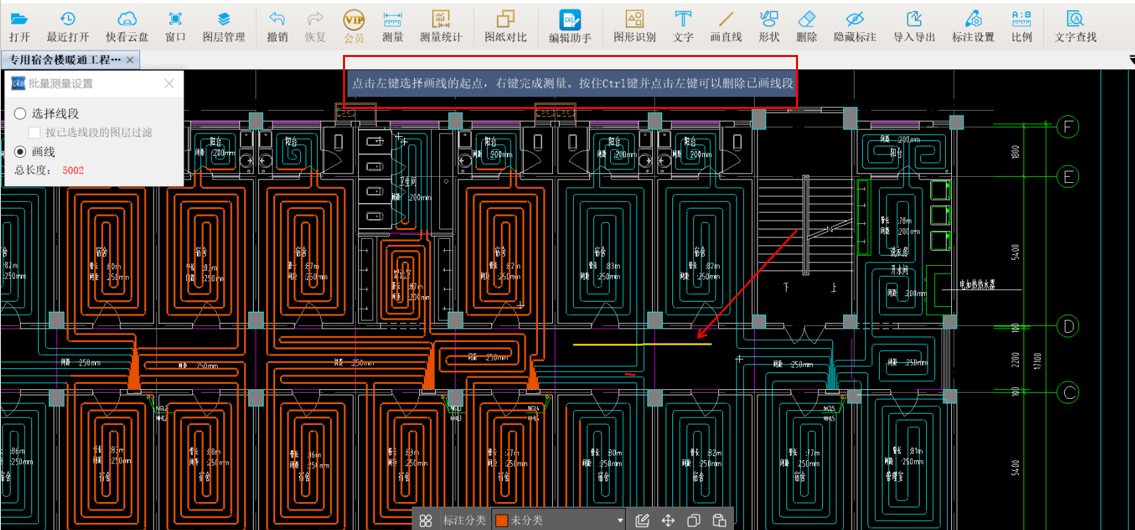

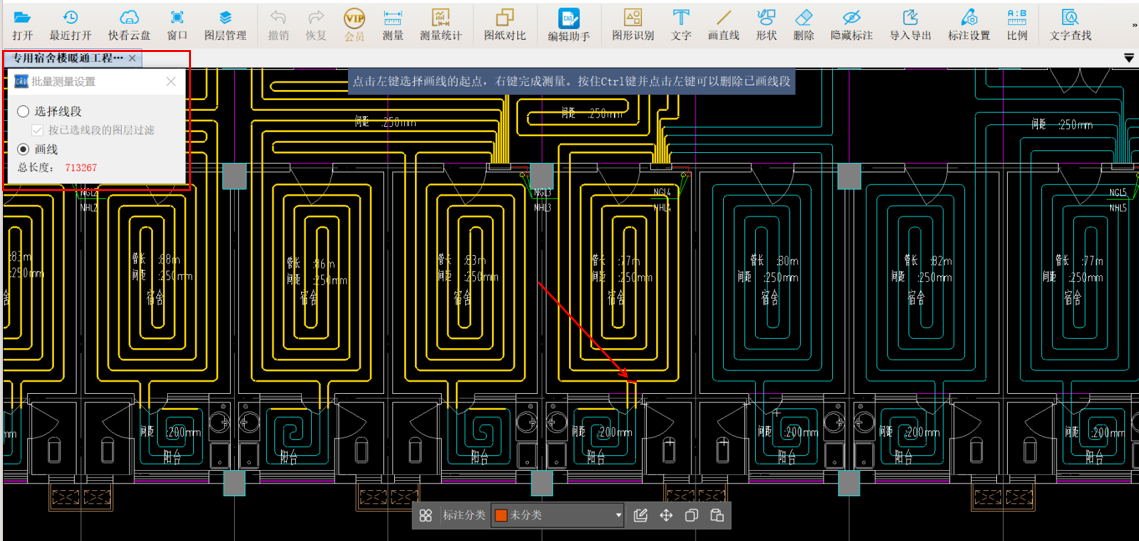

（3）进行线段选取后，若存在补充测量情况（原图纸未对两点进行连接，但实际需要测量长度），点击选择窗口中的“画线”按钮，可直接使用画线功能进行两点间的连线，画线长度直接加入测量中（如下图红色线段）；若画线起点捕捉错误按空格重新选取；若取消已画线按Ctrl点击直线可取消。

（4）可根据需要，通过点选、拉框选取、画线对图纸进行多次叠加测量操作。告别逐一点选的繁琐，只需几次点击，所有需要测量的长度一览无余。

2. 结果直观展示，告别“翻书”

l 操作演示：测量完成后，软件会将测量结果以文字标签的形式直接显示在图纸上，或者在一个独立的列表窗口中清晰地展示。用户可以根据需要调整标签的显示位置、大小、颜色，甚至可以自定义显示格式（例如，保留小数点位数）。

l 便利性体现：再也不用在命令行和图纸之间来回切换，测量结果一目了然。在进行图纸会审或质量检查时，可以直接将带有测量值的图纸导出，方便与现场人员沟通核对，大大减少了信息传递的错误。

3. 数据灵活导出，管理更便捷

l 操作演示：CAD快速看图软件都支持将测量结果导出为Excel表格、TXT文本文件等常用格式。表格中可以包含构件信息（如果CAD图纸中有属性）、长度数值、图层信息等。

l 便利性体现：测量数据与工程量计算、材料统计等后续工作无缝衔接。可以轻松将测量数据导入到Excel进行进一步的分析和处理，或者直接作为报表提交，极大地提高了工作效率和数据准确性。例如，在钢结构工程中，批量测量出所有钢梁、钢柱的长度后，可以直接导出到Excel进行材料统计，方便采购和下料。

工程业务中的实际应用场景举例：

建筑工程

l 钢筋统计：在施工现场，批量测量图纸上所有钢筋的长度，用于核对钢筋加工数据，减少浪费。

l 管道统计：测量给排水、暖通管道的长度，用于材料用量统计和工程量计算。

l 装修工程：测量墙体长度、吊顶龙骨长度、踢脚线长度等，方便材料采购和施工。

市政工程：

l 管线总长度统计：批量测量所有道路上的给水、排水、燃气管道长度，用于工程造价和管网管理。

l 路面长度计算：测量路面分段长度，用于沥青、混凝土等材料的用量估算。

水利工程：

l 渠道长度计算：批量测量水利渠道的长度，用于土方开挖、混凝土衬砌等工程量计算。

l 堤坝长度测量：快速获取堤坝各段的长度数据。

电力工程：

l 电缆敷设长度统计：批量测量电缆沟内电缆敷设的长度，用于材料统计和工程量核算。

l 线路架设长度计算：测量杆塔之间的线路长度，进行输电线路的工程量计算。

 总结：用科技赋能工程，从“批量测量”开始！

CAD批量测量长度，这个看似简单却又极其耗费精力的任务，终于可以通过CAD快速看图软件得到完美的解决方案。它不仅节省了宝贵的时间，更重要的是，大幅提高了数据的准确性，避免了潜在的返工和经济损失。

在日益竞争激烈的工程行业，拥抱新技术、提升工作效率是每一位工程师、项目管理者的必然选择。从解决“CAD批量测量长度”这样的痛点入手，你就能为整个工程项目的效率和质量打下坚实的基础。

现在就去试试吧！让CAD快速看图软件成为你手中的利器，告别重复劳动，迎接效率的爆发式增长！
