【CAD快速看图】批量测量-图文教程

新增批量测量功能！

可以通过框选一次性选择多个线段，测量出总长度。比如测量地暖盘管、电缆长度等，大大提高测量效率！

一、 准备工作

请更新版本到v6.4.0.100

下载地址：CAD快速看图官方网站 - 愿天下没有看不了的图纸

二、功能入口

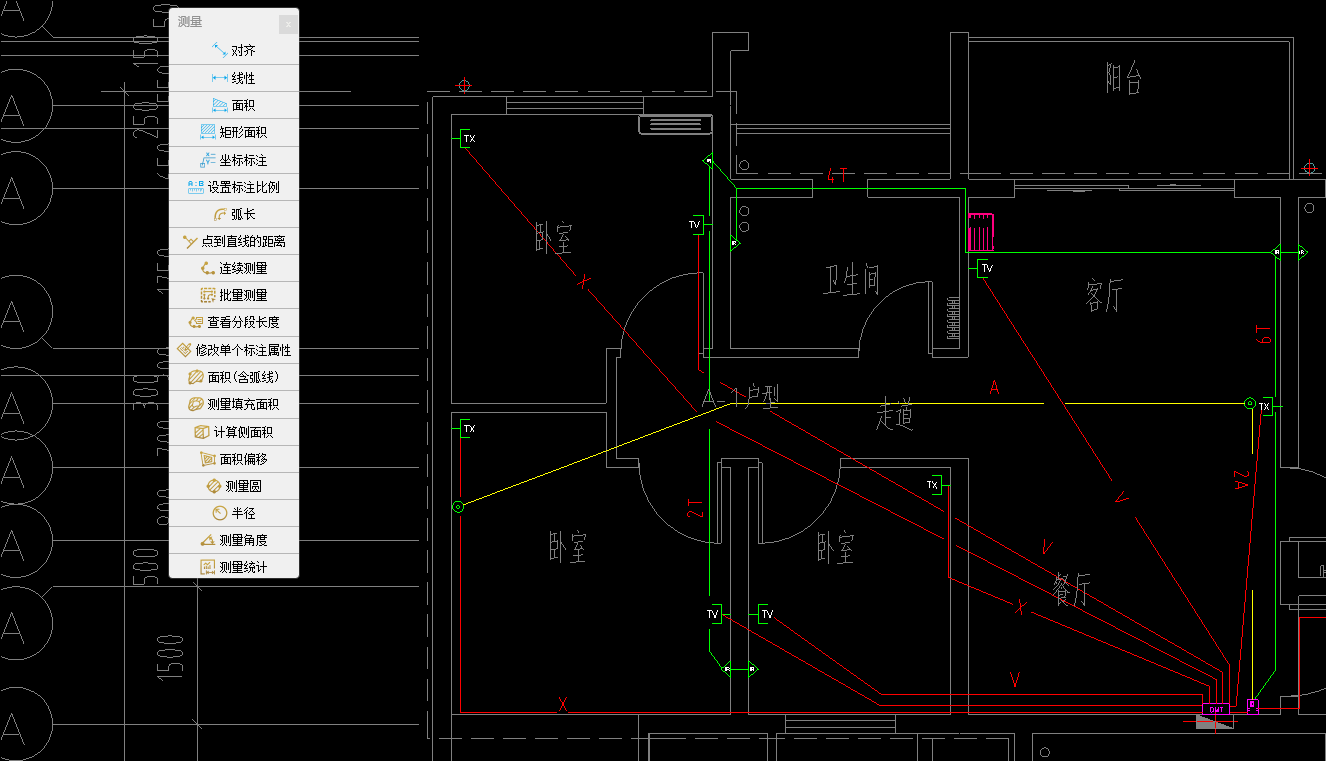

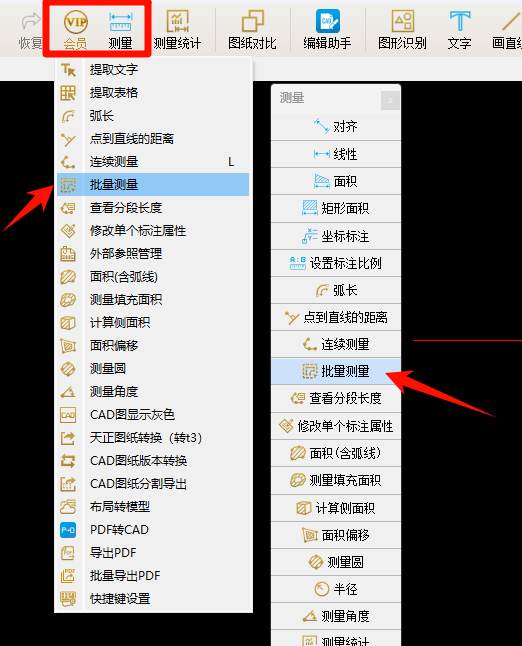

在“会员”和“测量”菜单里面。和“连续测量”类似，“批量测量”也是用于测量长度的。

三、操作方法

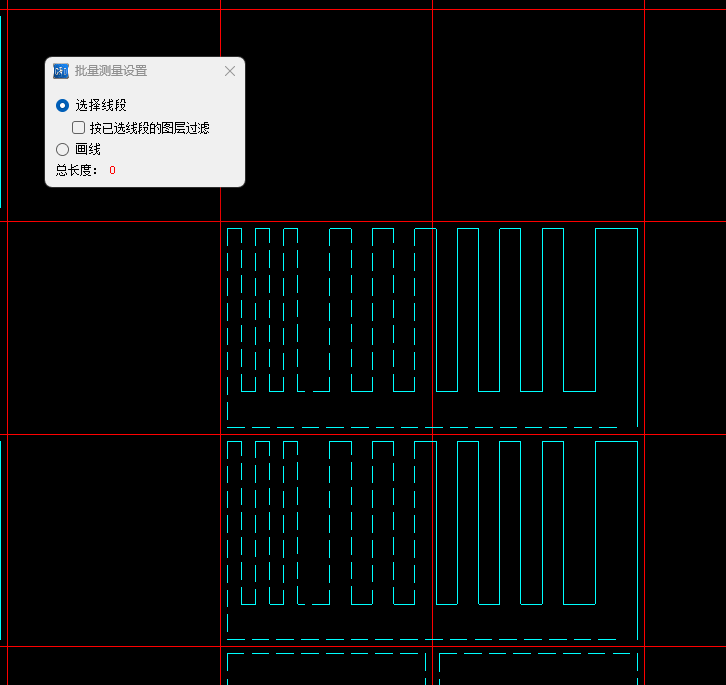

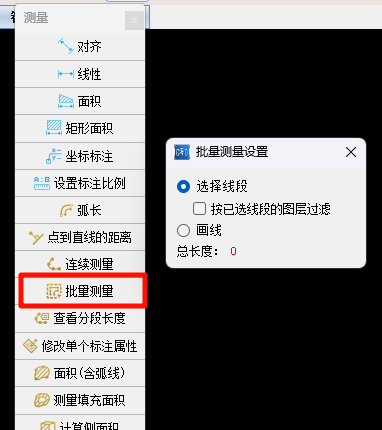

点击批量测量后，会弹出设置界面，分别是在图上选线测量长度和在图上画线测量长度。绝大多数情况下用选择线段即可，画线功能是针对线段断开的特殊情况，可以补画线测量长度。

接下来分别进行介绍。

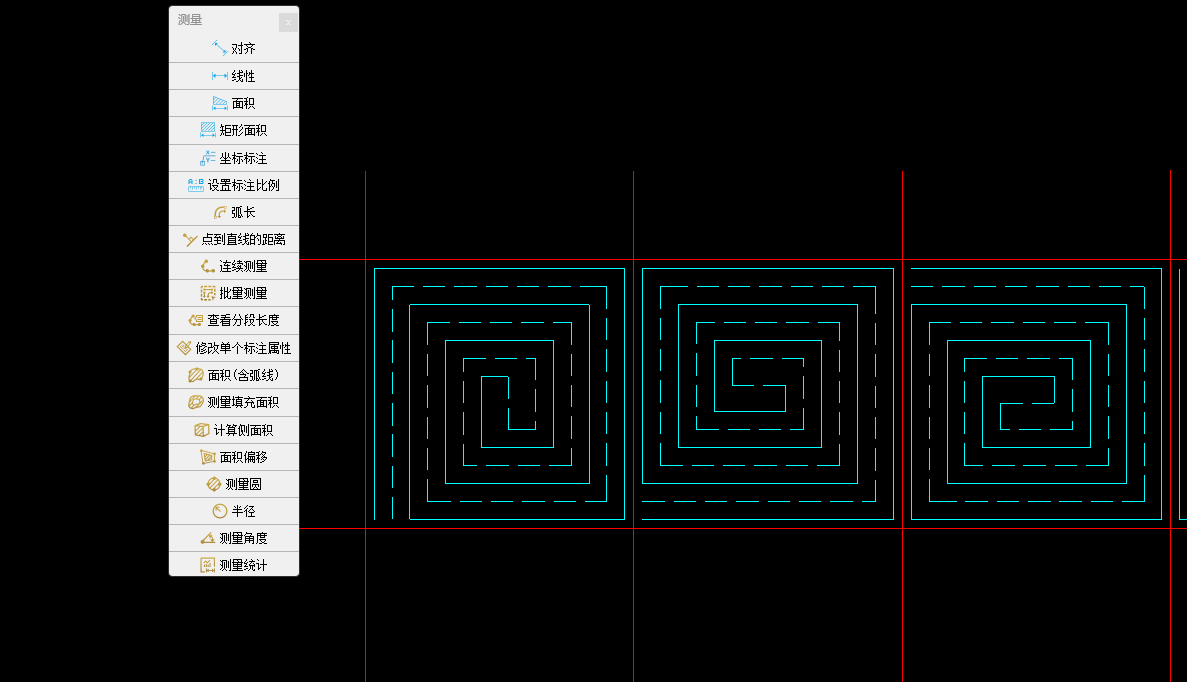

1.选择线段。可以在图上点选，或者拉框选择线段，支持直线、圆、圆弧、椭圆等复杂形状（鼠标显示为“回”字形表示可以选择）。选中的线段会高亮显示。

如果选错了，再次点击线段即可取消选择。

注意：选中线段后勾选“按已选线段的图层过滤”，那么后面只会选中和已选线段图层相同的线段。

如图所示：

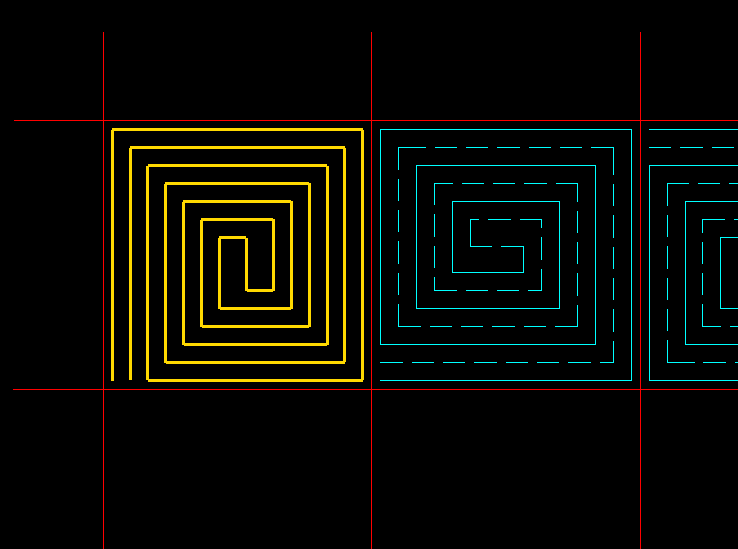

①如果直接框选，会选中所有线段；

②如果选中黄色网线后勾选“按已选线段的图层过滤”，再框选只会选中黄色网线；

③如果选中黄色网线和红色电线后勾选“按已选线段的图层过滤”，再框选会选中黄色网线和红色电线。

用好这个选项，就不必频繁开关图层，可以高效地框选啦。

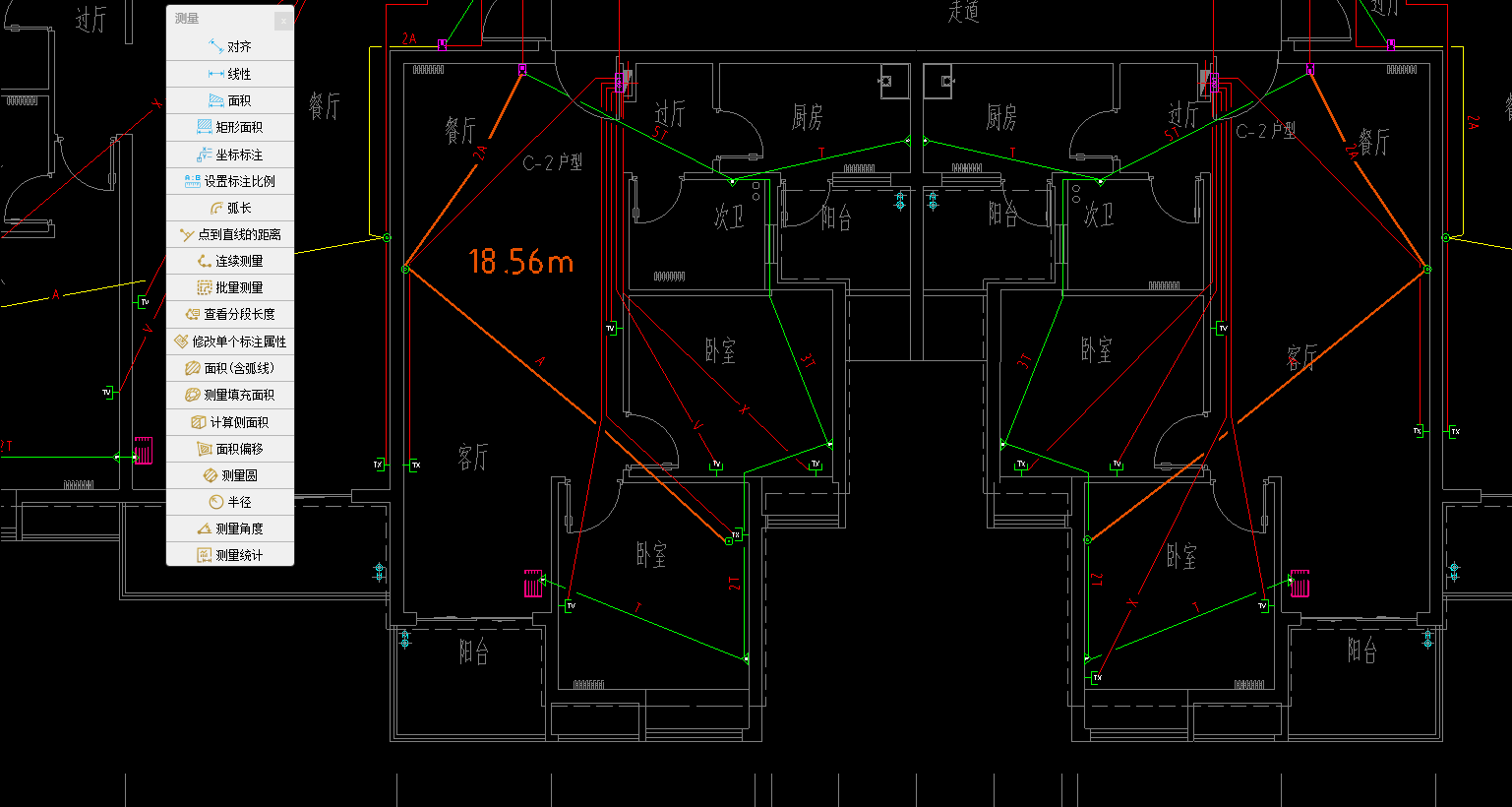

选择过程中，可以实时预览总长度。右键确定即可指定标注插入位置。

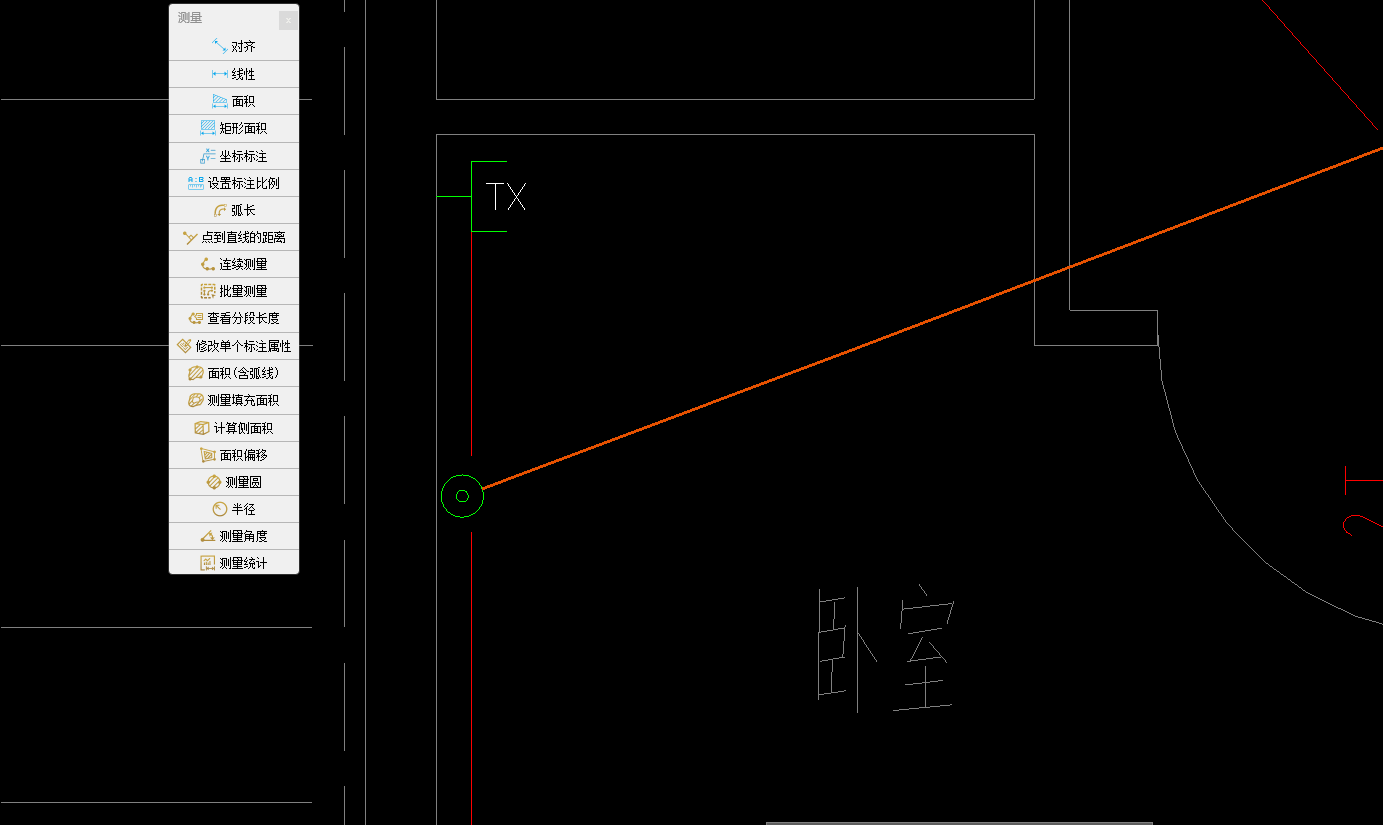

2.画线。有时实际上是连通的，但图纸上是断开的线段，直接测量出来的长度不准确。需要补画一段线。直接点击起终点即可。

如果画错了，按下空格键可以重新选择起点；按住ctrl键点击鼠标左键，可以删除画出来的直线。

以上就是新增的批量测量功能，一定要善用“按已选线段的图层过滤”选项，可以大大提高选择效率。
