cad手机看图教程
CAD手机看图软件有很多种，不同软件教程不同，本次以CAD快速看图手机安卓版为例，为您介绍cad手机看图教程。
一、图纸打开和存储
图纸打开
1.支持dwg、dxf和pdf图纸
2.压缩包的打开方法：用其他应用打开——解压——cad快速看图
3.有外部参照图纸的加载参照方法：
①把参照图纸和当前图纸放到同一文件夹，重新打开即可加载到参照
②参照图纸和当前图纸同一个路径接收即可加载到参照

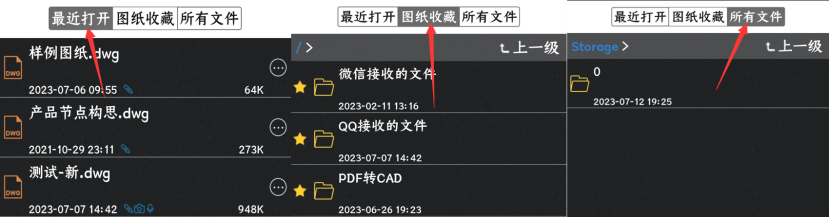

图纸存储
1.最近打开：存放最近打开的图纸，方便后续继续查看
2.图纸收藏：存放QQ端接收的图纸、微信端接收的图纸、PDF转CAD后的图纸
3.所有文件：查找并打开手机本地文件夹存储的图纸

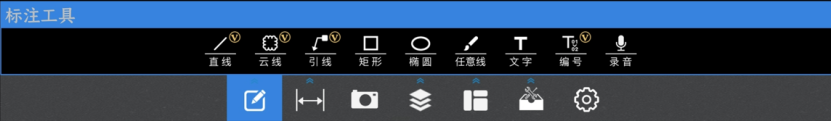

二、标注工具：可以在图纸上添加形状、线条和文字标注
1.【直线】：点击后，可以在图上画直线。
2.【云线】：点击后，可以在图上画云线。
3.【引线】：点击后，可以在图上添加引线和对应的文字标注。
4.【矩形】：拖动即可绘制矩形标注。
5.【椭圆】：拖动即可绘制椭圆标注。
6.【任意线】：可以在图上画出任意线条。
7.【文字】：可以在需要的地方添加文字标注。
8.【编号文字】：在图纸上自动添加序号递增的文字标。
9.【录音】：录音记录下想对标注做的标注。
备注：
点击形状标注（矩形、椭圆、云线）和文字标注，可以移动标注位置、删除标注、修改标注颜色和大小；
点击线条标注（任意线、直线、引线），可以移动标注位置、删除标注、修改标注颜色。

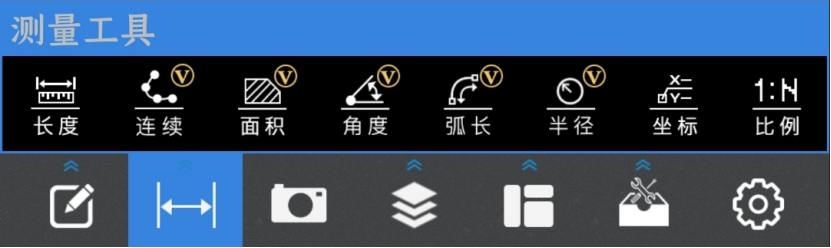

三、测量工具：可以测量图纸中图元的长度、面积、角度、弧长等
1.【长度】：测量图纸上任意线条的长度。
2.【连续】：连续测量一段直线（含弧线）的长度之和。
3.【面积】：测量多边形（含弧线）的面积，测量完成后在底面面积基础上可以测量出【侧面积】。
4.【角度】：测量相交或者不相交的两条直线的夹角。
5.【弧长】：测量图纸中弧线的弧长。
6.【半径】：测量图纸中圆的半径。
7.【坐标】：测量图上任意点的坐标。
8.【比例】：测量长度、面积前先用比例功能确认测量比例。
点击长度、面积、坐标标注可以修改标注颜色和删除标注。

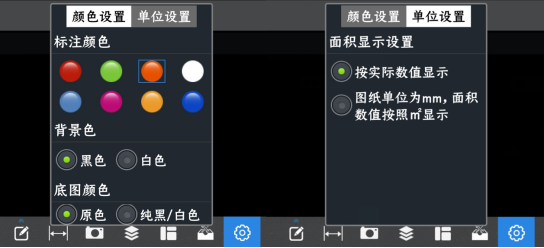

四、标注设置：可以修改标注的颜色显示和测量单位
1.【颜色设置】：修改标注颜色、背景色和底图颜色
2.【单位设置】：使标注按实际数值显示或者按㎜/㎡显示
五、照片工具：在图纸上添加照片标注
1.【拍照】：用手机自带的相机拍照，添加照片标注。
2.【从相册中选择】：选择手机本地存储的照片。

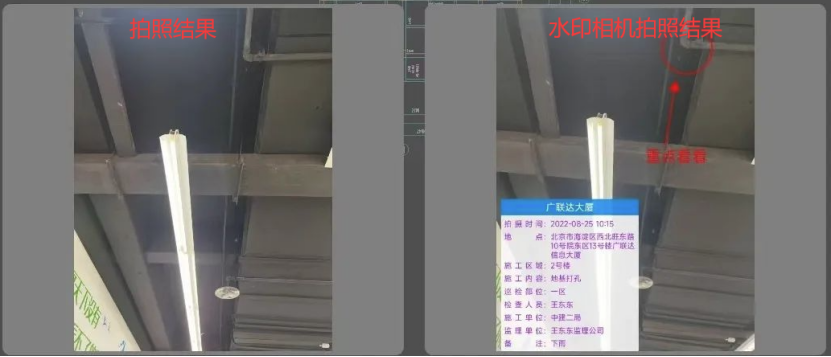

3.【水印相机拍照】：用快速看图软件的的水印相机拍照，添加照片标注。
4.【分享功能】：可对照片双击或者单击，直接单独分享照片。

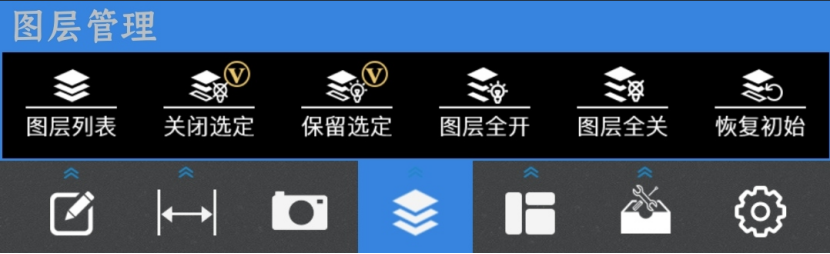

六、图层管理工具：可以查看图层以及管理图层
1.【图层列表】：查看图纸中所有的图层。
2.【图层全开】：打开图纸中所有的图层。
3.【图层全关】：关闭图纸中所有的图层。
4.【关闭选定】：某一图层不想显示，关闭该图层使它不显示。
5.【保留选定】：只想查看部分图层，保留该图层让它单独显示。
6.【恢复初始】：恢复图层到最开始状态。
七、通用功能：文字查找、提取文字、视点、导出
1.【文字查找】：查找到包含特定文字的图元所在的位置、统计文字的数量。
2.【提取文字】：可以提取文字，复制粘贴到其他位置，或者到其他软件中。
3.【视点】：保存当前视图，用于快速定位图纸内容。
4.【导出】：图纸上添加的标注发送给别人查看。

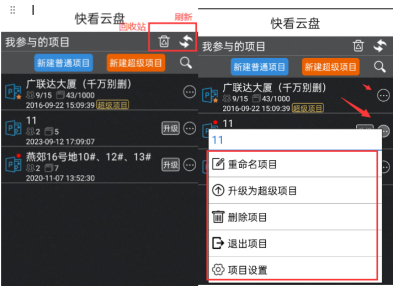

八、快看云盘
云盘项目：根据需要建立不同的项目存放和管理图纸

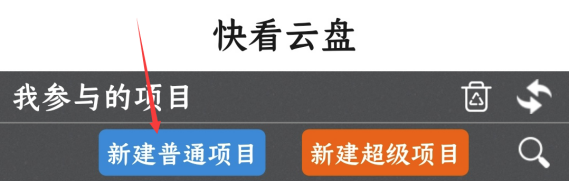

1.【新建项目】：新建不同项目，可以建立的项目数量上限为5个。
1.1.【文件夹】：建立好项目后，点进项目里，可以建立不同文件夹以管理图纸 ，项目内的文件夹没有数量限制。
1.1.1【重命名】：修改已建立好的文件夹名称。
1.1.2【删除】：删除文件夹，已删除文件夹可以项目内的回收站找到。
2.【重命名项目】：给已建立的项目修改名称。
3.【升级为超级项目】：项目图纸容量、成员数不满足需求了，扩容成超级项目。
4.【删除项目】：删除不需要的项目，删除后的项目存储在【回收站】中。
5.【退出项目】：作为项目成员退出该项目。
6.【回收站】：存放从项目删除的图纸。点还原可还原图纸到原位，点彻底删除图纸从回收站删除，无法恢复。
7.【刷新】：刷新云盘数据显示
CAD快速看图软件下载链接：
https://cad.everdrawing.com/?from=wdsq
相关视频教程链接：
http://club.everdrawing.com/question/detail/12489（安卓版）
http://club.everdrawing.com/question/detail/12538（IOS版）
