【CAD快速看图手机版】测量半径、捕捉圆心,统统搞定!

想要测量一个圆形或一段弧线的半径

测量坐标、长度或面积时需要捕捉圆形或弧线的圆心

安卓版升级到5.7.2版及以上就可以轻松捕捉啦~


测量半径

点击底部“测量”工具栏中的“半径”功能

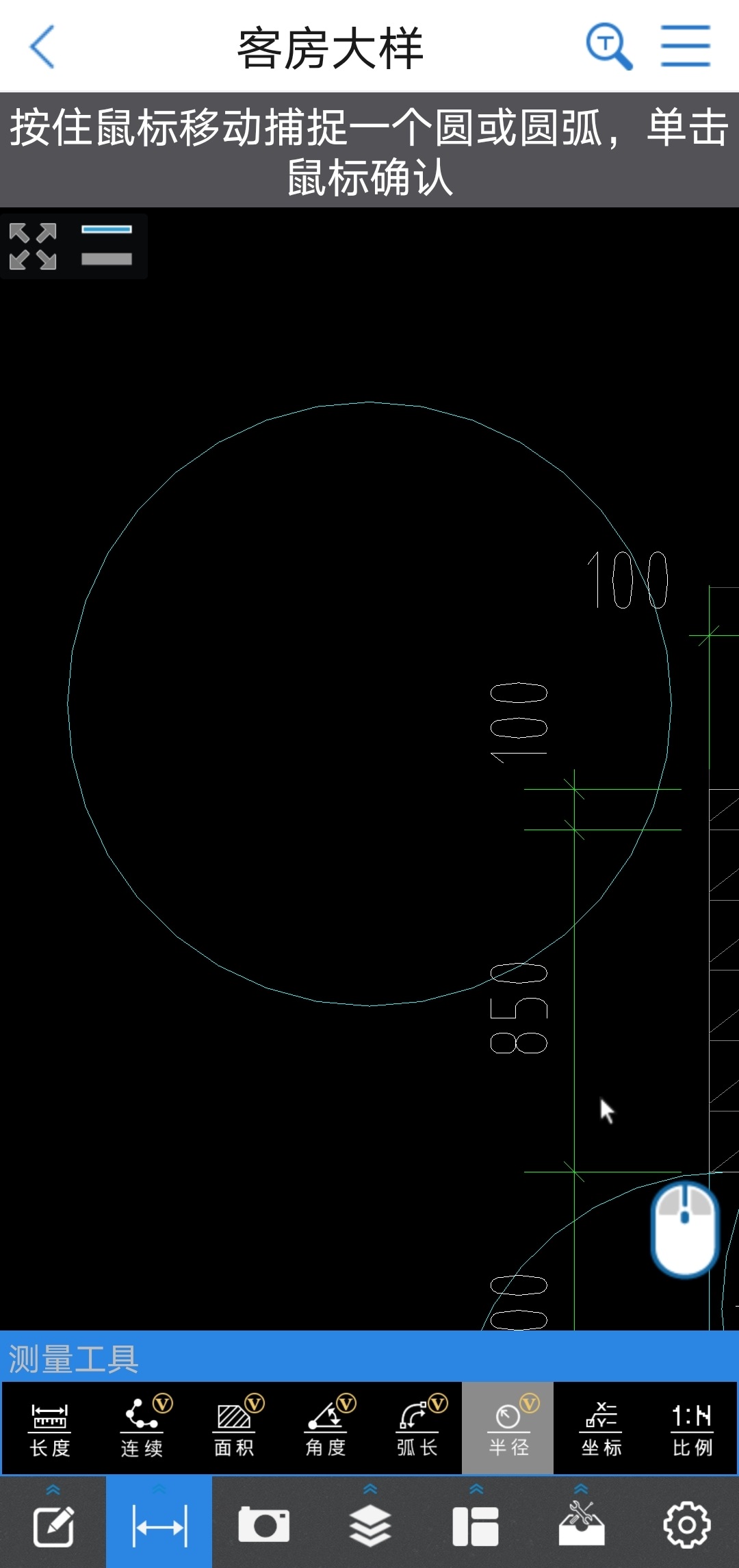

按住右下角的虚拟鼠标,将箭头移动到圆或弧上,变成“回”就捕捉到了圆或弧。

这时点击虚拟鼠标,就能测量出半径

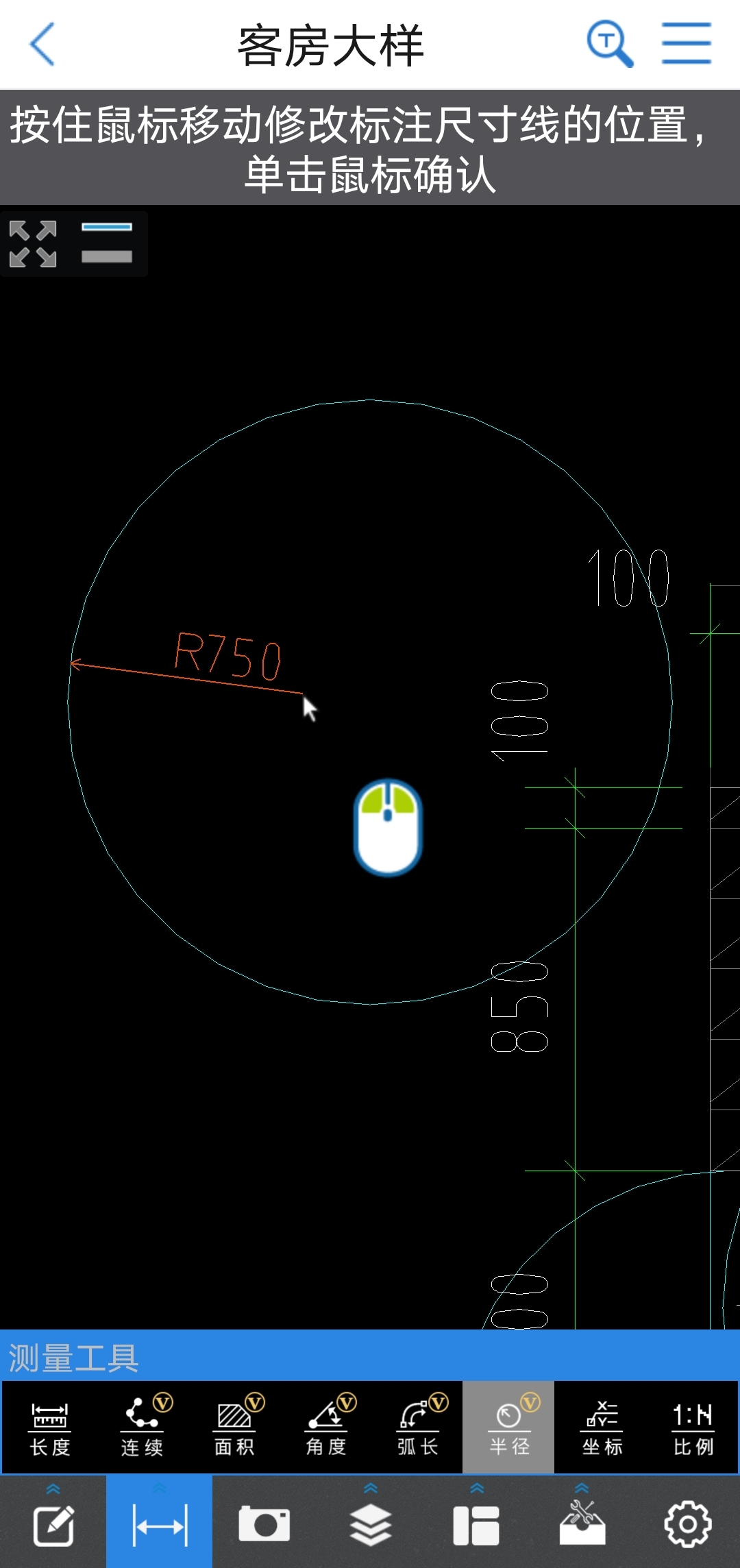

移动虚拟鼠标,选择合适的位置,再次点击虚拟鼠标,就能把半径数值标注在指定位置啦


捕捉圆心

以“坐标”功能为例(还可以在测量长度和面积等功能中捕捉圆心)

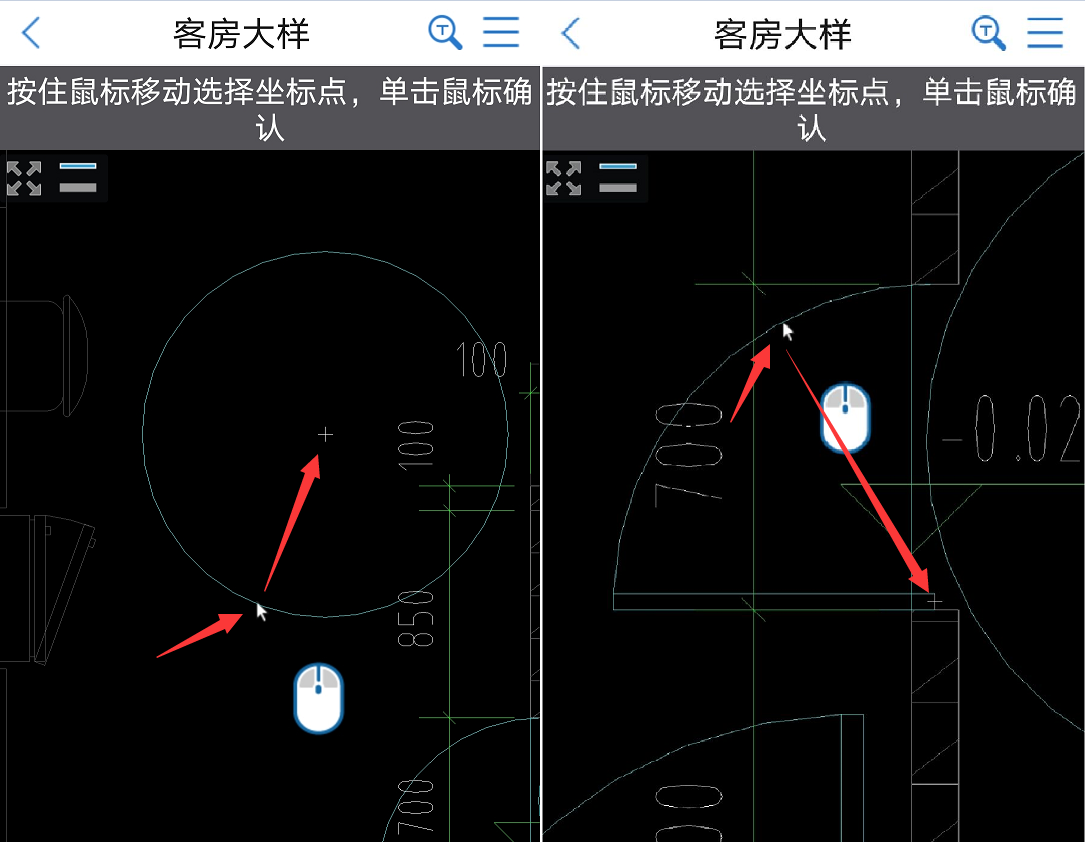

鼠标移动到圆或弧线上,就会出现圆心标识“十”


再将鼠标移动到圆心处,点击鼠标就能成功捕捉到圆心,测得圆心的坐标值



注意:

1.测量半径和捕捉圆心功能在安卓版5.7.2及以上版本才有哦

2.各大应用市场更新或从官网下载均可

3.官网地址:cad.glodon.com
