【CAD快速看图】实战功能演示(二)数个数的3种方法

本期的实战功能演示,我们来介绍一下CAD快速看图里数个数的3种方法:图形识别、文字查找、编号文字。

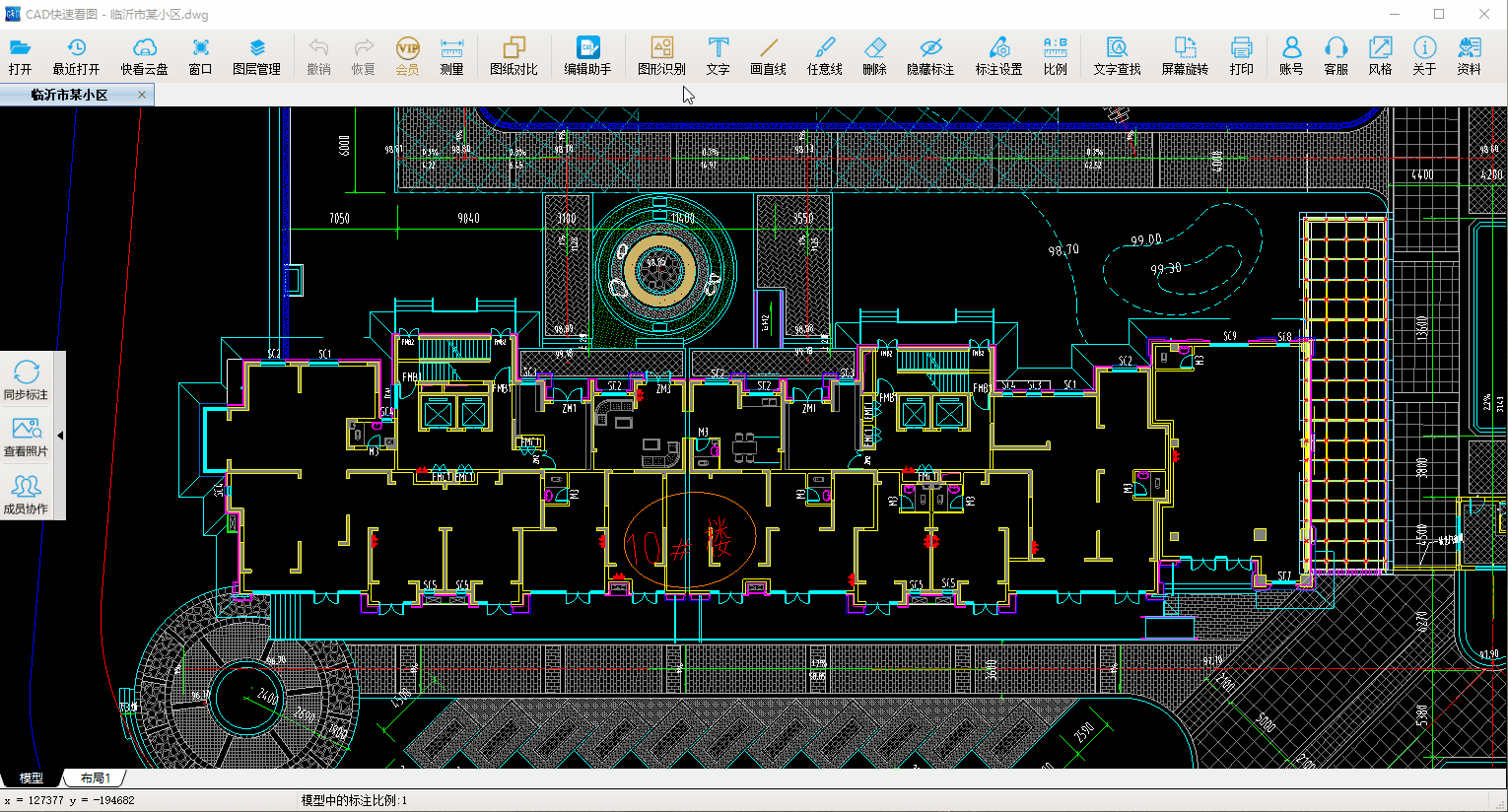

一、图形识别(点击图片查看大图)

作用:可以快速识别图纸里指定区域内,大小相同、形状相同、尺寸相同的构件数量。

步骤:打开图纸,点击上方工具栏的“图形识别”按钮,按照提示操作即可。

注意:1、图形识别目前只能在模型里使用。如需要在布局中查找,请先使用会员功能“布局转模型”,然后在转出后的图纸中使用。

2、每一次识别都是独立的一次。

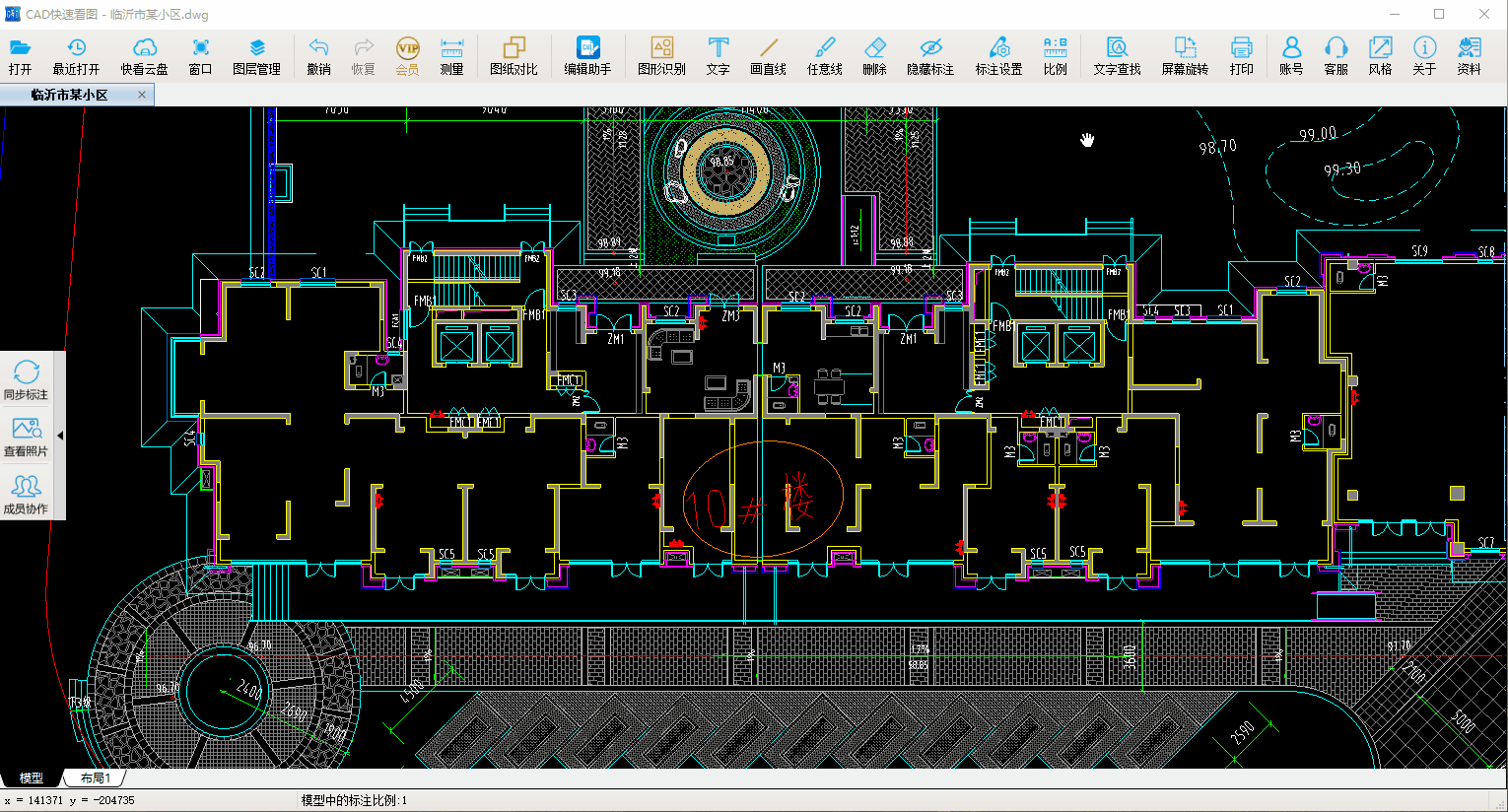

二、文字查找(点击图片查看大图)

作用:可以快速的查找图纸里指定区域内的文字、数字、字母等的位置和数量。

步骤:打开图纸,点击上方工具栏的“文字查找”,按提示操作即可。

注意:1、文字查找最好在模型里使用。如需要在布局中查找,请先使用会员功能“布局转模型”,然后在转出后的图纸中使用。

2、遇到复杂的文字或者数字,建议先使用“提取文字”功能,提取出来要查找的文字,然后再使用文字查找直接进行粘贴查找。

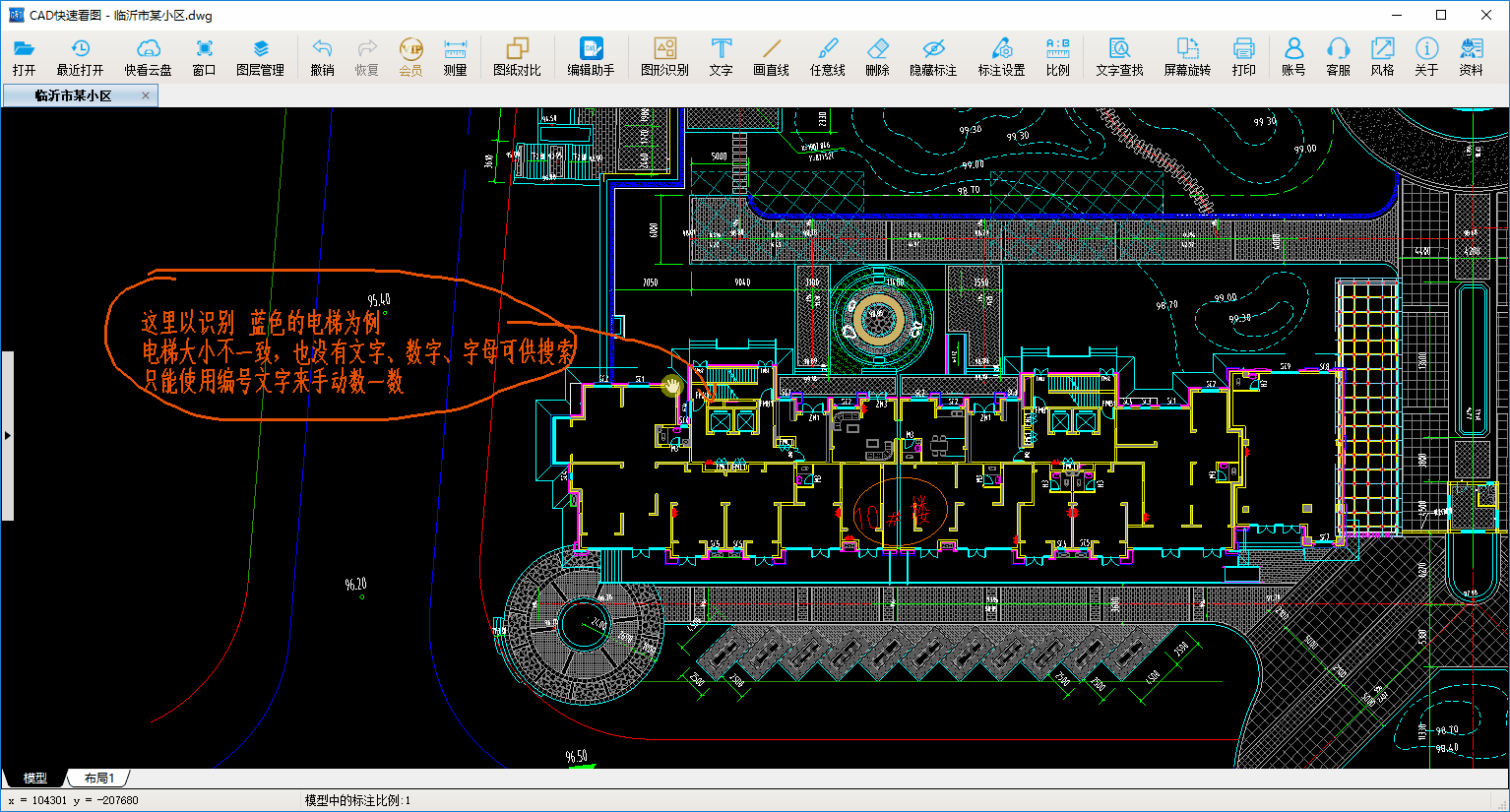

三、编号文字(点击图片查看大图)

作用:在图形大小不一致,又没有文字、数字、字母等标注情况下,手动定位并统计构件数量。

步骤:打开图纸,点击上方工具栏“文字”--“编号文字”,按照提示操作。

注意:1、编号文字一定要配合文字查找来使用,才能方便的数个数。


补充福利:上边三个功能的详细视频教学:点击查看
