室外给排水工程量计算&识图技巧

室外给排水工程管线排布范围广、管径规格多、配套井类构筑物数量多，给水、污水、雨水管线交叉重叠，极易出现漏测管段、漏计配套构件、标高混淆错算埋深土方等问题。

结合住宅小区预决算实操经验，通过CAD快速看图替代人工逐段丈量，实现管道长度一键汇总、构筑物自动点数统计，同步讲解土方、垫层、配套附件计算方法，适用于小区、厂区、市政配套室外给排水预算、对量、结算工作。

一、计算规则

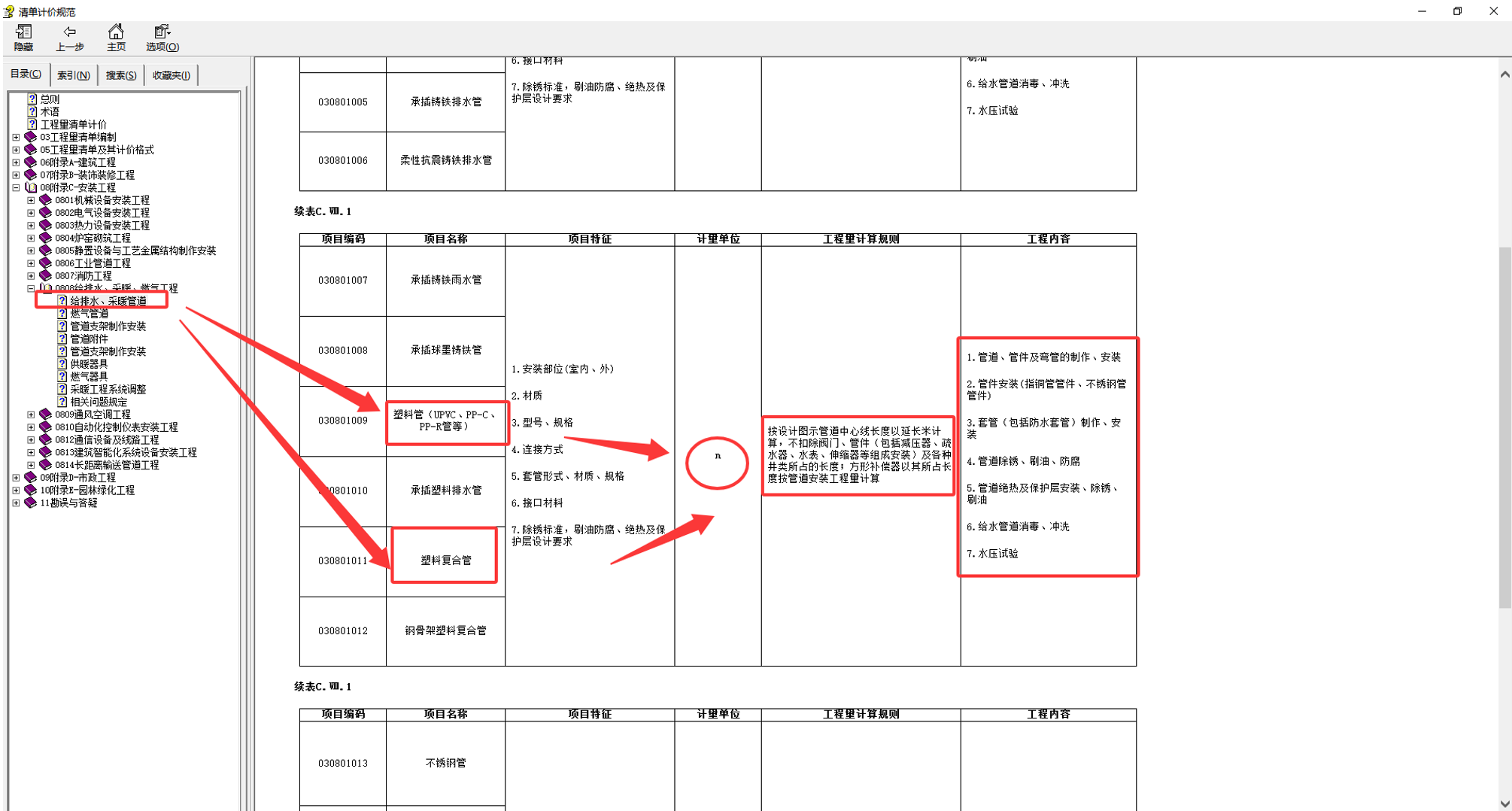

1、各类管道：按设计图示管道中心线长度以延长米计算，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）及各种井类所占的长度；方形补偿器以其所占长度按管道安装工程量计算。

工作内容：包含给水管道消毒、冲洗、水压试验。

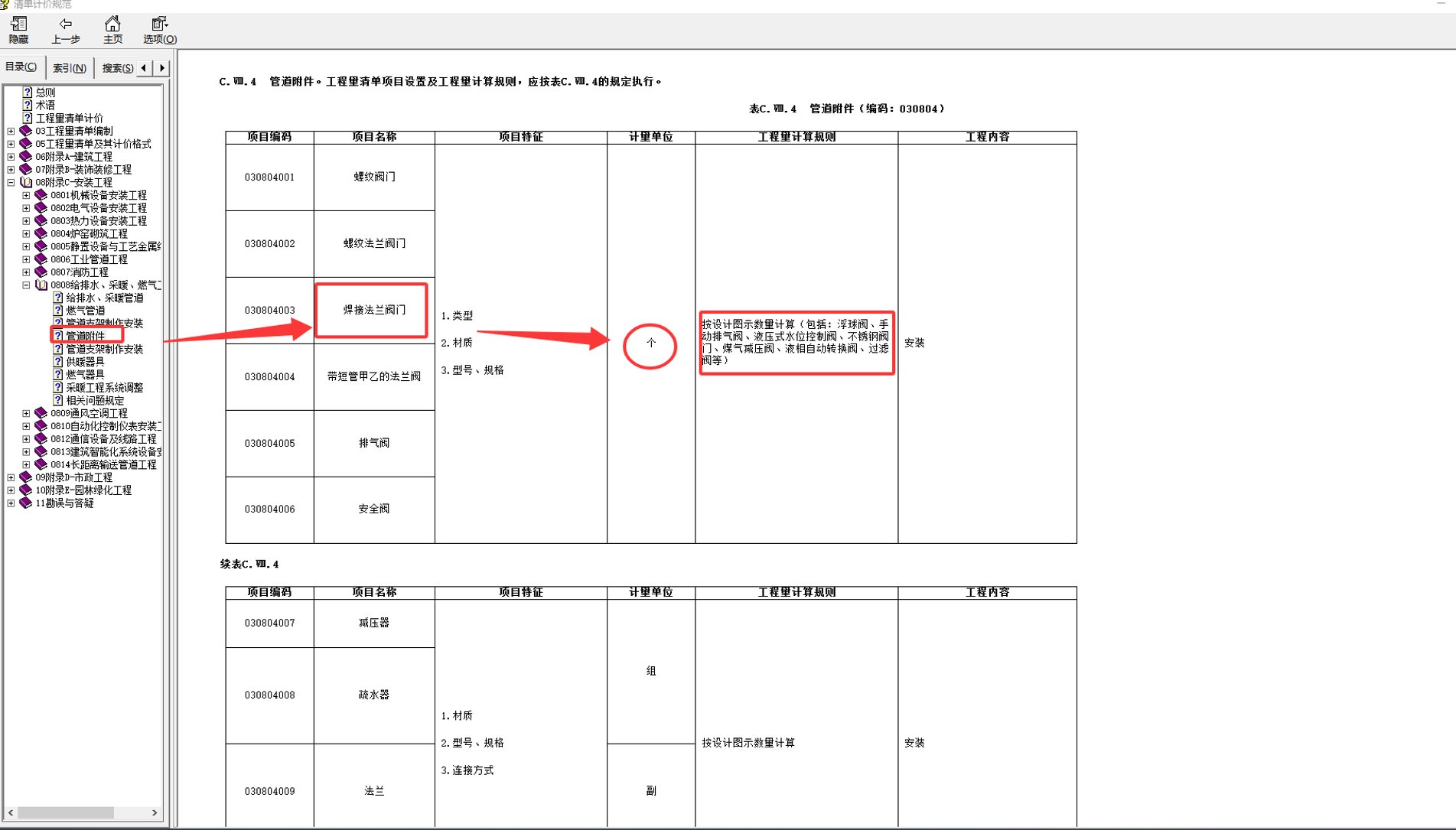

2、各类阀门：按设计图示数量计算（包括：浮球阀、手动排气阀、液压式水位控制阀、不锈钢阀门、煤气减压阀、液相自动转换阀、过滤阀等）。

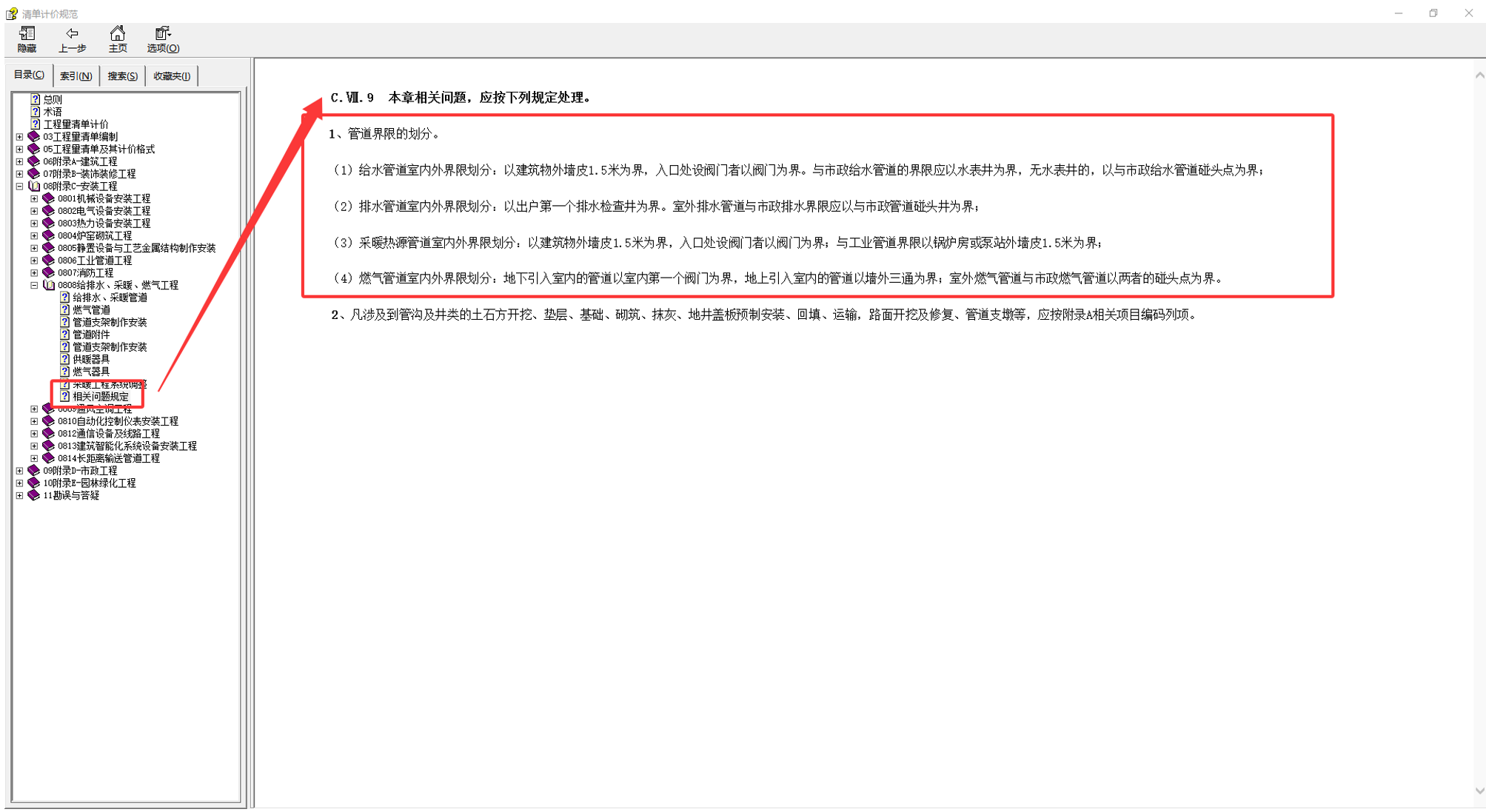

3、界面划分：

（1）给水管道室内外界限划分：以建筑物外墙皮1.5米为界，入口处设阀门者以阀门为界。与市政给水管道的界限应以水表井为界，无水表井的，以与市政给水管道碰头点为界；

（2）排水管道室内外界限划分：以出户第一个排水检查井为界。室外排水管道与市政排水界限应以与市政管道碰头井为界；

（3）采暖热源管道室内外界限划分：以建筑物外墙皮1.5米为界，入口处设阀门者以阀门为界；与工业管道界限以锅炉房或泵站外墙皮1.5米为界；

（4）燃气管道室内外界限划分：地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外三通为界；室外燃气管道与市政燃气管道以两者的碰头点为界。

二、识图

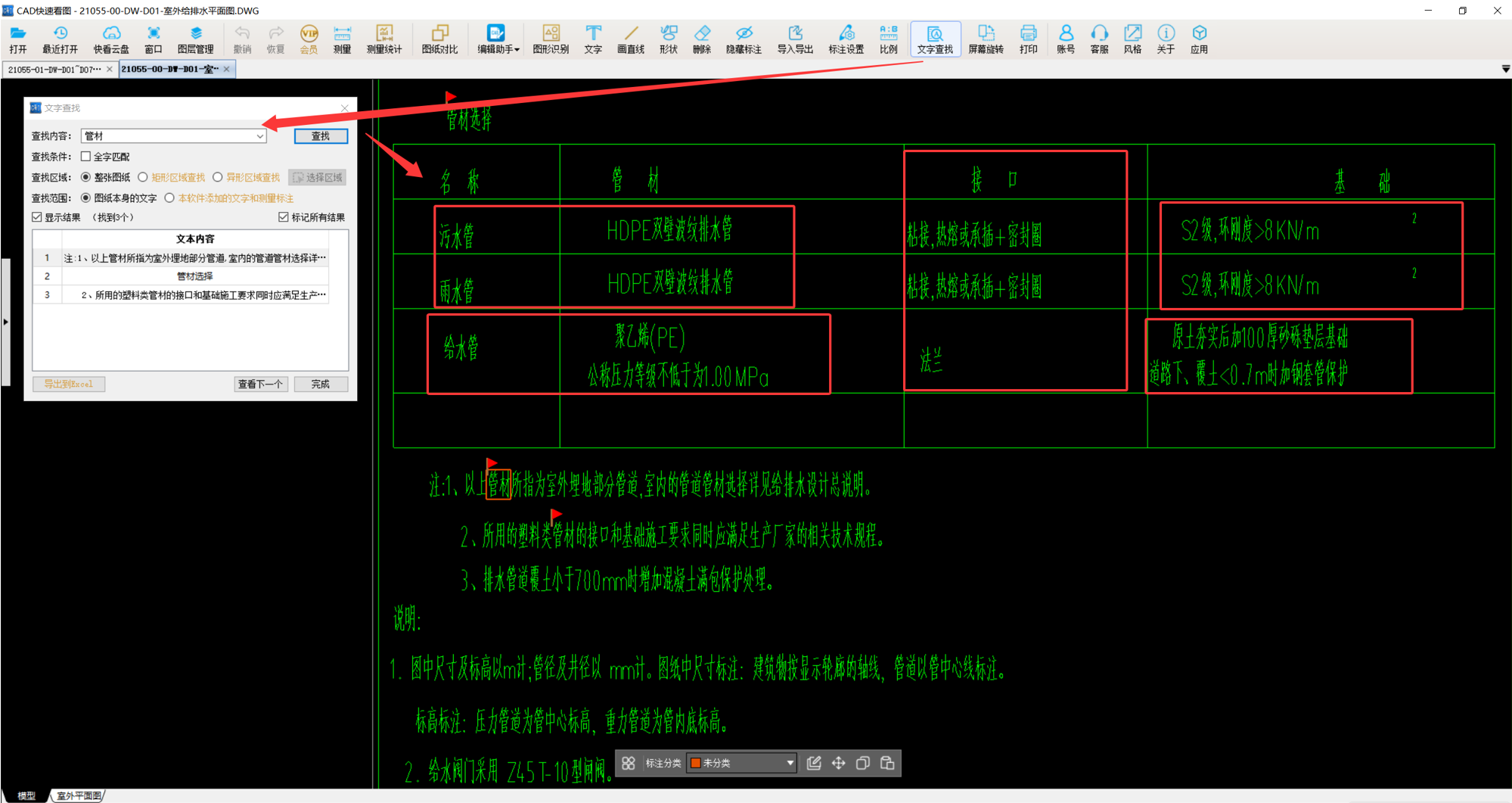

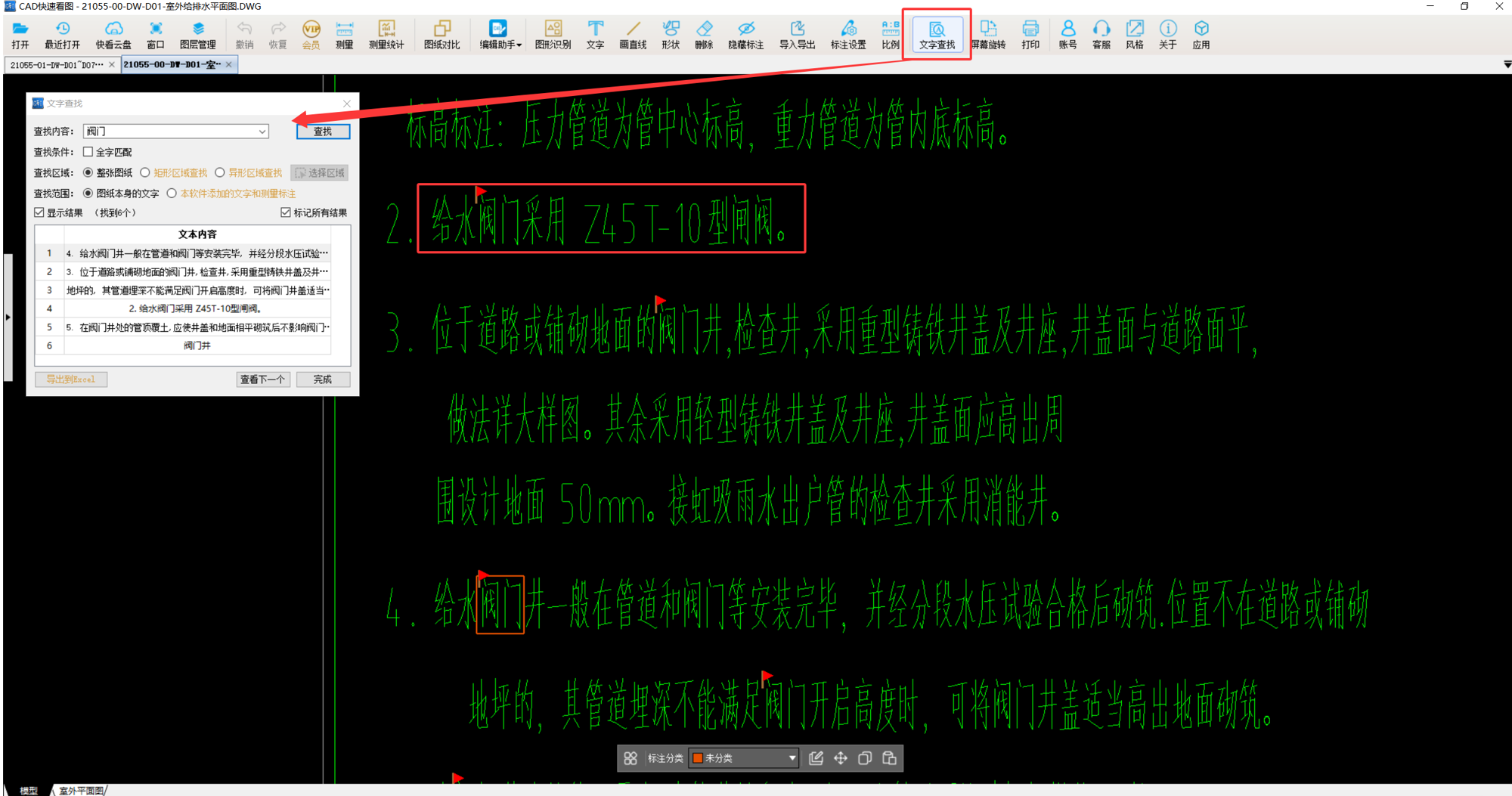

1、CAD快速看图中文字查找“管材”字样，定位说明，明确管材材质。

给水管：聚乙烯(PE) 1.00MPa，法兰连接，S2级,环刚度>8KN/㎡。

雨、污水管：HDPE双壁波纹排水管，粘接,热熔或承插+密封圈。

2、给水阀门采用 Z45T-10型闸阀。

三、案例实操

以给水管道为例，计算相关工程量。

（一）长度测量

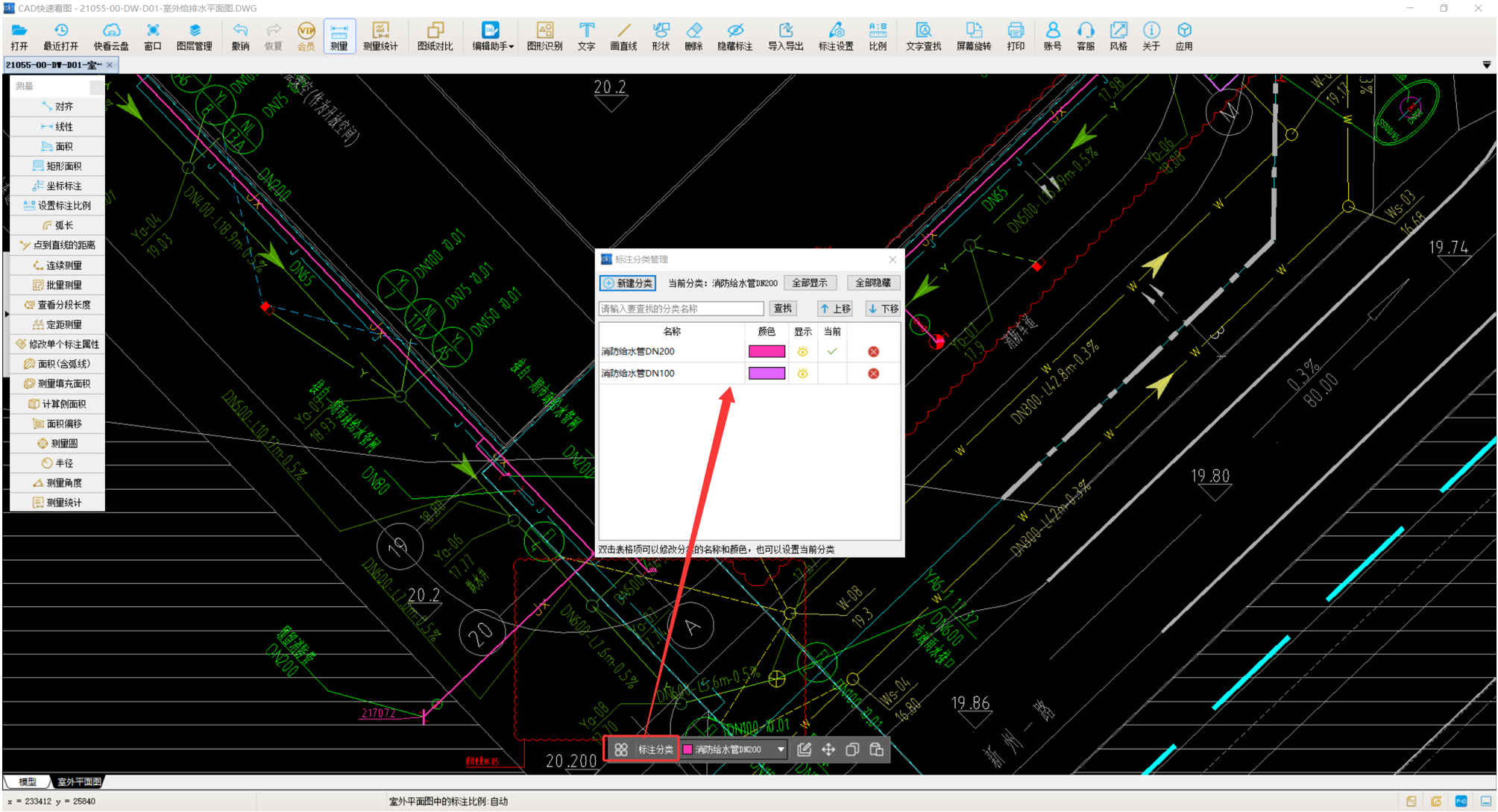

1、标注分类：CAD快速看图查看图纸管道规格，新建标注分类，置于当前。

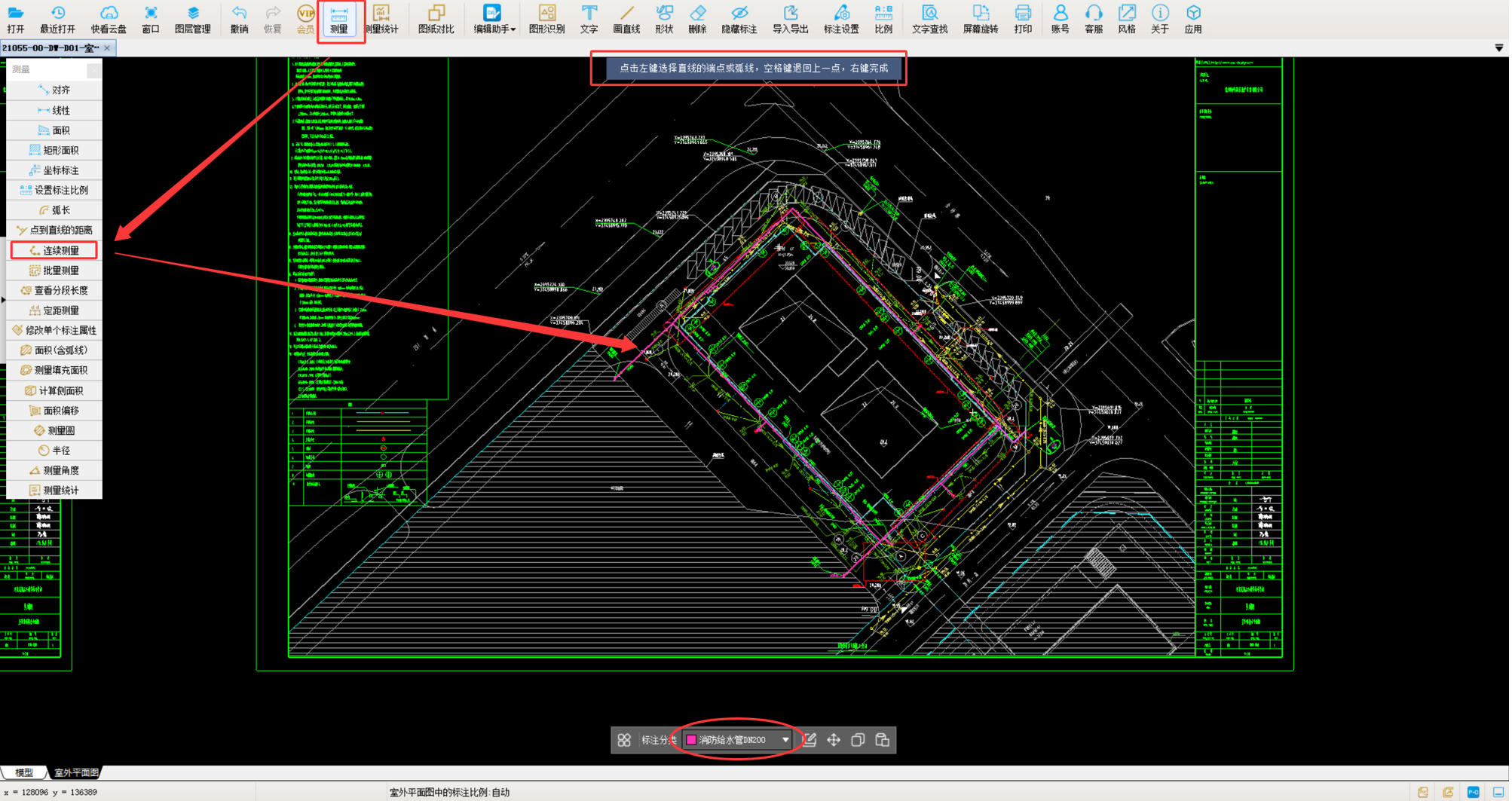

2、连续测量：CAD快速看图左侧【测量】→连续测量→根据软件上端提示，点击线管端点，沿着管道各角点画线，右键完成。 软件自动汇总管线总长，一次性得出水平投影长度。

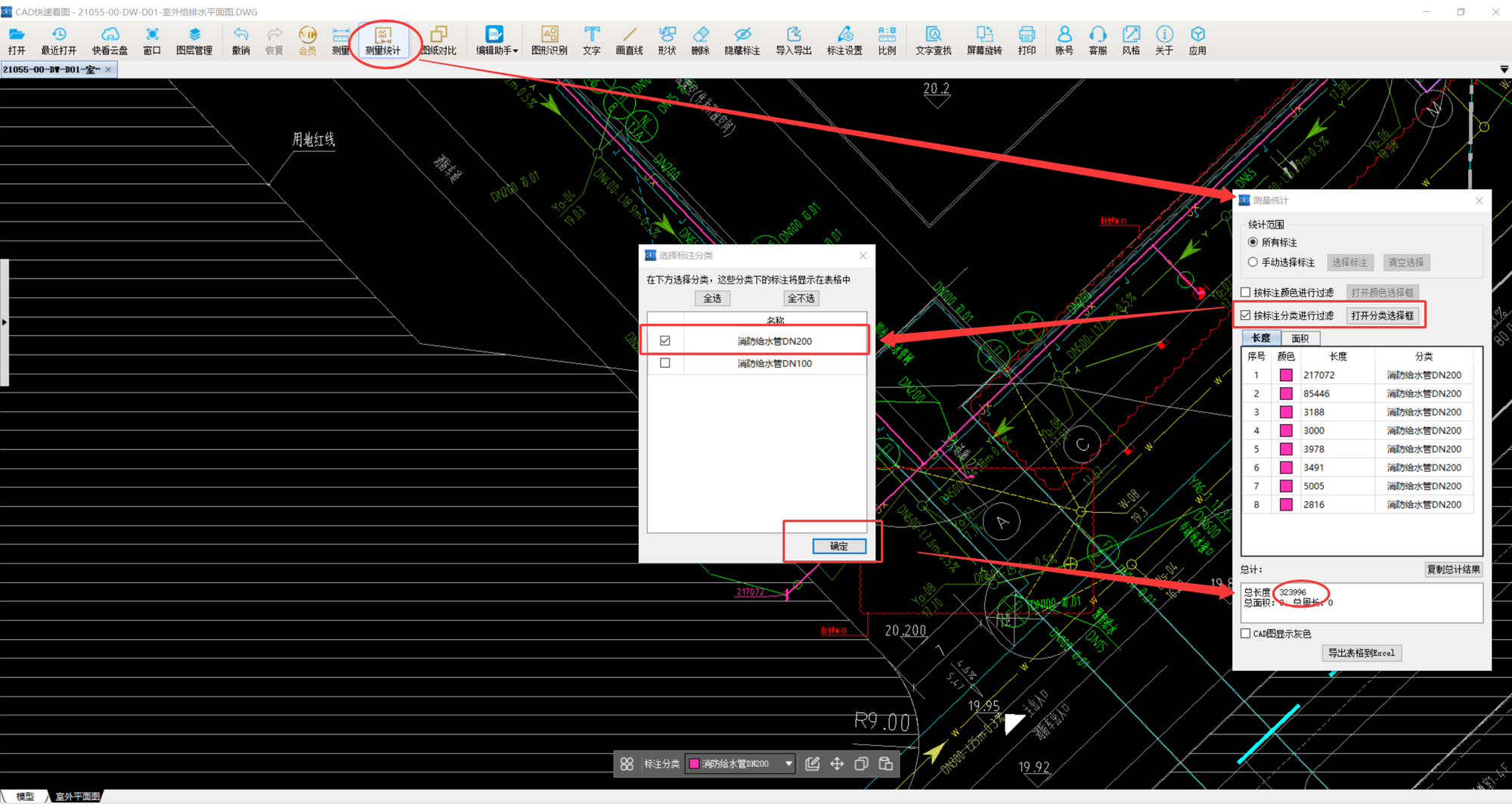

3、测量统计：CAD快速看图左侧【测量统计】→按标注分类进行过滤→勾选选择分类，点击确定。 软件自动汇总管线水平总长度

DN200:324m。

DN100:12.34m

4、垂直长度计算：管道埋深0.7m，主干管接立管2处，消火栓立管4处。

DN200:0.7*2=1.4m

DN100:0.7*4=2.8m

5、汇总长度：DN200=324+1.4=325.4m，DN100=27.63+2.8=30.43m。

（二）设备统计

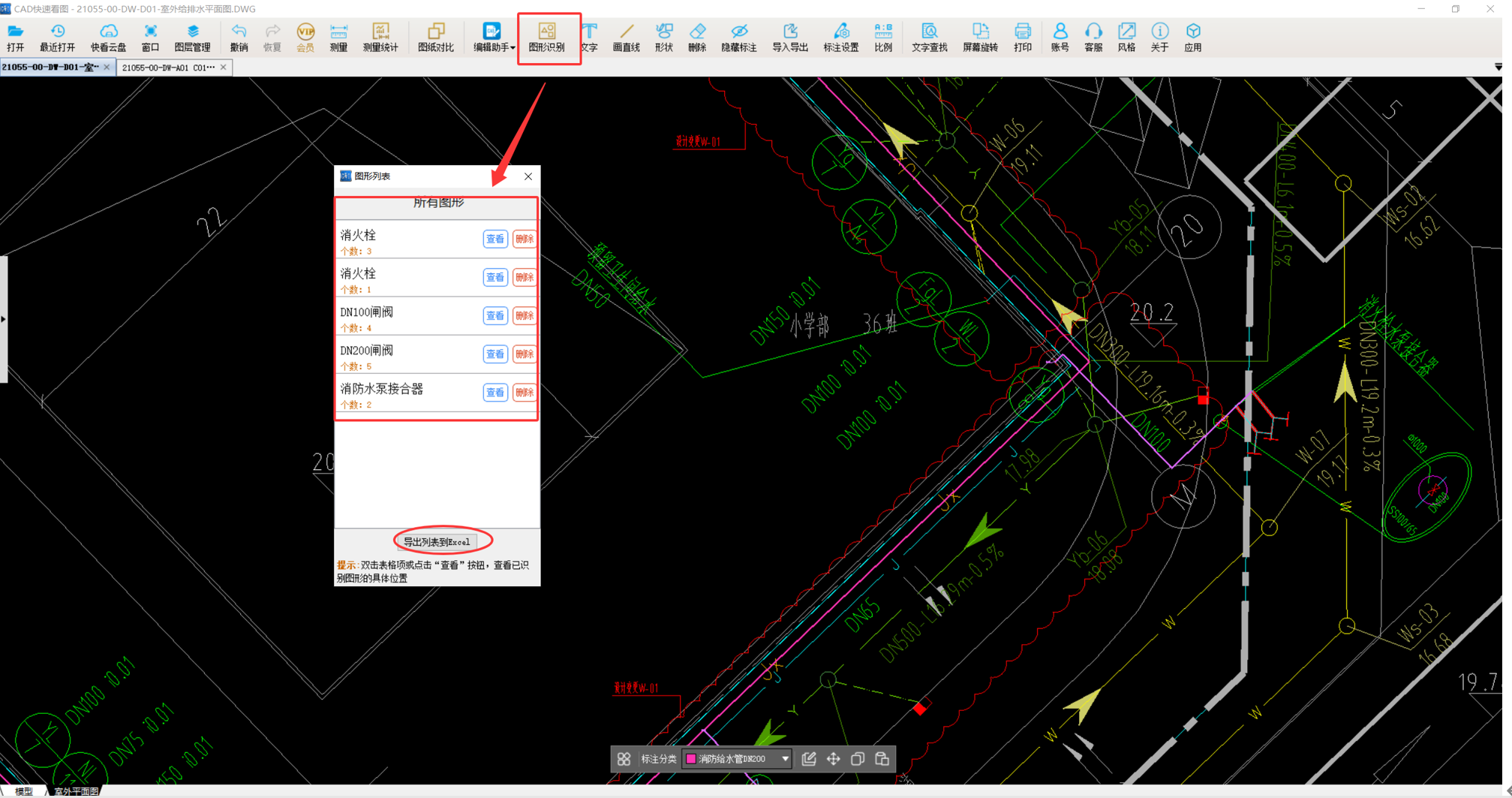

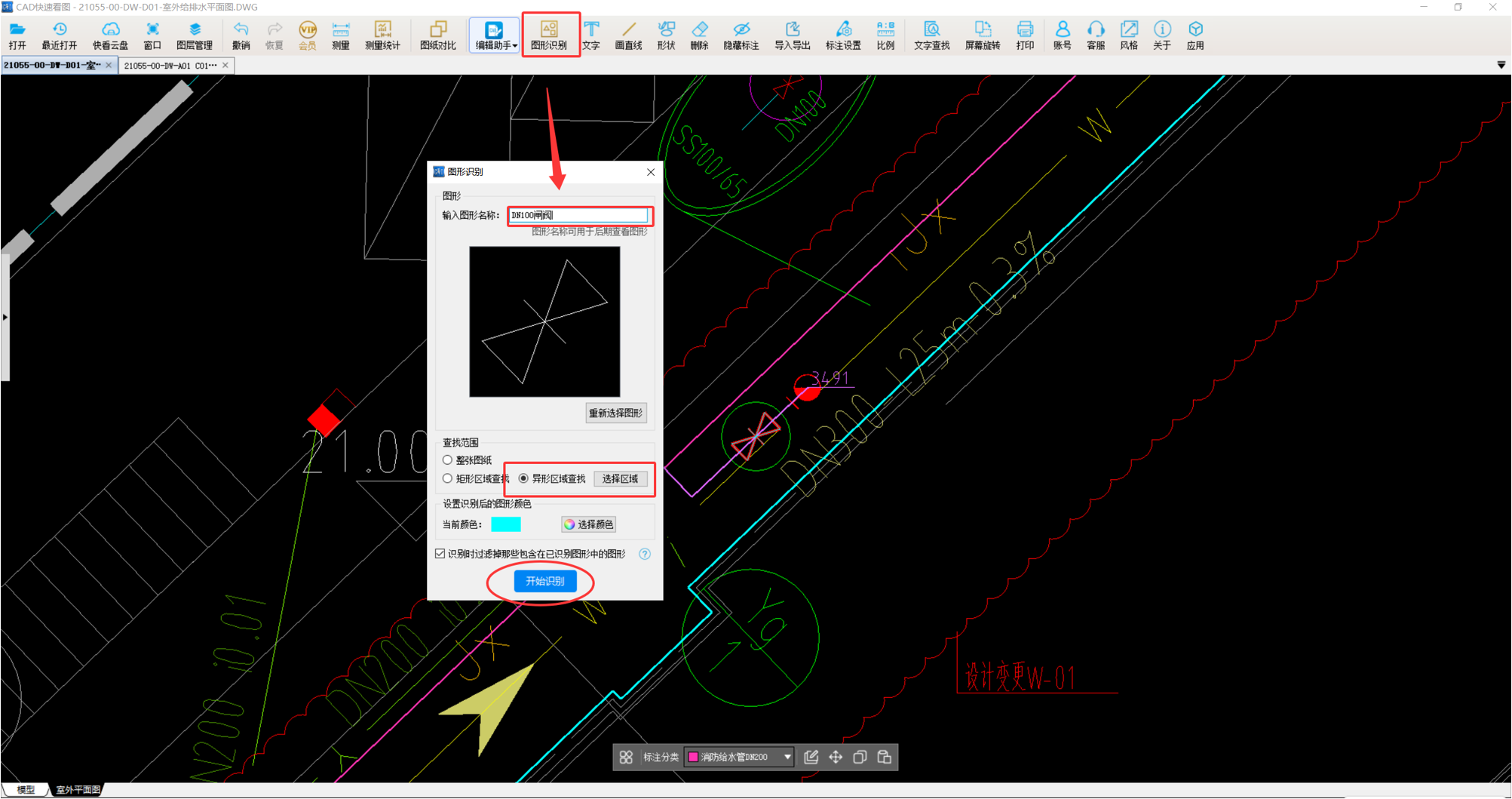

1、图例识别：点击图形识别→框选图例→输入图形名称→选择异形区域→开始识别，软件自动识别设备数量。

2、查看识别工程量：点击CAD快速看图图形识别→查看已识别图形→图形列表（点击查看，可定位图纸具体位置）→导出表格。

（三）汇总统计

经过图形识别、连续测量得出本工程相关工程量：

1、DN200:325.4m

2、DN100:30.43m

3、立式消火栓（SSF100/65-1.0型,15L/S)：4个

4、消火栓接合器2个

5、阀门井φ1400:5座

6、阀门井φ1000:4座

7、Z45T-10型闸阀DN200:5个

8、Z45T-10型闸阀DN100:4个

9、挖土方：（325.4+30.43）*0.7*0.8=199.26m³

10、厚100mm砂砾垫层基础：（325.4+30.43）*0.8*0.1=28.47m³

四、总结

室外给排水工程量计算，依托CAD快速看图完成文字查找、连续测量、图形统计，实现管线、井体、土方等分项快速取量，相比传统手工拉尺算量大幅缩减工时，有效规避分段累加、重复点数带来的人为误差，保障计量数据精准可靠。

留存全部测量标注、统计标记与测量记录，每一项工程量均留有清晰可追溯的算量痕迹，便于内部复核、甲乙双方对账及竣工结算核对，兼顾算量效率、计量精度与资料规范化管理需求。
