CAD制图入门-不可忽视的尺寸标注

在前面的文章中，我们已了解了图形的绘制与编辑。然而，完整的工程图纸不仅包含几何图形，还必须清晰、准确地传达尺寸、角度、坐标等信息，以满足设计、加工与检验等环节的需求。在CAD制图中，尺寸标注是图纸不可缺失的一部分。同时，准确、规范的尺寸标注不仅能让你的图纸更加清晰易读，更是后续施工、加工的直接依据。下面本文为您系统梳理了CAD尺寸标注的常用命令、样式设置及标注基本规范。

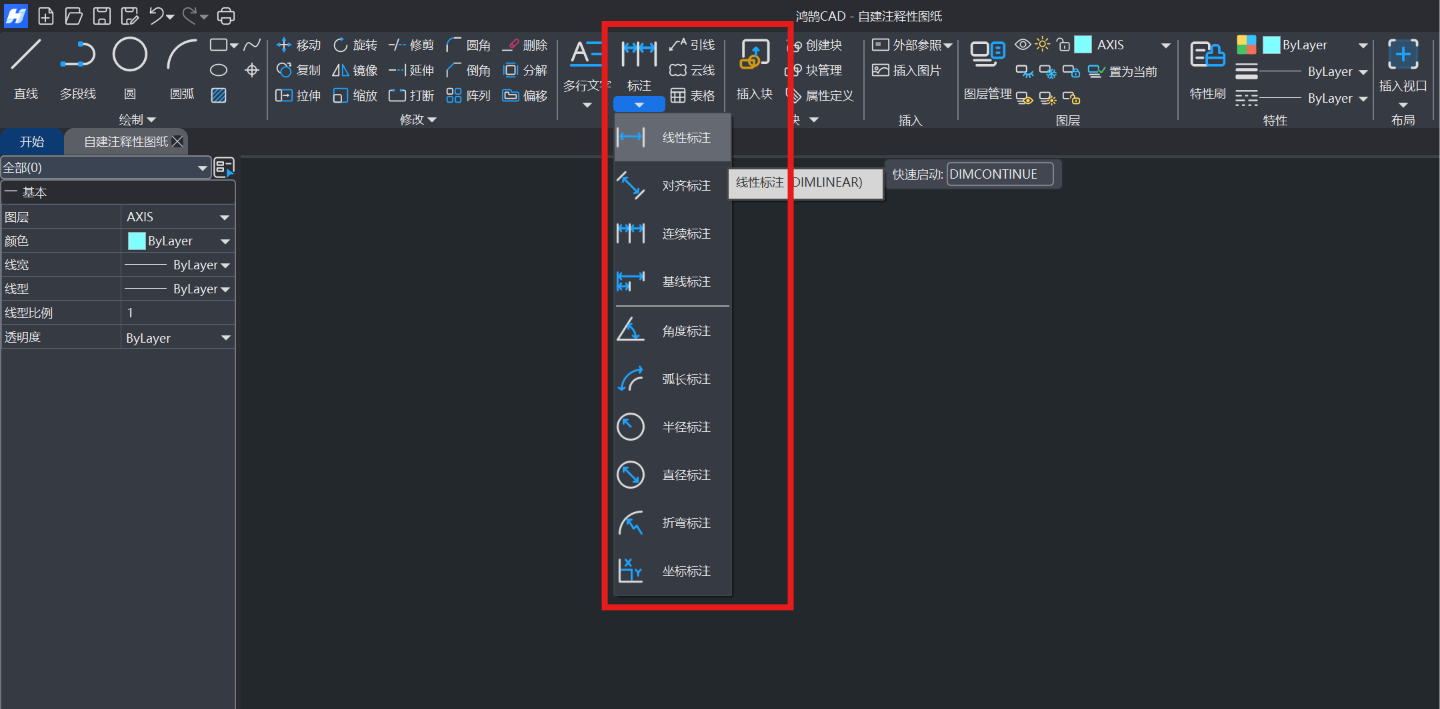

一、CAD的常用标注标注类型及其快捷命令：

·线性标注（DIMLINEAR/DLI）：用于标注亮点间的水平或垂直距离，是工程制图最基础的标注类型。

·对齐标注（DIMALIGNED/DAL）：用于标注斜线的实际长度，其尺寸线平行于被标注对象。

·连续标注（DIMCONTINUE/DCO）：用于在上一个标注的基础上，连续标注相邻的尺寸（常用）。

·基线标注（DIMBASELINE/DBA）：用于从同一初始基准线出发，标注一系列并列的尺寸。

·角度标注（DIMANGULAR/DAN）：用于测量并标注两条直线之间的夹角或圆弧的角度。

·弧长标注（DIMARC/DAR）：用于测量并标注圆弧多段线弧线段的长度，标注文字上方会显示弧长符号“⌒”。

·半径标注（DIMRADIUS/DRA）：用于标注圆或圆弧的半径，尺寸数字前会自动添加前缀“R”。

·直径标注·（DIMDIAMETER/DDI）：用于标注圆或圆弧的直径，尺寸数字前会自动添加直径符号“⌀”。

·折弯标注（DIMJOGGED）：当圆弧或圆的圆心位于图纸外时，可通过指定替代圆心来创建带折弯的半径标注。

·坐标标注（DIMORDINATE）：用于标注某点相对于当前坐标系原点的X和Y坐标值，显示绝对位置

·引线标注（MLEADER/MLD）：用于创建带箭头的指引线，并添加文字或图块作为注释说明。

·修订云线（REVCLOUD）：用于创建由连续圆弧构成的云状轮廓，常用来圈阅图纸中以醒目提示修改或审阅区域。

以上均为本文使用的鸿鹄CAD原生标注方式，无需插件，供大家参考。

二、CAD标注样式设置：

采用默认标注样式通常都会出现字体比例等各种问题，因此在进行尺寸标注前，我们需要对标注样式进行设置。

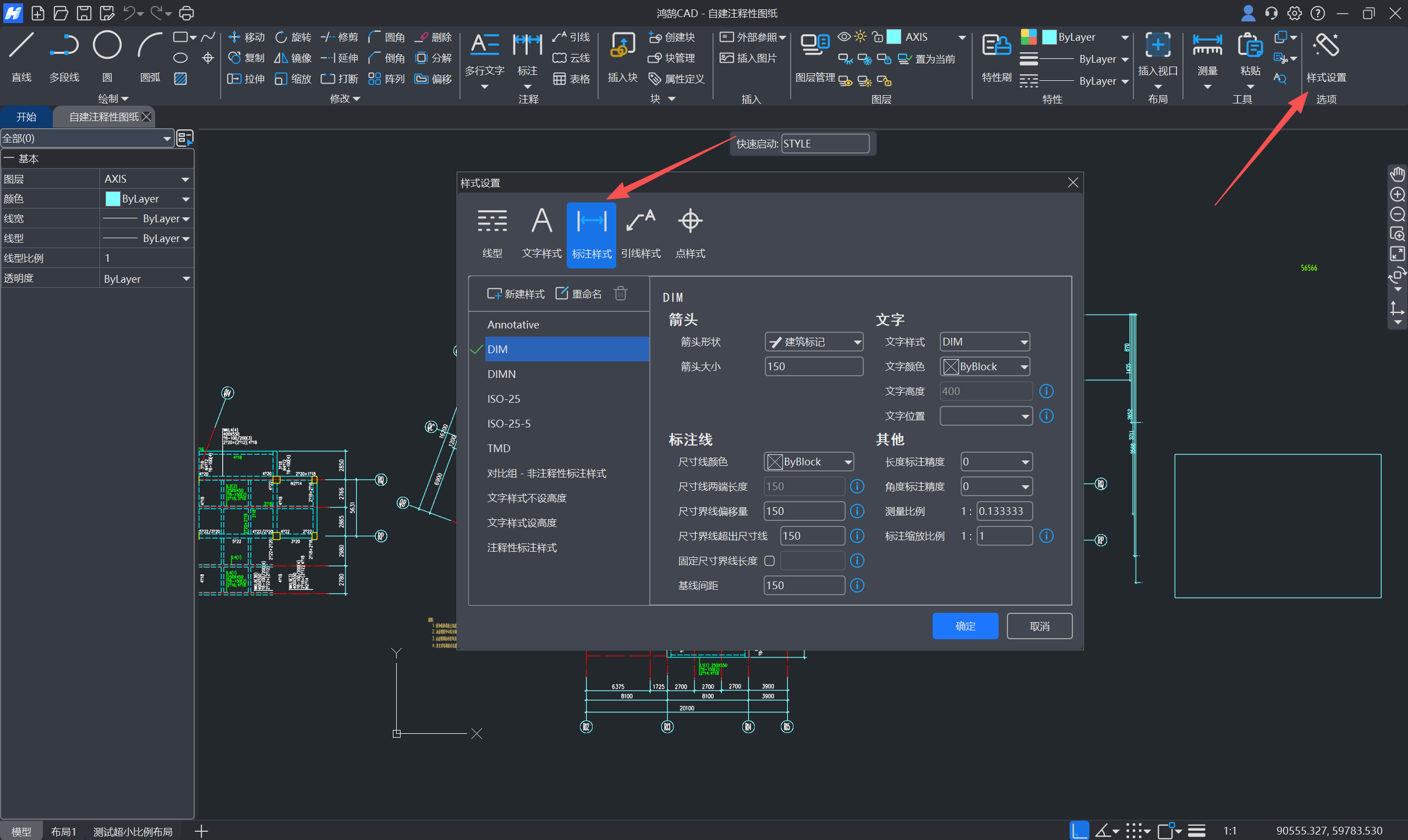

在顶部工具栏选项菜单中点击样式设置，弹出对话框点击标注样式进入设置：

1.标注线：设置尺寸线、尺寸界线的颜色、线型和延伸距离等。

2.箭头：箭头形状下拉框有多种样式可选，大小可调节。

3.文字：设置文字的文字样式、颜色、位置等。

4.其他：设置标注长度和角度的精度以及标注的测量和缩放比例。

三、CAD尺寸标注的基本规范：

1.尺寸线、尺寸界线不能与图纸中的轮廓线、中心线重叠。

2.当有多个嵌套尺寸标注时，较大尺寸标注在外侧，较小尺寸标注在内侧，避免交叉。

3.同一个尺寸在最清晰的视图上标注一次即可，以防重复标注后，修改时漏改。

4.水平尺寸标注的文字常在尺寸线上方居中，朝上；垂直尺寸标注的文字在尺寸线左侧居中，朝左。

在CAD制图中，为图形添加尺寸标注与注释是必不可少的一个环节，涵盖线性、对齐、角度、半径、直径、引线、云线等多种标注方式，通过系统学习这些标注功能，您将能够制作出精确、规范、易于解读的工程图纸。以上便是本文全部内容，希望对您CAD制图有所帮助。
