消防喷淋工程量计算&识图

消防喷淋工程计量，喷淋水管繁多，该如何快速计量呢？通过CAD快速看图中的批量测量及分类统计功能结合，逐步掌握消防喷淋工程量计算规则和识图要领。

一、了解消防喷淋工程计算规则

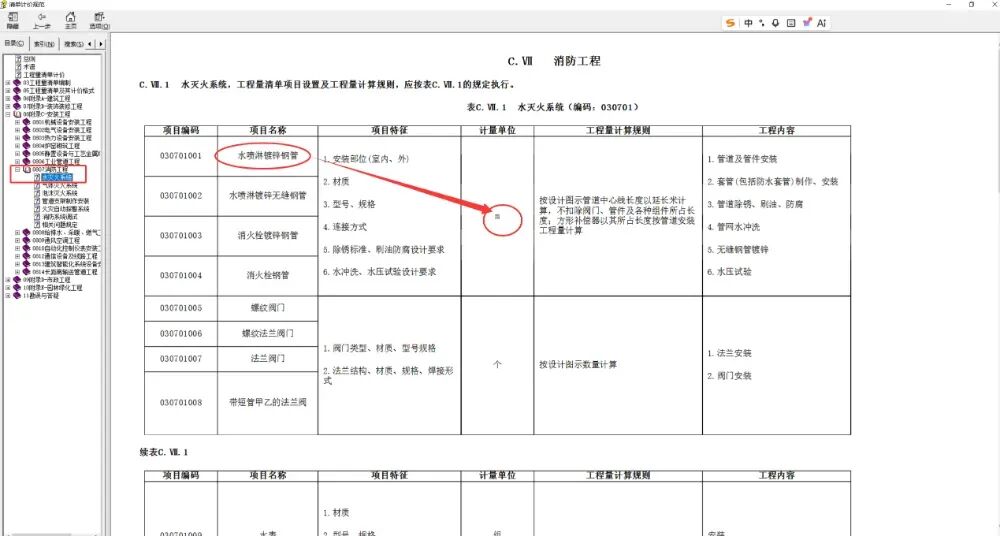

清单计价规范，水喷淋镀锌钢管以“m”为单位，按设计图示管道中心线长度以延长米计算，不扣除阀门、管件及各种组件所占长度；方形补偿器以其所占长度按管道安装工程量计算。

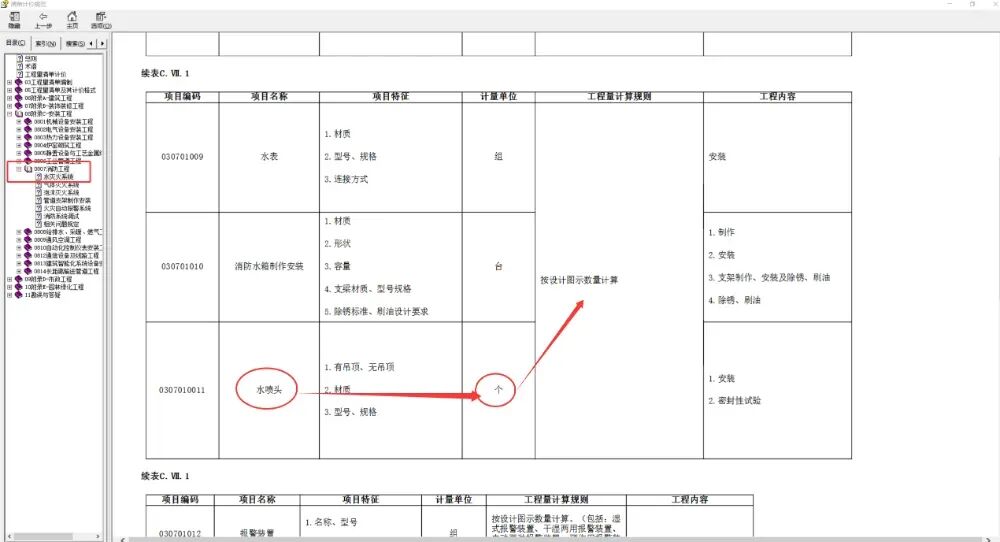

水喷头工程量，以“个”为单位，按设计图示数量计算。

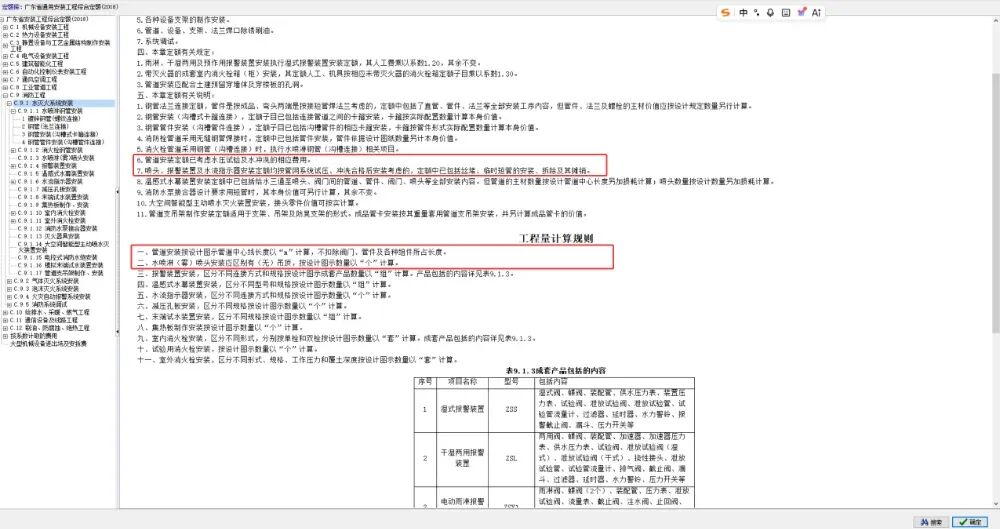

以广东省通用安装工程综合定额（2018）为例，定额说明中：

1、管道安装定额已考虑水压试验及水冲洗的相应费用。

2、喷头、报警装置及水流指示器安装定额均按管网系统试压、冲洗合格后安装考虑的，定额中已包括丝堵、临时短管的安装、拆除及其摊销。

二、识图

1、首先看设计说明，熟悉喷淋管道材质，连接方式，敷设位置，本工程管道材质为：内外壁热镀锌钢管，DN>50，卡箍；DN≤50，螺纹，法兰焊接后需二次镀锌。贴梁底敷设。一般距离梁150mm。

2、喷头：采用闭式玻璃球喷头(K=80)。无吊顶时选用直立式喷头，要计算立管，且喷头溅水盘与顶板距离不小于75mm，不大于150mm。

3、梁的高度分别有400*700、300*600、300*500，喷淋管横支管为保证水平，通常敷设在最高梁下。通过这个信息，我们知道喷头立管的高度最大处应为：梁下150+（700-150）=700mm，最小处应为：梁下150+（500-150）=500mm，取平均（700+500）/2=600mm。

3、镀锌钢管刷漆要求：面漆两道。

三、案例操作

以地下室为例，计算两种喷淋水管DN150、DN25及喷头工程量。

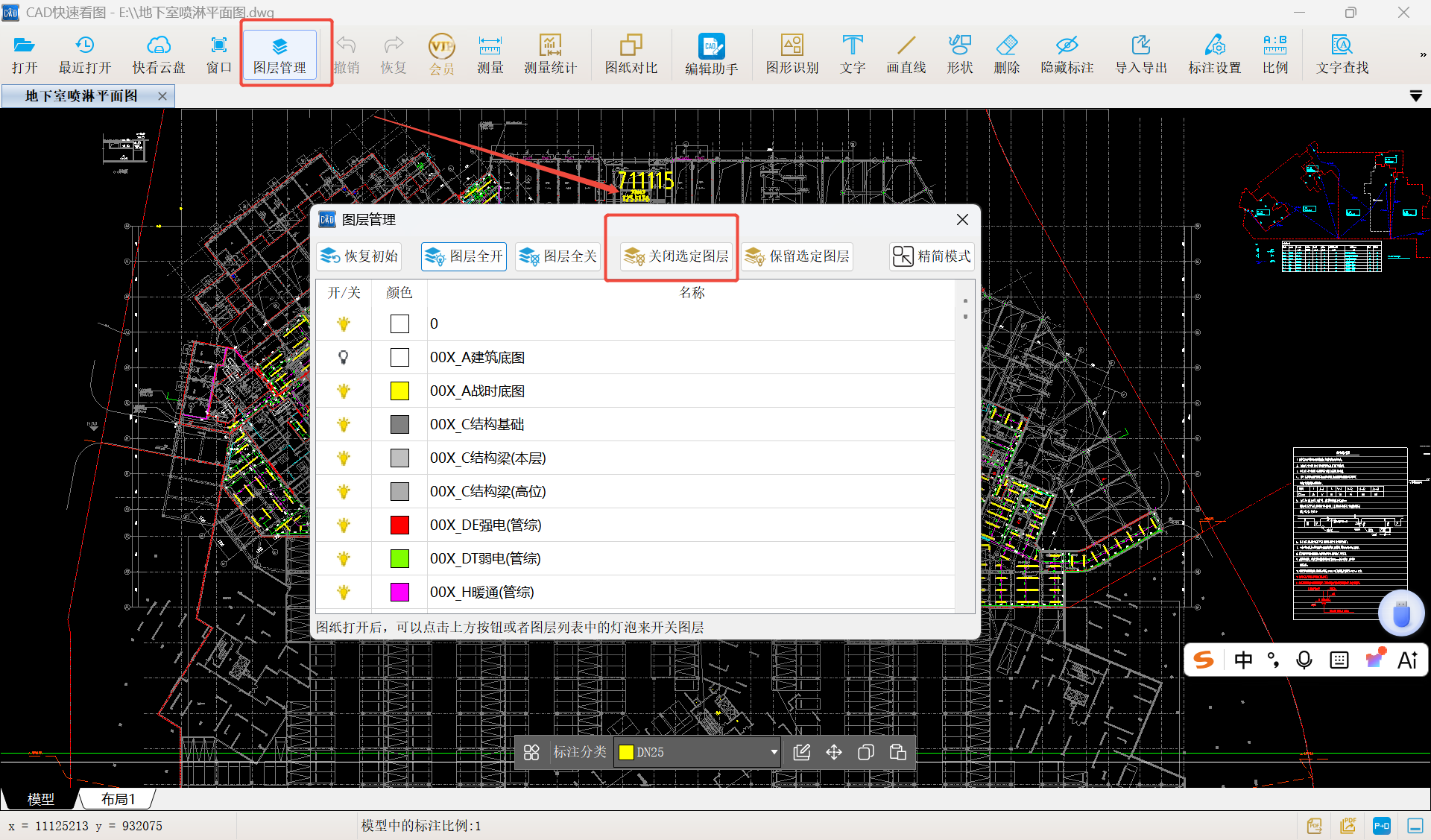

在计算工程量之前，为便于观看，我们可以利用CAD快速看图的图层管理功能，关闭辅助图层，让喷淋管清晰可见。选择工具栏“图层管理”，点击选择关闭选择图层。

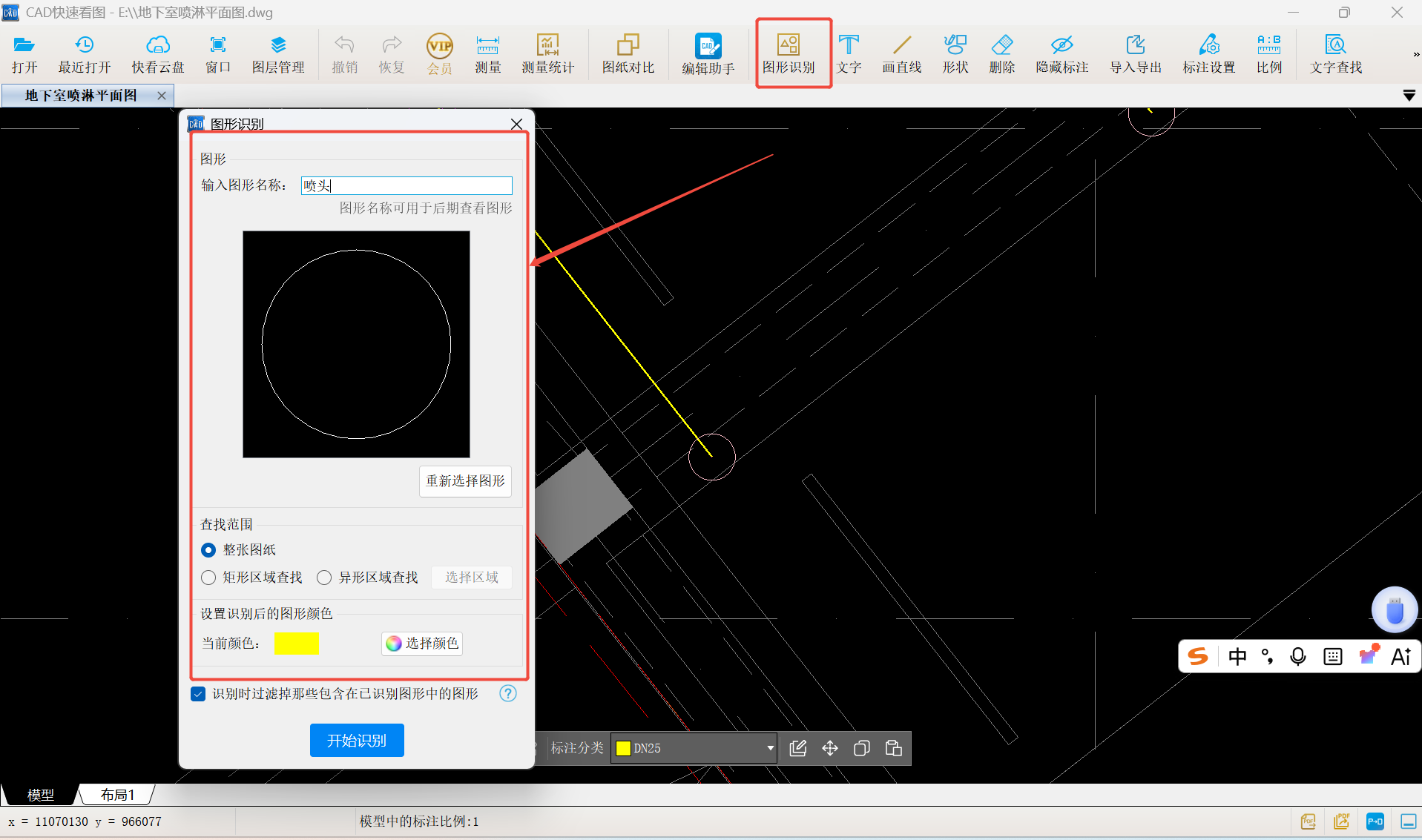

识别喷头：选择“图形识别”功能，选择识别区域，设置不同颜色，本工程识别数量为1491个。

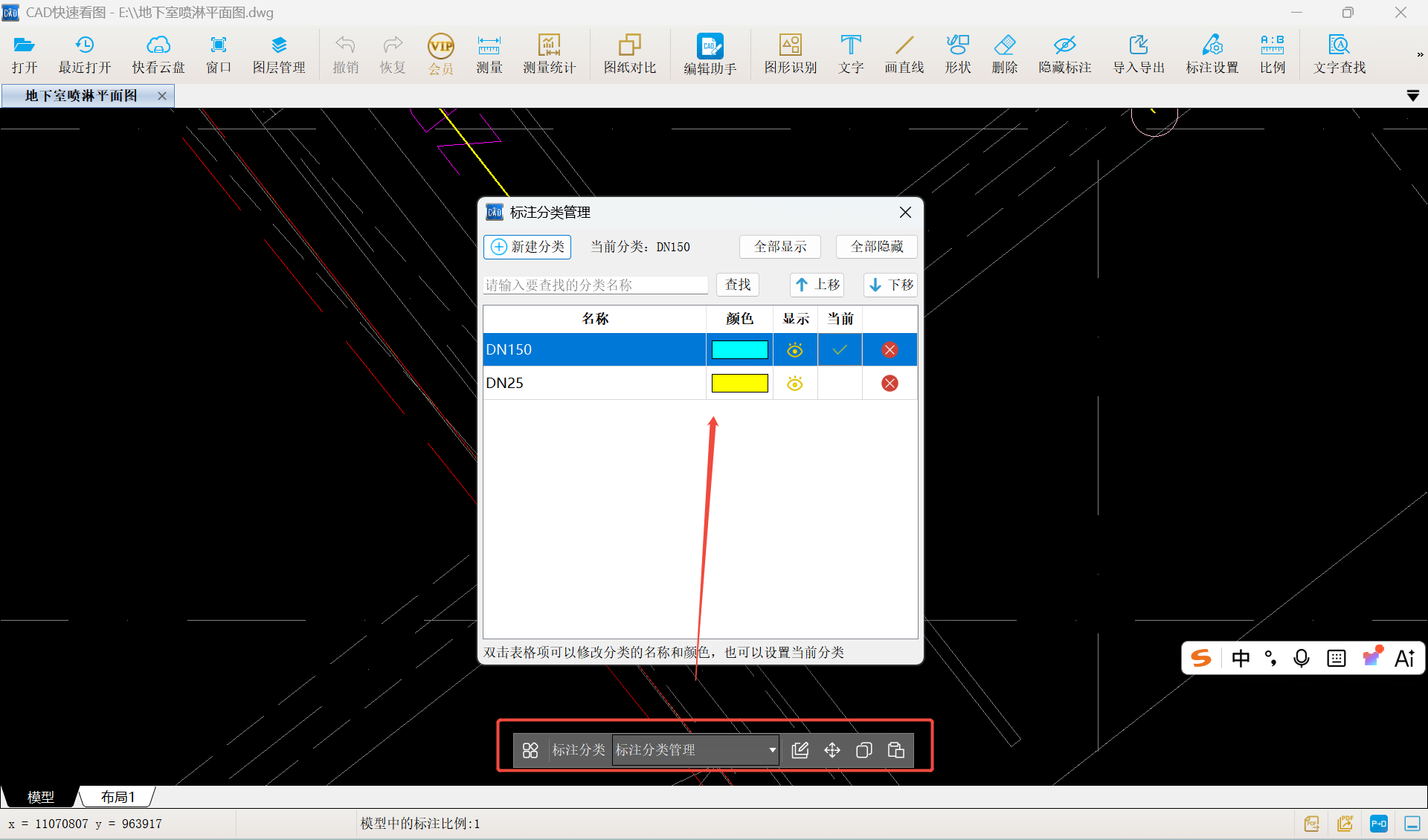

DN150喷淋管计算：选择下方工具栏，标注分类管理，新建分类，选择颜色，便于区分已识别及未识别喷淋管，将要识别的DN150管置于当前。

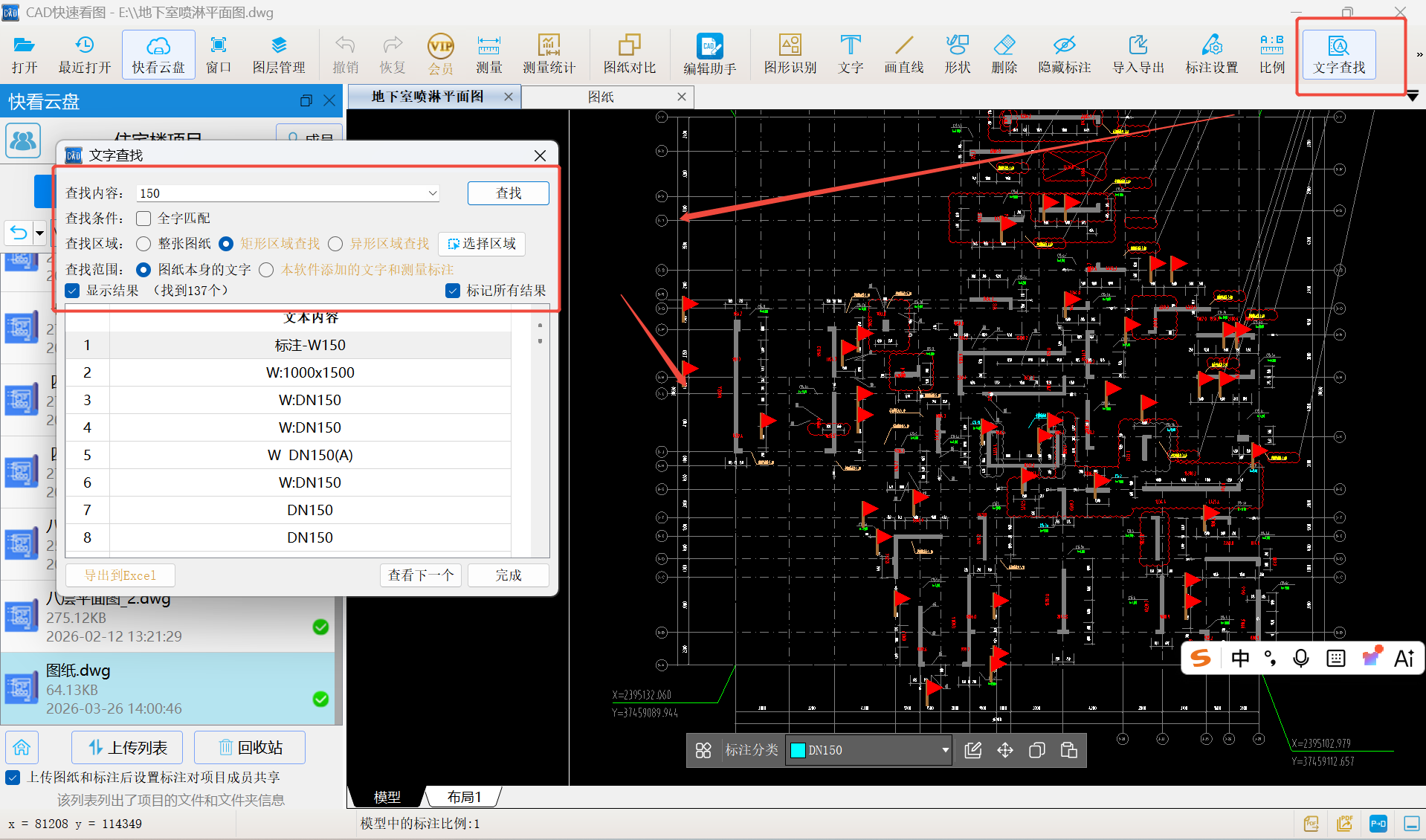

识别前，先通过文字查找功能，输入150，再选择“矩形区域查找”功能，选择区域（框选平面图位置），区域选择完成，点击查找锁定DN150喷淋管位置，DN150管的位置便凸显出来，很便捷实用。

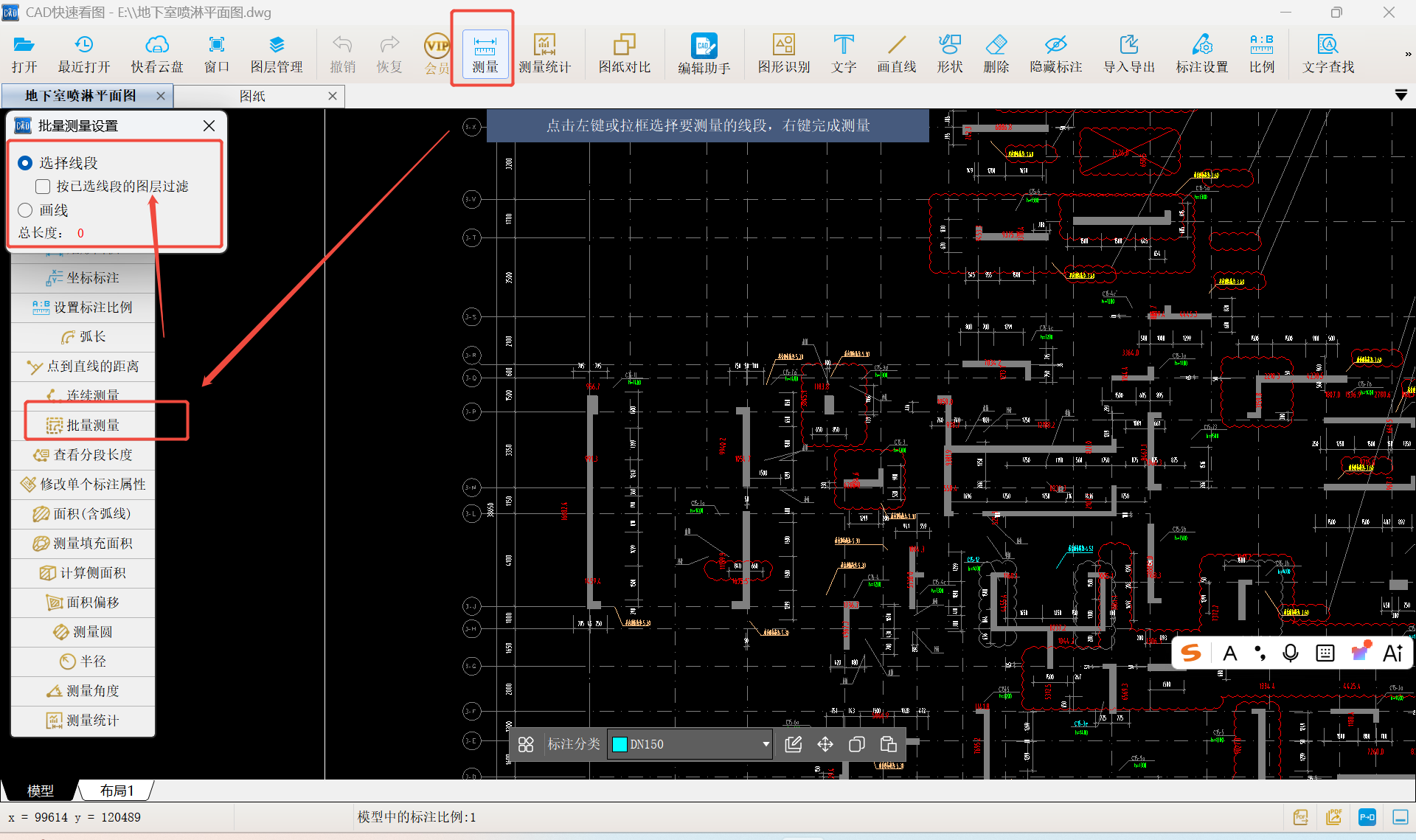

选择工具栏“批量测量”功能，选择线段。有选择线段，也有画线，主要区别是一段水平喷淋管，中间有变径的情况，不能把DN100的也计算进来，我们就要选择画线功能，从变径处分段测量。本工程中DN150线管水平长度为274.41米。

对于DN25线管，同样选择批量测量功能，我们得出水平DN25喷淋管长度为：711.12+93.67+125.3=930.09m，垂直距离1491*0.6m=894.6m。

小计：930.09+894.6=1824.69m。

注：DN25管数量庞大，为便于保存，可以在中间断开，多次批量测量。

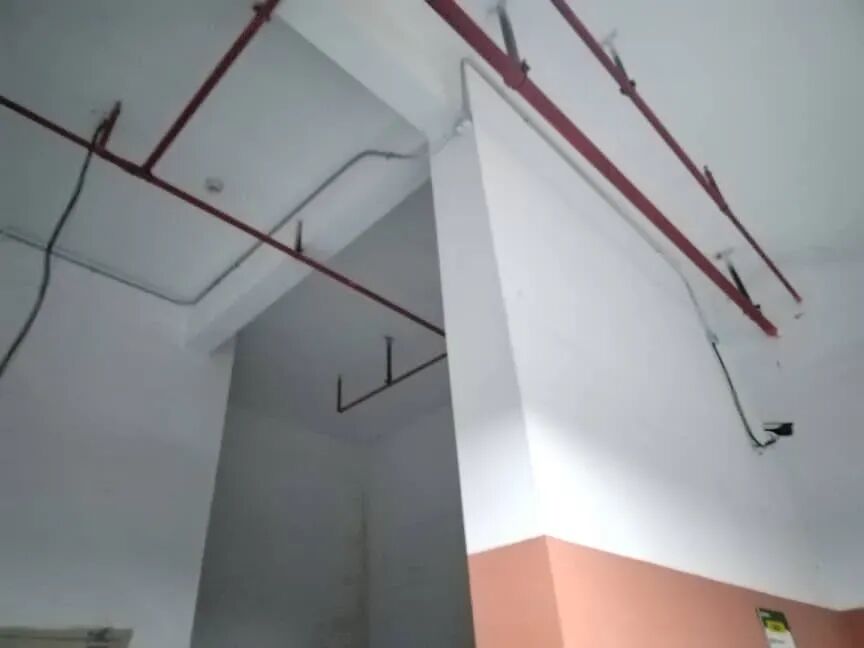

图片上可以看到，喷淋横支管梁下150mm敷设，喷里头立管距顶板150mm。

由此，我们便得出工程量：

 DN150管：274.41m

DN25管：1824.69m

喷头数量1491个

面漆两道：3.14*0.165*274.41+3.14*0.337*1824.69=2073.02平方米。

通过CAD快速看图中“标注分类”、“批量测量”“文字搜索”“图层管理”功能，在进行喷淋管道计量的时候，可以快速计算繁多的喷淋管；“标注分类颜色设置”和“文字查找”功能，快速查找喷淋管位置，识别过的管道也很醒目。
