防雷接地工程量计算实用技巧

防雷接地工程构件琐碎、线条繁杂、计量规则区分严格，是电气算量中最容易出现漏量、错量、多量的分项工程。为统一算量标准、规范操作流程、提升工程量精准度，本文依托CAD快速看图软件，结合现场预结算工作经验，整理出一套完整、可落地的防雷接地工程量实操步骤与测算方法。

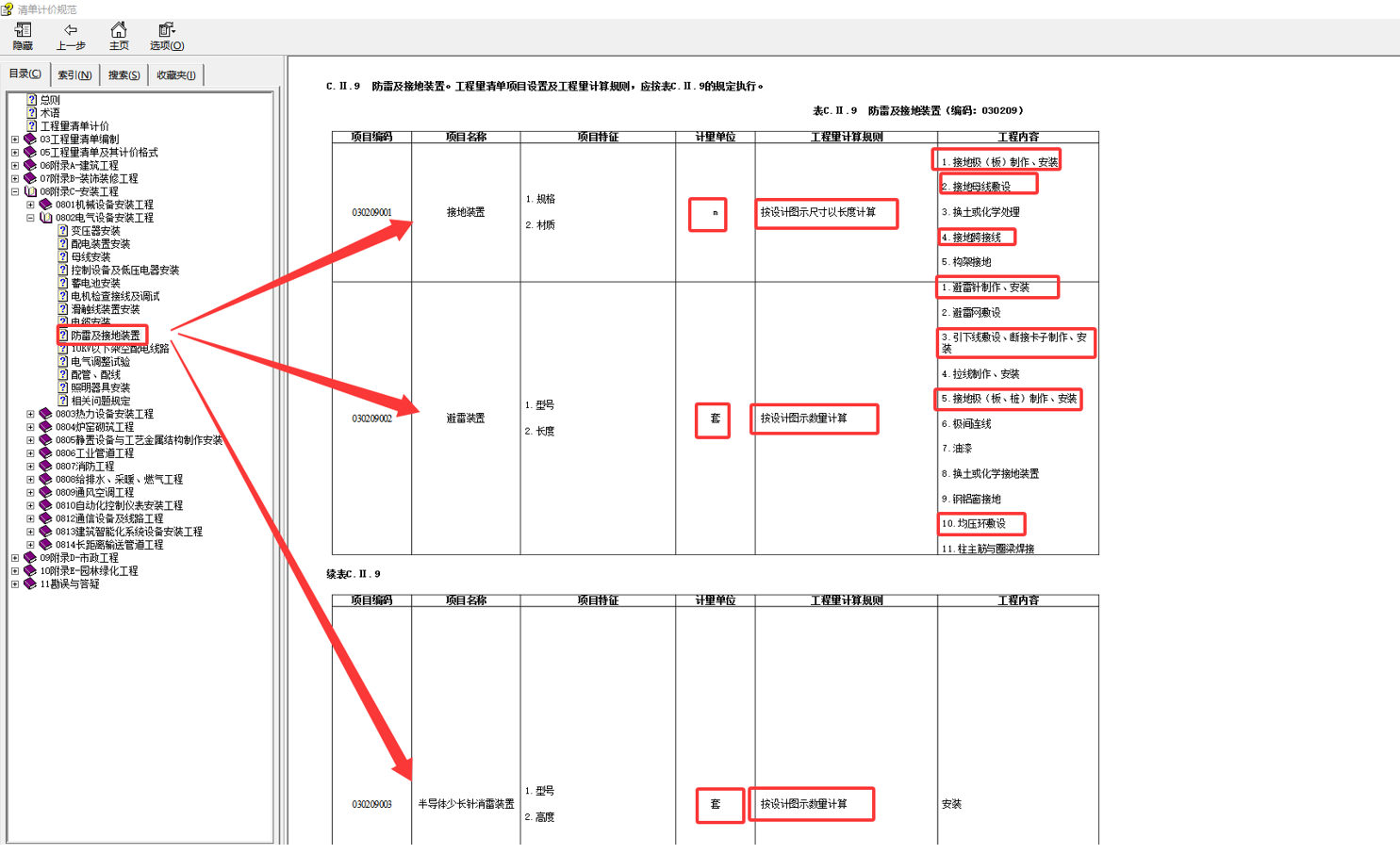

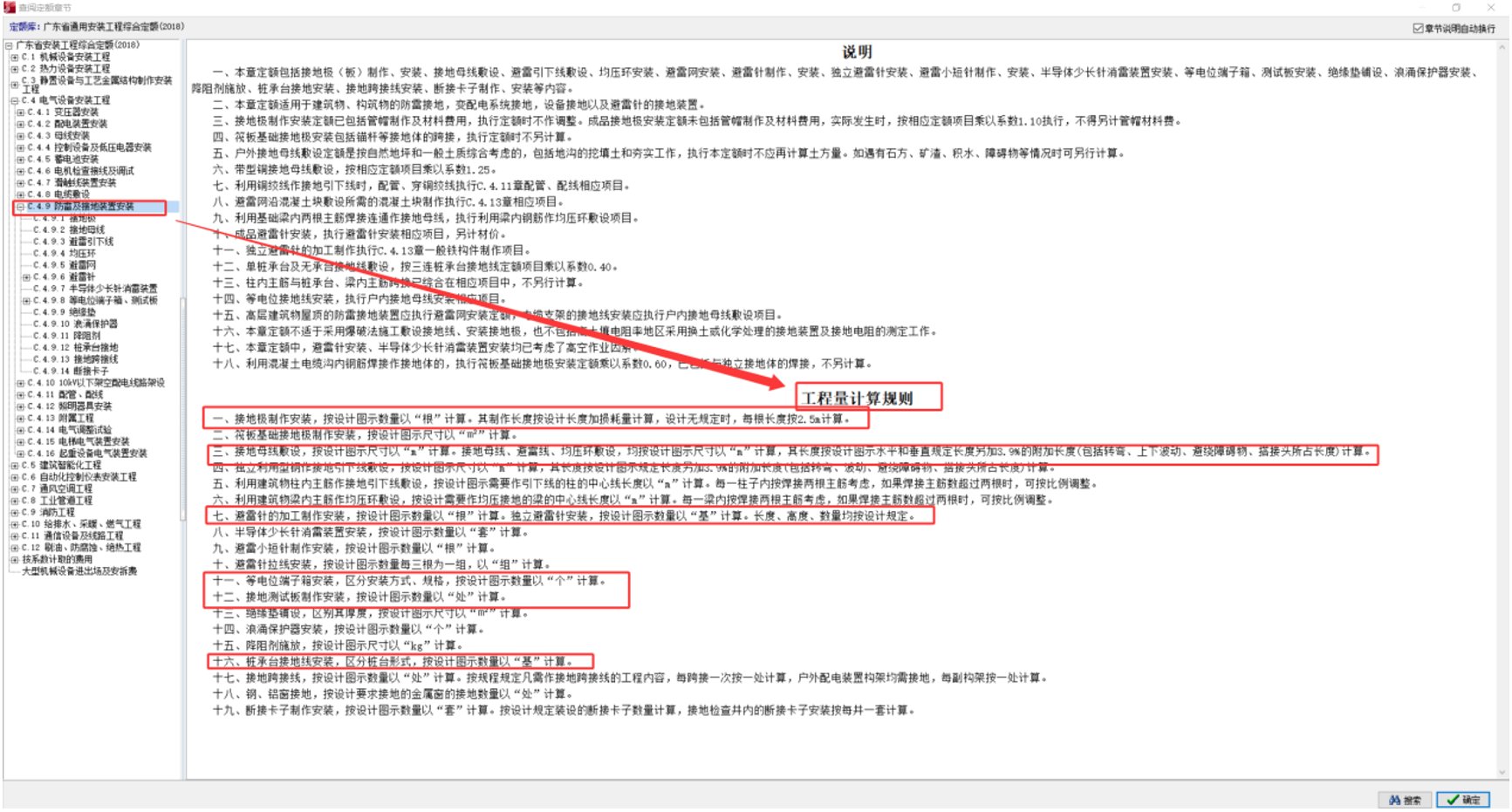

一、计算规则

1、接地母线、均压环、接闪带：按设计图示尺寸以“m”为单位计算。

2、接地母线敷设，按设计图示尺寸以“m”计算。接地母线、避雷线、均压环敷设，均按设计图示尺寸以“m”计算，其长度按设计图示水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。

3、桩承台接地线安装，区分桩台形式，按设计图示数量以“基”计算。

4、避雷针的加工制作安装，按设计图示数量以“根”计算。独立避雷针安装，按设计图示数量以“基”计算。长度、高度、数量均按设计规定。

5、等电位端子箱安装，区分安装方式、规格，按设计图示数量以“个”计算。

二、算量前准备

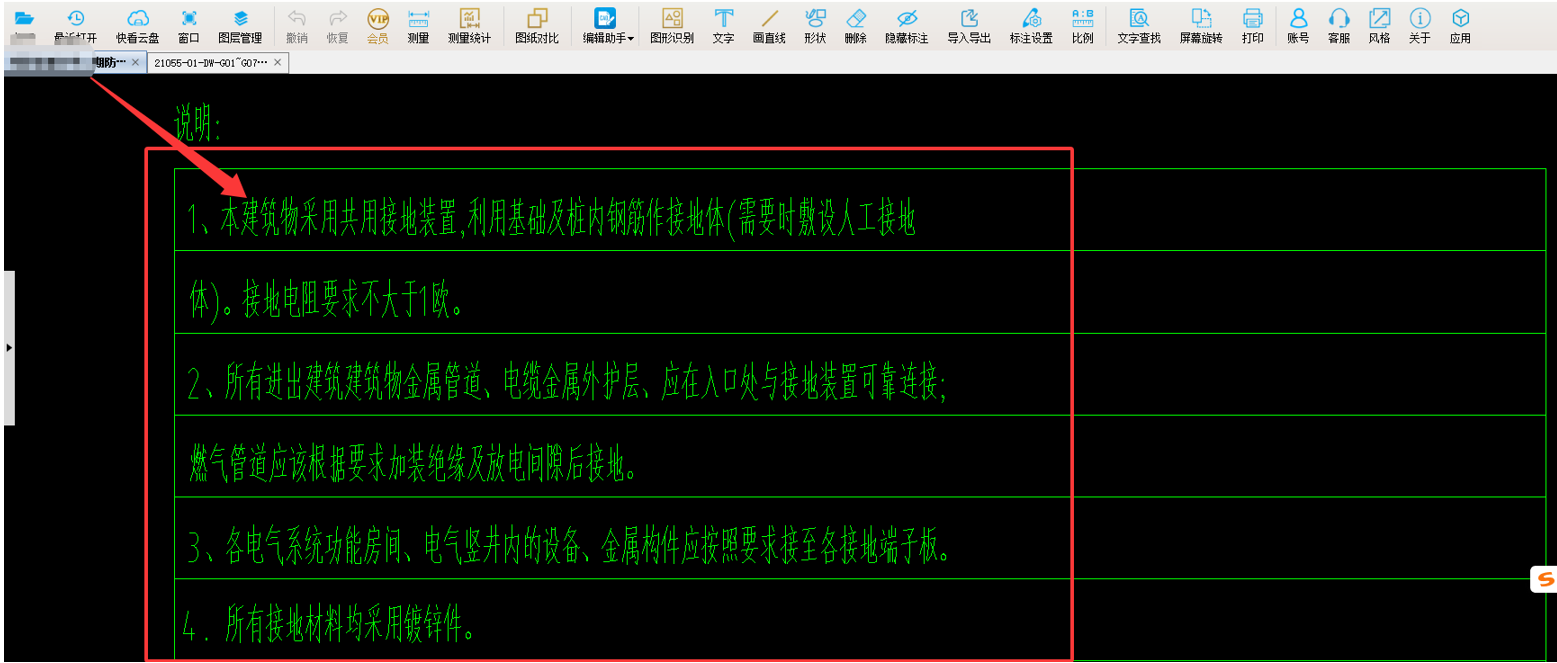

1、识图

识别图纸说明，明确各图例安装位置、材料品种及制作方法。

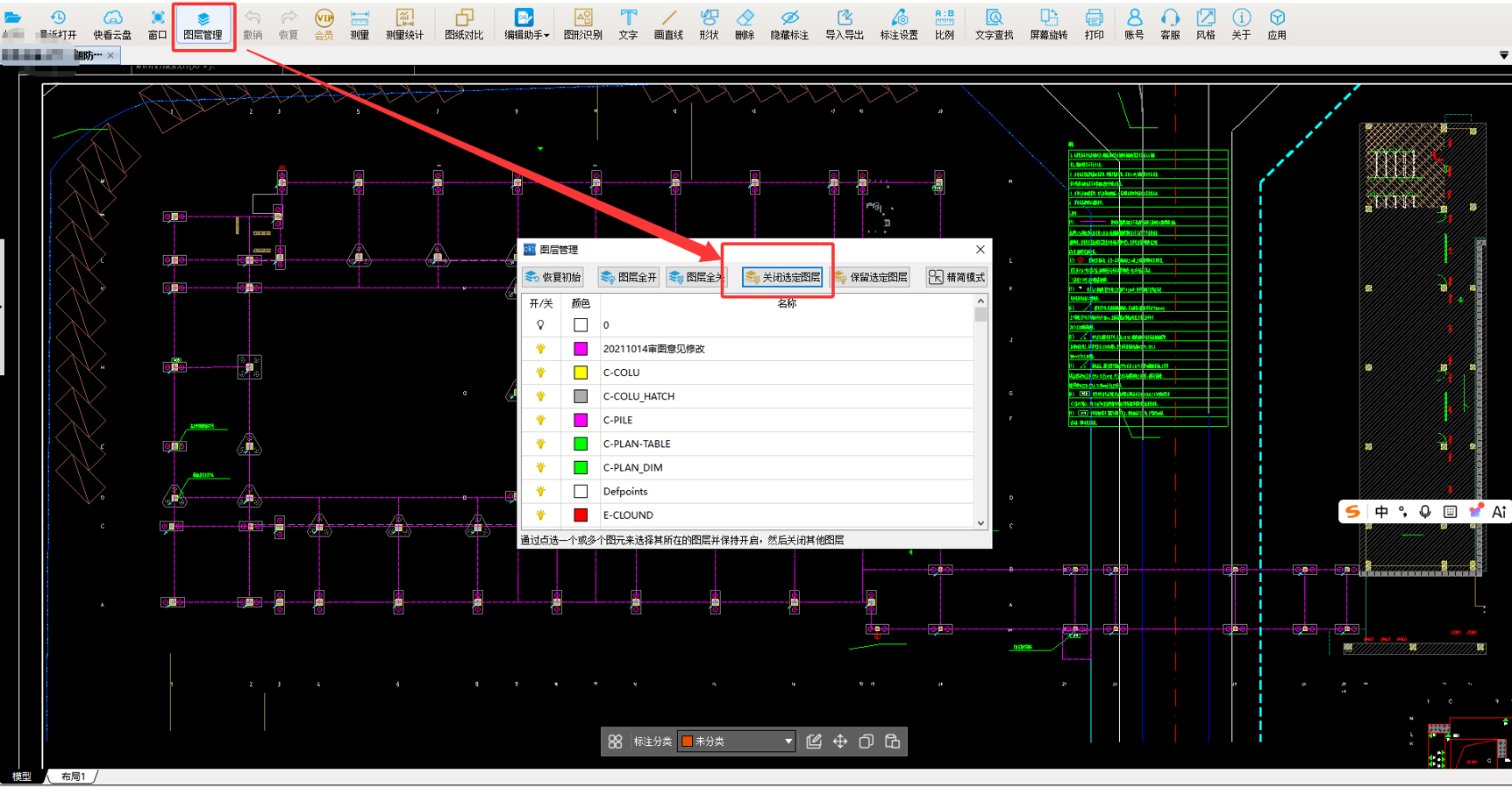

2、图层冻结过滤

防雷图纸线条杂乱，混有墙体、轴线、给排水线条，直接测量极易选错。打开CAD快速看图上方工具栏“图层管理”→“关闭选定图层”，冻结建筑、轴线、水暖、填充图层，仅保留避雷带、接地母线、引下线、等电位图例图层。

三、实操案例

（一）点状构件计数技巧

1、图例识别

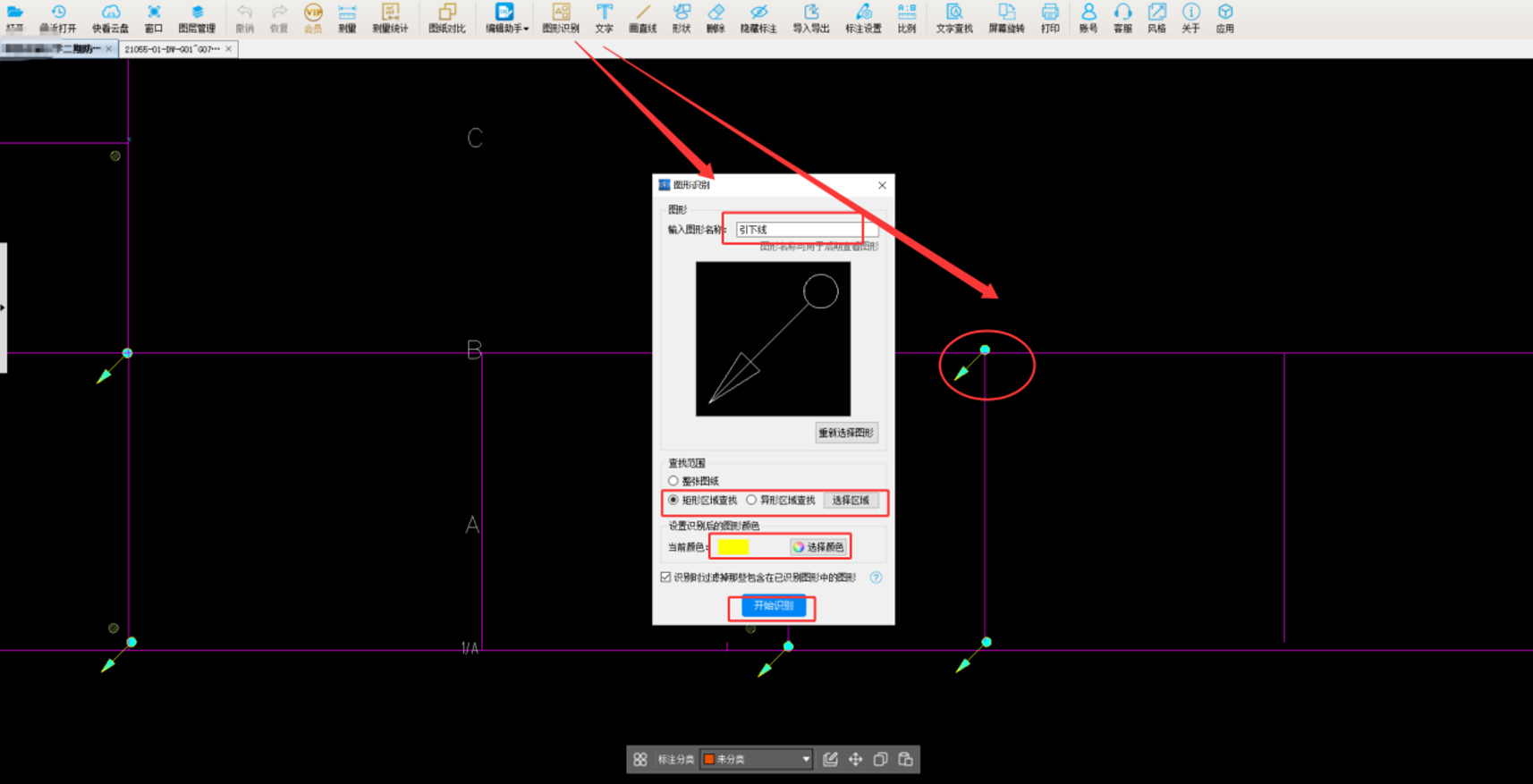

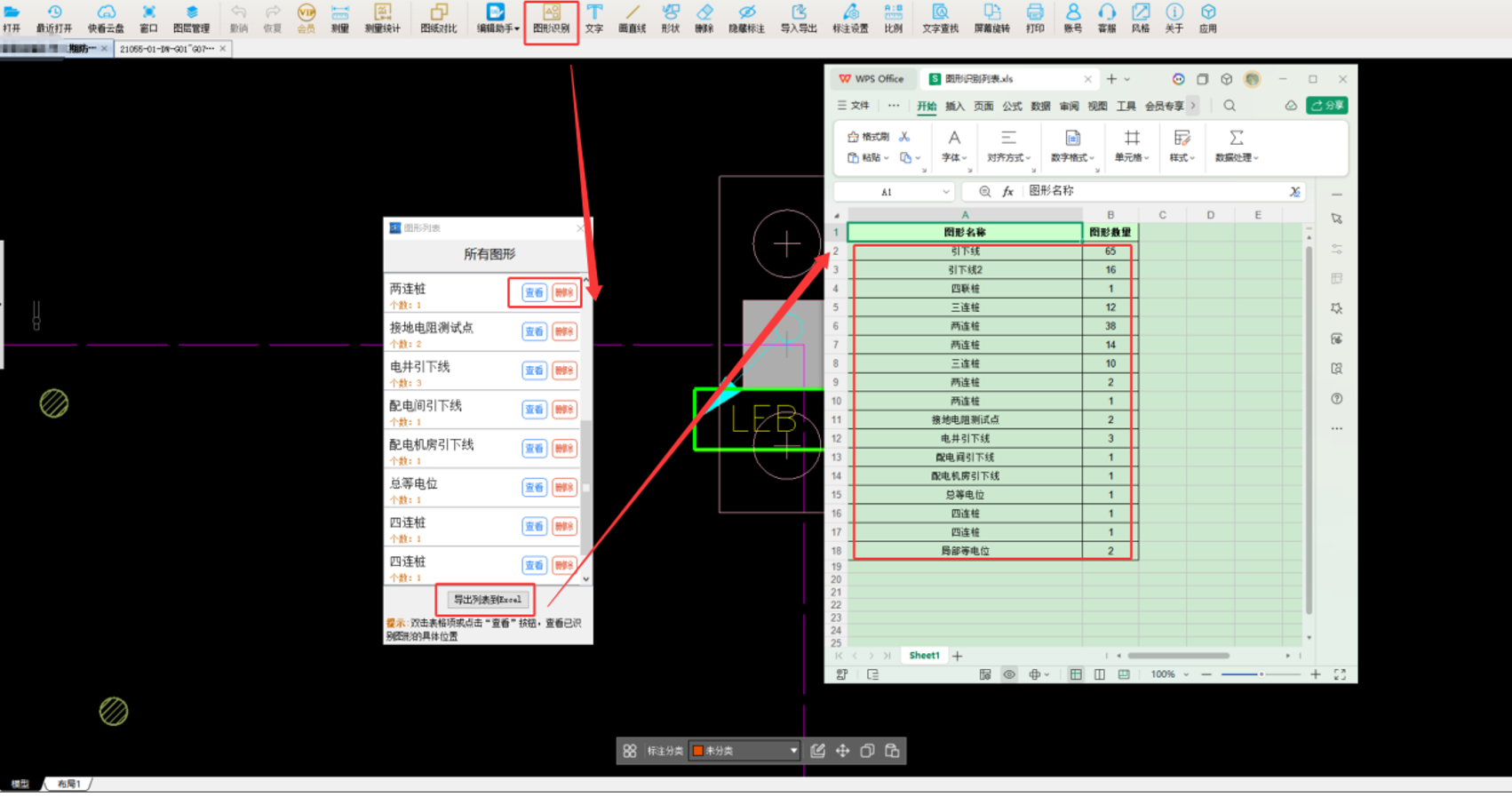

点击CAD快速看图上方工具栏“图例识别”，框选识别图形，筛选引下线、断接卡、接地测试点、MEB总等电位箱、LEB局部等电位箱、人工接地极等对应图例图层，命名图例名称，选择矩形区域，软件自动统计精准数量65+16+3+1+1=86根。

2、查看图形识别：已识别图形设备，点击查看可定位图纸具体位置，导出表格，统计汇总。

①防雷引下线长度（利用结构剪力墙内、柱内两根主筋(直径不小于16mm）：65*23.55+16*8.65=1669.15m。

②电井引下线（-40X4热镀锌扁钢）：3*23.55=70.65*1.039=73.41m

③弱电间、高低压配电房引下线（-40X4热镀锌扁钢）：2*5.1=10.2*1.039=10.6m

④2连桩承台：55基

⑤3连桩承台：22基

⑥4连桩承台：3基

⑦局部等电位：2个

⑧接地测试点：2处

⑨总等电位：1个

（二）线式构件长度计算

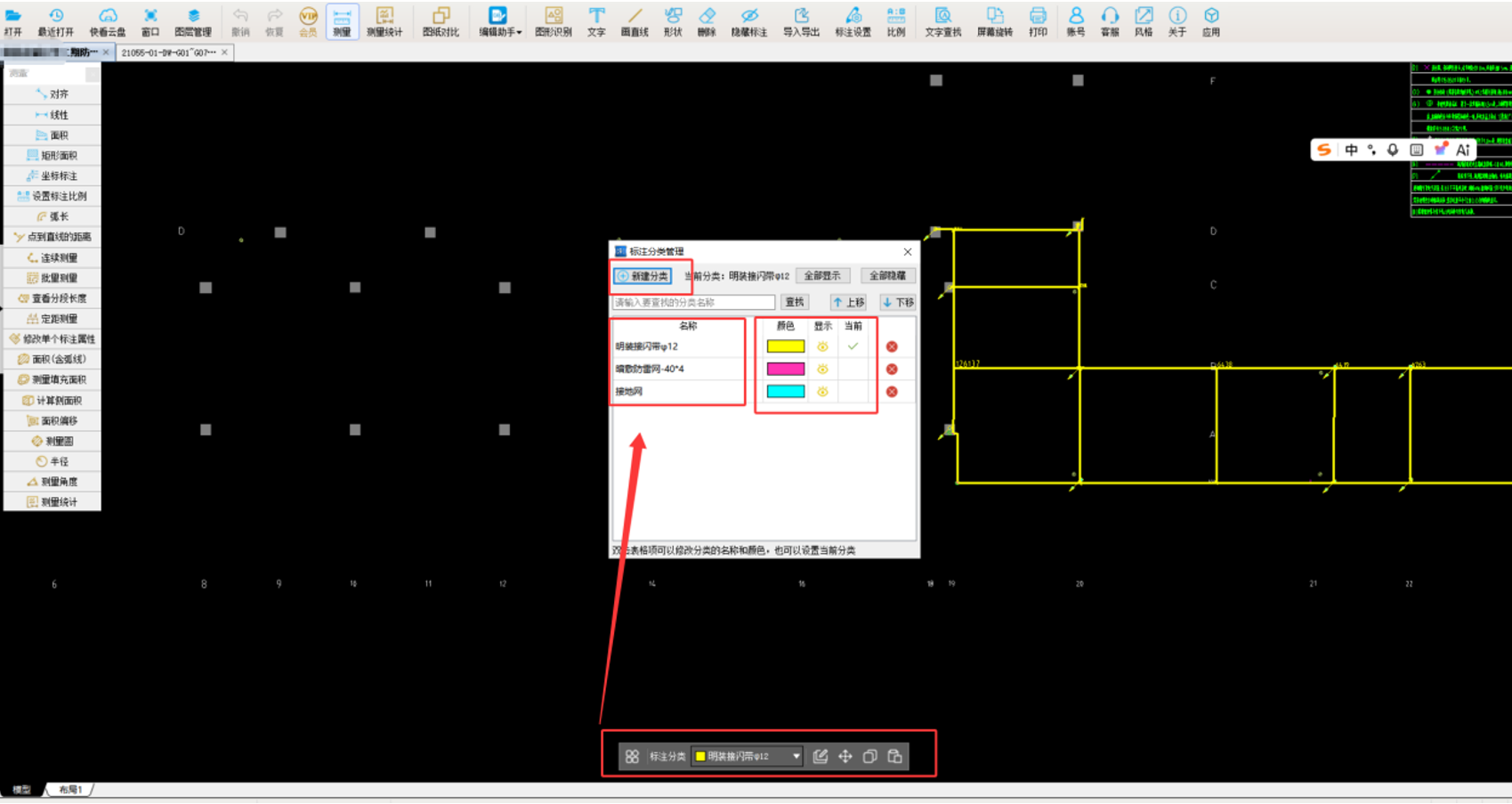

1、标注管理，新建标注分类

点击软件下方工具栏：标注管理→新建标注分类，选择颜色，置于当前。

2、连续测量

使用“连续测量”功能。沿构件中心线逐点绘制，全程跟踪线路走向，完成后自动汇总，点击测量统计，查看构件长度：

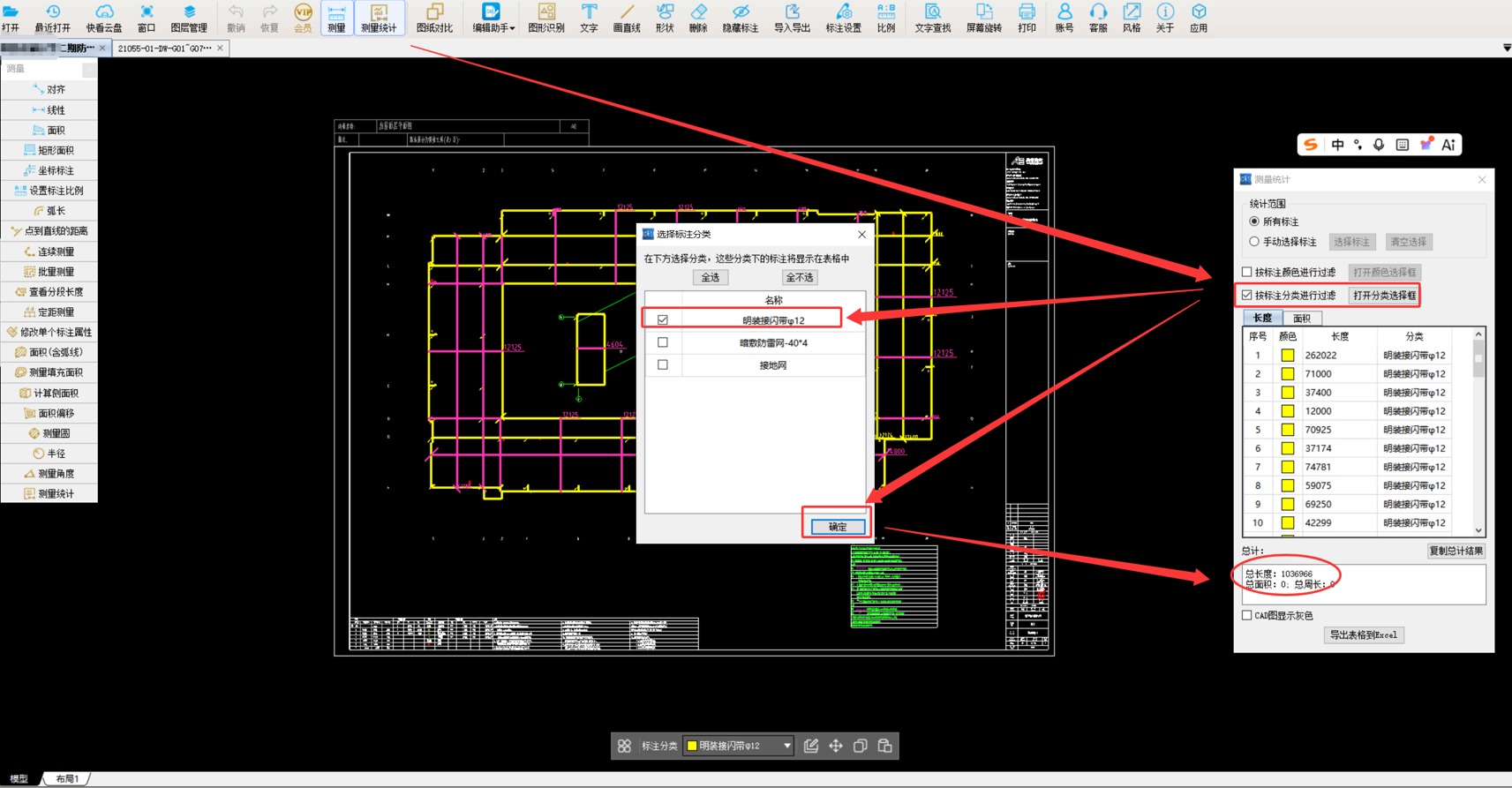

①明装接闪带φ12：1036.97*1.039=1077.41m。

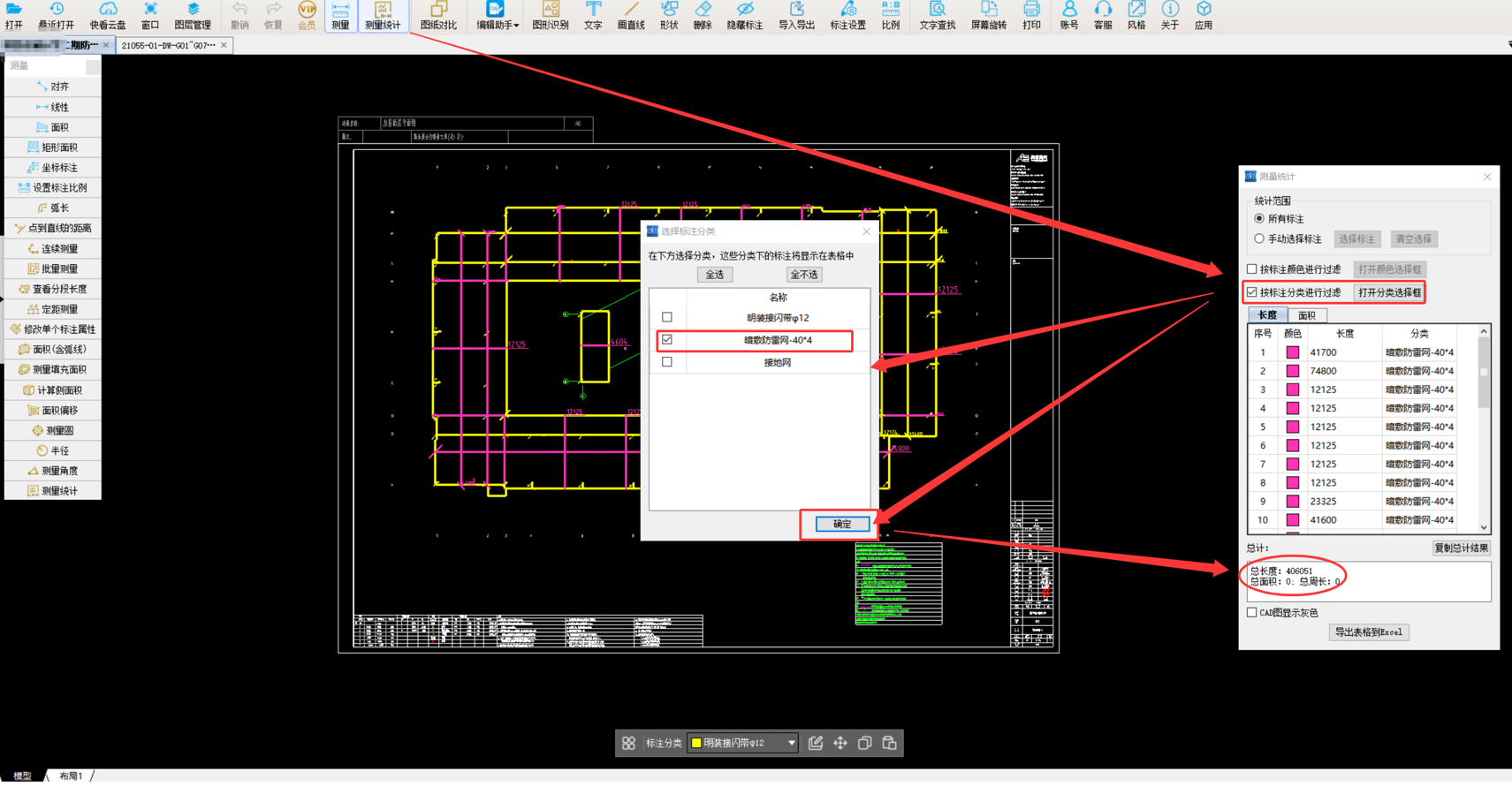

②暗装防雷网-40*4：406.05*1.039=421.86m

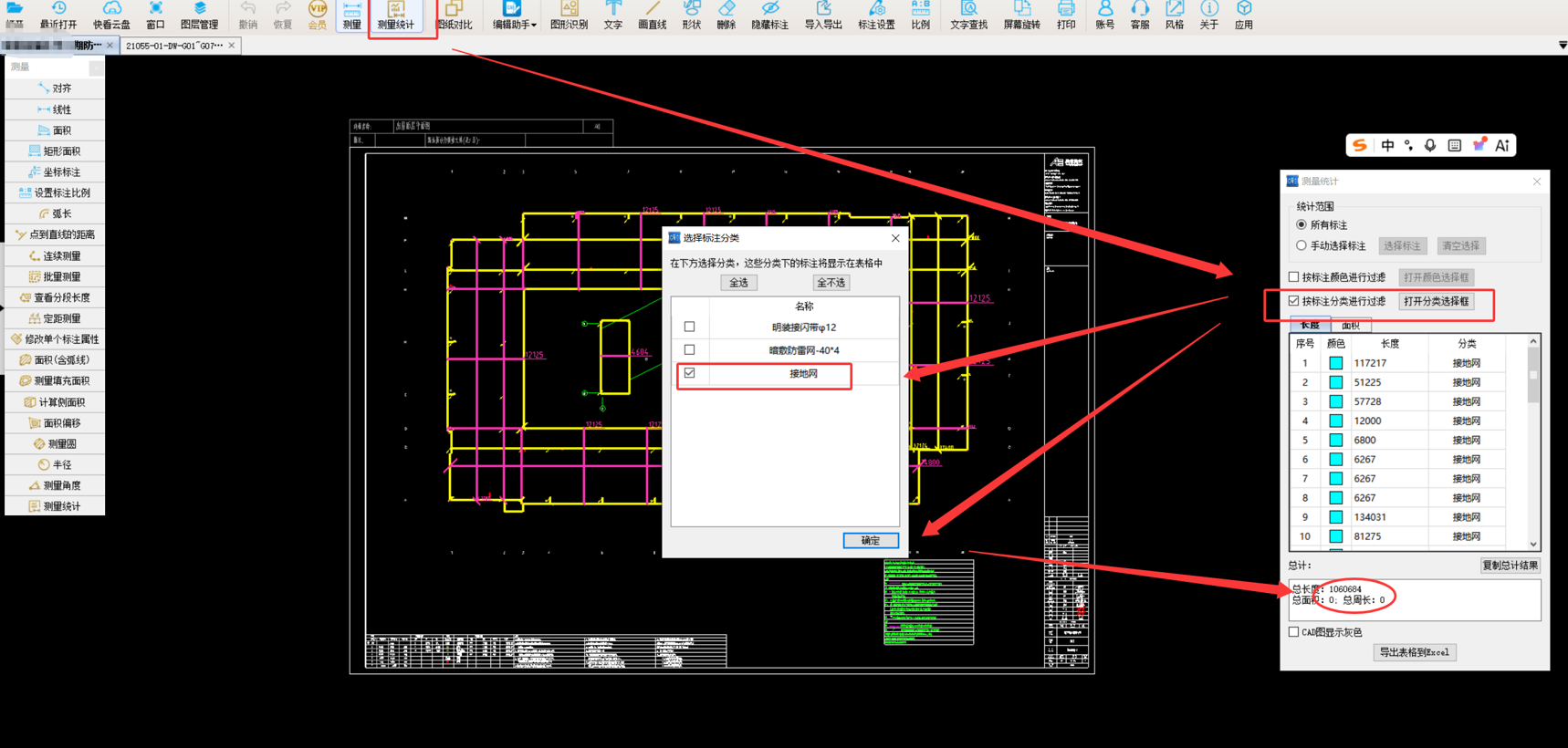

③接地网：1060.68*1.039=1102.05m

四、数据汇总与导出

1、所有分项测量、统计完成后，打开软件【测量统计】面板，核对所有线段长度、构件数量，排查重复测量、漏测数据。

2、点击【导出表格】，可直接生成Excel工程量清单，无需手动抄录数据，精准规避人工计算误差，数据可直接对接计价软件套定额。

五、总结

1、必须乘3.9%：人工明敷接闪带、专设引下线（独立利用型钢引下线）、人工敷设接地母线、外墙新增扁钢均压环、设备跨接线

2、禁止乘3.9%：利用柱筋引下、利用圈梁主筋均压环、筏板基础自然接地

3、补充：所有焊接、搭接、跨接工序均含在定额内，无需单独计量、不重复加量。

通过CAD快速看图标准化的识图、测量、统计、系数套用、校核导出全流程操作，有效规避日常算量常见误区，高效完成避雷带、引下线、均压环、接地母线及各类接地构件的精准出量，适用于工程预算、过程对量及竣工结算全场景。
