CAD编辑命令有哪些？-CAD新手入门教程

在实际工作绘图中，对已有图形的二次编辑是不可或缺的环节。掌握了CAD基础的几何图形的绘制功能，但在绘图过程遇到需要对图形进行编辑及修改，不可能总是反复从头绘制。此时，便就要用到CAD的编辑命令。

CAD编辑命令是对图纸二次加工的重要手段，可对绘制完成的基础图形进行修改、编辑与批量处理，有效减少重复绘图的工作量，本文将系统列举CAD常用编辑命令，以移动（MOVE/M）功能为例，演示CAD编辑命令的使用。

首先，CAD的常用编辑命令介绍：

移动：使用移动（MOVE/M）命令，将选定对象从原始位置精确移动到新位置。

复制：利用复制（COPY/CO/CP）命令，快速创建相同对象的副本，并可进行多次复制。

旋转：通过旋转（ROTATE/RO）命令，将选定对象绕指定基点旋转特定角度，并可选择是否创建旋转副本。

镜像：使用镜像（MIRROR/MI）命令，将选定对象以一条镜像线为轴进行对称复制，并可选择是否保留源对象

修剪：通过修剪（TRIM/TR）命令，以其他对象为边界，剪掉选定对象超出边界的部分

延伸：通过延伸（EXTEND/EX）命令，将直线或曲线精确延长至指定的边界对象

拉伸：使用拉伸（STRETCH/S）命令，通过拉长或缩短被窗口选中的部分来改变对象的局部形状，常用于调整图形尺寸。

缩放：使用缩放（SCALE/SC）命令，将选定对象围绕指定基点等比例放大或缩小。

打断：通过打断（BREAK/BR）命令，在对象上指定两点以删除其间部分，或于单点处将对象分割为两部分。

圆角：使用圆角（FILLET/F）命令，用指定半径的圆弧平滑连接两个对象，设置半径为0时可修剪延伸对象至交点。

倒角：使用倒角（CHAMFER/CHA）命令，在两条非平行直线间创建斜角，可设置距离或角度。

阵列：通过阵列（ARRAY/AR）命令，将选定对象按矩形、环形（极轴）或路径规律进行多次复制，快速生成规则布局。

担心记不住快捷键？没关系，鸿鹄CAD支持中英双语命令，直接输入中文命令也可快捷启动相应操作。

删除：使用删除（ERASE/E）命令或Delete键，将选定的一个或多个对象从图纸中移除。

分解：使用分解（EXPLODE/X）命令，将复合对象（如图块、多段线）拆分为独立的直线、圆弧等基本图元，以便单独编辑。

偏移：通过偏移（OFFSET/O）命令，创建与原对象（如直线、多段线、圆）形状相同且等距的平行线或同心图形。

编辑命令操作案例-移动（MOVE/M）：

在使用鸿鹄CAD进行绘制的时候，如果需要调整图纸中某个局部图形的位置，就可以使用“移动”（MOVE/M）的功能。移动的功能可以将图形按照指定的点精准调整到另一个点，改变的是图形与图形之间的相对距离。

一、“移动”功能的启动方式

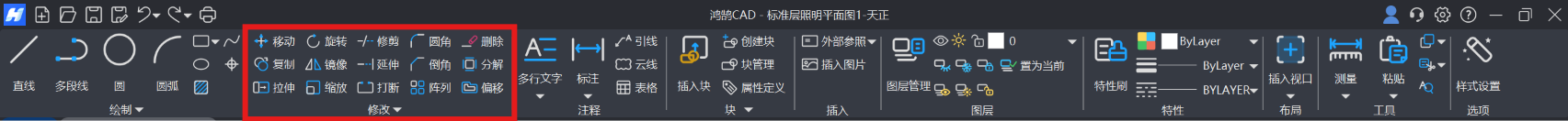

方式一：点击顶部工具栏左侧“移动”图标

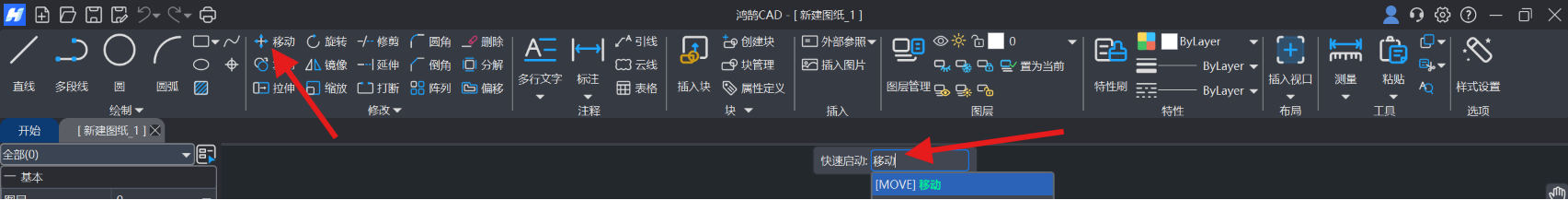

方式二：顶部中间“快速启动”命令区输入“MOVE”或者“M”或者“移动”，如图1所示

图1 “移动”方式

二、操作步骤

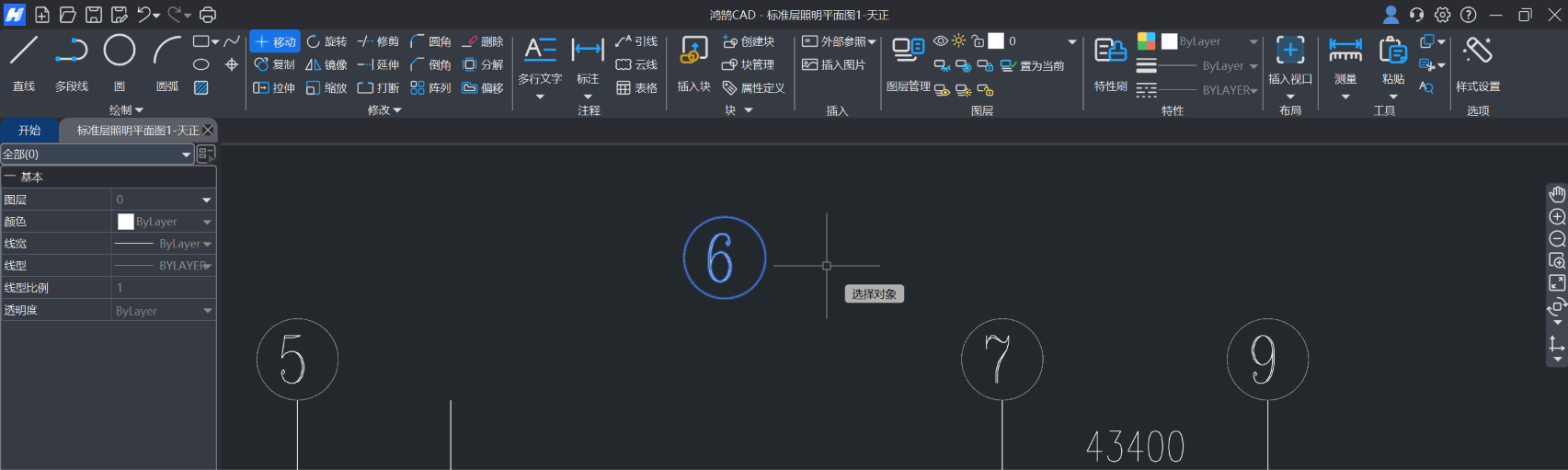

1.点击“移动”按钮，鼠标左键点选或框选需要移动的图元，鼠标右键或空格键确认选择。如图2所示。

注意事项：

（1）被选中的图形会变成蓝色。

（2）右键确认选择前，可以继续选择需要移动的图元，框选或点选多个图元后可以批量移动。

图2 “移动”操作步骤一

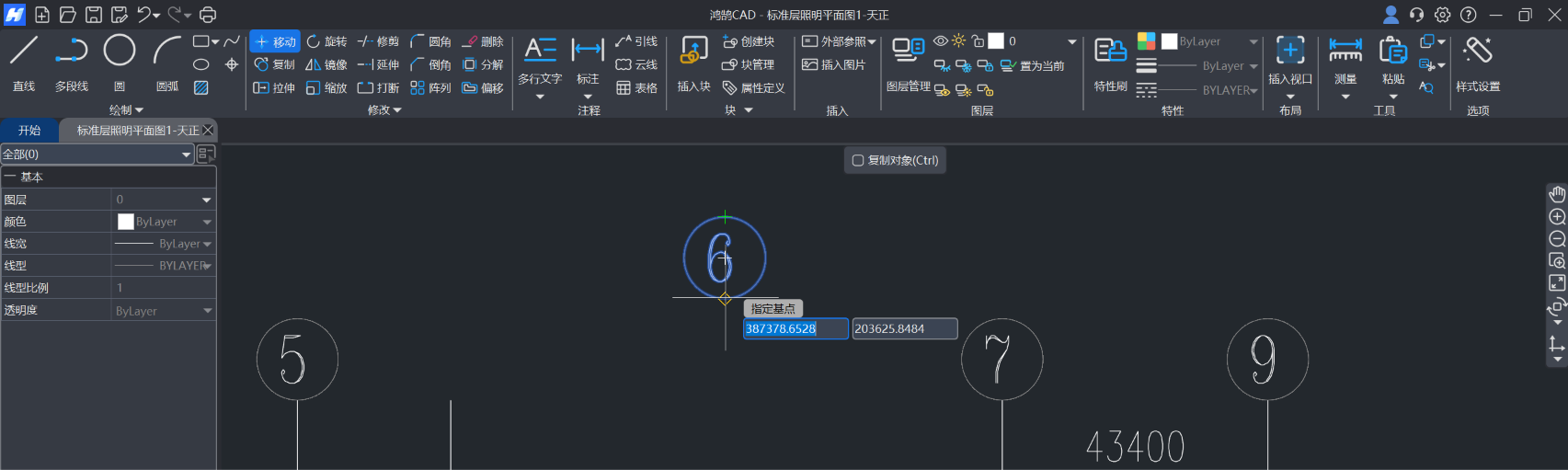

2.确定选择后，指定需要移动的基点，根据基点移动图元。如图3所示。

图3 “移动”操作步骤二

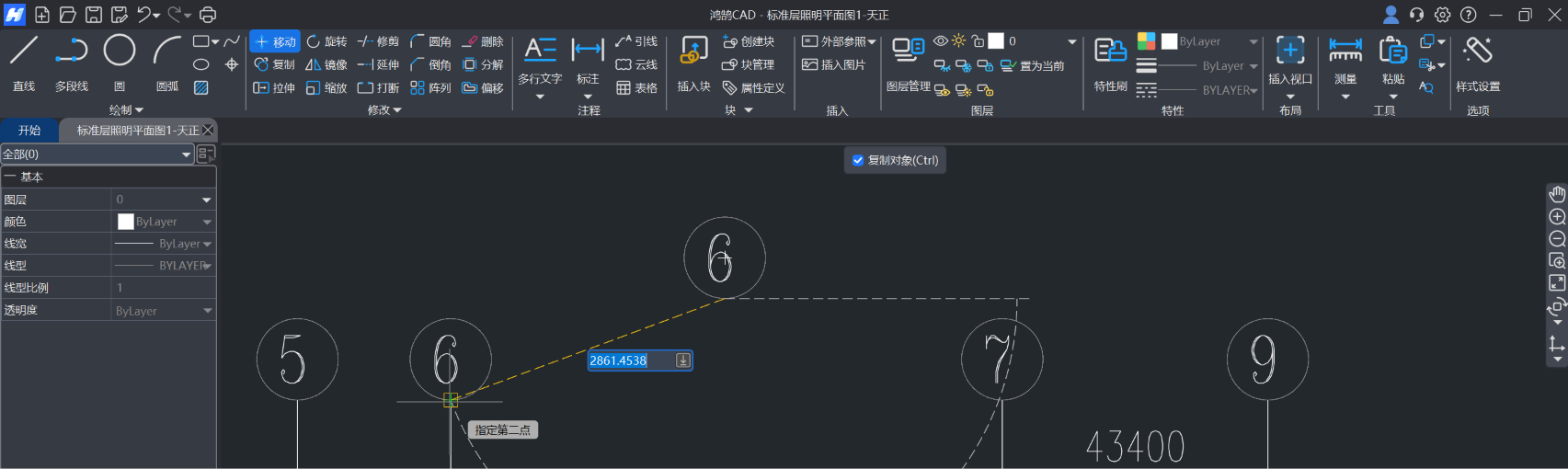

3.如果需要保留移动前的图形，可以选中顶部中间的“复制对象（Ctrl）”，再进行移动。如图4所示。

图4 “移动”操作步骤三
