CAD画图不知从何开始？CAD画图第一步-图层管理

CAD图纸往往是由多种不同属性的对象组成，为了方便区分和管理，可将不同类型的对象（如墙体、门窗、标注等）分别放置于命名规范的图层上，并赋予其不同的颜色、线型、线宽等。使用图层功能还可提升画图效率与后期修改便捷性，显著提升画图速度和准确性。

通过“图层管理”功能，您能够新建图层、删除图层、设置当前图层，并配置图层的属性（包括名称、颜色、线宽、线型、透明度）。此外，您还可以控制图层的开启/关闭、解冻/冻结、解锁/锁定。方便对CAD画图的图层进行区分和管理。

一、“图层管理”命令的启动方式

方式一：点击顶部工具栏“图层”功能区中“图层管理”图标。

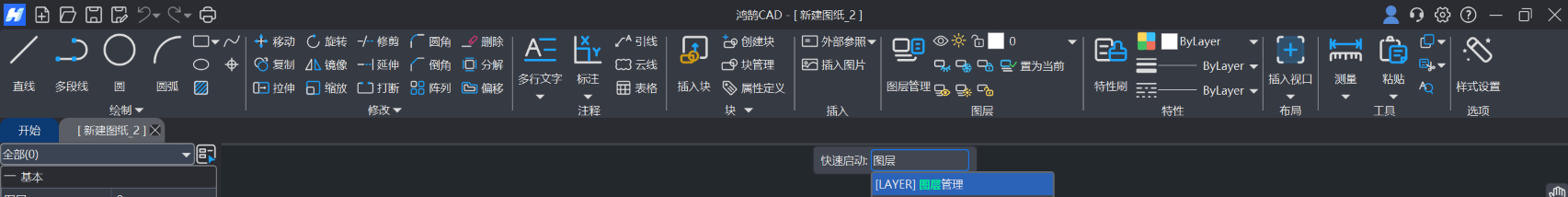

方式二：顶部中间“快速启动”命令区中输入“LAYER”或“图层管理”（鸿鹄CAD支持中英双语命令），如图1所示。

图1 “图层管理”启动方式

二、“0”图层的含义

每个图形文件都至少有一个图层，名称为“0”图层，该图层既不能被删除，也不能被重新命名，如图2所示。

图2 “0”图层

三、“图层管理”中图层的创建与设置功能

1.单击，即可新建图层。

2.单击，即可删除图层。

3.单击，即可新建图层并在所有视口中冻结，后续可在一个视口的全屏编辑中解冻此图层，以实现在特定视口中可见。

被冻结图层上的对象不可见也无法重生成。当您在处理复杂图纸时，可冻结暂时不需要的图层来释放内存，确保操作的流畅性。

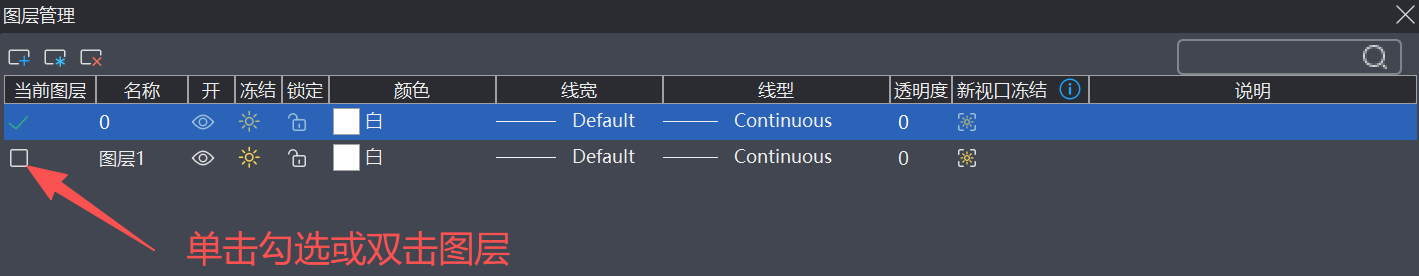

4.单击勾选“当前图层”列表中的“□”，即可将选中图层置为当前，如图3所示。

图3 “置为当前图层”

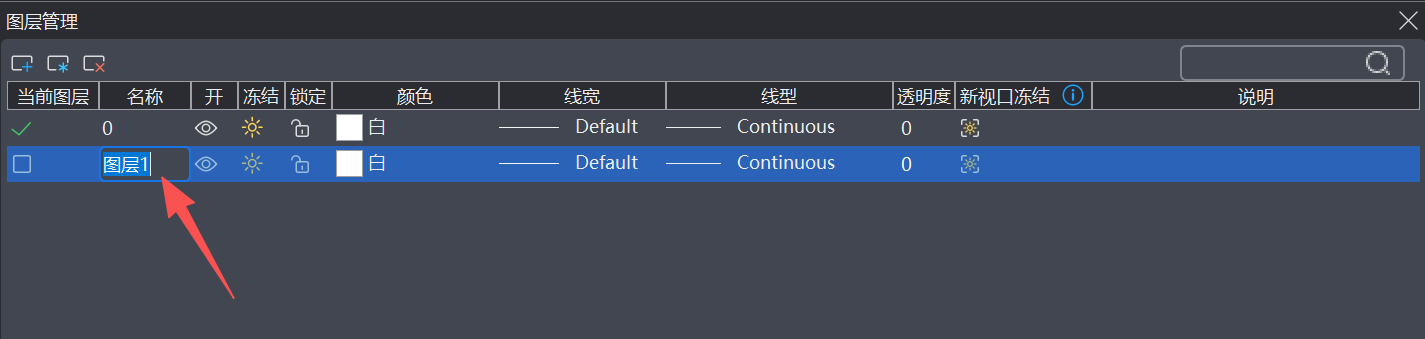

5.双击某图层的名称，即可在编辑状态下的文本框中修改该图层名称，如图4所示。

图4 “修改图层名称”

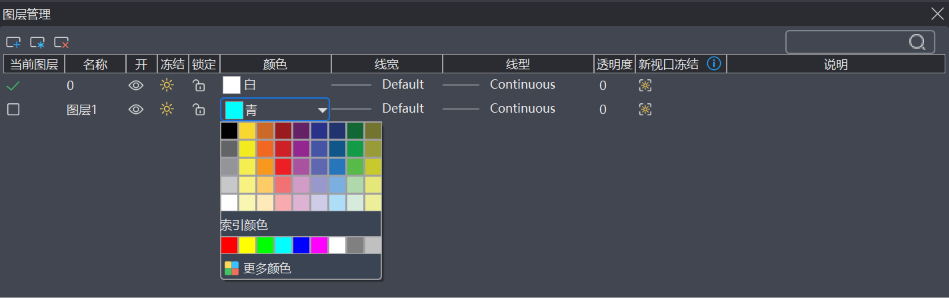

6.单击某图层的颜色，即可在弹出对话框中修改该图层的颜色，如图5所示。

图5 “修改图层颜色”

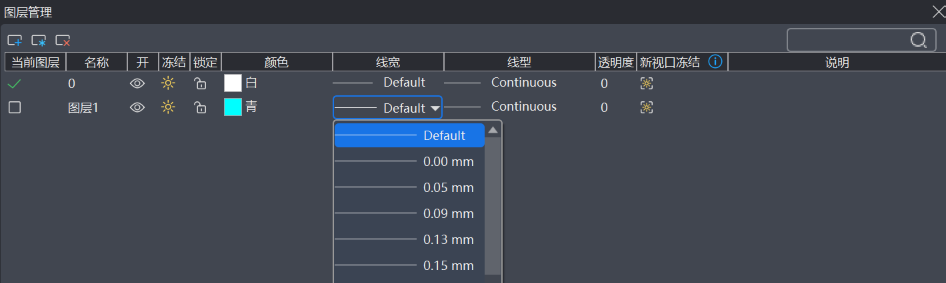

7.单击某图层的线宽，即可在弹出对话框中修改该图层的线宽，如图6所示。

图6 “修改图层线宽”

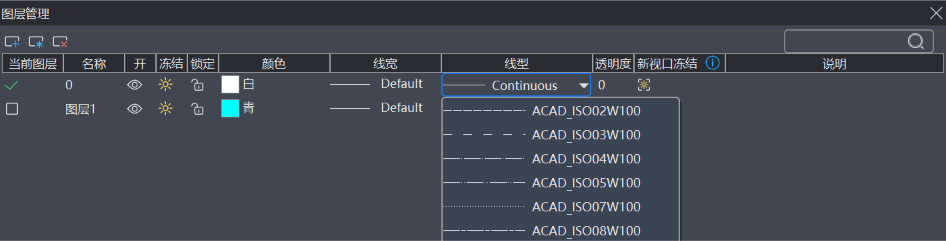

8.单击某图层的线型，即可在弹出对话框中修改该图层的线型，如图7所示。

图7 “修改图层线型”

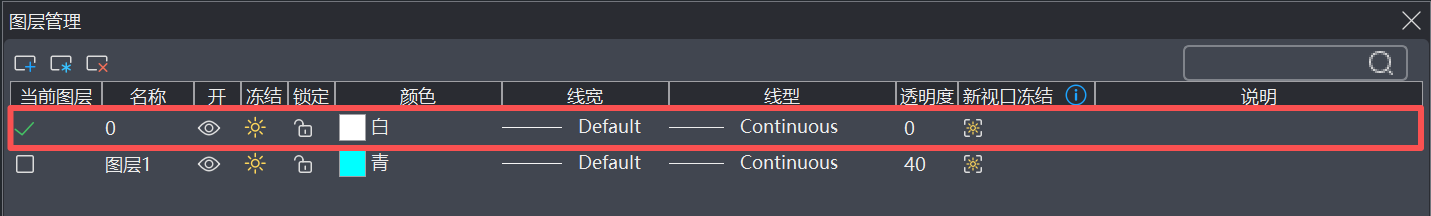

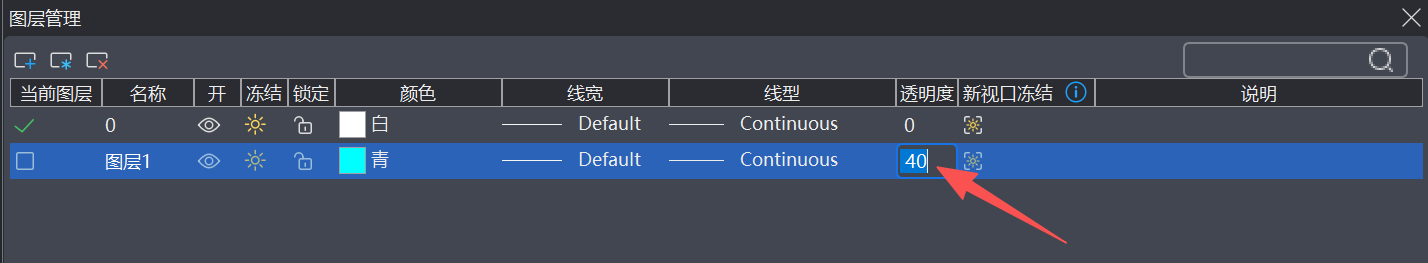

9.双击某图层的透明度，即可在编辑状态下的文本框中修改数值以调整线条的透明度。透明度值的范围为0~90，数值越大则线条越透明，如图8所示。

图8 “修改图层线条透明度”

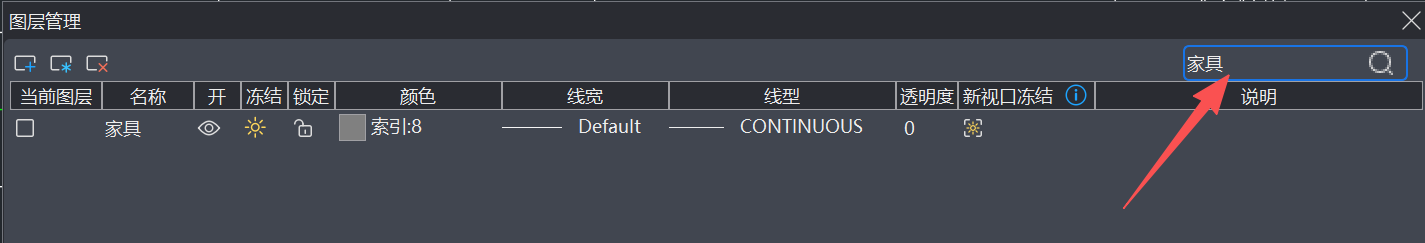

10.当图纸中图层数量较多时，您可以借助右上角的搜索框实现图层的快速查找。输入图层名称后，相应的图层会呈现在“图层管理”窗口中，如图9所示。

图9 “查找图层”

四、“图层管理”中“图层控制”功能

1.，图层为“打开”状态，其上对象可见；，图层为“关闭”状态，其上对象不可见。

2.，图层为“解冻”状态；，图层为“冻结”状态。

3.，图层为“解锁”状态，其上对象可被选择和编辑；，图层为“锁定”状态，其上对象不可被选择和编辑。

4.，图层为“新视口解冻”状态，在之后新建的视口中该图层处于“解冻”状态；，图层为“新视口冻结”状态，在之后新建的视口中该图层处于“冻结”状态。
