CAD箭头怎么画？CAD画箭头的高效方法！

在CAD中，箭头是一个看似毫不起眼，实则意义非凡的重要符号。其不仅用于方向的指示，还在尺寸标注和说明中有着不可或缺的地位。可以说，一张完整图纸的产出，是不可能会缺少箭头的！那么，如何在CAD中高效并且完整的画好一个箭头呢？接下来，我们就进入实践吧！

当前CAD箭头主要有两种高效画法：多段线（PLINE）以及引线（LEADER/MLEADER）。

一、如何用多段线（PLINE）画箭头：

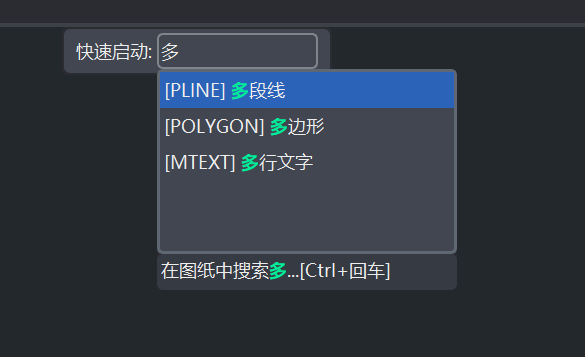

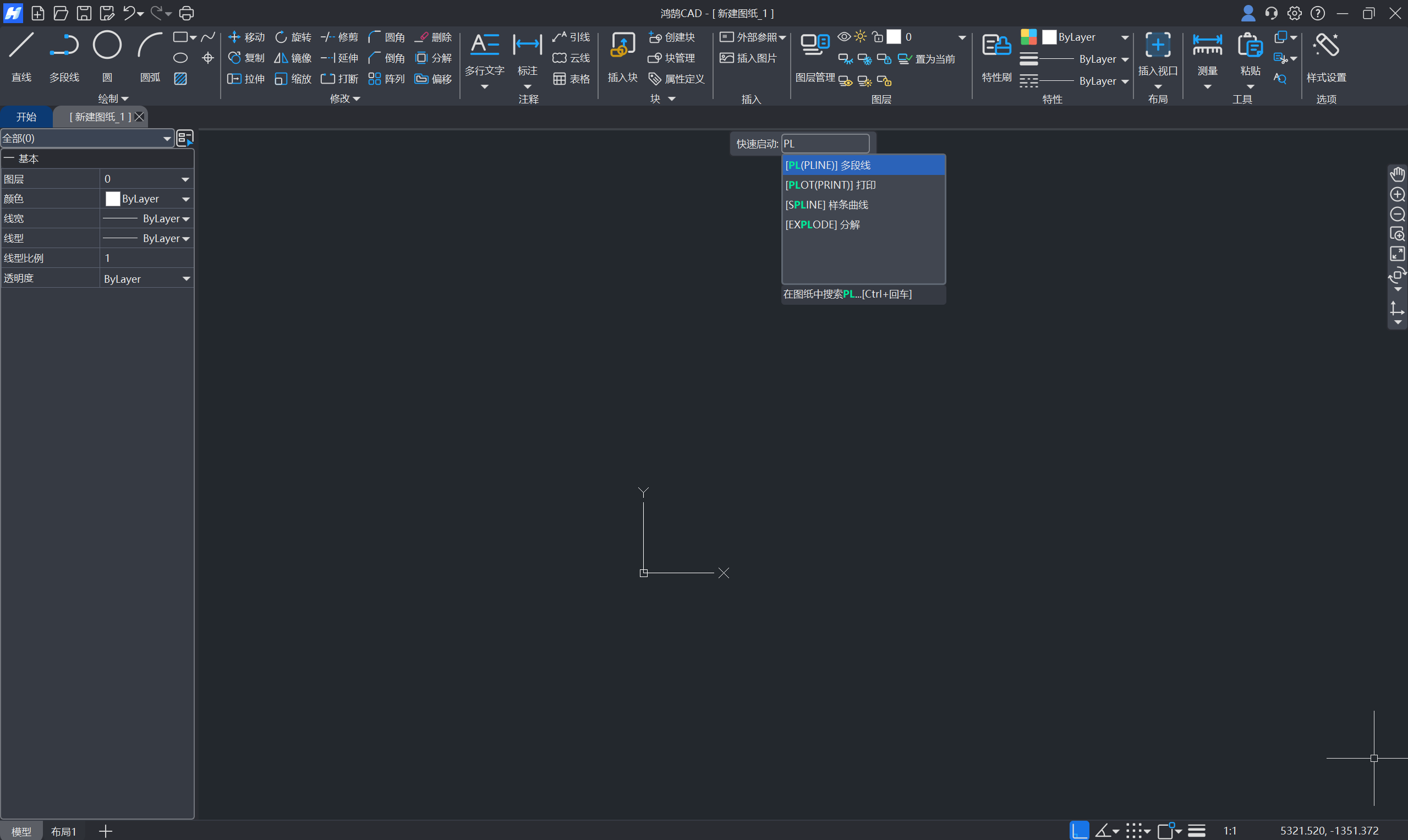

1.首先，打开鸿鹄CAD进入文件中，在快速启动栏中输入 PL 或直接输入中文 多段线 （支持模糊搜索），按空格或回车键确认命令。

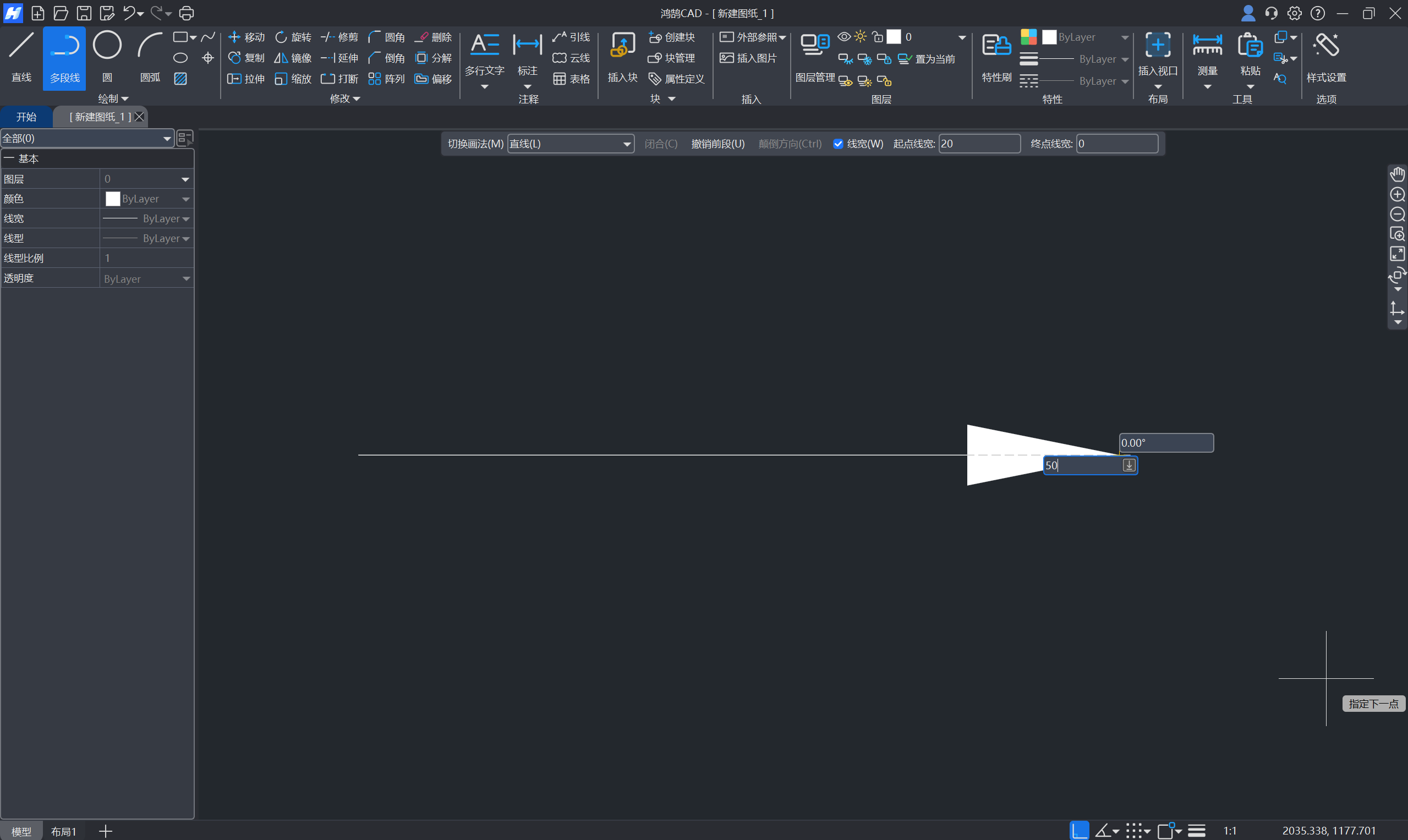

2.先确定箭头尾部起点，可通过直接点击位置或者输入坐标，回车确定；接着输入 200（尾部长度），按回车确定，箭头尾部就已经画好了；单击w键打开线宽，起点线宽输入 20 （箭头底宽），Tab键切换到终点线宽，输入 0（可省略，默认为0），按回车确定，输入50（箭头长度），Tab键切换到角度，输入 0 （箭头与尾部夹角），按回车确定，Esc退出。

二、如何用引线（LEADER/MLEADER）画箭头：

采用引线命令可以快速画出折线标注的箭头，同时箭头的样式也有更多样的选择。

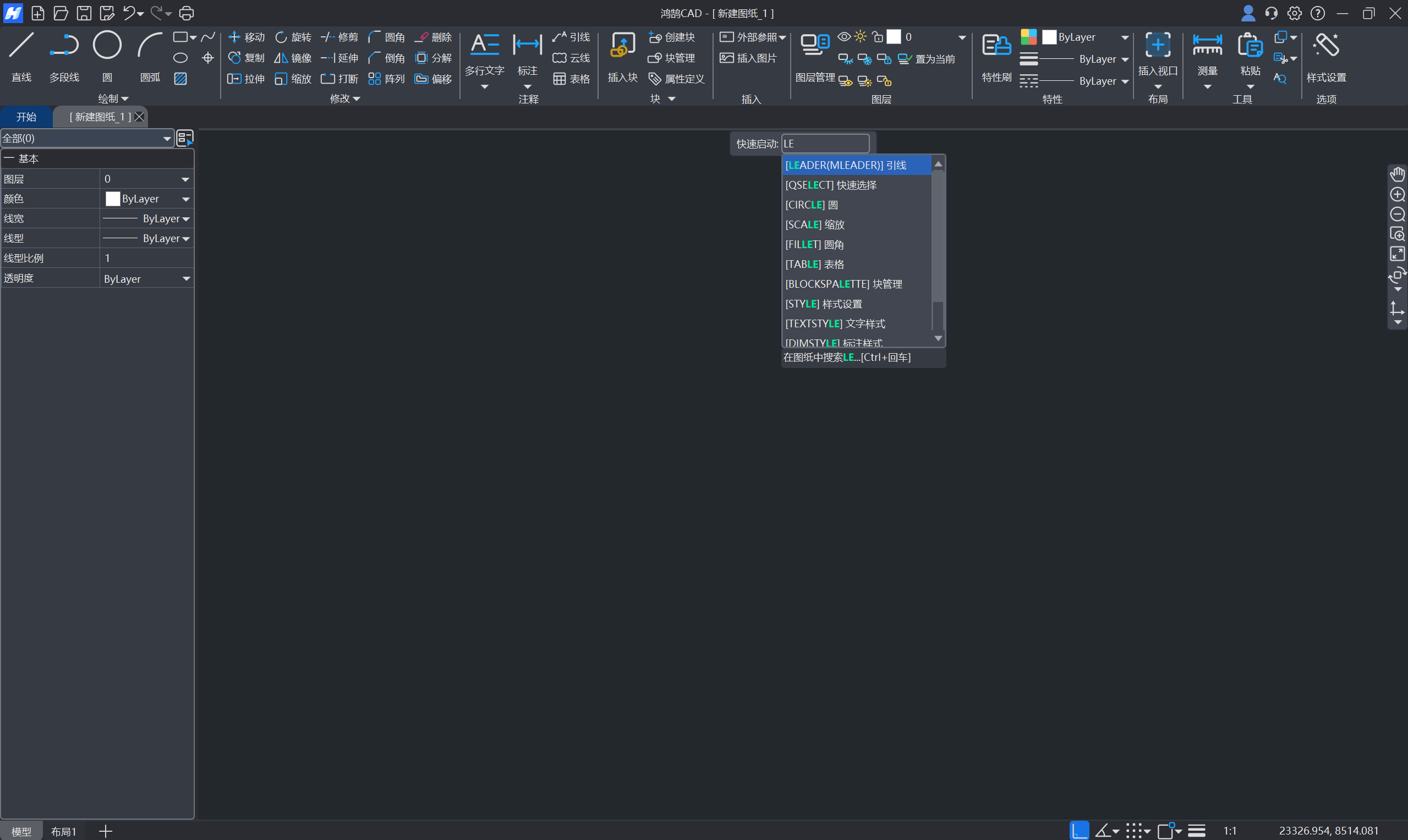

1.首先，打开鸿鹄CAD进入文件中，在快速启动栏中输入 LE / ML /引线，按空格或回车键确认命令。

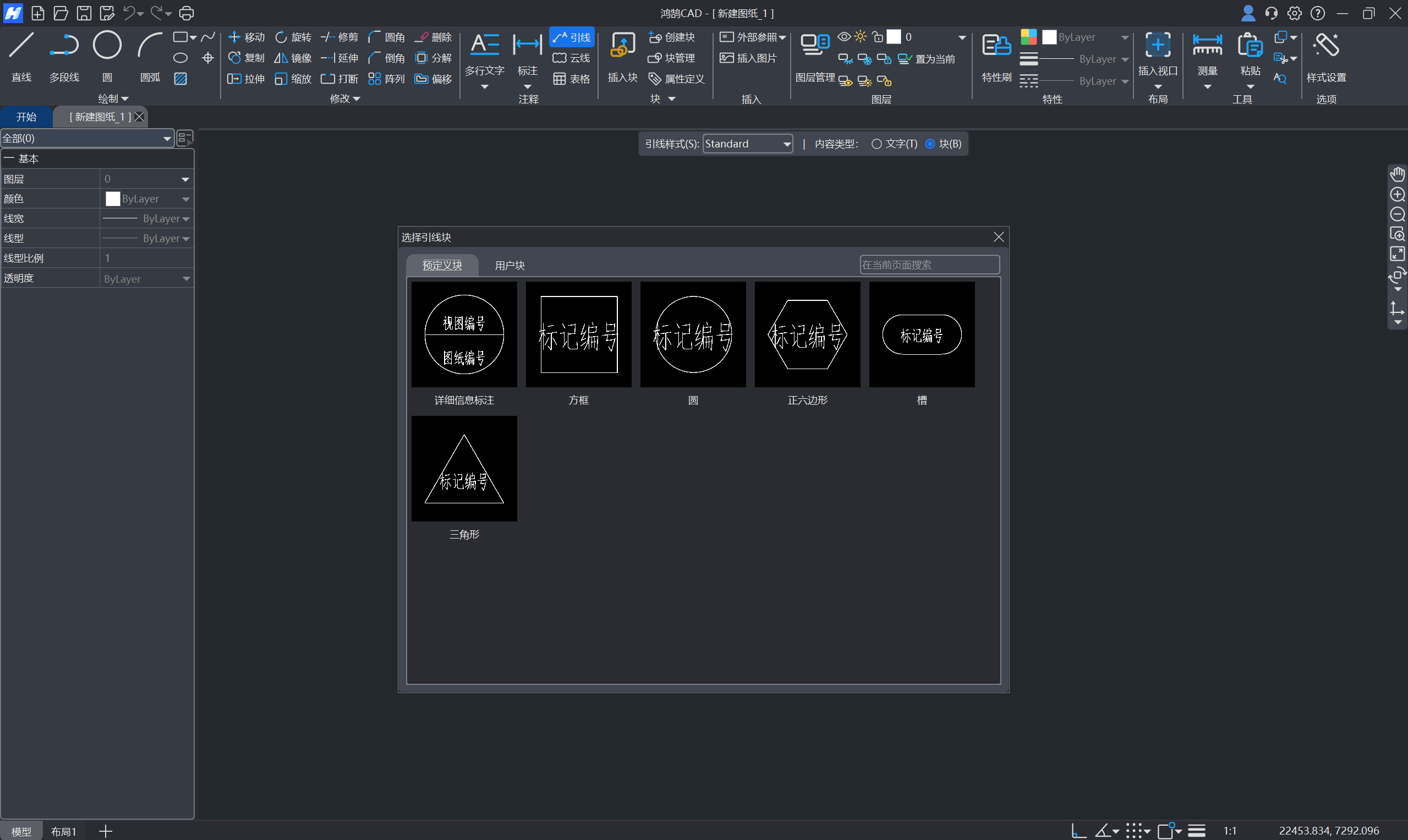

2.此时，单击T或B可切换标注的内容类型，T为文字，B为块，可用预定义库也可自行导入用用户块，本文以文字为引线的内容类型（默认）：

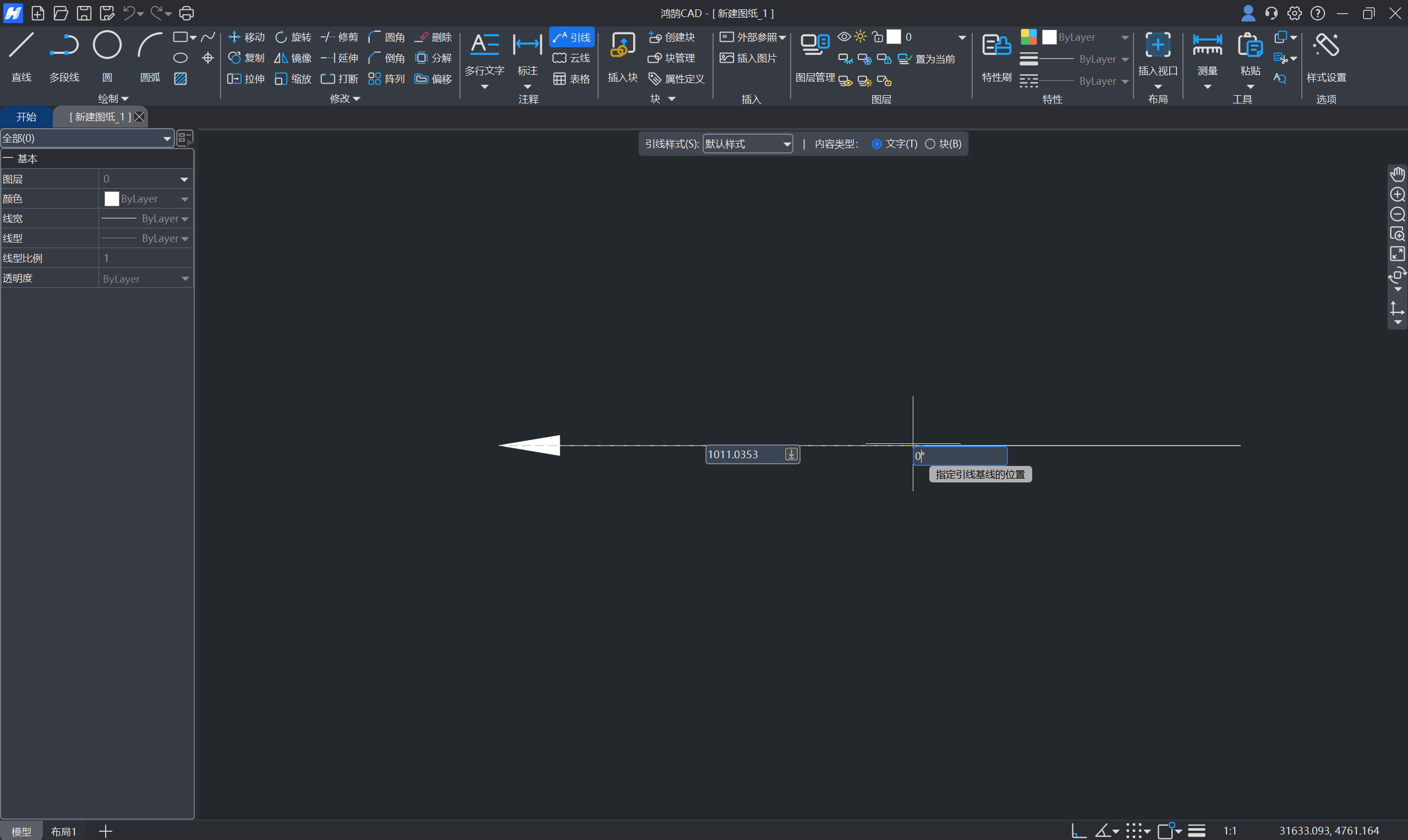

先确定引线箭头的顶点，依旧可通过直接点击位置或者输入坐标，回车确定，若只需画直线箭头，则需将基线位置的角度输入为 0或180（按Tab切换）或直接单击F8打开正交模式，鼠标只需向右移动直至过箭头则自动将角度设为0（向左设180），回车确认或单击确认，Esc退出。

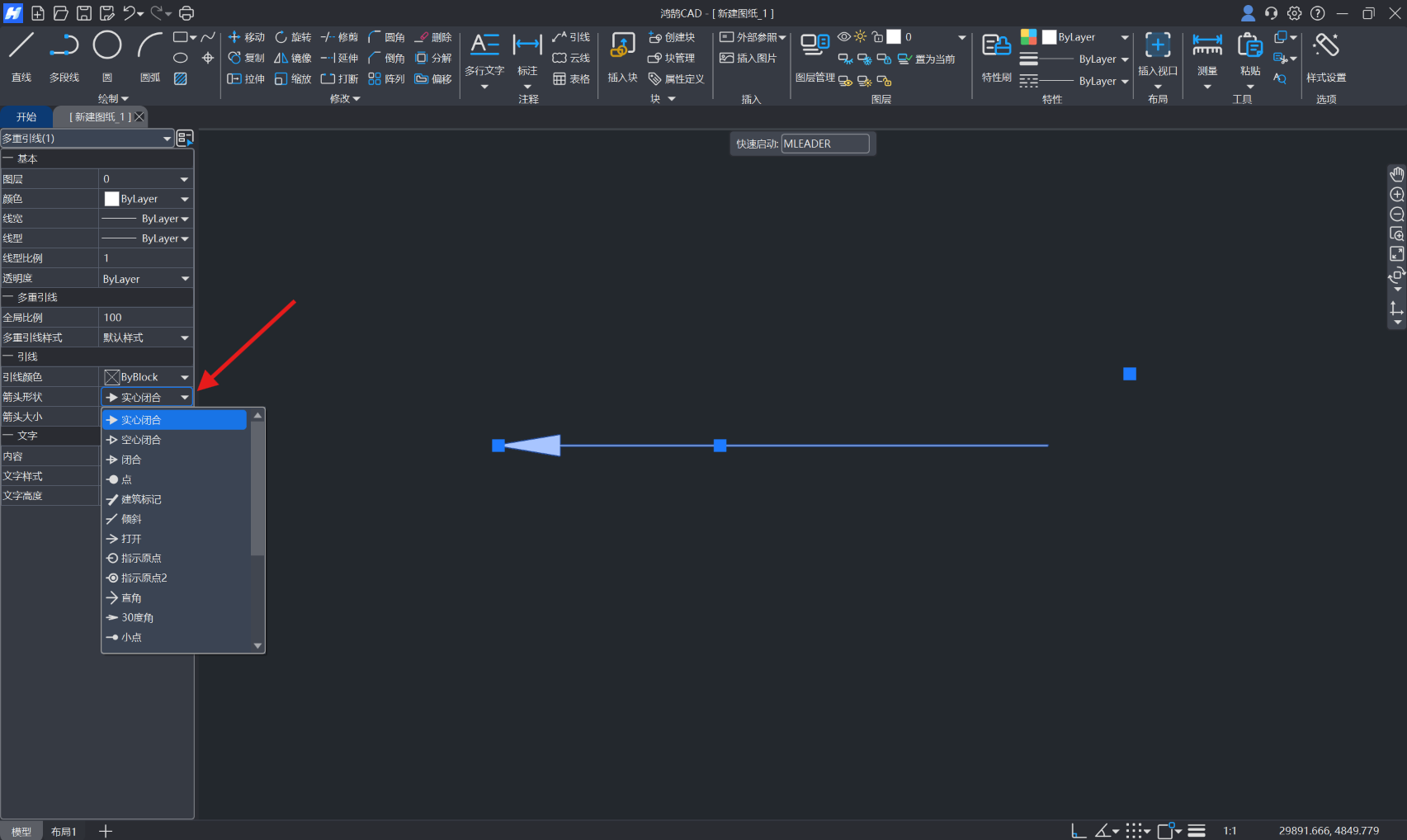

3.通过引线（LEADER/MLEADER）形式画出的箭头可以快捷切换箭头样式。单击我们已经画好的箭头，左侧属性栏中引线部分单击箭头形状下拉栏，有多种箭头形状任你挑选！

最后，推荐大家使用方式二 引线（LEADER/MLEADER）进行箭头的绘画，不仅高效，而且样式可调，箭头形状可选，使其符合规范标准，高效的同时保证质量。当然，在CAD中画箭头的方式还是主要取决于你的设计需求，希望此文对你有所帮助！
