空调系统工程量计算技巧

在暖通空调工程造价、施工下料、成本核算工作中，精准快速出量是高效完成项目成本报价的重要环节，可以用CAD快速看图直接读取CAD施工图纸，精准完成空调风管、水管、设备、风口、阀门等构件的长度、面积、数量统计工作。本文结合实际工程场景，详细讲解空调工程量完整算量流程。

一、工程量计算规则

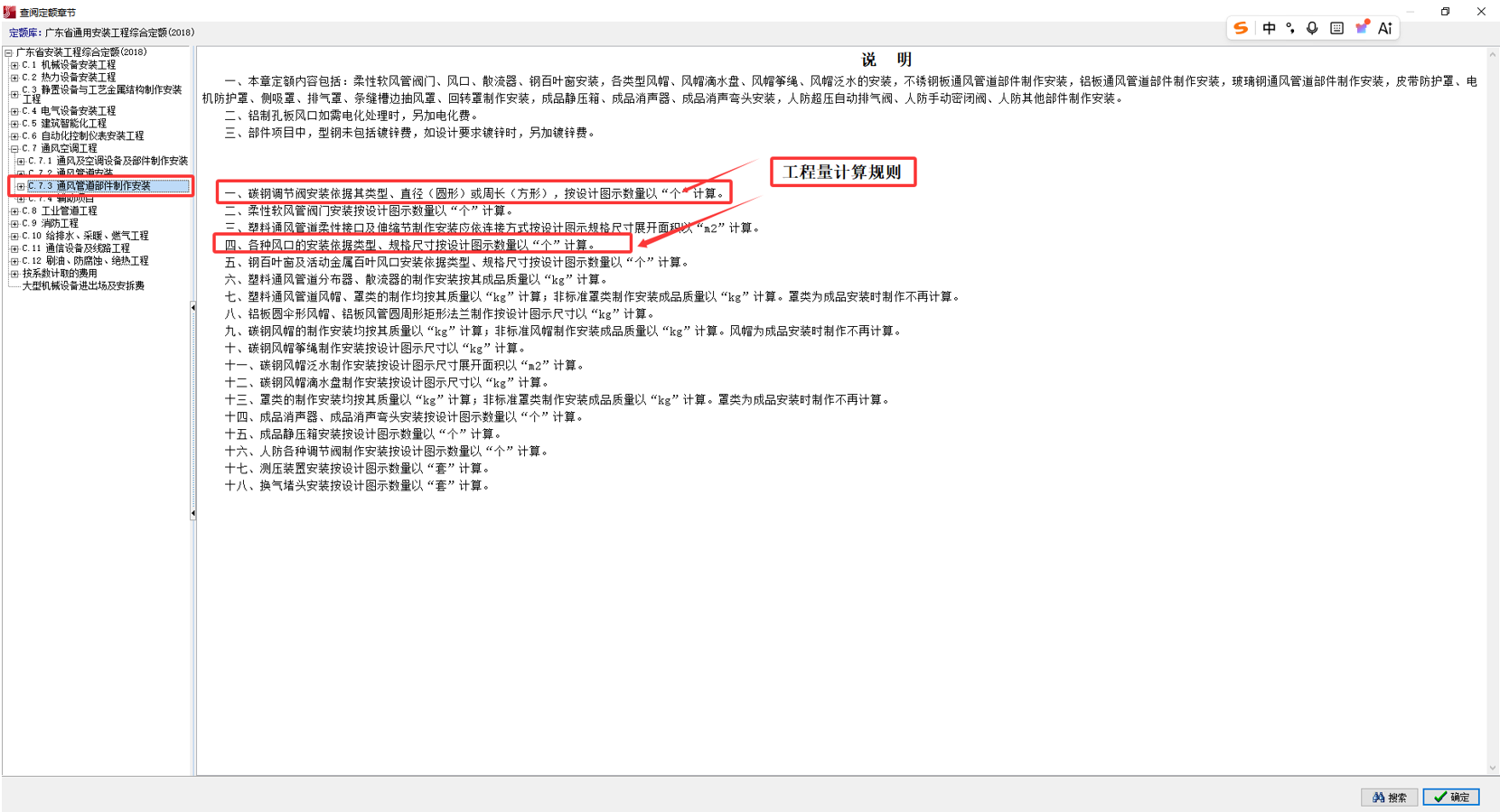

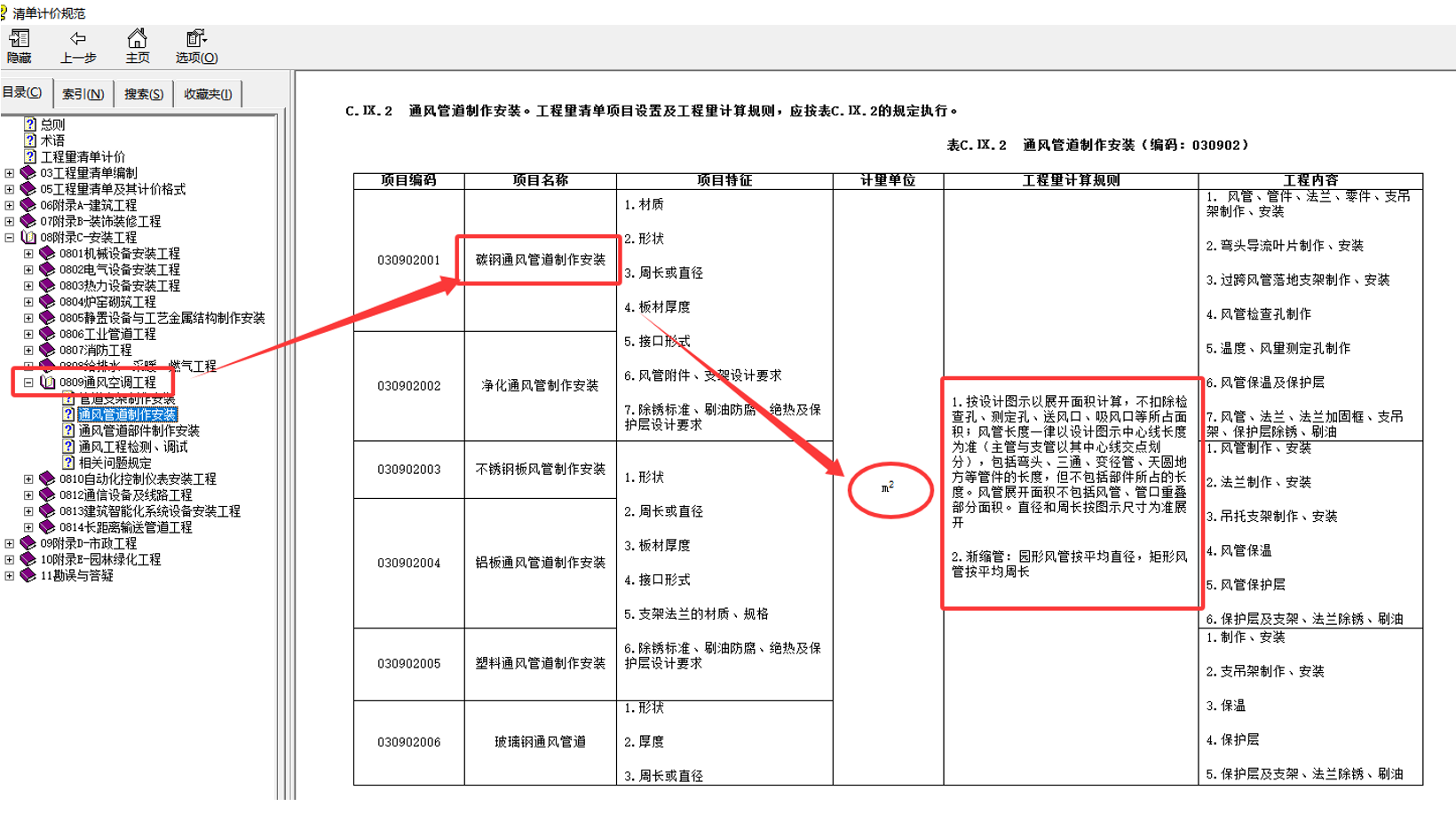

1、按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图示尺寸为准展开。

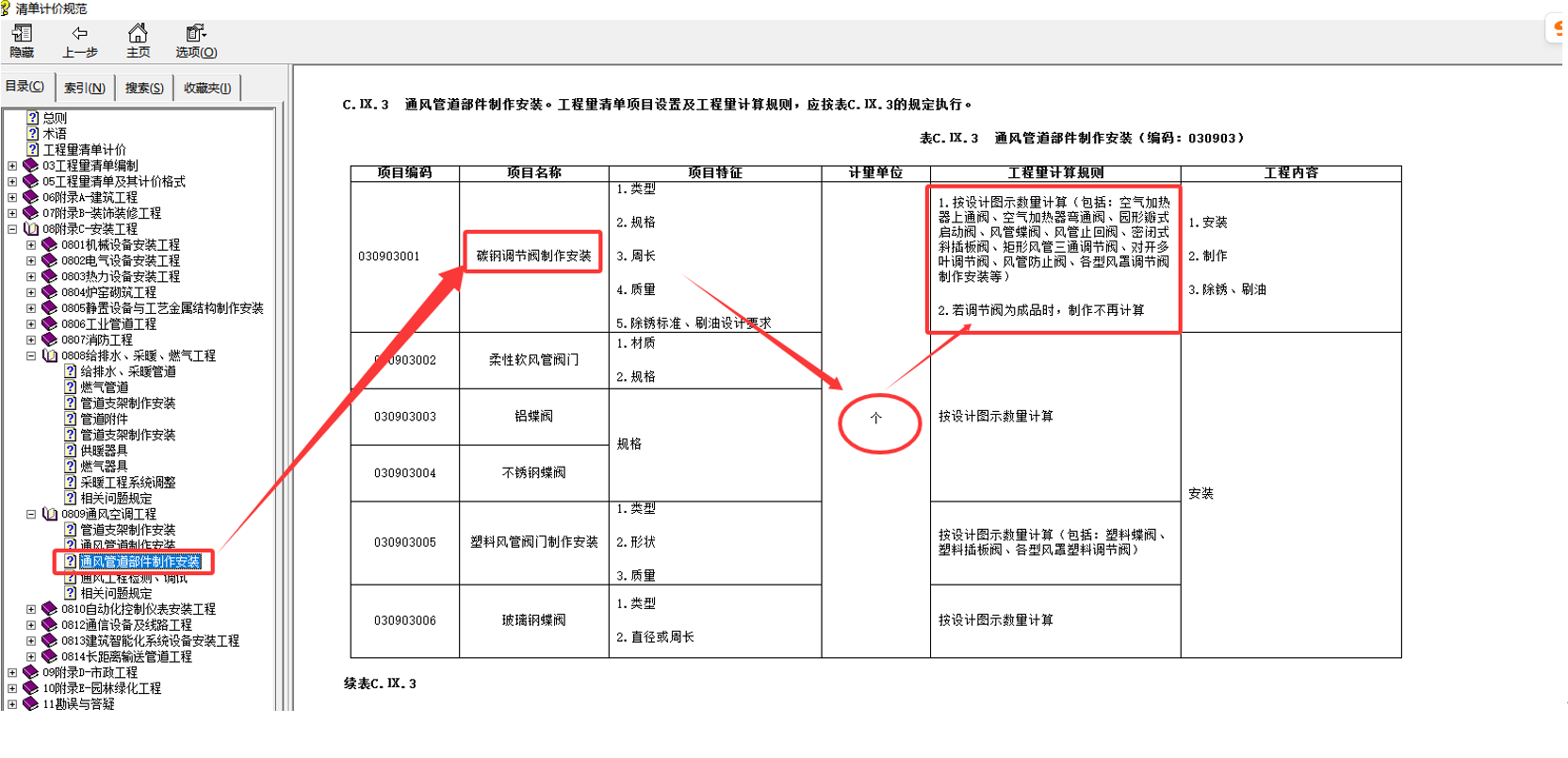

2.1按设计图示数量计算（包括：空气加热器上通阀、空气加热器弯通阀、园形瓣式启动阀、风管蝶阀、风管止回阀、密闭式斜插板阀、矩形风管三通调节阀、对开多叶调节阀、风管防止阀、各型风罩调节阀制作安装等）。

2.2若调节阀为成品时，制作不再计算。

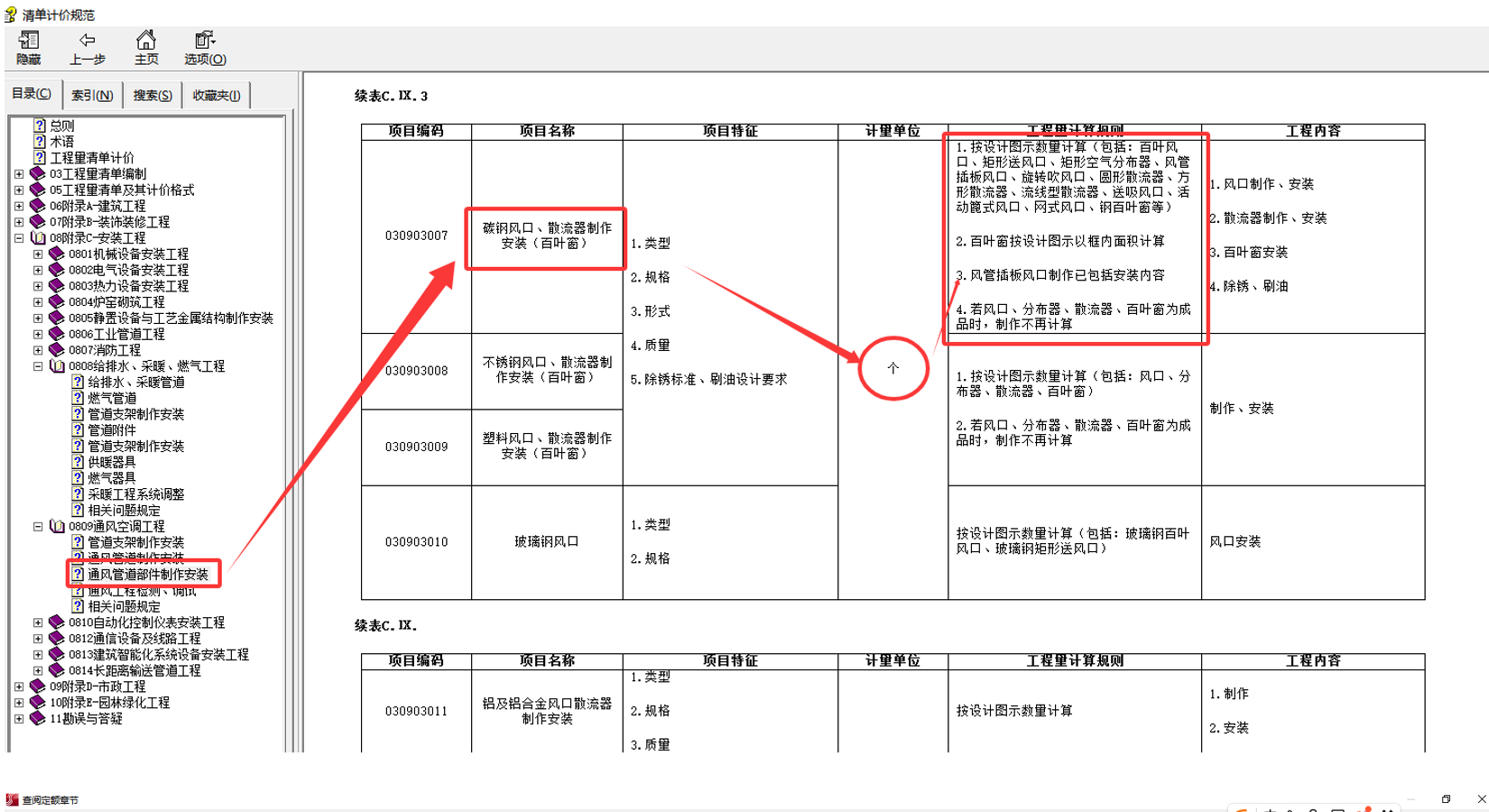

3.1按设计图示数量计算（包括：百叶风口、矩形送风口、矩形空气分布器、风管插板风口、旋转吹风口、圆形散流器、方形散流器、流线型散流器、送吸风口、活动篦式风口、网式风口、钢百叶窗等）。

3.2百叶窗按设计图示以框内面积计算。

3.3风管插板风口制作已包括安装内容。

3.4若风口、分布器、散流器、百叶窗为成品时，制作不再计算。

二、识图

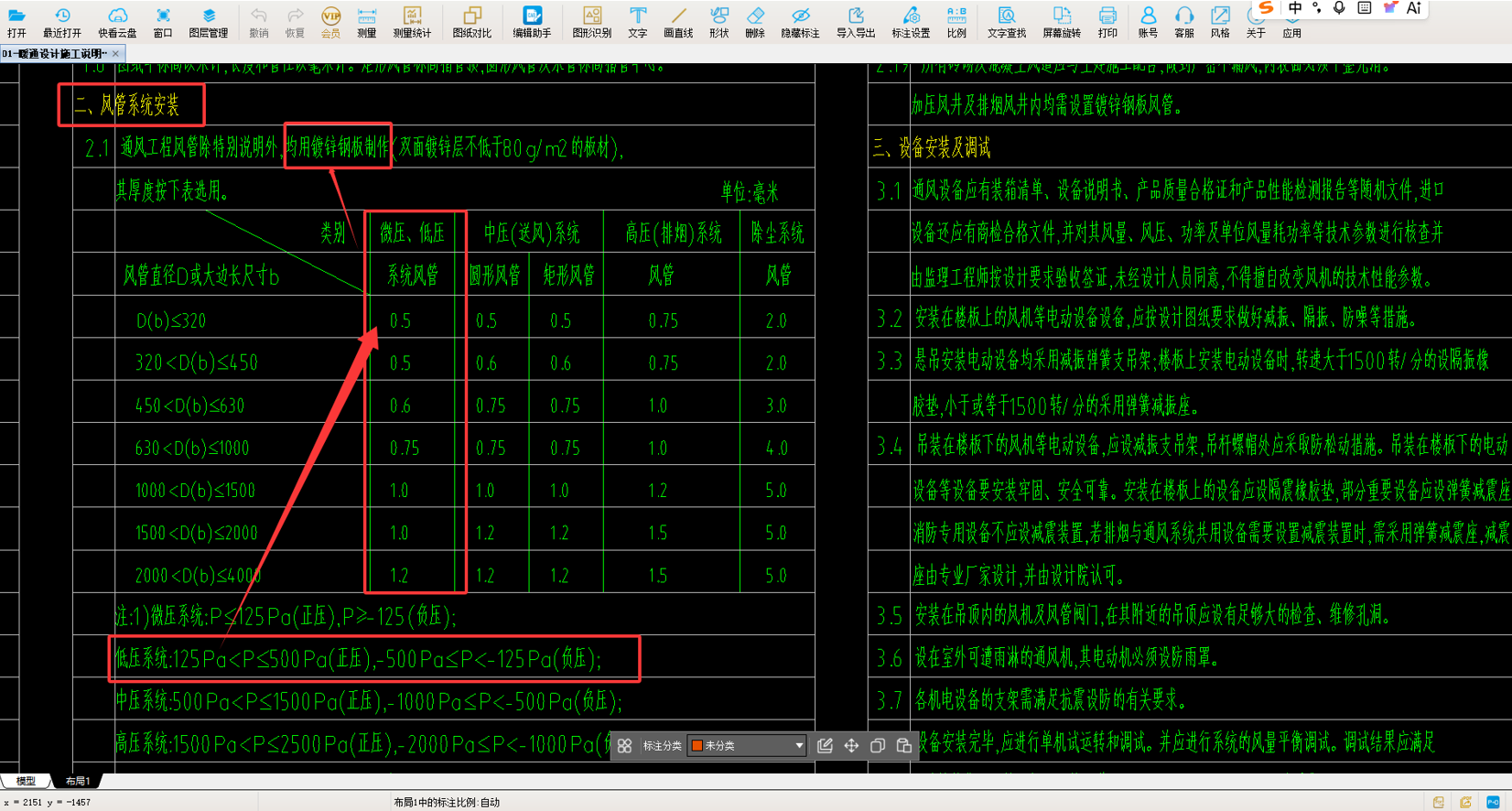

1、识别设计说明风管压力，判定风管厚度：低压系统：125Pa ＜ 静压 ≤ 500Pa（正压），-500Pa ＜ 静压 ≤-125Pa（负压）；空调风管材质镀锌钢板。

本工程选用低压系统风管厚度，可按照表格，根据风管规格判断厚度。

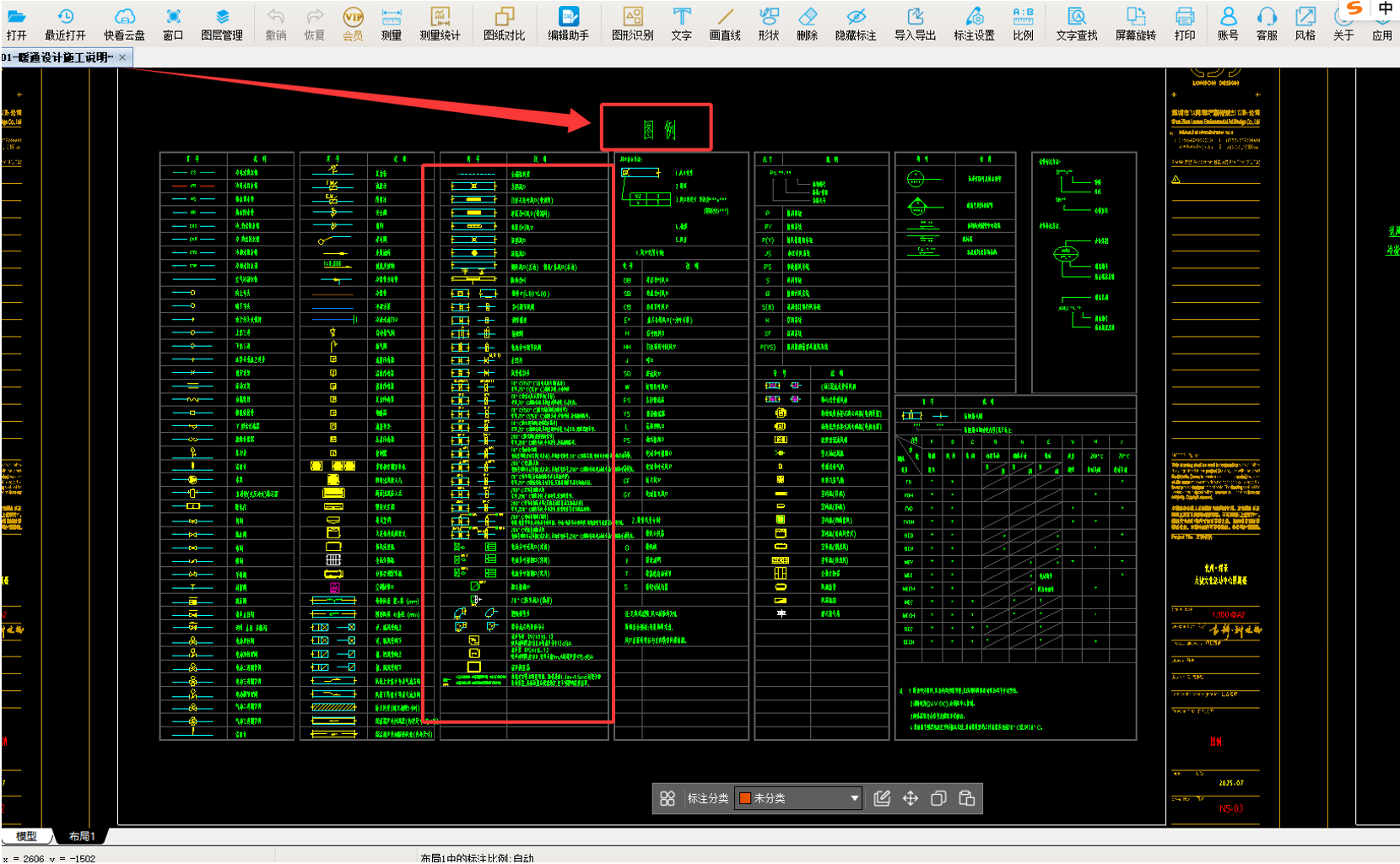

2、查看图例，熟悉设备名称

三、案例实操

以商场一层为例，计算空调风管系统工程量。

（一）前期准备+基础设置

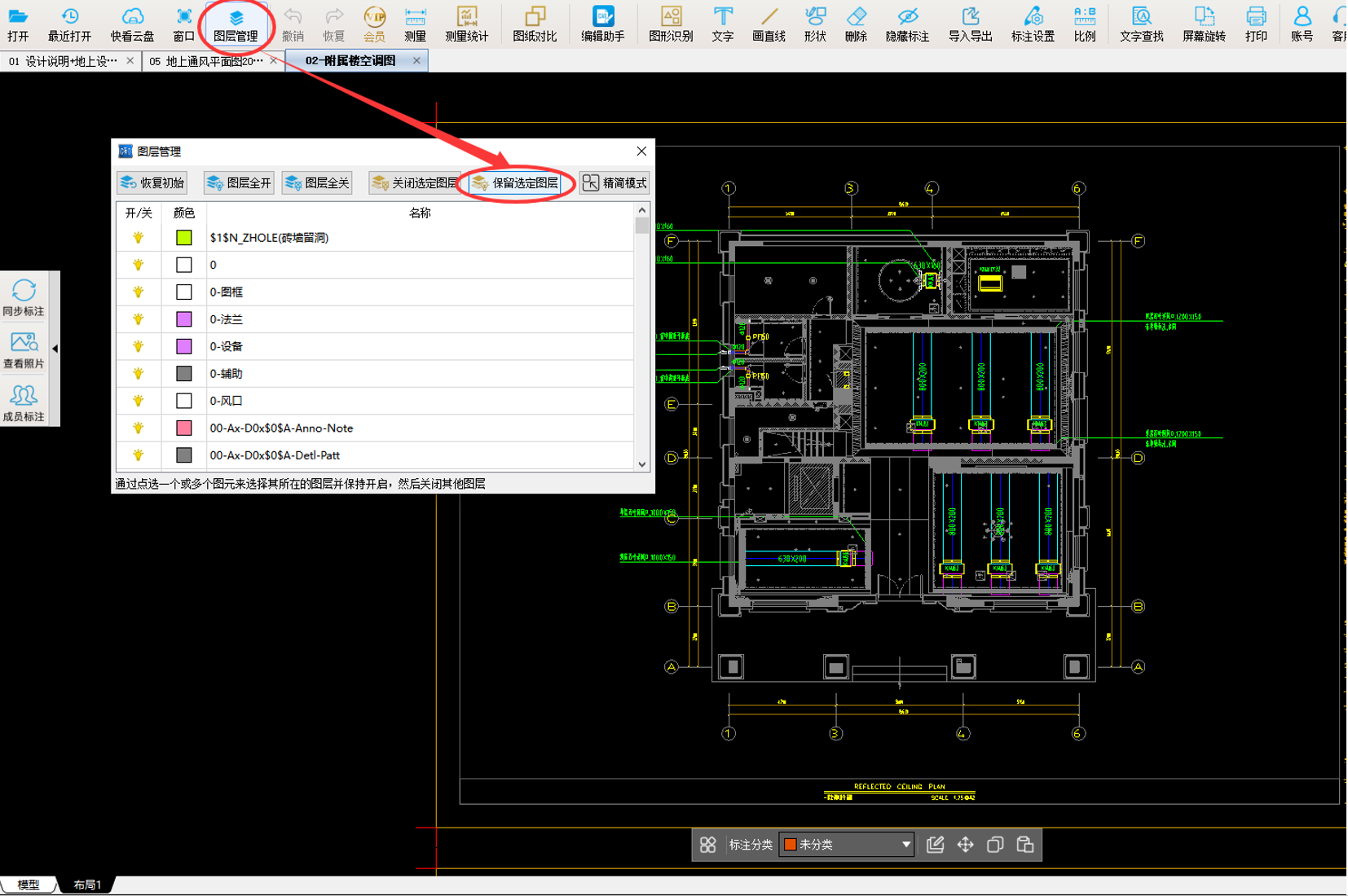

步骤1：图层简化：点击CAD快速看图上方工具栏“图层管理”→“保留选定图层”，隐藏轴线、底图、建筑结构等无关图层，仅保留“空调风管相关图层”核心图层，减少视觉干扰，方便精准识别设备和管线。

（二）核心实操：CAD快速看图计算全流程之“设备”工程量统计

步骤1；单一设备识别（风机盘管、门铰式百叶回风口、散流器）

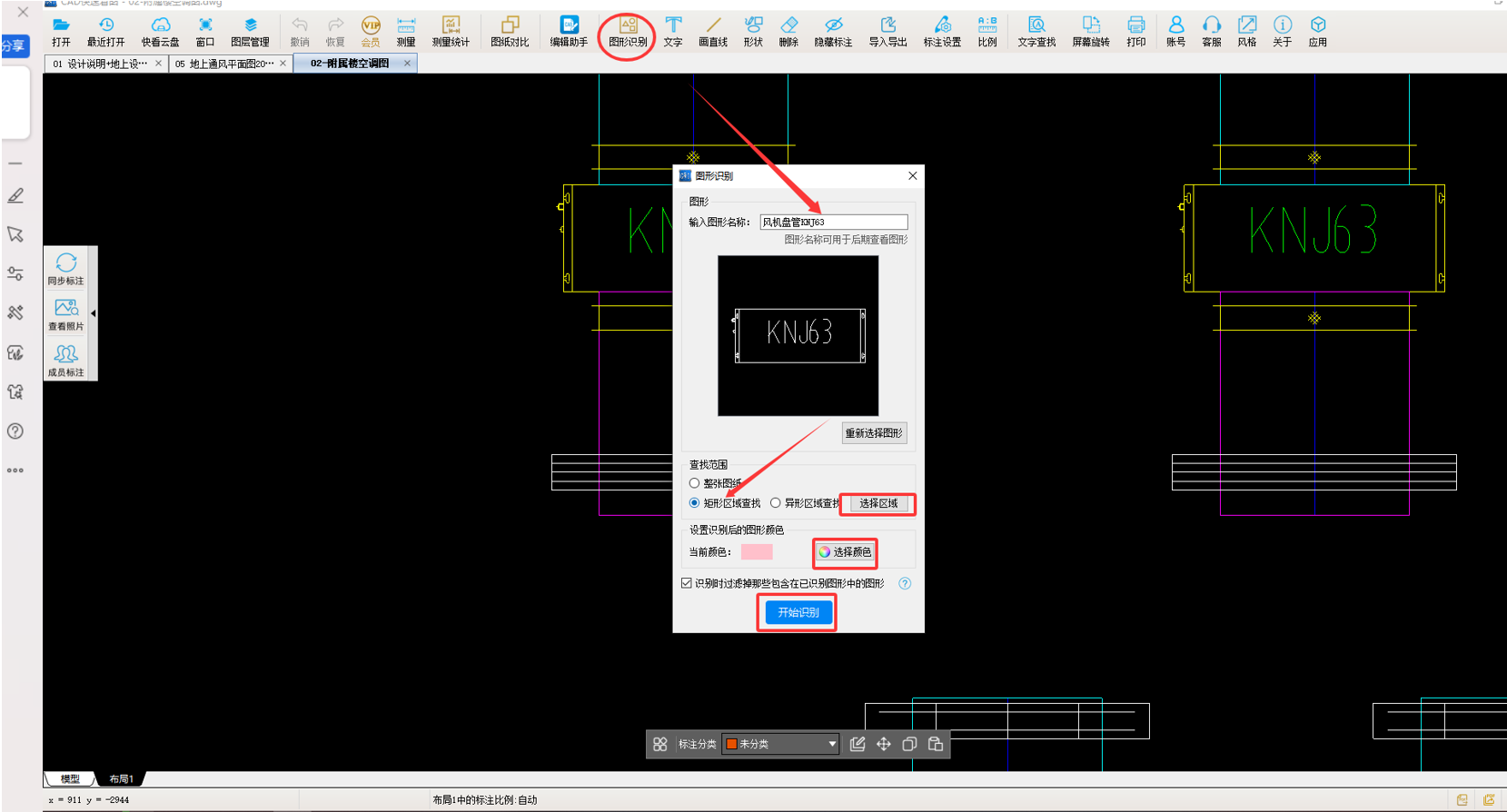

点击软件上方工具栏“图形识别”，选中案例图纸上1个“风机盘管”图例，右键确认“图例样本”，输入设备名称“风机盘管KNJ63”，设置查找范围为“矩形区域查找”，点击“开始识别”，软件自动识别，统计出案例中风机盘管KNJ63总数——最终识别结果为6个。

步骤2：批量识别多类设备：重复上述操作，分别识别风机盘管PF-03、风机盘管PF-04、散流器、门铰式回风口：

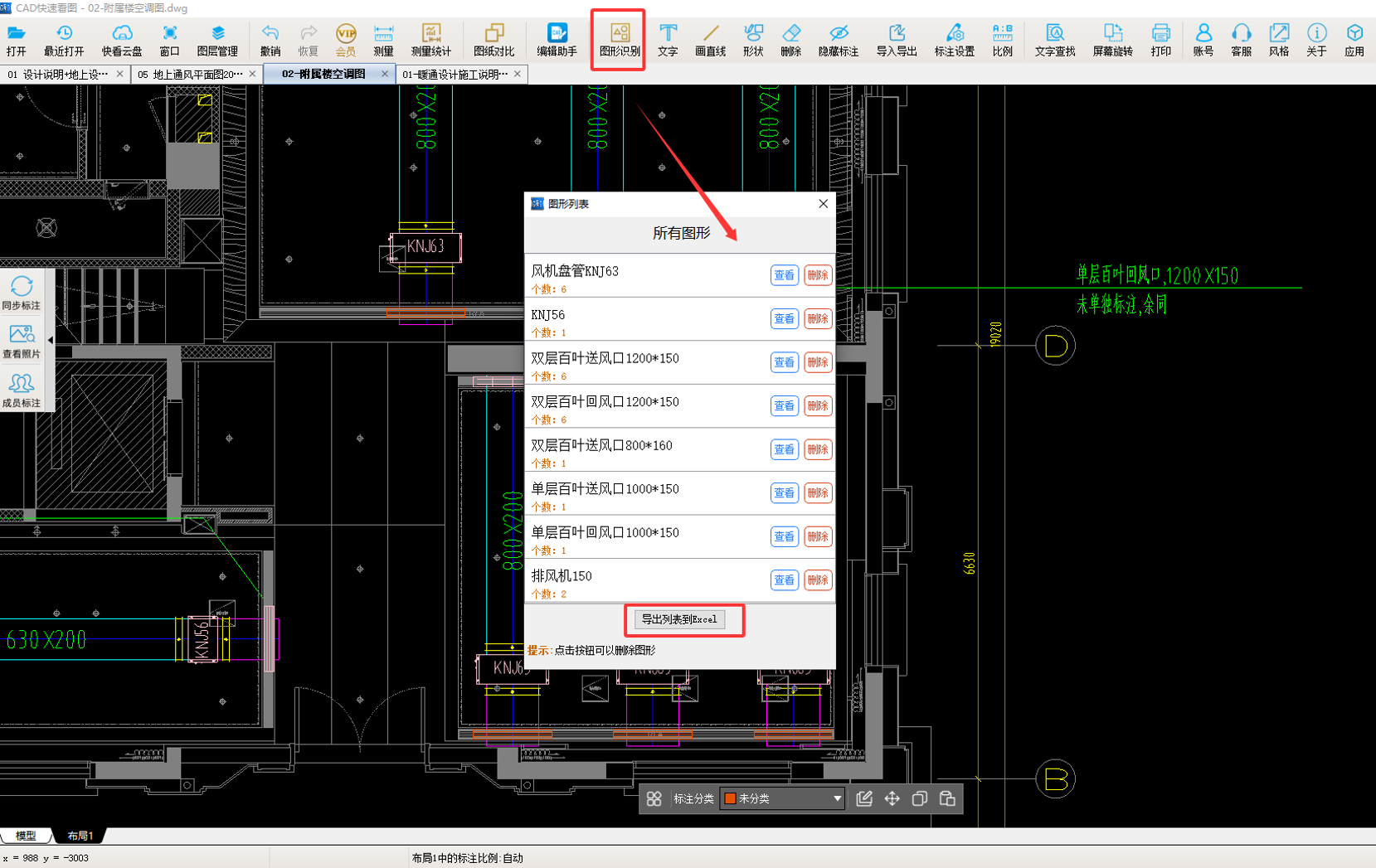

步骤3：数据导出：设备统计完成后，点击软件“查看已识别图形列表”→“导出Excel”，生成案例设备统计表格，便于后续与系统图核对，同时可直接用于造价核算，避免手动录入数据的误差，参考实际工程中工程量清单的规范格式。

（三）案例实操：CAD快速看图计算全流程之“风管”工程量计算

矩形风管计算公式：展开面积=（宽+高）×2×风管长度。

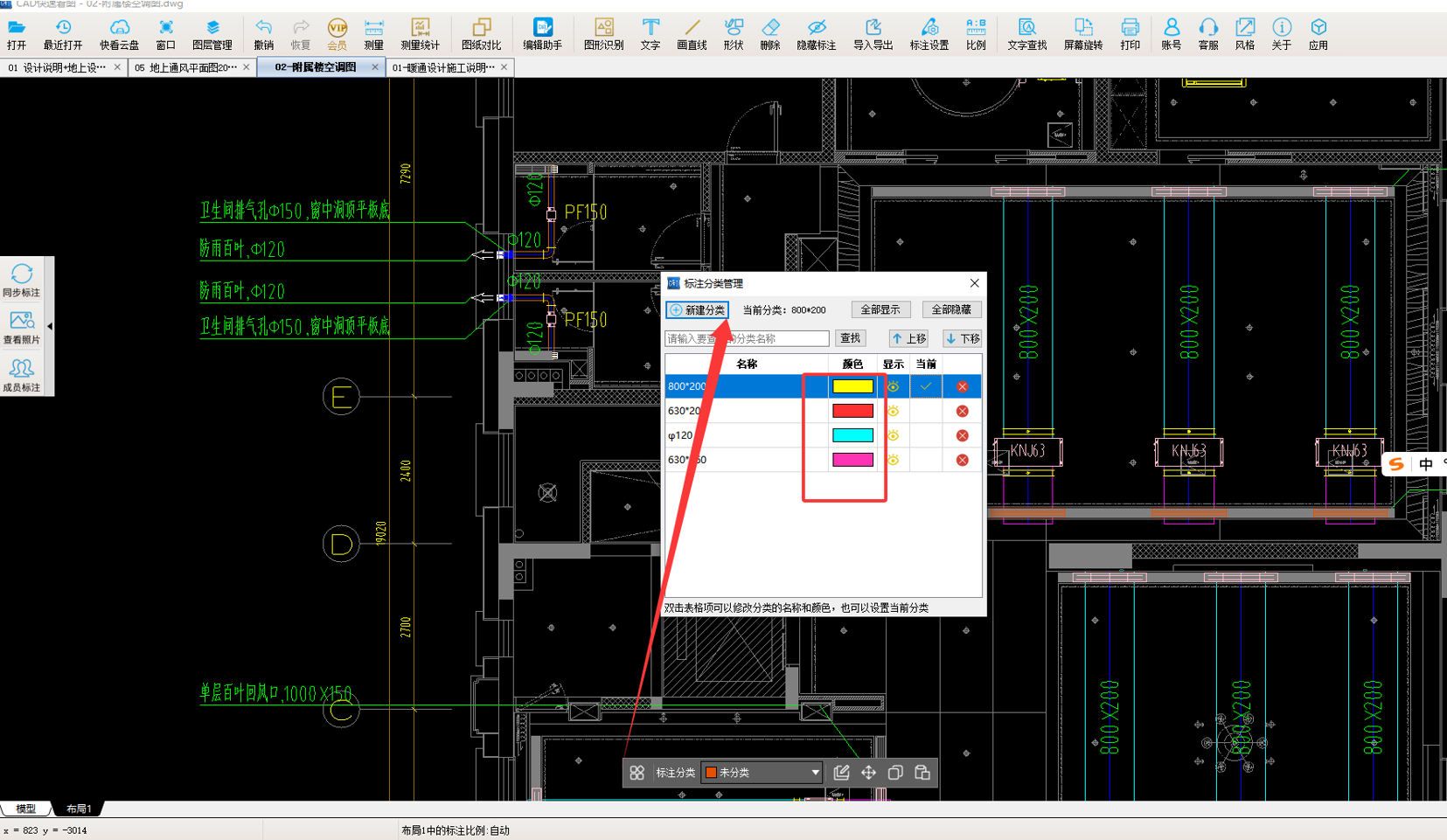

步骤1：点击下方工具栏“标注分类管理”新建标注分类管理，选择颜色，便于后期区分已识别风管和规格，置于当前。

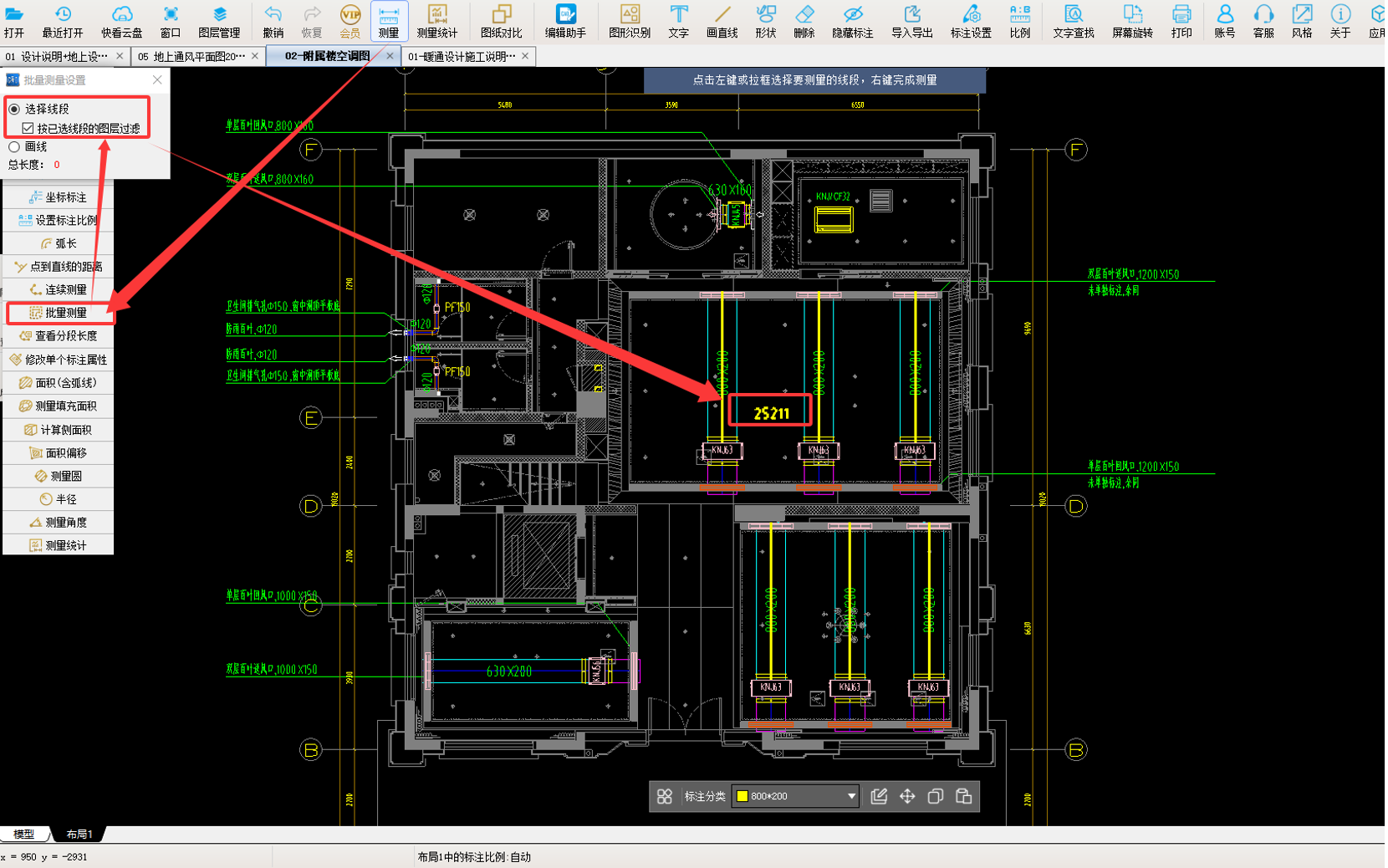

步骤2：点击上方工具栏“测量”→“批量测量”，勾选“按图层筛选”，选择“风机盘管进风”图层，框选所有风管，被选线段自动变色，软件时时计算出风管总长度。

步骤3：重复步骤2，批量识别其他规格风管

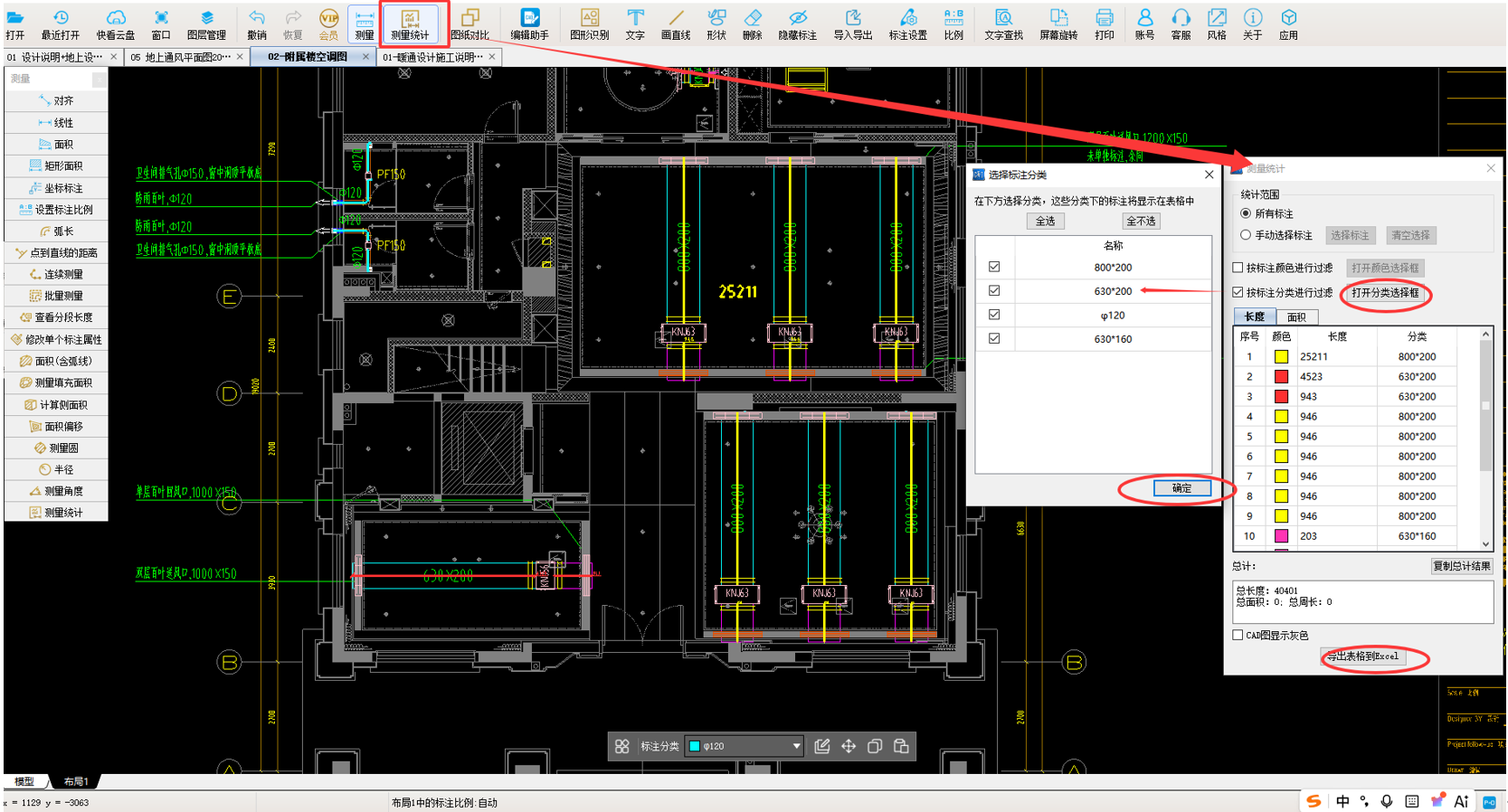

（四）汇总得出一层空调风系统工程量

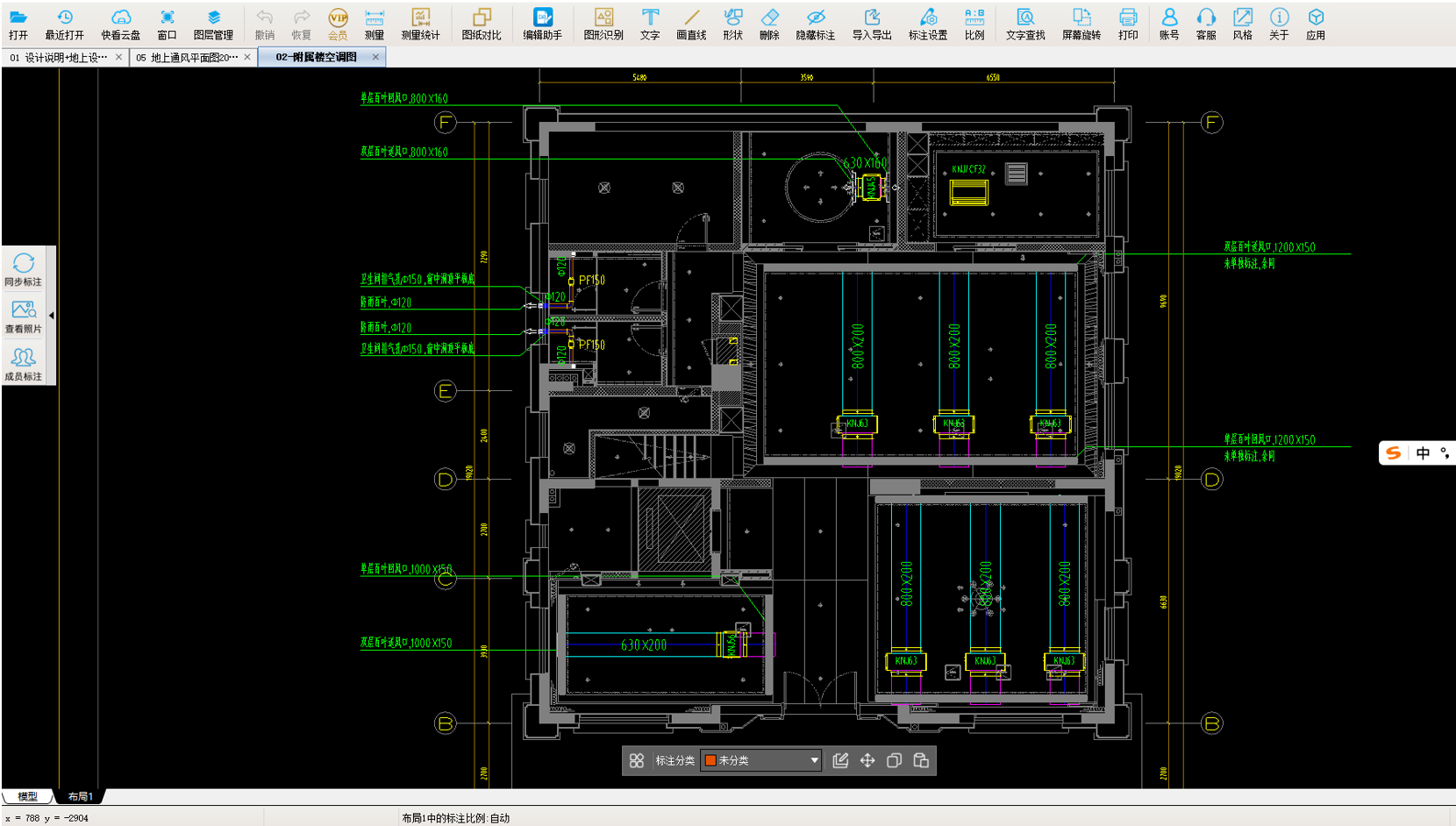

空调平面图，包含：

·    矩形风管：800×200，总长30.89m*2（0.8+0.2）=61.78㎡

·    矩形风管：630×200，总长5.47m*2*（0.63+0.2）=9.08㎡

·    矩形风管：630×160，总长0.37m*2*（0.63+0.16）=0.58㎡

·    圆形风管φ120：3.67m*3.14*0.12=1.38㎡

·    双层百叶送风口：1200×150 6个

·    双层百叶回风口：1200×150 6个

·    双层百叶送风口：800×160 1个

·    双层百叶回风口：800×160 1个

·    双层百叶送风口：1000×150 1个

·    双层百叶回风口：1000×150 1个

·    排风机PF150: 2 台

·    风机盘管：KNJ63共 6 台

风机盘管：KNJ56共 1 台

四、结语

空调风管、水管、末端设备的全套工程量计算利用CAD快速看图相比于传统手工算量，该算量方式有效规避人为计算误差、漏算、错算等问题，大幅提升算量效率与精准度。做好图纸预处理、分段测量、分类统计、数据核对，就能快速输出精准的工程量成果，为项目成本管控、预算编制、竣工结算提供可靠的数据支撑。
