燃气管道工程量计算&实操技巧

燃气工程施工、造价核算、竣工结算中，管道长度、配套构件、沟槽土方等工程量的精准统计，直接影响工程成本与结算效率。

本文结合实际小区燃气入户工程案例，通过CAD快速看图软件，直接在图纸上精准测量、快速汇总，快速完成燃气管道全流程工程量计算，来详细讲解操作步骤、实操细节。

一、工程量计算规则

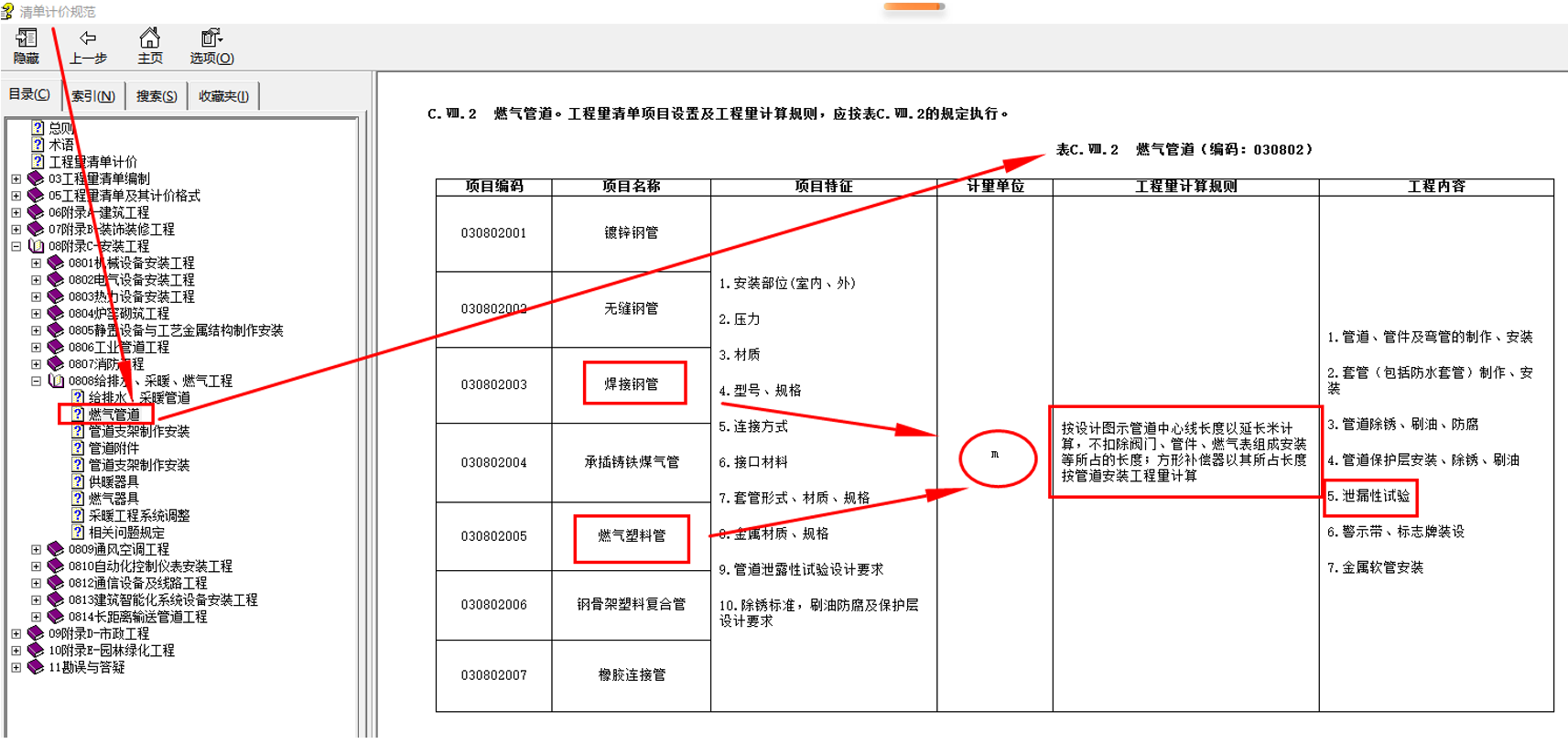

燃气管道工程量是按设计图示管道中心线长度以延长米计算，不扣除阀门、管件、燃气表组成安装等所占的长度；方形补偿器以其所占长度按管道安装工程量计算。

二、界线划分

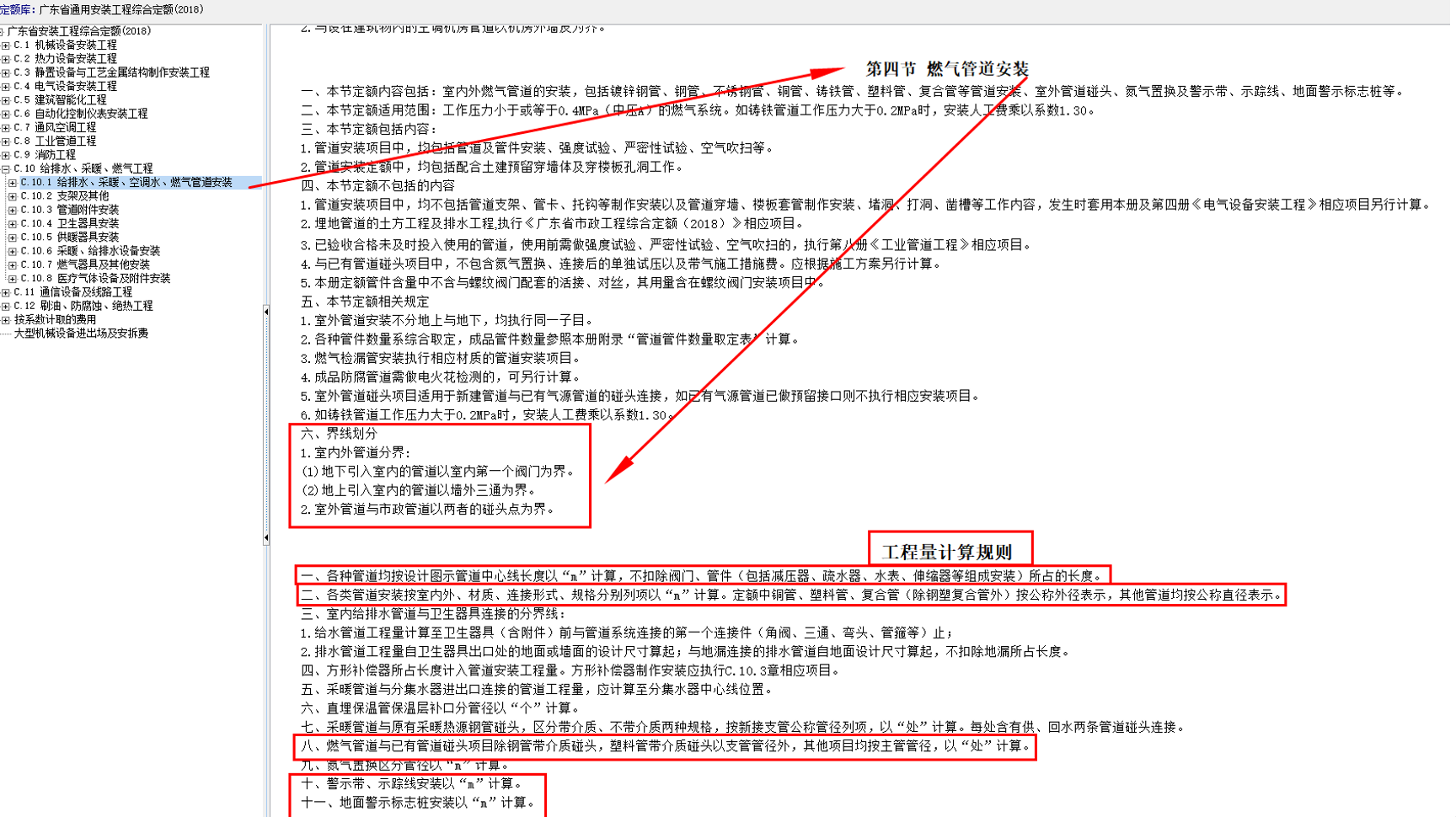

1、室内外管道分界：

(1)地下引入室内的管道以室内第一个阀门为界。

(2)地上引入室内的管道以墙外三通为界。

2、室外管道与市政管道以两者的碰头点为界。

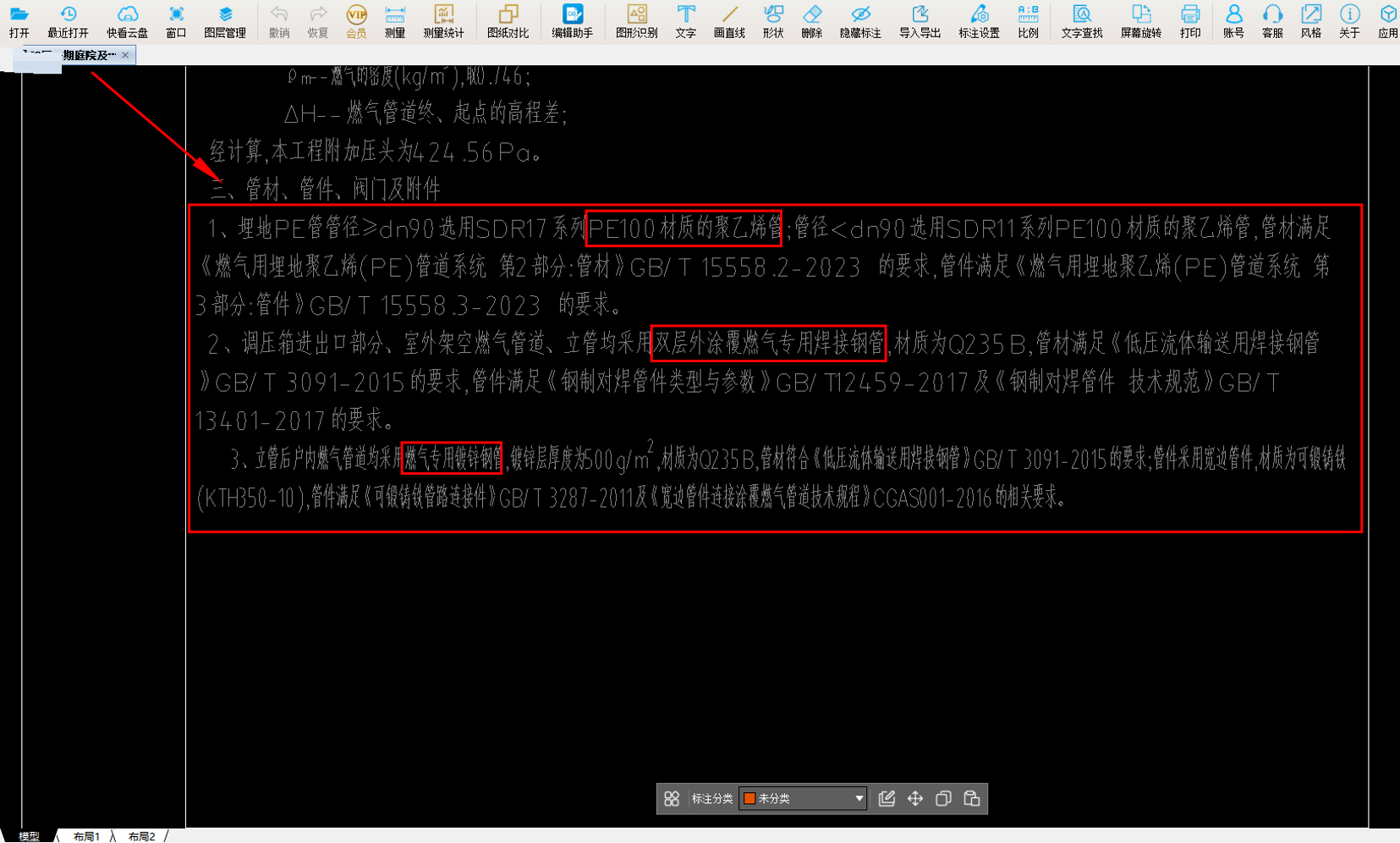

三、识图

1、埋地PE管管径≥dn90选用SDR17系列PE100材质的聚乙烯管；管径<dn90选用SDR11系列PE100材质的聚乙烯管

2、调压箱进出口部分、室外架空燃气管道、立管均采用双层外涂覆燃气专用焊接钢管,材质为Q235B；

3、立管后户内燃气管道均采用燃气专用镀锌钢管。

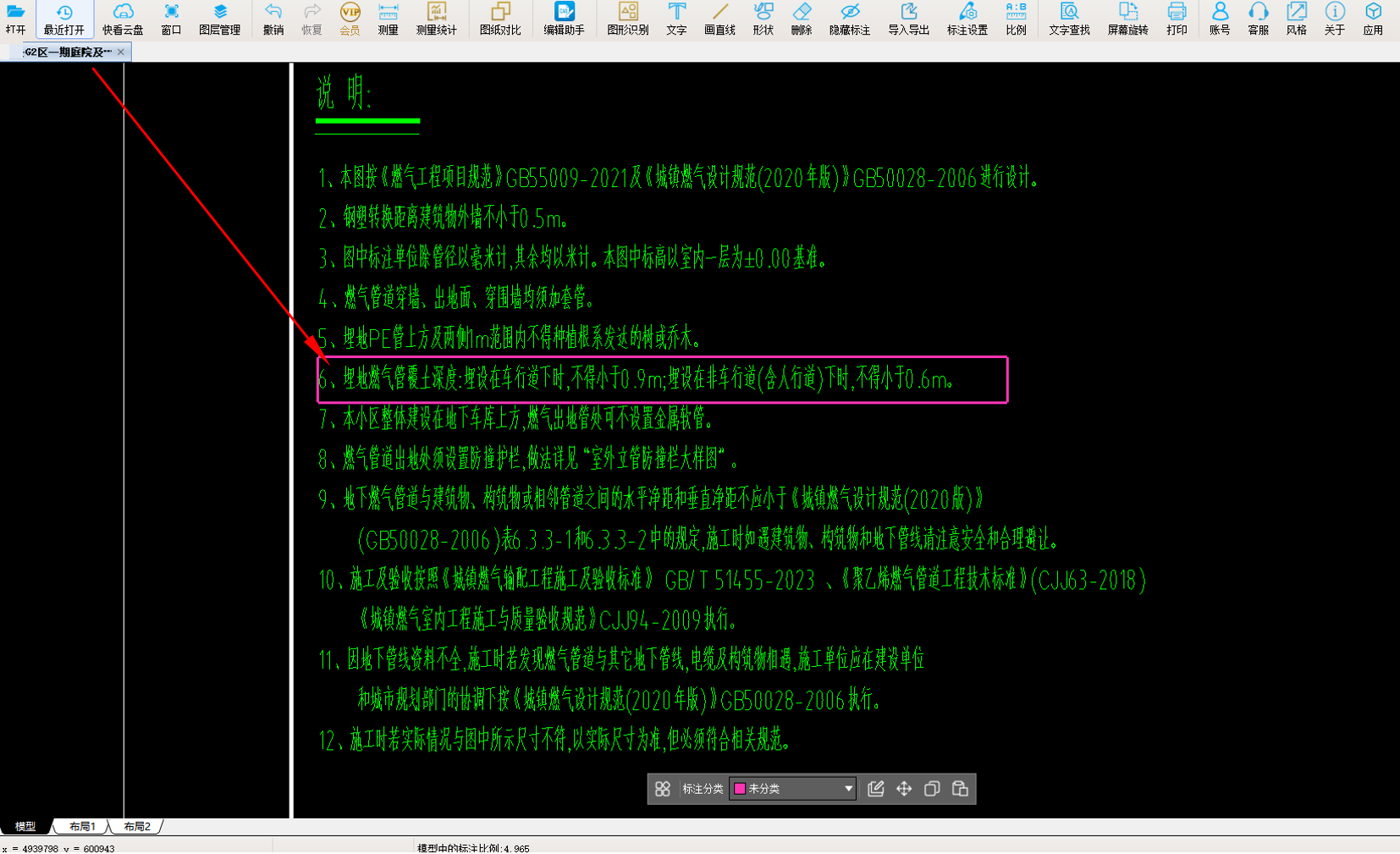

4、埋地燃气管覆土深度:埋设在车行道下时,不得小于0.9m;埋设在非车行道(含人行道)下时,不得小于0.6m。

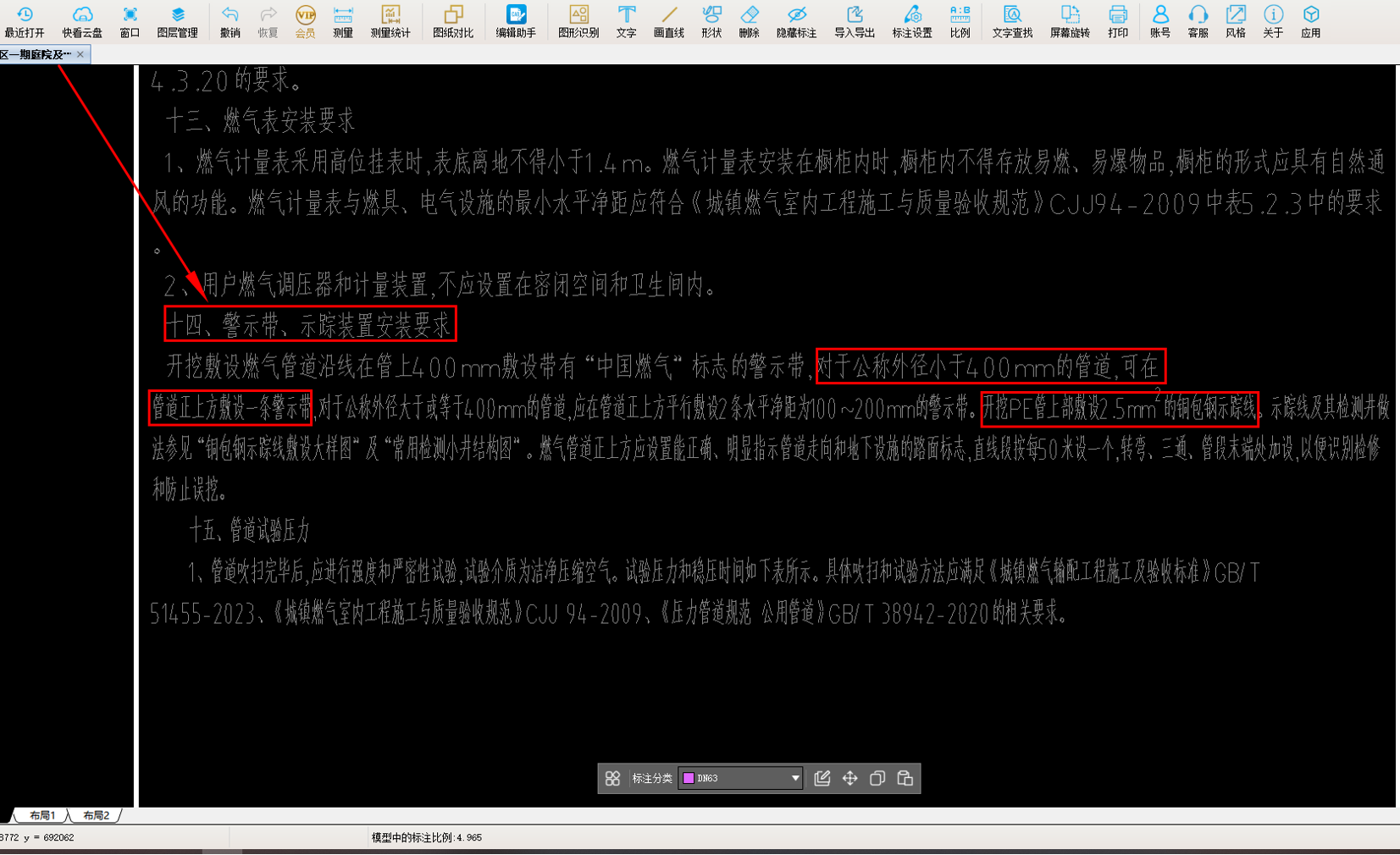

5、对于公称外径小于400mm的管道,可在管道正上方敷设一条警示带。开挖PE管上部敷设2.5mm2的铜包钢示踪线。

四、案例实操

步骤1：标注分类管理，设置管径分类。

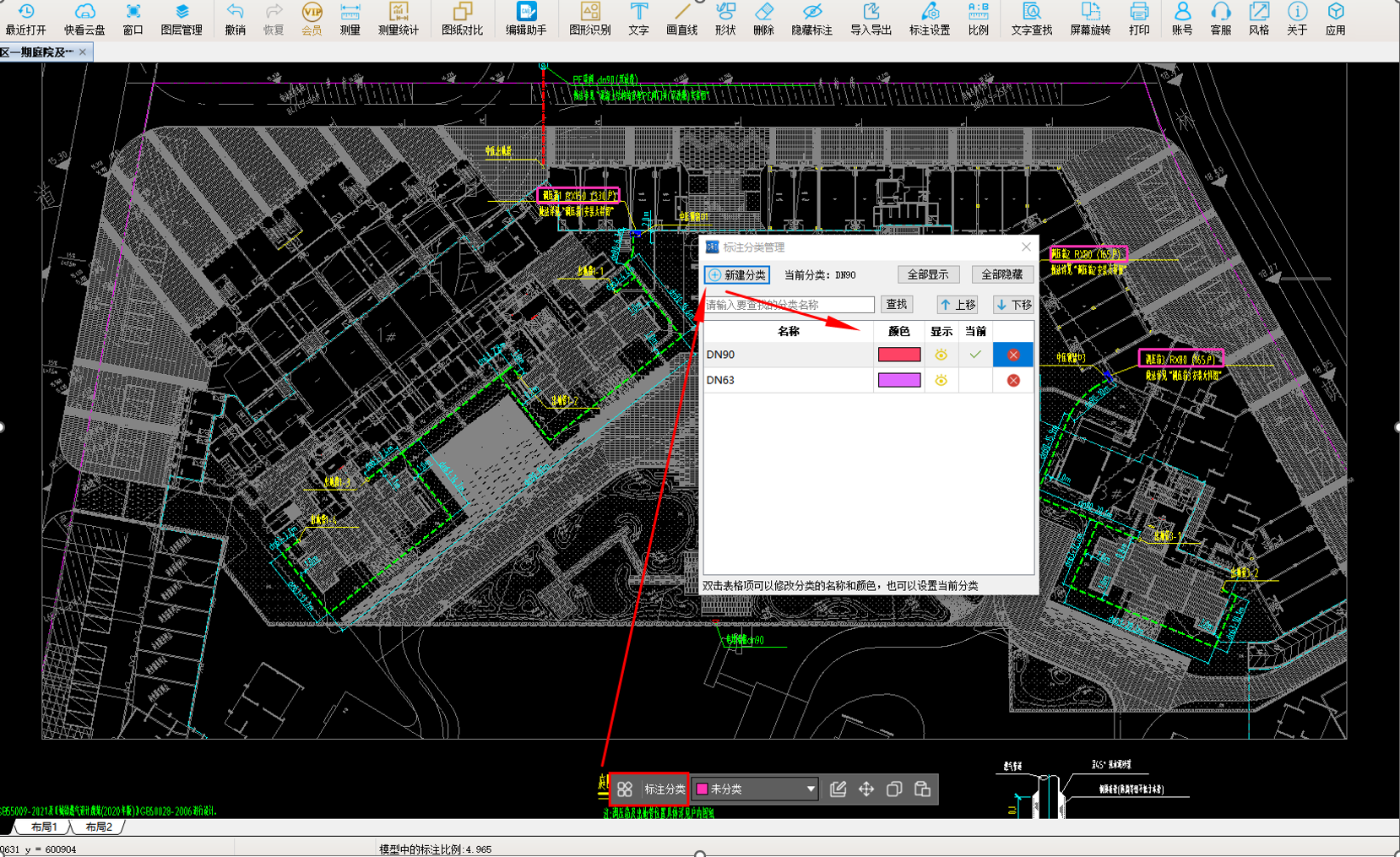

打开CAD快速看图下方工具标注管理，新建分类DN90/DN65,设置颜色，置于当前。

步骤2：长度测量，计算埋地PE管长度

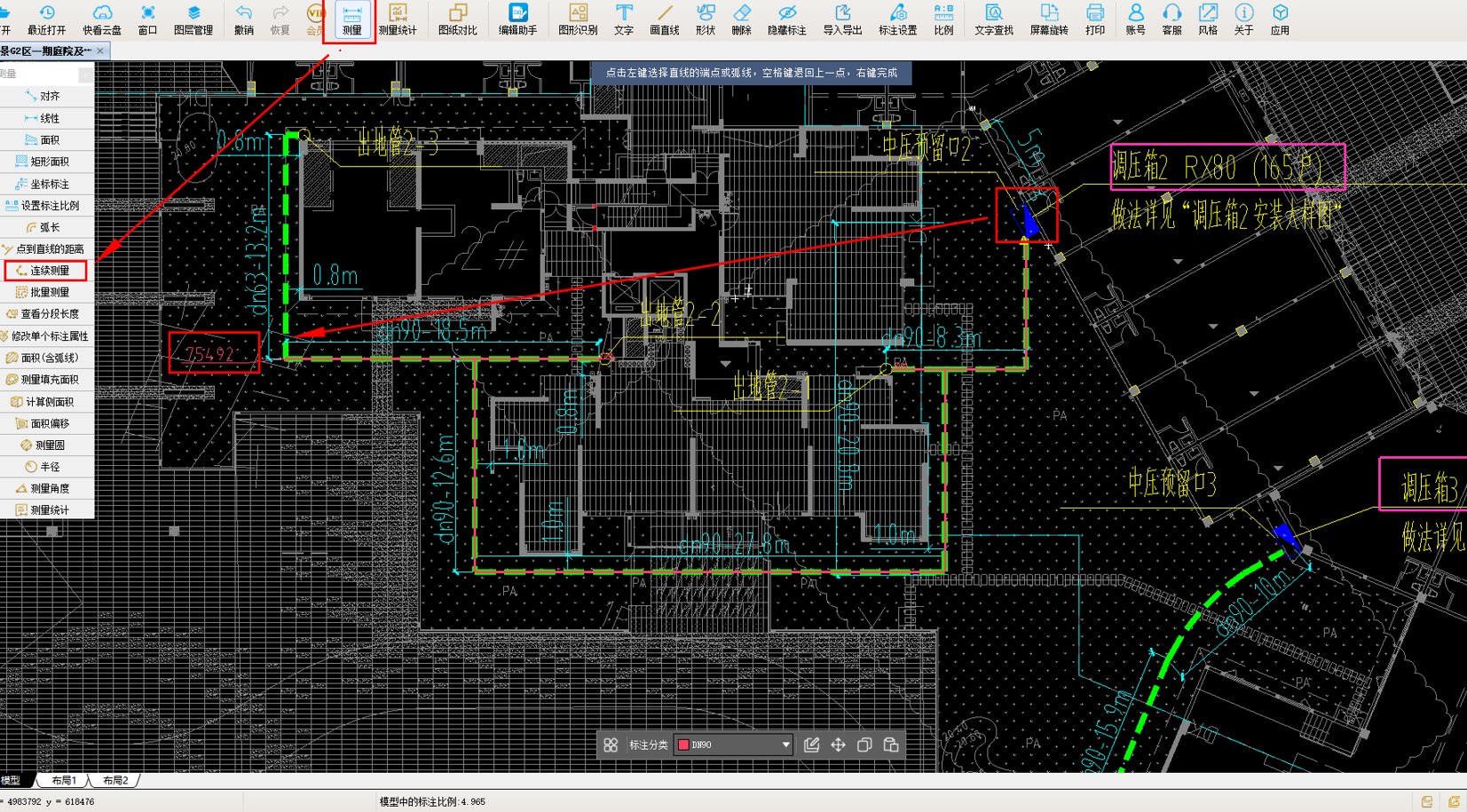

以调压箱为起始端，开始测量，点击上方工具栏“测量”→“连续测量”，将光标对准燃气主管起点，点击鼠标左键，沿主管走向，依次点击管线的拐点、弯头（软件会自动捕捉管线节点，无需精准对准线条），直至主管终点，点击鼠标右键结束测量，右侧面板立即显示该段主管水平长度75.49m。

步骤3：重复以上步骤，测量所有管径长度

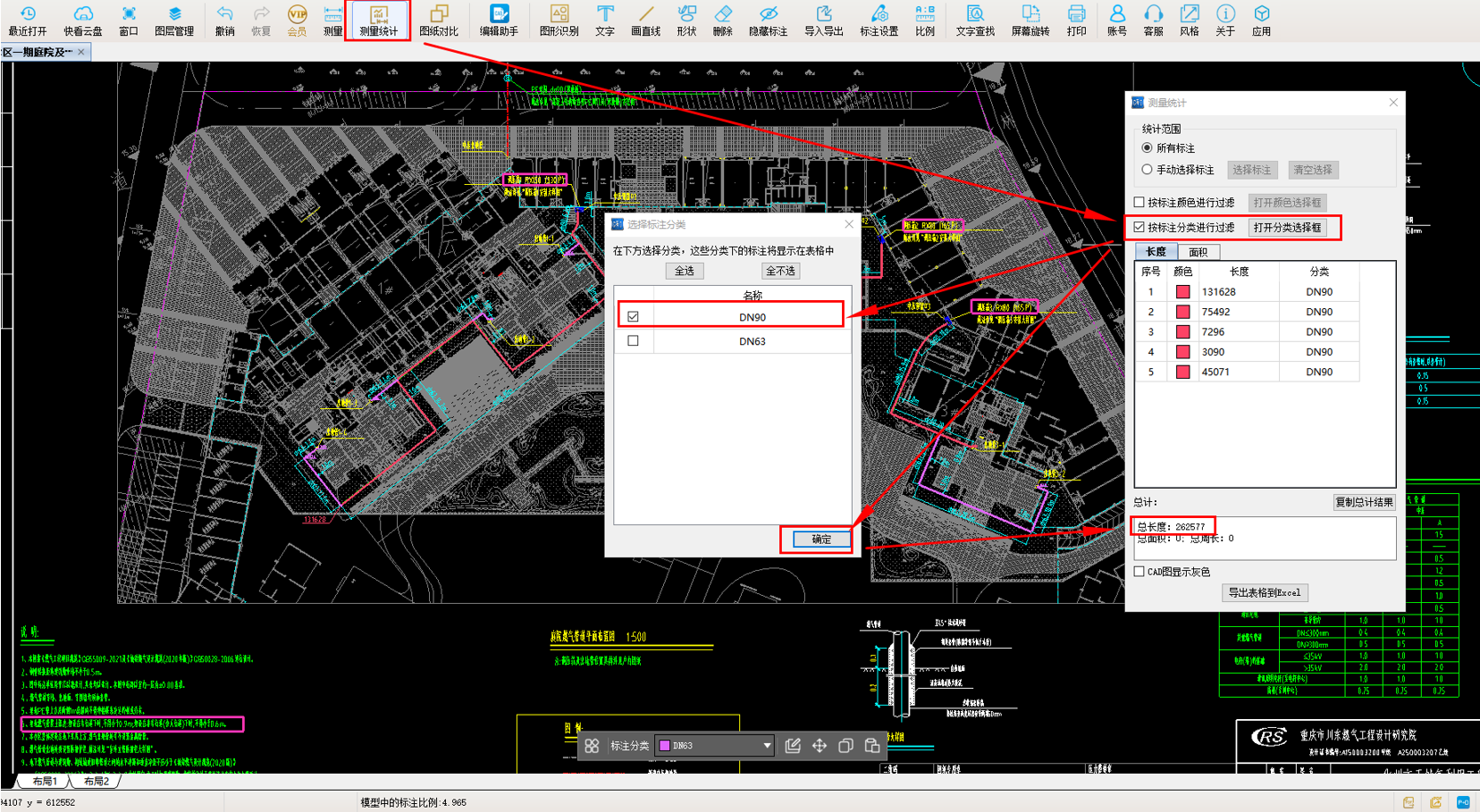

重复上述操作，分别测量DN63 PE支管，打开测量统计，查看埋地PE管长度，分类汇总，得出管道水平长度：

DN90：262.58m

DN63：101.61m

DN90垂直长度：计算埋地管至调压箱间的立管1.2+0.6=1.8*3=5.4m

DN90总长度262.58+5.4=267.98m

警示带：262.58+101.61=364.19m（同埋地管道水平长度）

示踪线：262.58+101.61=364.19m（同埋地管道水平长度）

调压箱：R150:1个,R80:2个（图形识别工程得出个数）

步骤4：沟槽土方工程量计算

燃气管道敷设需开挖沟槽，工程量计算核心是：沟槽长度×沟槽截面面积。

挖沟槽总长：364.19m

沟槽截面：埋深0.6m*现场实际施工开挖宽度0.8m=0.48㎡

开挖土方量：364.19*0.48=174.81m³

回填土方量：174.81m³-1.99≈72.82m³（扣除管道占用体积1.99m³）

五、工程量汇总与导出

所有工程量测量、统计完成后，可快速汇总并导出，直接对接计价软件。

1、汇总工程量：打开右侧“测量统计”，将所有测量项按“管道长度、构件数量”分类整理。

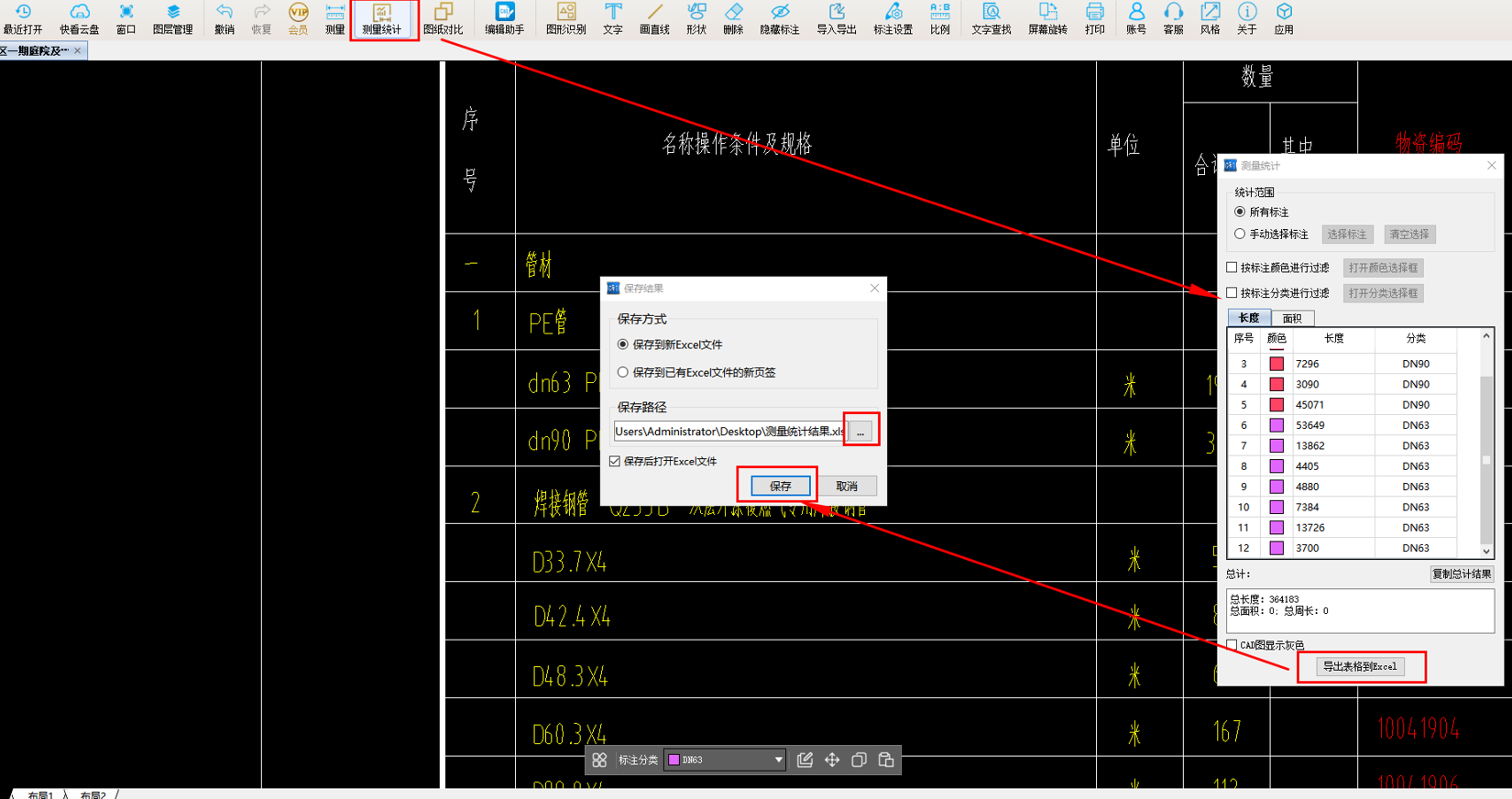

2、导出Excel：点击“测量统计”右下角“导出”，选择“导出纸表格Excel格式”，保存至指定文件夹。

结合小区燃气入户工程实际案例，利用CAD快速看图计算燃气管道工程量，可精准完成各分项工程量计算统计，同时实现不同管径、各类构件的分类核算，最终导出的Excel数据可直接对接计价软件。适配施工下料、造价核算、竣工结算等多种场景。大幅提升燃气工程算量的效率与精准度，降低时间成本与核算误差。
