告别比例错乱！CAD图纸算量全流程操作指南

在建筑、市政、工程造价等领域，CAD 图纸是核心生产资料，而布局多视口比例不一致，一直是看图、测量、算量的高频痛点。过去，同一布局内包含 1:100 的平面图、1:50 的大样图、1:15 的节点图时，每次切换测量都要手动调整比例，不仅耗时费力，还容易因比例选错导致尺寸偏差，直接影响算量精度与施工质量。

CAD 快速看图自适应布局图纸比例可自动识别布局中不同视口的比例，测量时无需手动切换，精准匹配图纸标注尺寸，让看图、算量全流程丝滑高效。

一、实际案例

·以宴会厅花园及水井为例，对装饰工程量进行计算。图纸布局包含 3 个不同比例视口：

视口 1：宴会厅花园及水景索引及物料平面图，比例1:100；

视口 2：宴会厅花园及水景剖立面图，比例1:50；

视口 3：宴会厅花园及水景剖面图一，比例1:15；

（一）第一步：更新软件至最新版本（6.5.1.103 及以上）

自适应布局比例功能仅支持CAD 快速看图 PC 端 6.5.1.103 及以上版本，需先完成更新：

1、查看电脑端关于软件版本，旧版本打开，下方显示布局1中标注比例：15；

2、官网下载安装：访问 CAD 快速看图官网，下载 6.5.1.103 版本安装包，覆盖安装即可。

（二）新版自适应比例操作流程（6.5.1.103 版本）

1、打开更新后的 CAD 快看，加载同一张宴会厅花园及水井布局图；

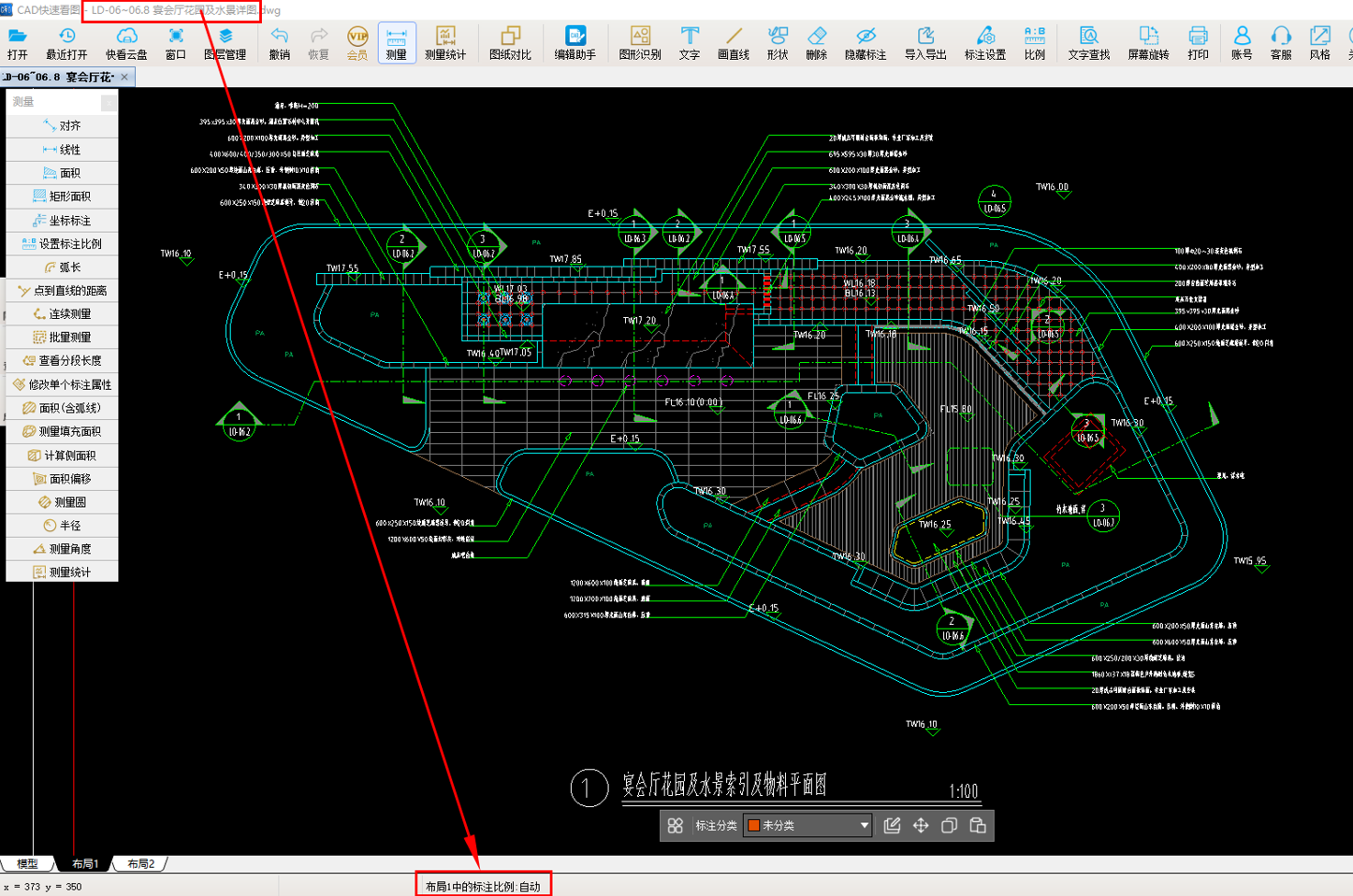

2、状态栏默认显示“布局1中标注比例：自动”，无需任何设置；

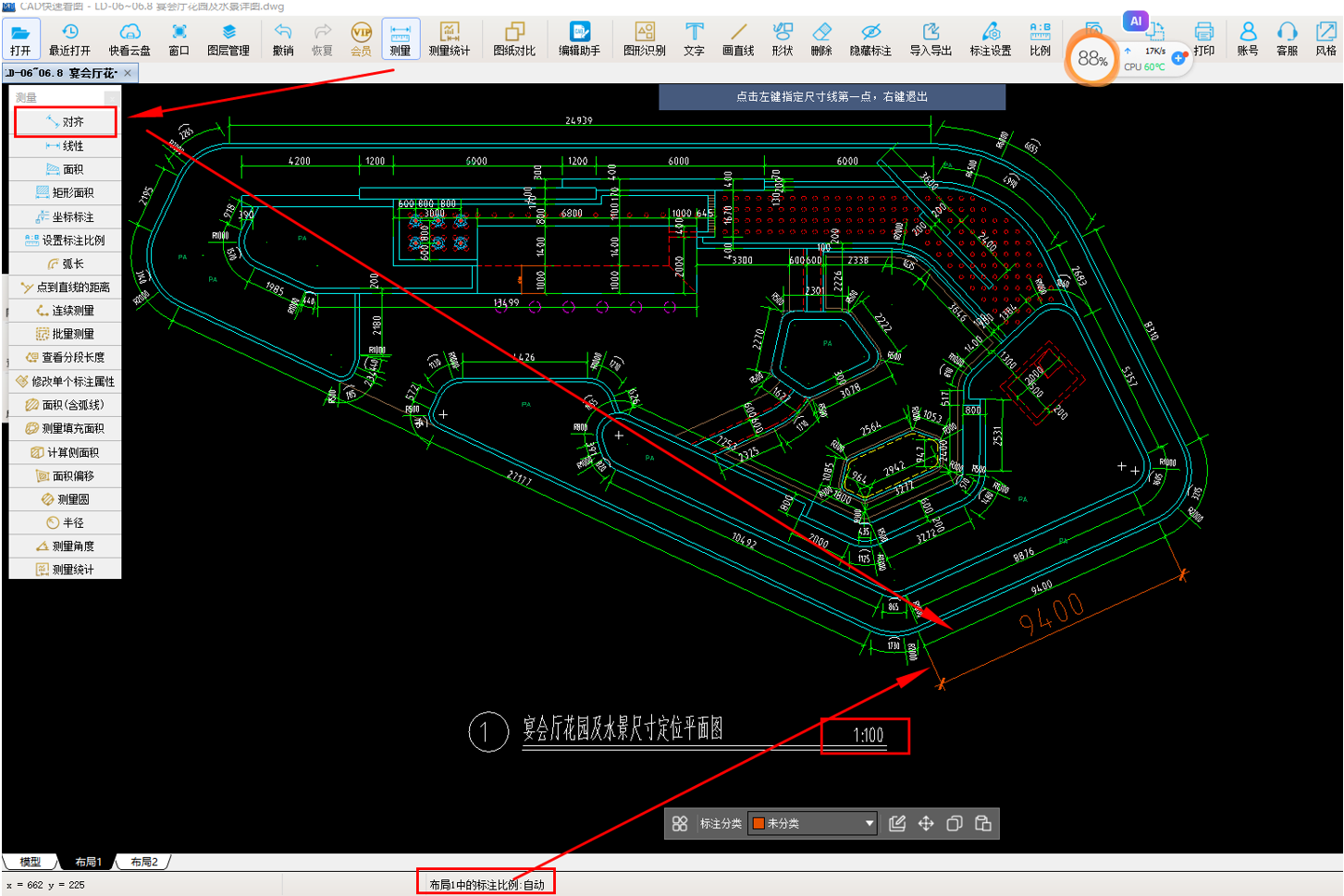

3、直接点击视口 1 道牙线段，软件自动识别 1:100比例，测量结果与标注完全一致；

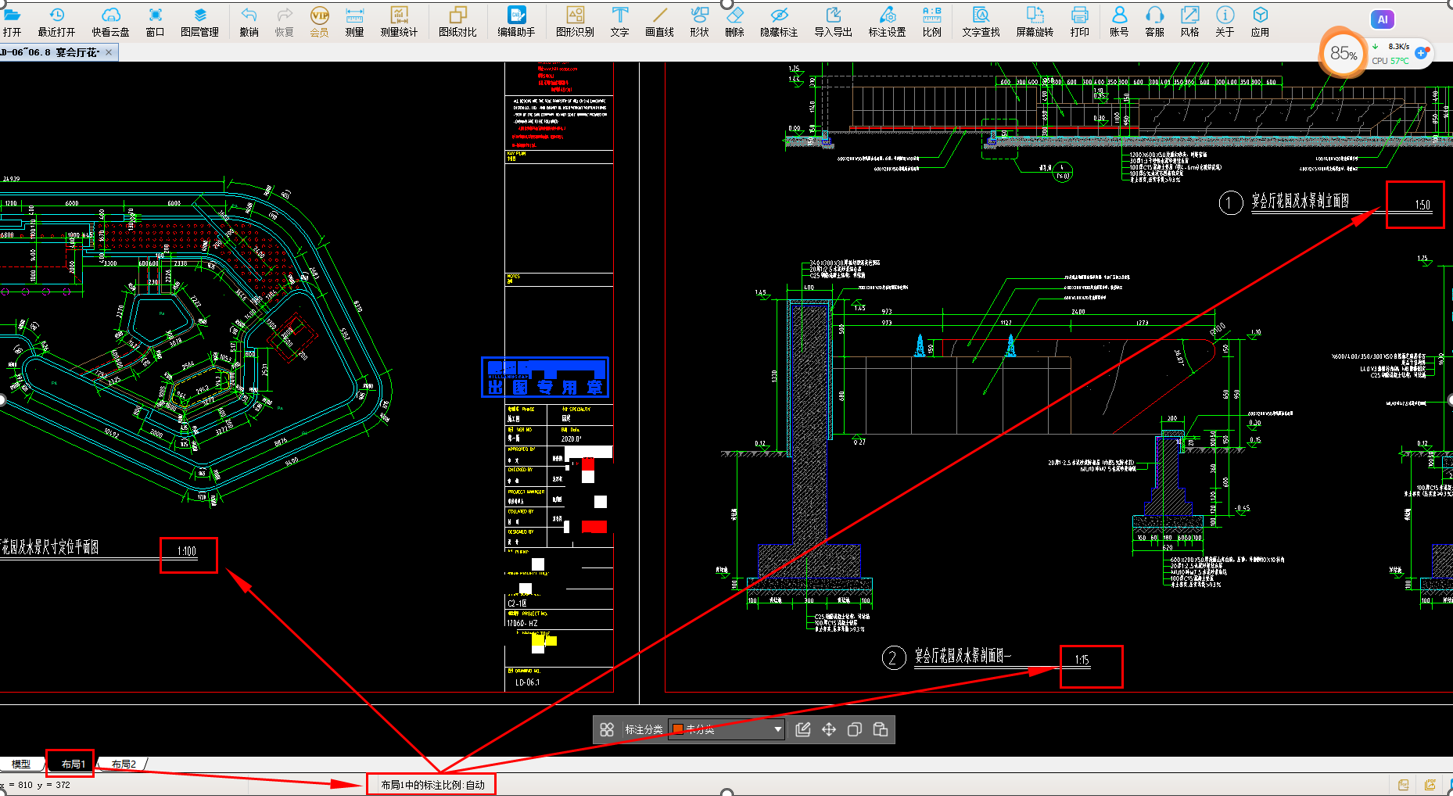

4、移动鼠标至视口 2 交叉口区域，直接测量，软件自动切换 1:50 比例，数据精准；

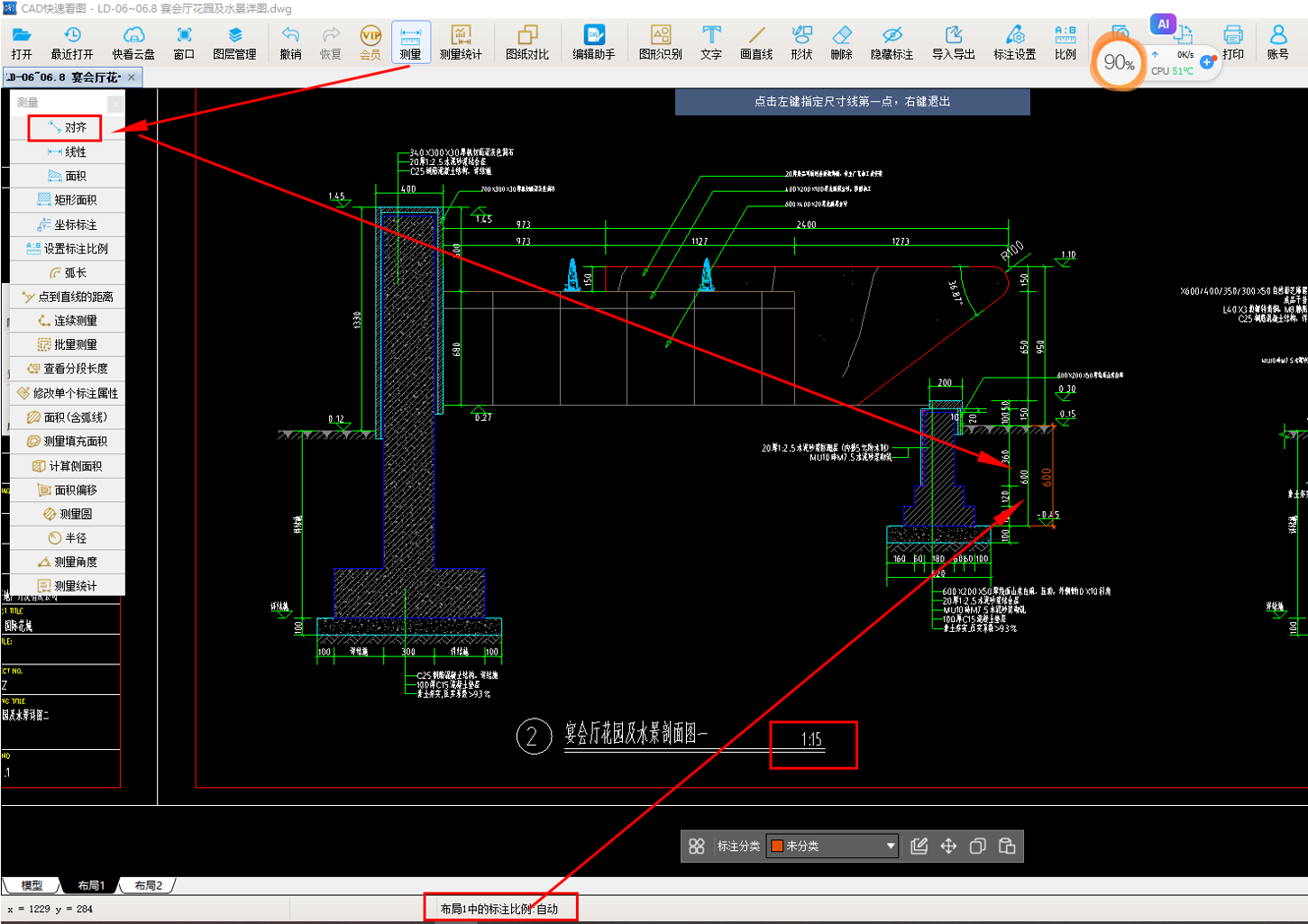

5、切换至视口 3 节点图，直接测量，自动匹配 1:15 比例，全程无需手动干预。

（三）补充操作：手动设置比例与恢复自动切换

若需临时固定某一比例（如单视口图纸），或误操作固定比例后恢复自动，可快速切换：

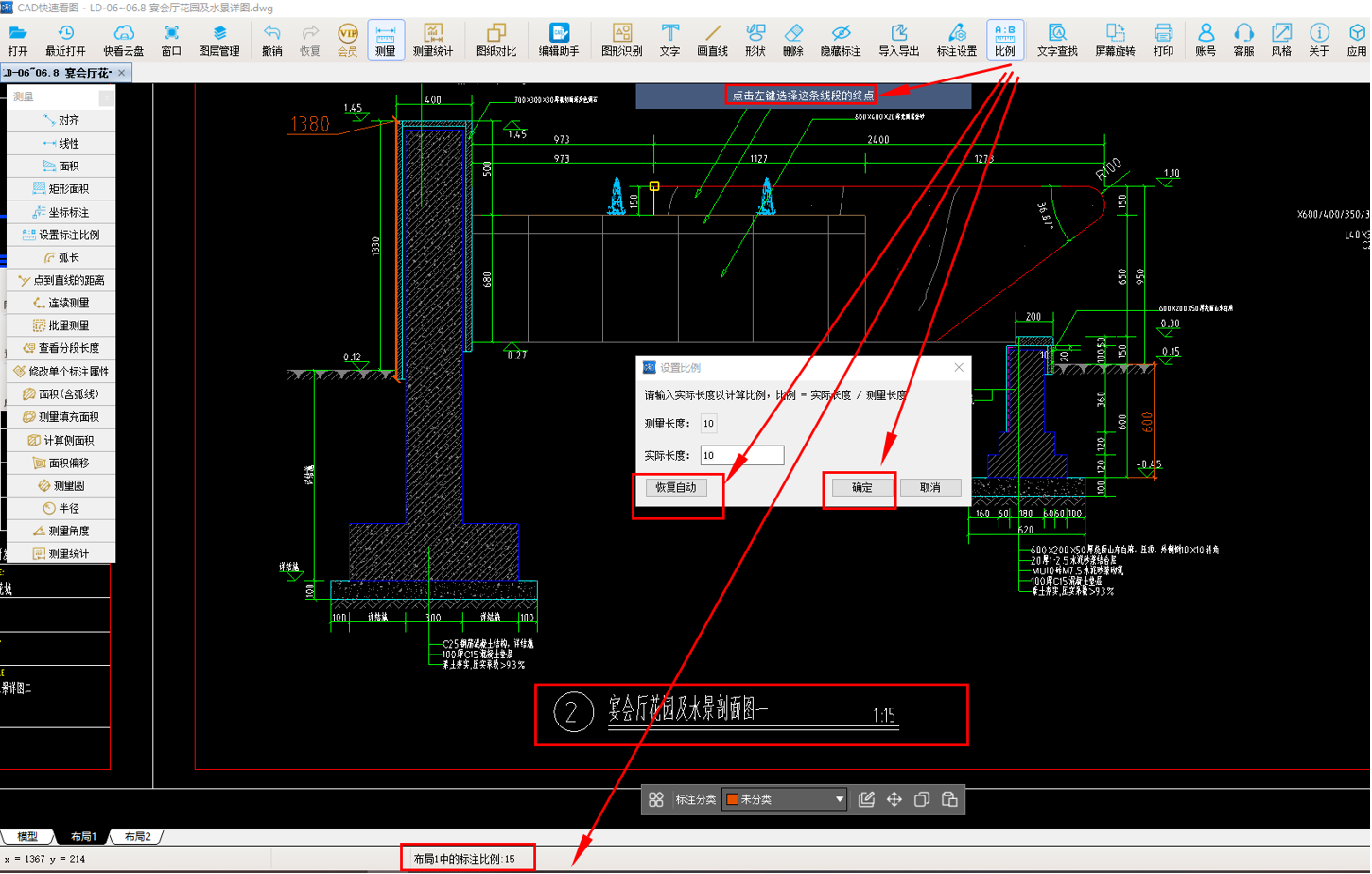

1、手动固定比例：点击 “比例” 功能，从下拉列表选择目标比例（ 如 1:100），或自定义输入比例值，设置后测量将固定使用该比例；

2、恢复自动识别：固定比例后，需切换回自动模式时，点击 “比例”→“恢复自动”，状态栏重新显示 “自动”，即可恢复多视口自适应功能。

三、关键注意事项：避坑指南，确保测量精准

1、仅支持布局空间视口：自适应比例功能仅适用于布局图纸空间中的视口。

2、以首个点击视口为准：测量时，若鼠标跨多个视口，以第一次点击所在视口的比例为准，测量时尽量确保起点、终点在同一视口内，避免跨视口测量导致比例误判。

3、更新至官方正版：6.5.1.103 及以上正版版本，破解版或旧版本无此功能。

4、比例优先级规则：布局未手动设置比例时，默认自动识别；若已手动固定比例，测量优先使用固定比例，需恢复自动才能重新识别多视口比例，可用“测量”→“对齐”功能，验证不同视口比例。

CAD 快看“自适应布局图纸比例”，实现多视口比例自动识别、精准匹配，既提升了看图、测量、算量效率，又杜绝了人为比例误差，为建筑、市政、工程造价等领域的从业者提供了高效、精准的工具支撑。
