市政管网工程算量快速计量技巧

市政管网工程涵盖给水、雨水、污水、电力、照明、通信等多个专业系统，管线复杂、节点繁多，工程量计算是造价核算、成本控制的关键环节。传统人工算量效率低下、易出现漏算错算，难以满足工程推进需求。

今天讲解CAD快速看图软件，如何凭借精准量化、操作便捷的优势，破解这一痛点，通过巧妙运用其“批量测量”“图层过滤”“标注分类”等功能，实现市政管网工程量的快速、精准提取，大幅提升算量工作质效。

一、工程量计算规则

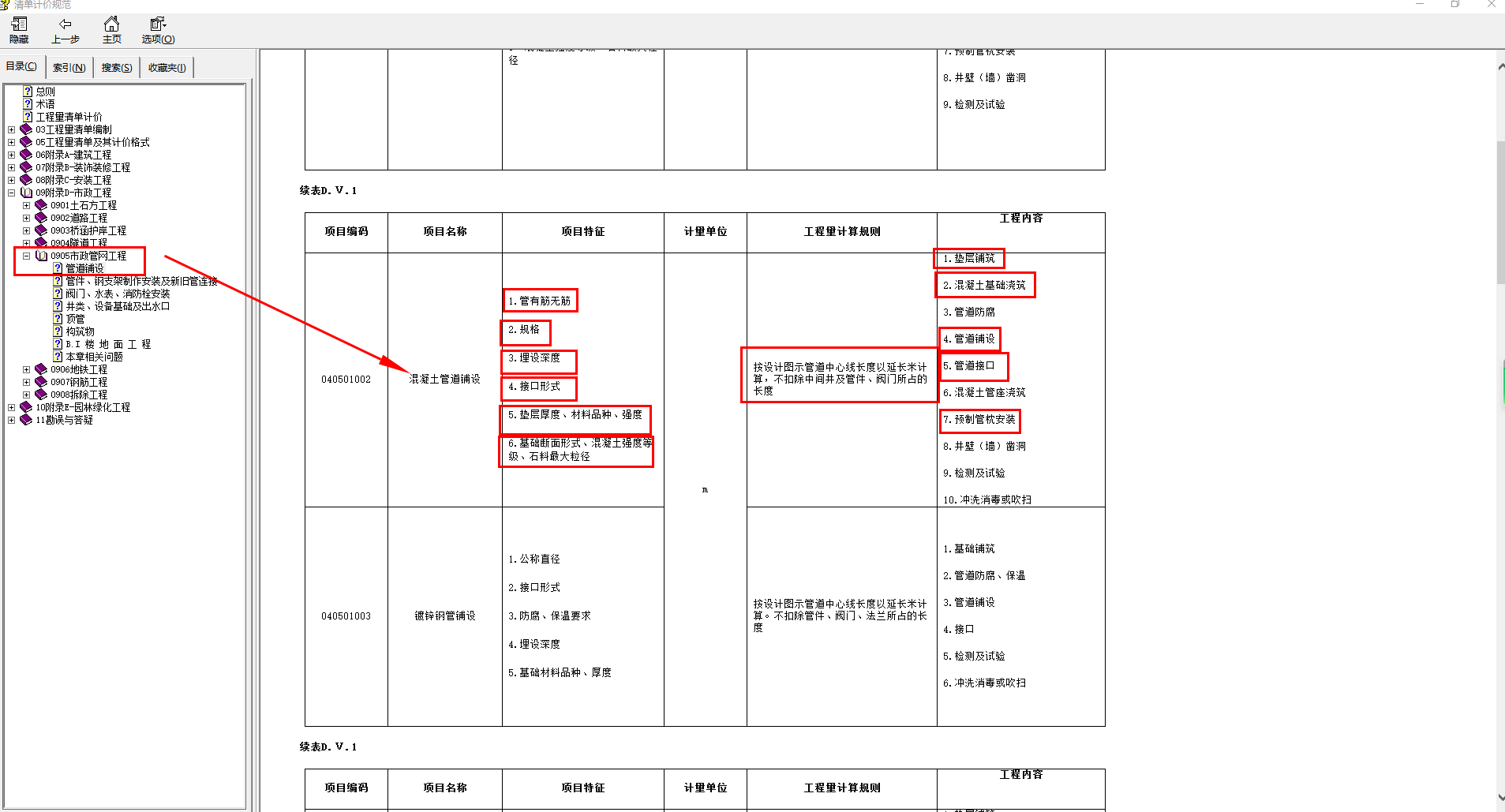

1、混凝土管道

按设计图示管道中心线长度以延长米计算，不扣除中间井及管件、阀门所占的长度。

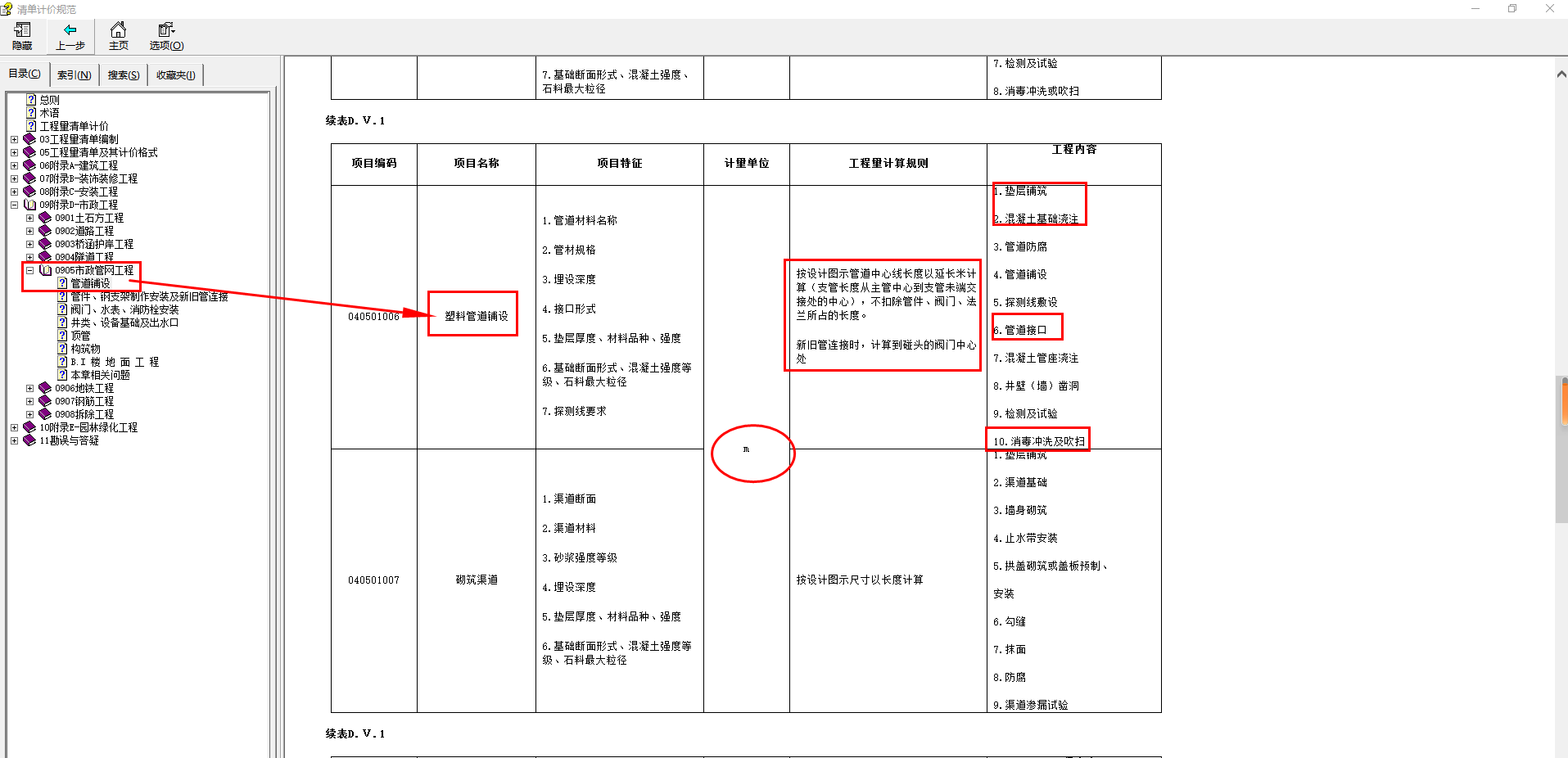

2、塑料管道

按设计图示管道中心线长度以延长米计算（支管长度从主管中心到支管未端交接处的中心），不扣除管件、阀门、法兰所占的长度。

新旧管连接时，计算到碰头的阀门中心处。

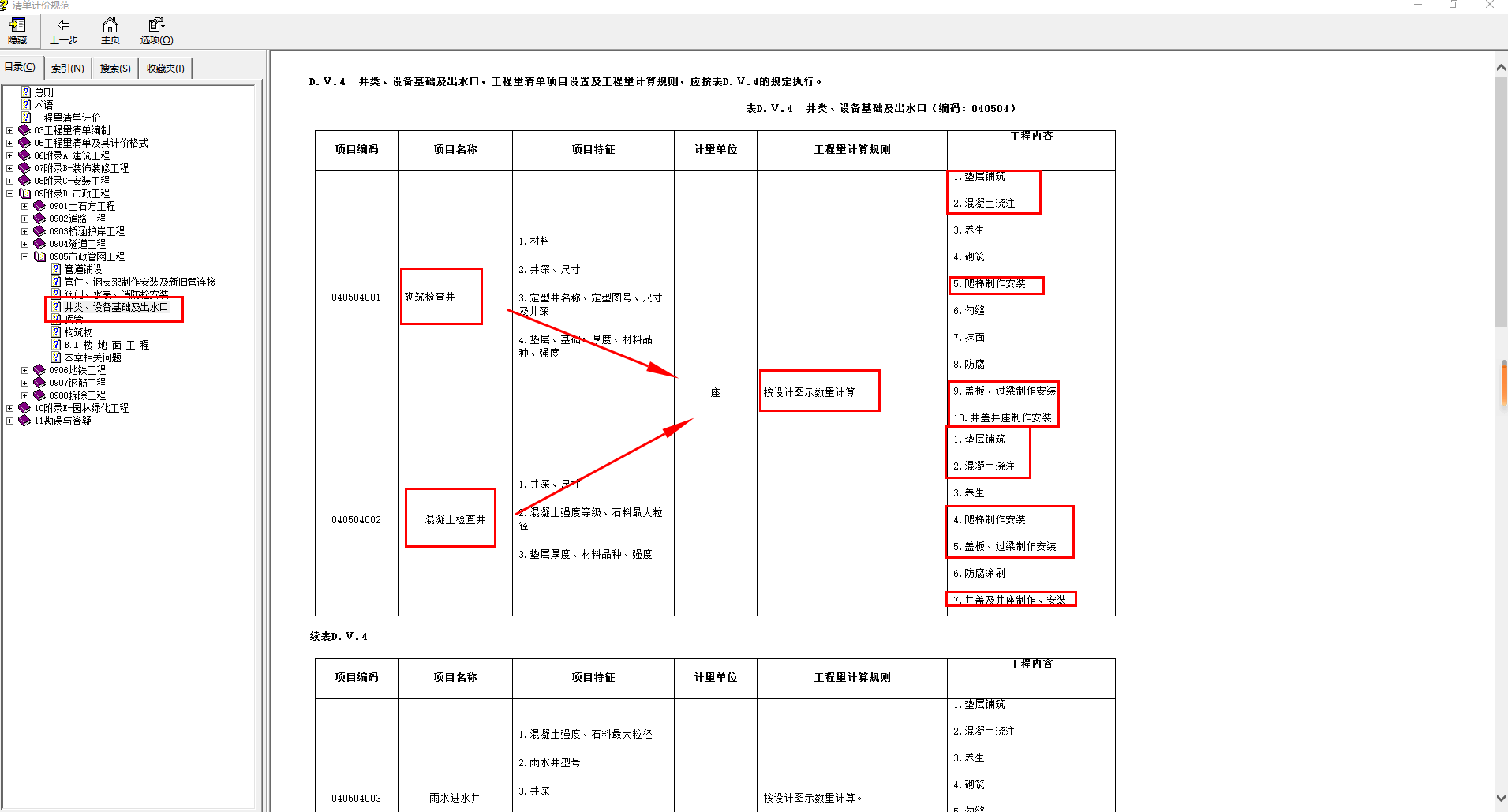

3、井类

按设计图示数量计算。

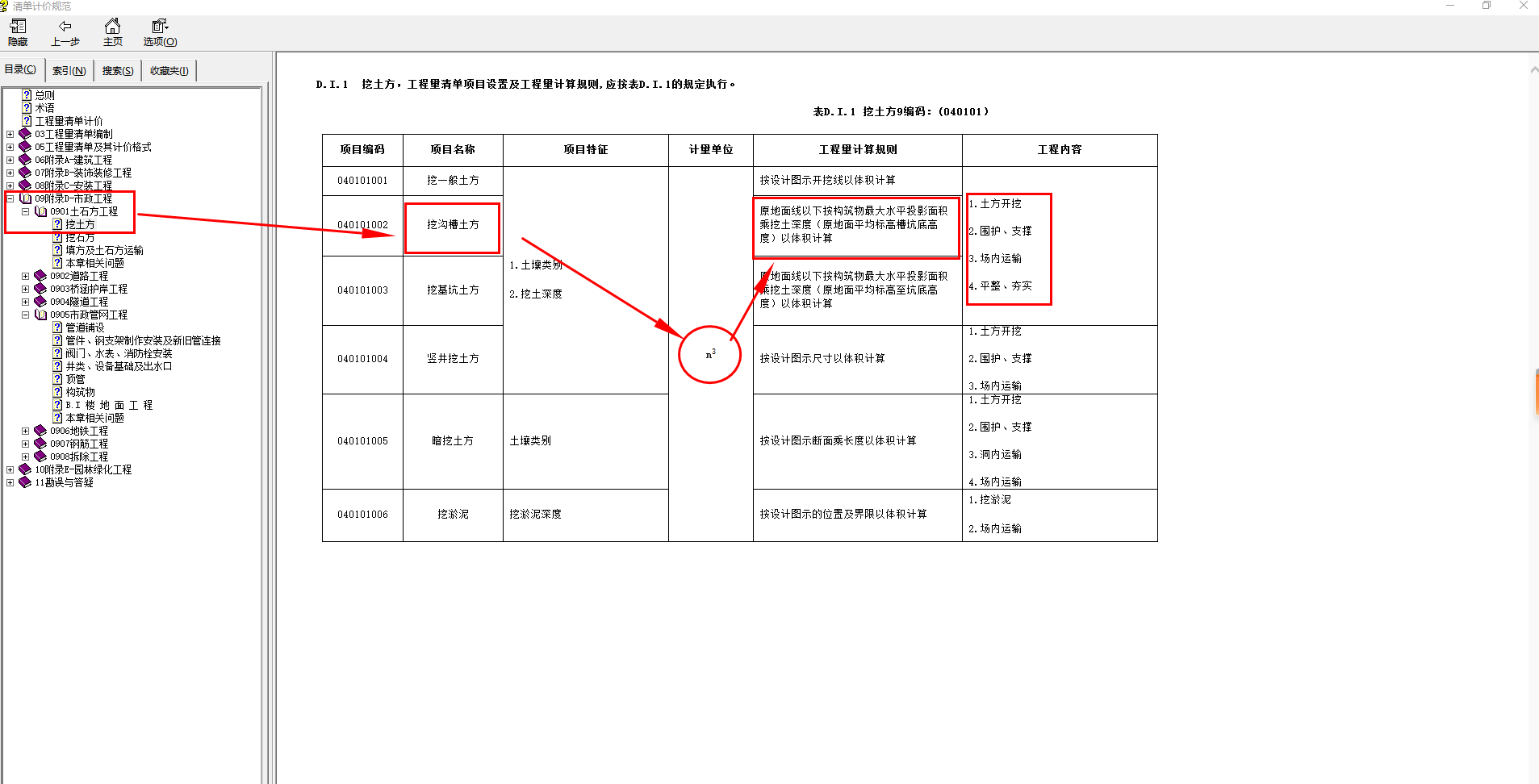

4、沟槽土方

原地面线以下按构筑物最大水平投影面积乘挖土深度（原地面平均标高槽坑底高度）以体积计算。

5、定额土方计算规则

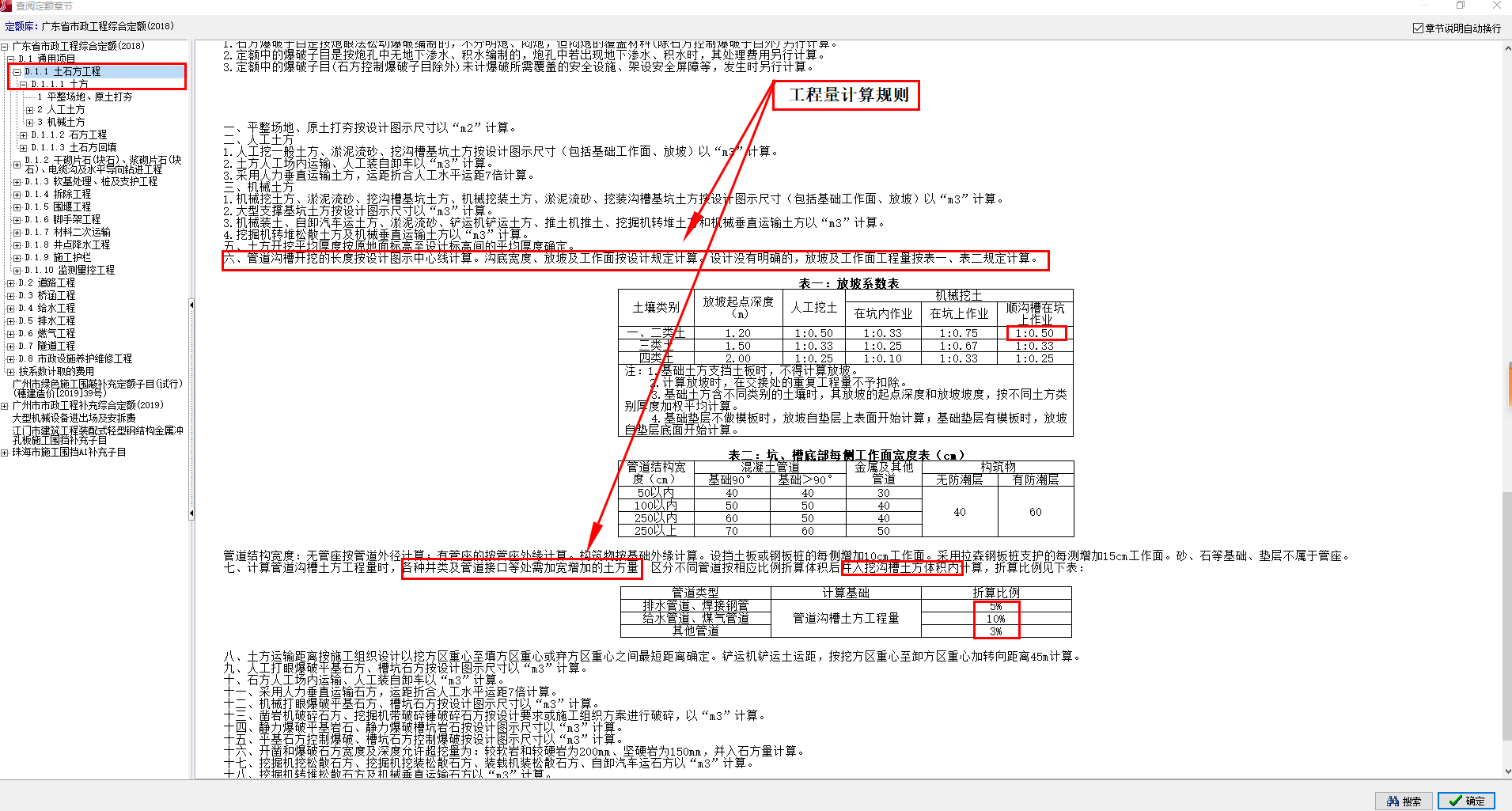

管道沟槽开挖的长度设计图示中心线计算。沟底宽度、放坡及工作面按设计规定计算。设计没有明确的，放坡及工作面工程量按表一、表二规定计算。

计算管道沟槽土方工程量时，各种井类及管道接口等处需加宽增加的土方量，区分不同管道按相应比例折算体积后并入挖沟槽土方体积内计算，折算比例按照表格规定。

二、识图技巧

通过看图得出以下结论：

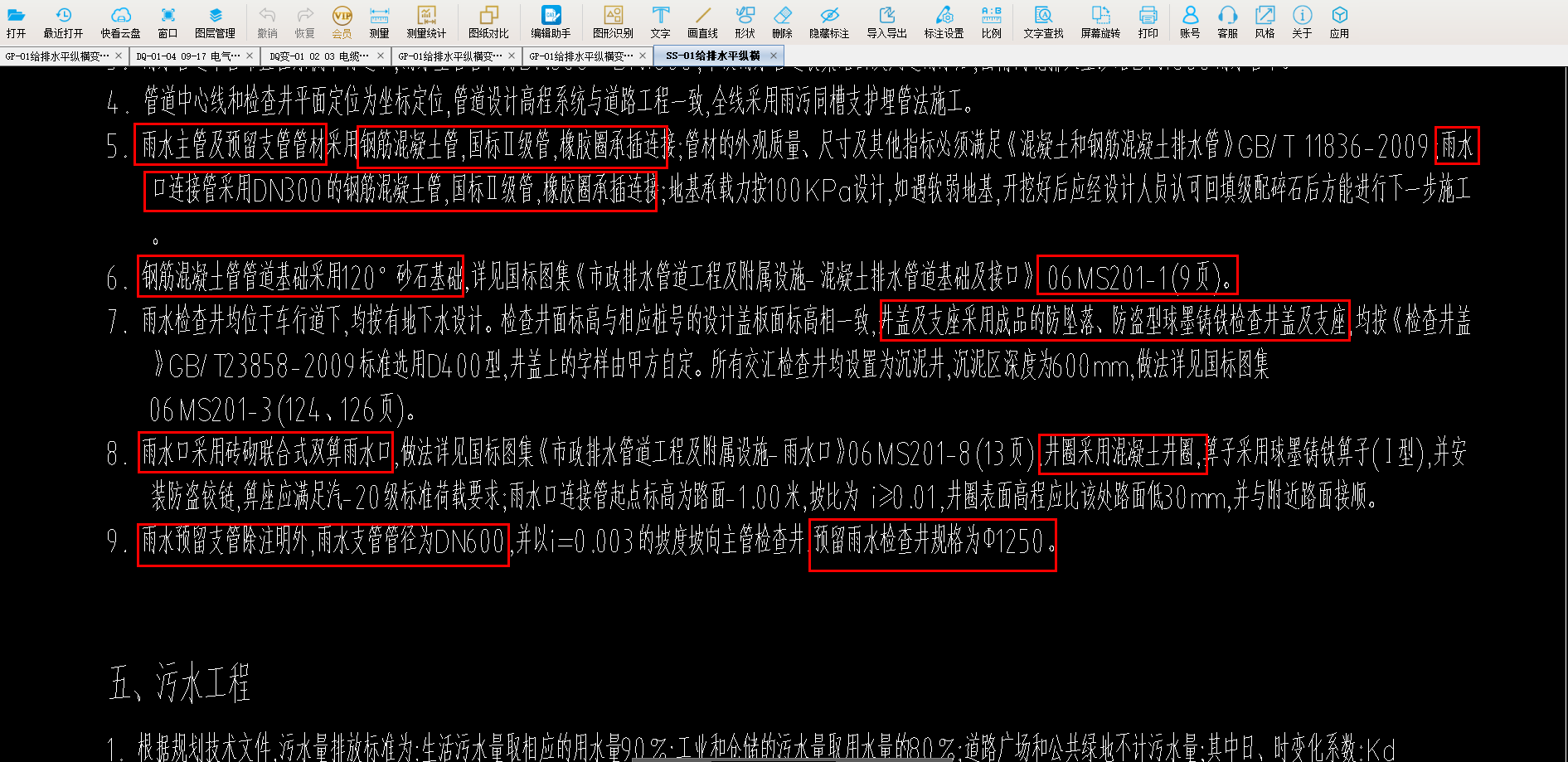

1、雨水主管及预留支管管材采用钢筋混凝土管，国标Ⅱ级管，橡胶圈承插连接；

2、雨水口连接管采用DN300的钢筋混凝土管，国标Ⅱ级管，橡胶圈承插连接；

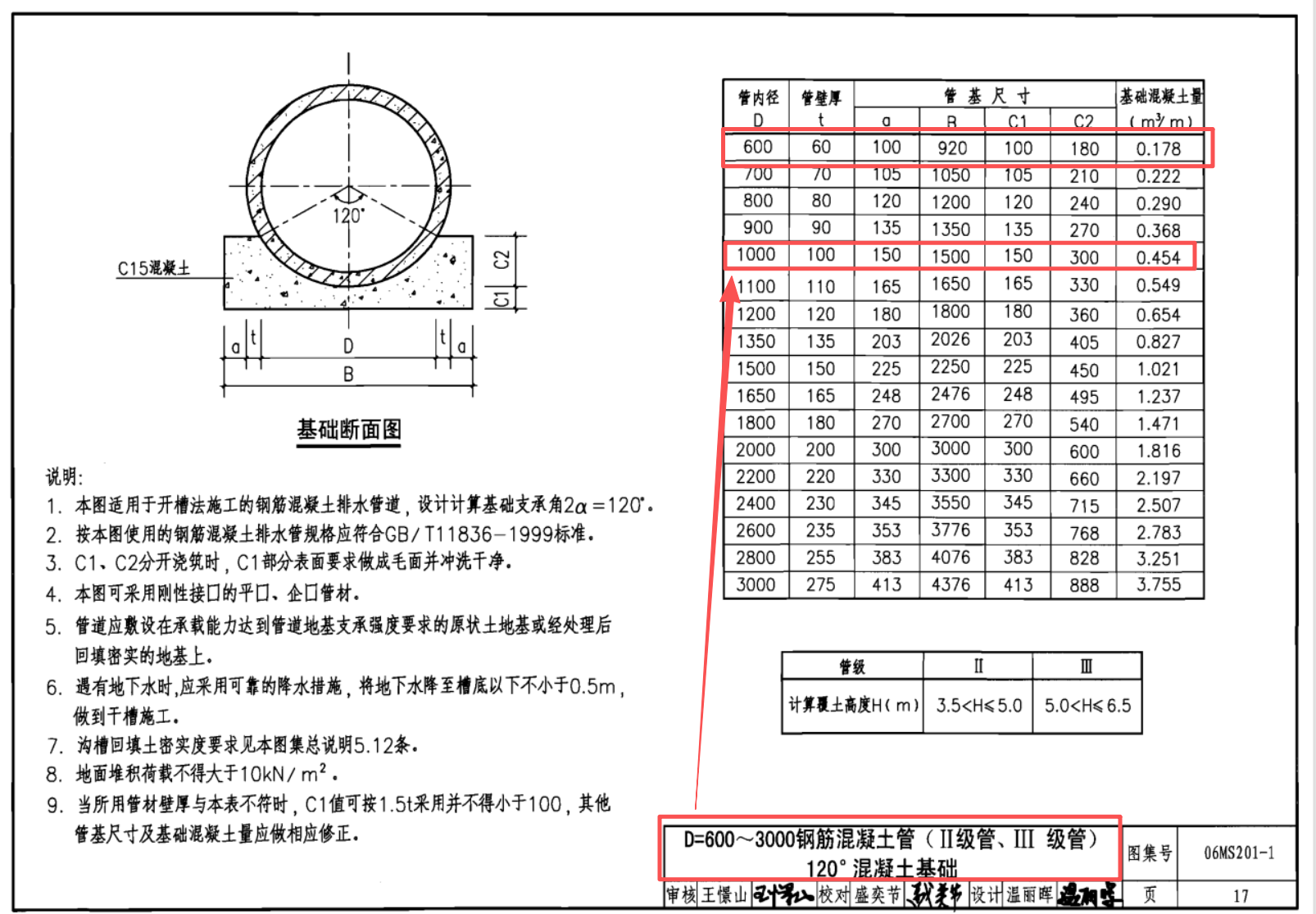

3、钢筋混凝土管管道基础采用120%砂石基础，详见国标图集《市政排水管道工程及附属设施-混凝土排水管道基础及接口》 06MS201-1(9页)。

4、雨水检查井井盖及支座采用成品的防坠落、防盗型球墨铸铁检查井盖及支座；

5、雨水口采用砖砌联合式双箅雨水口,做法详见国标图集《市政排水管道工程及附属设施-雨水口》06MS201-8(13页)；

6、雨水预留支管除注明外,雨水支管管径为DN600，预留雨水检查井规格为Φ1250。

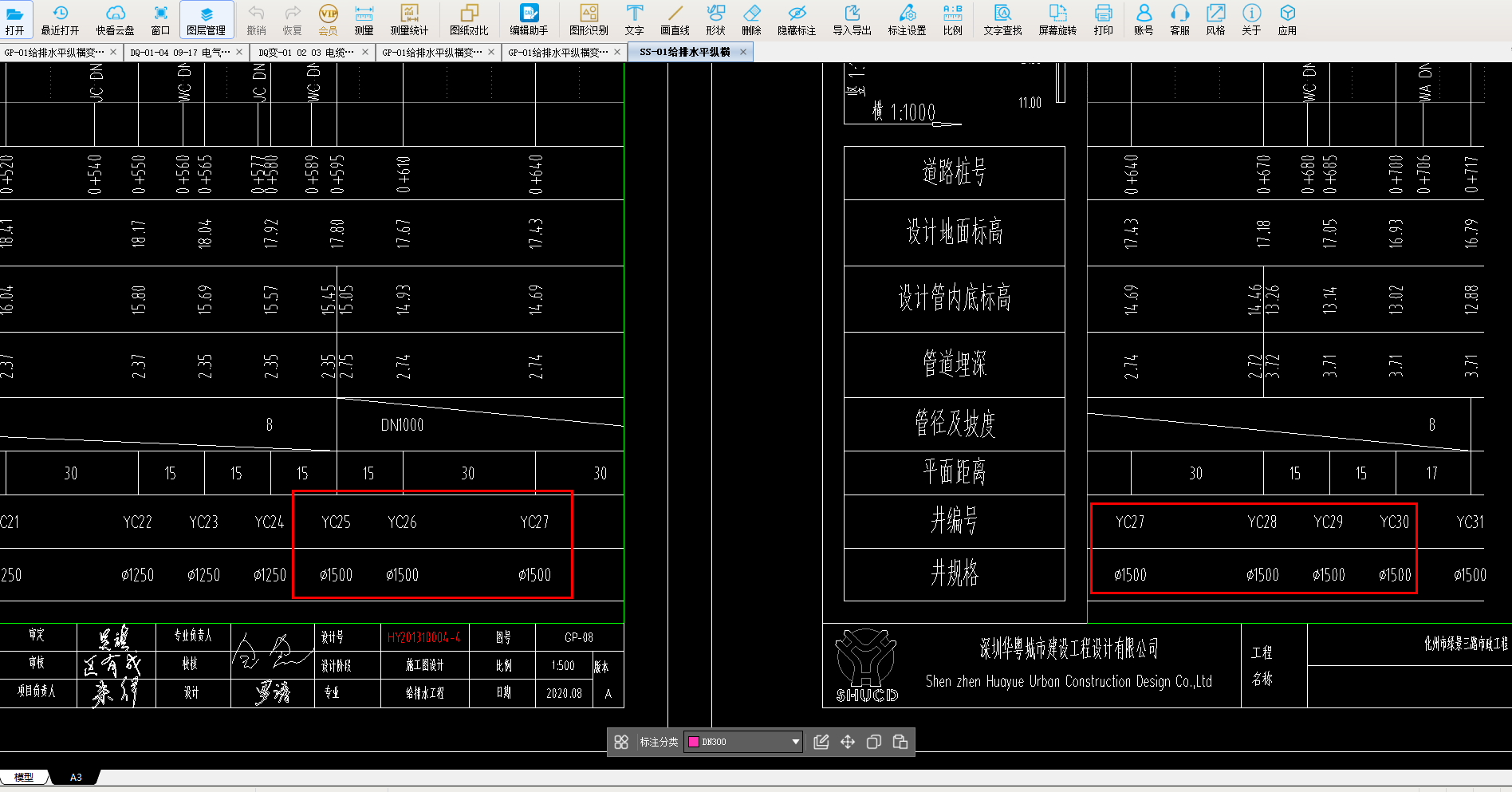

DN1000的钢筋混凝土管径，对应井室大小为φ1500（内空尺寸）

三、实操案例

图纸初始状态，平面图包含雨水、污水、道路边线，坐标等等，画面凌乱，不易区分。下面我们逐步利用CAD快速看图的相关功能，让市政管网算量，不再冗繁，逐步攻克算量难关。

1、图层过滤，清晰界面

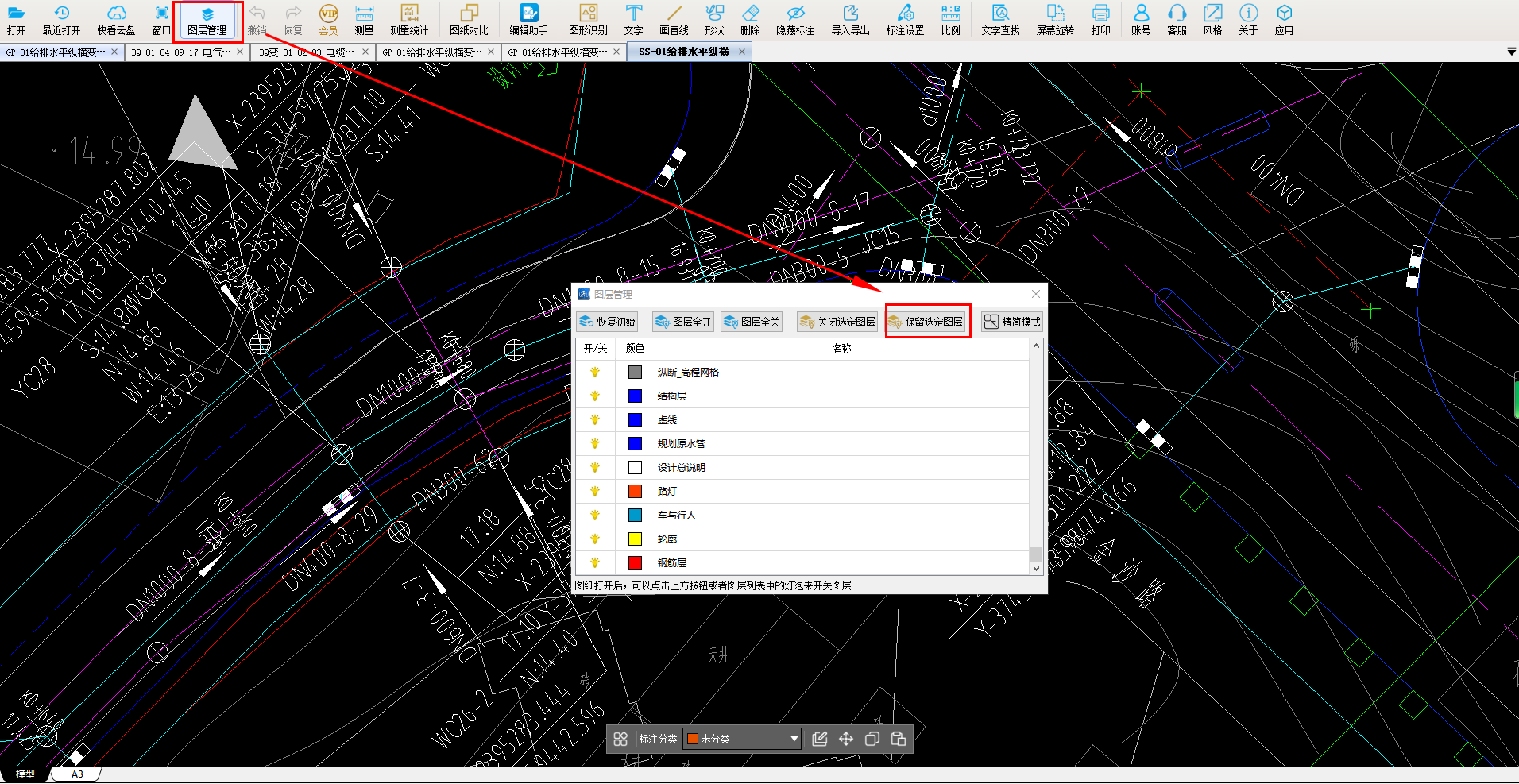

点击图层管理，选择保留选定图层，就会呈现我们想要的简洁视图效果。

2、“标注分类”+“连续测量”得出结果

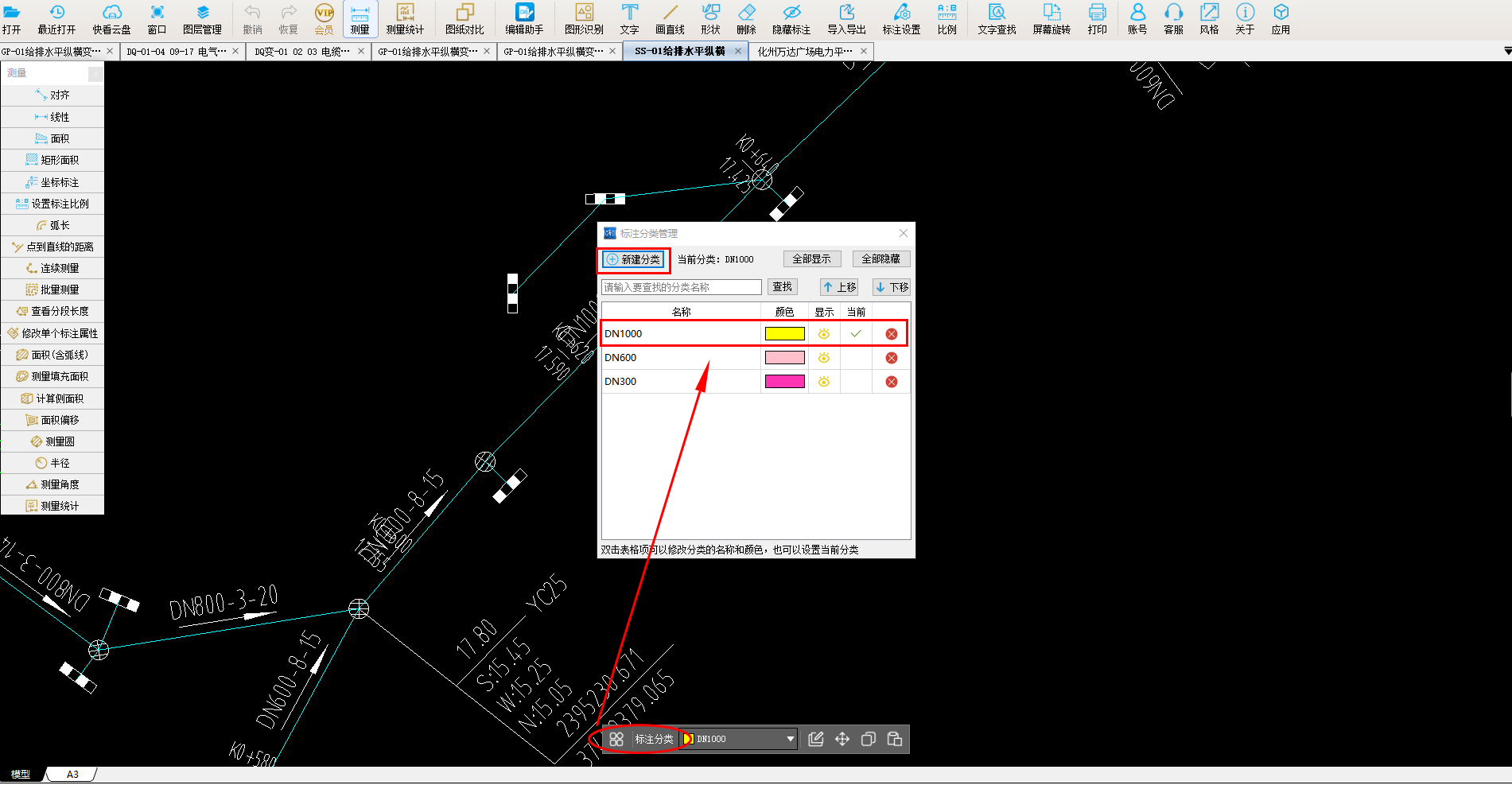

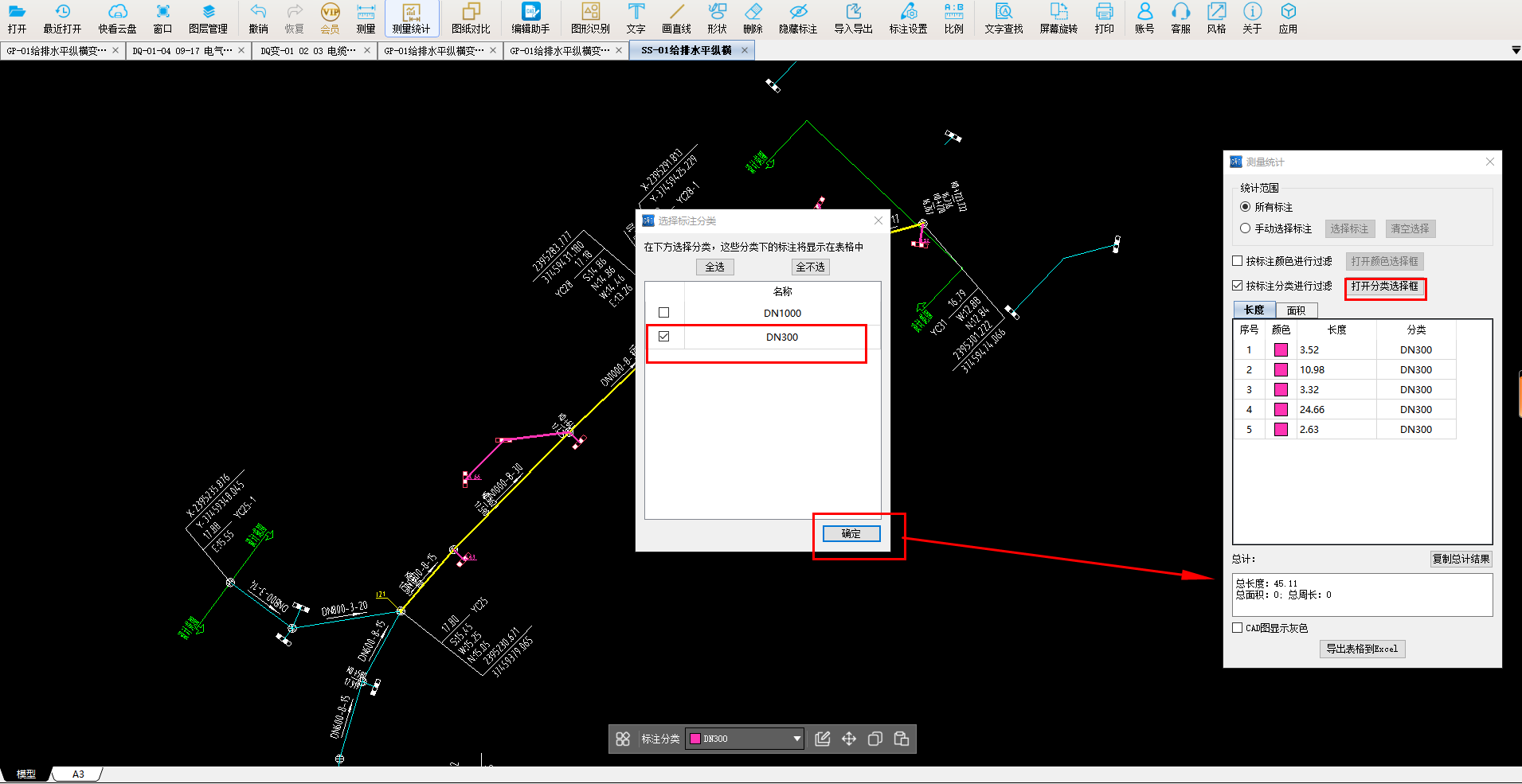

选择标注分类，新建管径类别，置于当前。选择连续测量，得出DN1000的钢筋混凝土管长度121m

3、图形识别，快捷统计井类工程量

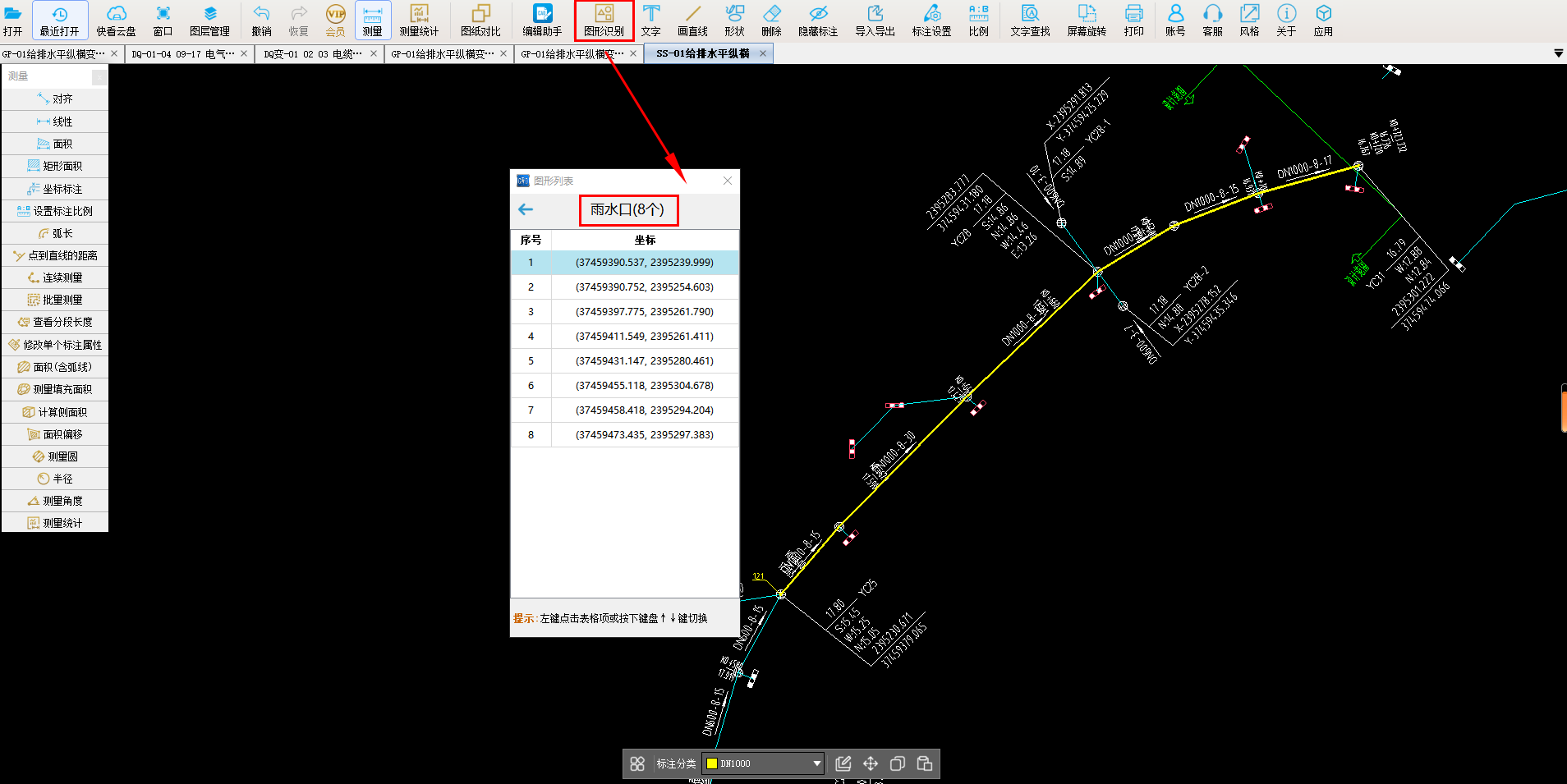

选择图形识别，能快速统计雨水口数量8个。

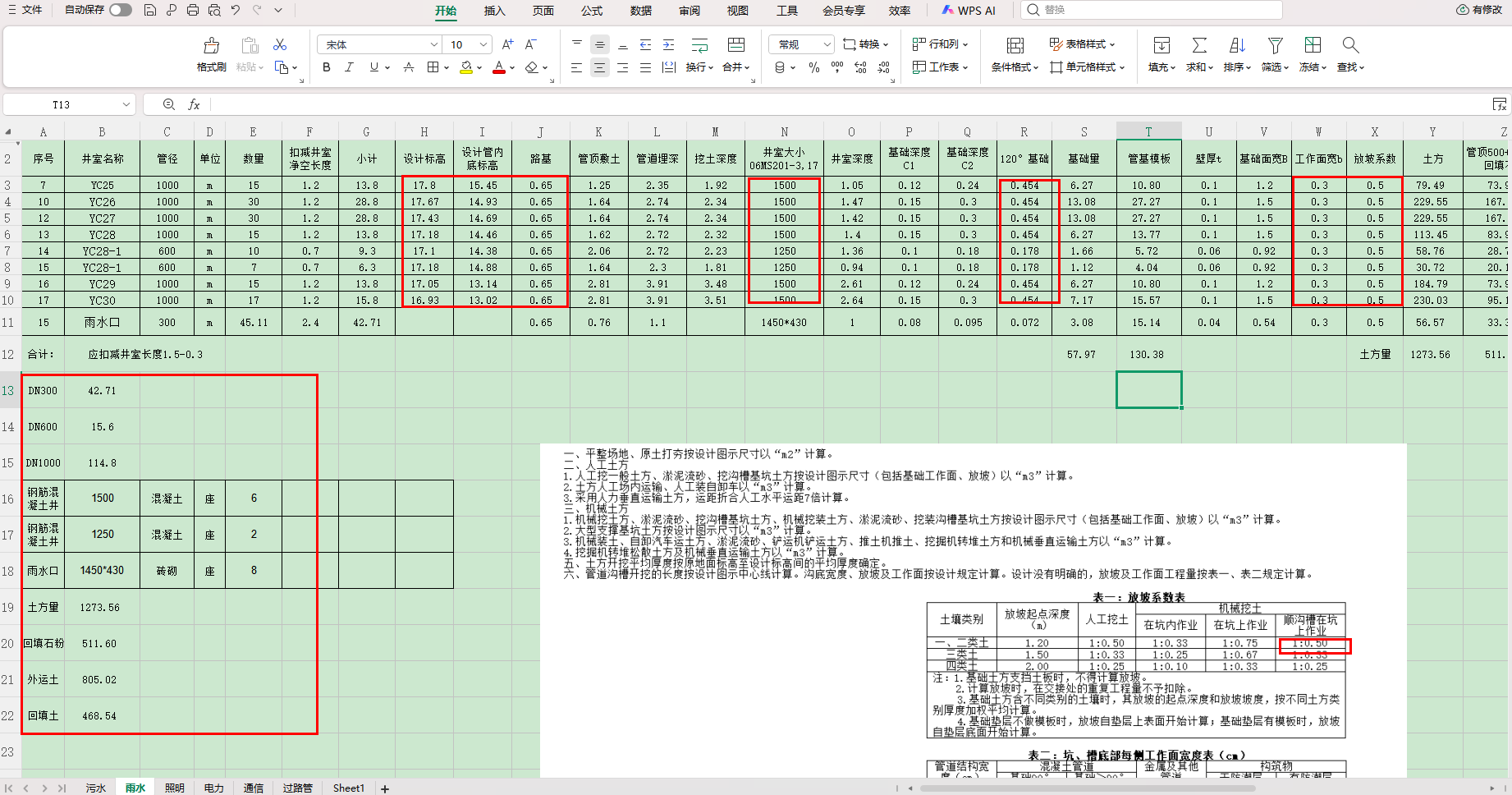

4、利用EXCEL表格，计算土方工程量

查找图集，得出120°混凝土基础工程量

5、本工程相关工程量如下：

5.1 二级钢筋混凝土管DN300:42.71m

5.2二级钢筋混凝土管DN600:15.6m

5.3二级钢筋混凝土管DN1000:114.8m

5.4挖沟槽土方：1273.56立方

5.5回填石粉工程量：511.6m³

5.6外运土：805.02m³

5.7回填土468.54m³

5.8钢筋混凝土井1500:6座

5.9钢筋混凝土井1250:2座

5.10双篦雨水口：8座

CAD快速看图软件以批量测量、连续测量、图层过滤、表格算量等核心功能为基础，熟练掌握并巧妙运用CAD快速看图软件，是造价人员、工程管理人员提升专业能力、适配行业发展的必备技能，为工程成本控制、施工管理与结算审计提供坚实支撑。
