“机电工程”变更算量核心要点及便捷处理技巧

在机电工程建设全过程中，工程变更贯穿于设计、施工、结算等各个环节，机电工程涵盖给排水、电气、暖通、消防、智能化等多个专业，管线错综复杂，设备繁多，变更算量的准确性直接影响工程成本控制、进度推进及结算效率。

CAD作为机电工程图纸绘制与查看的核心工具，灵活运用决定变更算量的工作效率和质量。 本文结合机电工程实操经验，梳理工程变更算量关键注意事项，同时分享CAD快速看图便捷处理技巧，提升工作效率及算量精准度。

一、机电工程变更算量核心注意事项

1、明确变更依据，筑牢机电算量基础

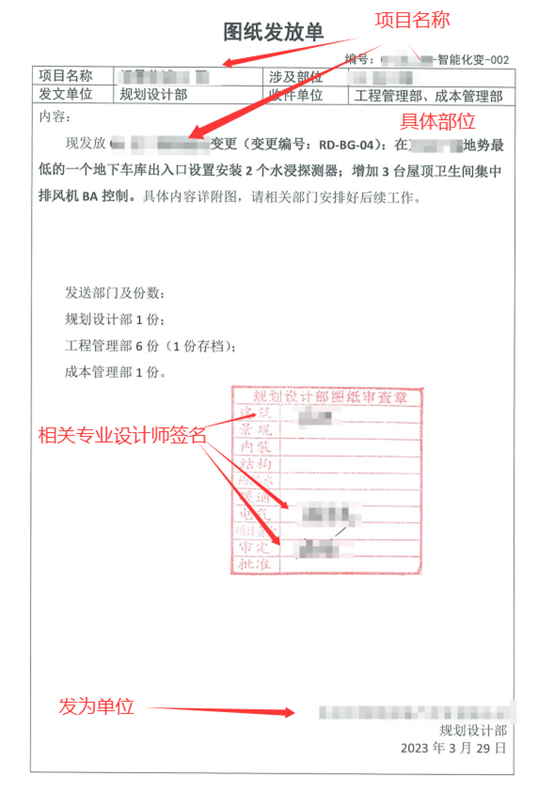

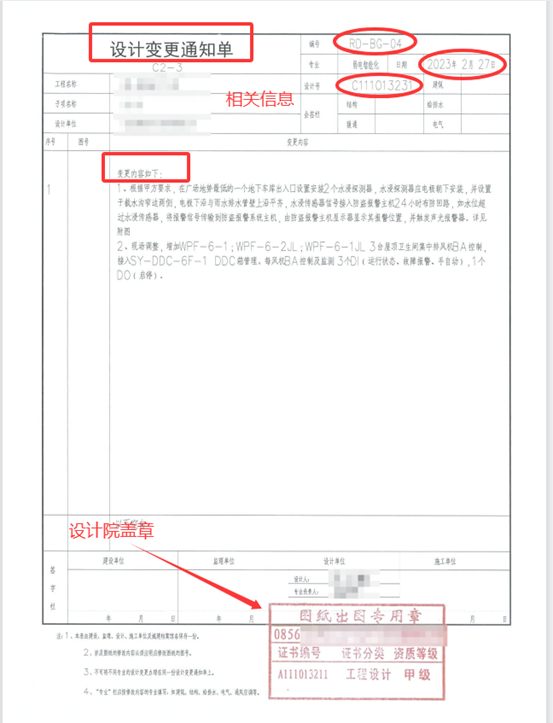

几点变更算量的前提是明确变更依据，包含经签字确认的“机电专业设计变更通知单”、“修改后的机电CAD施工图纸”、“专业会议纪要”等，明确变更范围、变更内容、变更原因及技术要求。

2、严守计价规则，规范机电算量流程

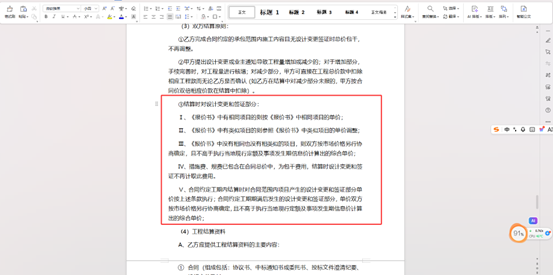

机电变更算量需严格遵循合同约定、清单计价规范及机电专业定额标准，确保计价合规、流程规范。

3、精准核对工程量，规避机电算量常见误区

a.全面梳理变更内容，明确变更范围与原设计的差异，避免遗漏。

b.精准区分算量边界，避免重复计算。

4、结合现场，贴合实际。

a. 核查现场施工工艺。后期套定额时，准确选用定额子目。例如：明敷/暗敷，粘结/热熔，人力/机械等。

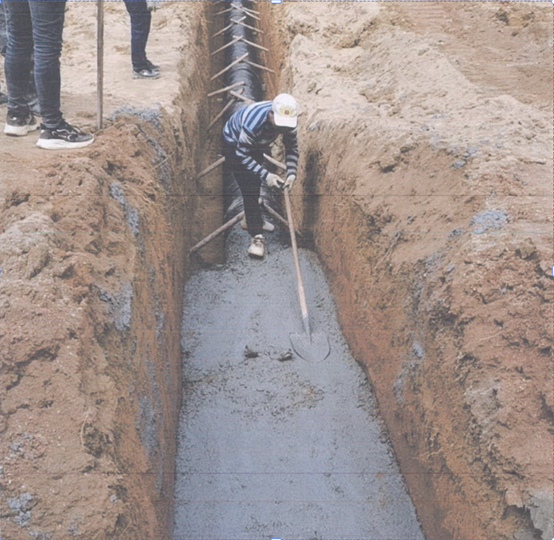

b. 关注隐蔽工程。例如：开挖断面，回填材料是石粉/中粗砂，垫层是混凝土/石粉等等。

5. 做好资料留存。

机电变更算量的相关资料是结算的核心依据，需做好分类留存，确保资料完整、可追溯，尤其注重机电专业特有的资料留存。

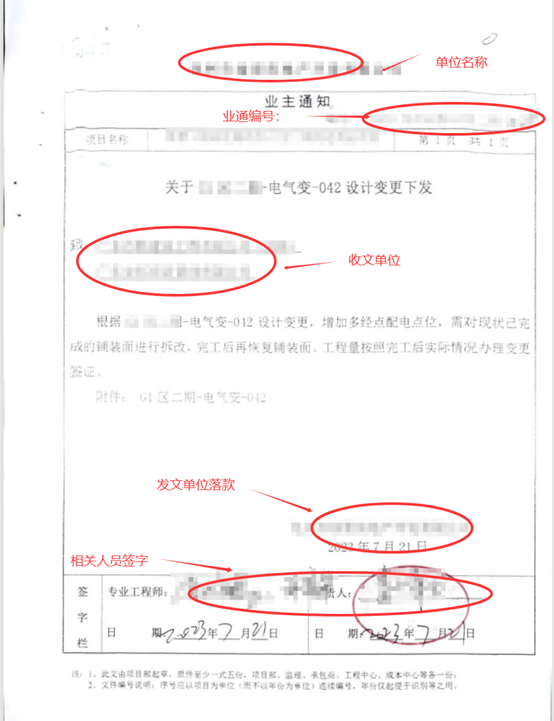

a. 留存完整的变更文件，包括机电各专业变更通知单、签证单、修改后的CAD图纸、专业会议纪要、设备厂家报价单等，标注变更日期、变更内容、签字确认情况，避免资料缺失。

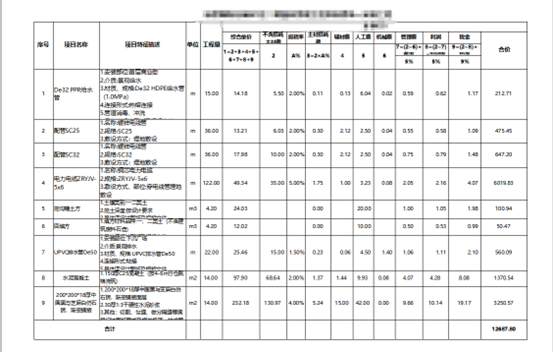

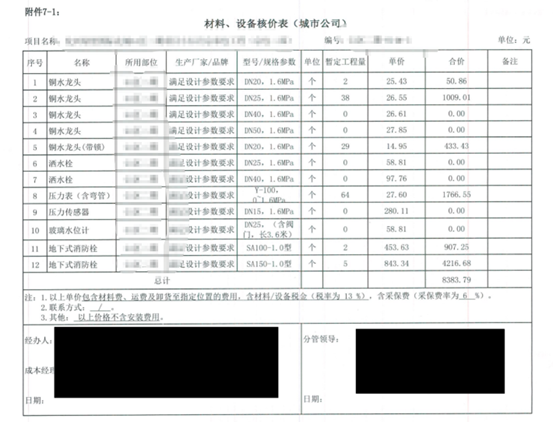

b. 整理算量相关资料，包括机电工程量计算书、定额套用依据、市场询价记录、设备材料价格证明、安装工艺说明等，明确算量过程与计价依据，便于后续审计核查，重点留存设备规格型号、管线材质、安装标准等关键信息。

c.     更新机电变更签证台账，变更签证实施后，及时更新台账，为机电工程成本控制提供数据支撑，为结算提供计价依据。

二、机电工程CAD快速看图便捷处理技巧

1、图纸对比，快速精准查看变更范围。

利用视口多图对比，通过创建视口，在同一界面同时显示原机电图纸与修改后图纸，对比查看变更部位的管线走向、设备位置、尺寸规格差异，无需频繁切换文件，提升对比效率

2、现场查看，做好收方记录，正确选用合同清单单价，完成变更计量计价。

作为提升变更算量效率的重要支撑，熟练运用CAD快速看图的图层管理、精准提取、对比查看等技巧，能大幅减少冗余操作，让算量工作更高效、更精准。为机电工程建设的有序开展提供坚实保障。
