电缆工程量计算&计量

   电缆工程量计算是电气工程预算、施工备料的核心环节，借助CAD快速看图软件“连续测量”“标注分类管理”功能，可摆脱传统手算的繁琐与误差，实现高效、精准计量。跟着小编，学习工程实操规范，详细拆解从识图到汇总的全流程。

一、认识“电缆”

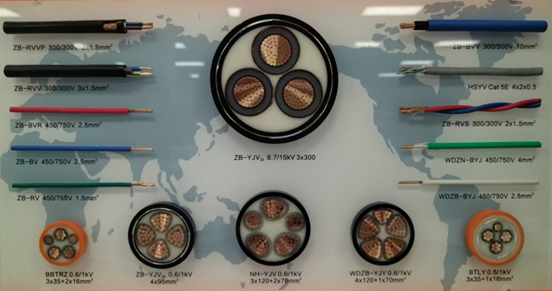

电力电缆主要用在输变电线路中，工作电流在几十安至几千安，额定电压在220V-500kV及以上。

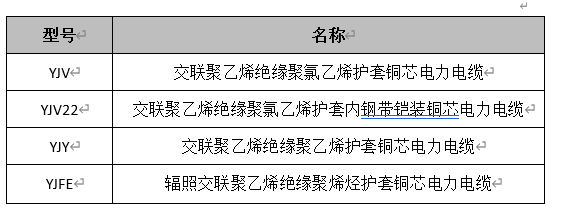

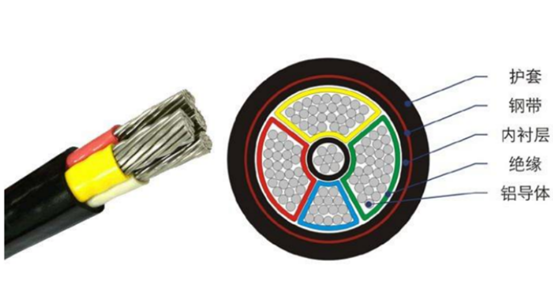

电力电缆按其线芯材质分为“铜芯”和“铝芯”两大类。按其采用的绝缘材料分为聚氯乙烯绝缘电力电缆、交联聚乙烯绝缘电力电缆、橡胶绝缘电力电缆和纸绝缘电力电缆等。

二、电缆清单计价规范

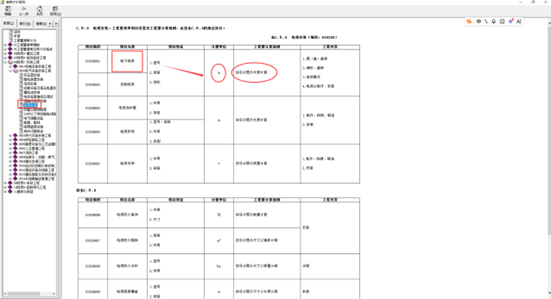

1、清单计价规范，电缆以“m”为单位，按设计图示长度计算，工作内容包含：

1.1揭（盖）盖板

1.2 铺砂、盖砖

1.3 电缆敷设

1.4 电缆头制作、安装。

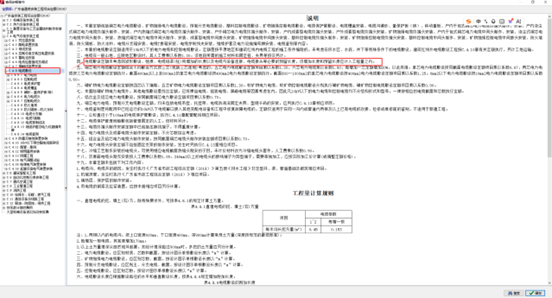

2、定额说明：电缆敷设定额未考虑因波形敷设、弛度、电缆绕梁（柱)所增加的长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度和预留长度应计入工程量之内。

3、计算规则：电缆工程量需遵循图纸路径长度（水平+垂直）+预留长度+附加长度”的原则：

3.1基础长度（软件测量值）

通过软件测量方法获取电缆水平长度（桥架、地面/墙面敷设部分）和垂直长度（楼层间、设备与桥架/接线盒之间的竖向部分）。其中，垂直长度需结合楼层标高、设备安装高度核算，例如：接线盒垂直长度=楼层高度-桥架距顶板高度-接线盒距顶板高度；配电箱垂直长度=楼层高度-桥架高度-配电箱离地高度-配电箱高度。

3.2 预留长度（重点掌握内容，容易漏算）

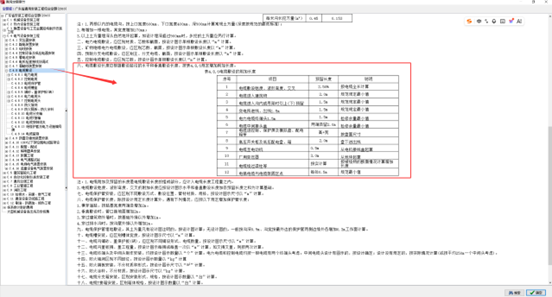

根据《电力工程电缆设计标准》GB50217-2018及定额规则，电缆在设备连接处需预留一定长度，常见场景预留标准如下：

3.3 附加长度（敷设弛度、波形弯度、交叉，按比例2.5%计算）

电缆敷设过程中会产生波形弯度、交叉、弛度等损耗，需按综合系数计算附加长度，计算公式：附加长度=（基础长度+预留长度）×2.5%。

3.4 总工程量计算公式

单根电缆总工程量=（水平长度+垂直长度）+预留长度+附加长度

三、案例操作

CAD快速看图的“批量测量”“连续测量”的功能是电缆长度计算的核心，结合“标注分类管理”“测量统计”功能，可实现多规格电缆的分类测量与自动累加，大幅提升效率，具体操作如下：

1、 标注分类设置

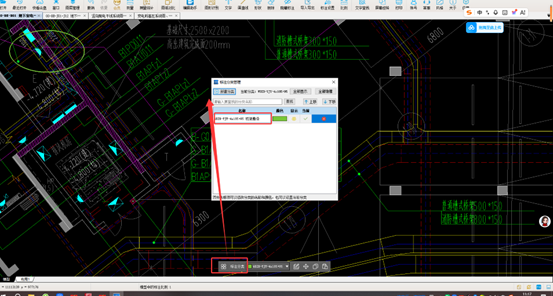

点击软件中的“标注分类管理”功能，新建分类，建议为不同规格电缆设置不同颜色，便于后续区分测量和统计汇总。

2. 电缆长度测量：连续测量（适用于线缆路径复杂、拐点较多的场景）

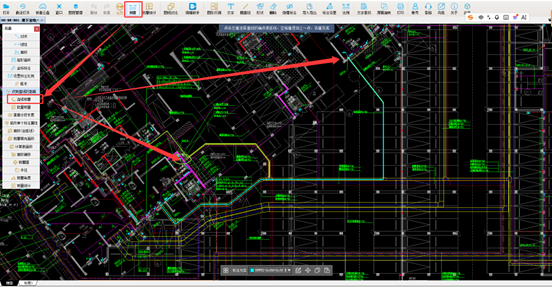

操作路径：点击“测量”菜单，选择“连续测量”，沿电缆桥架中心线或线缆敷设路径，依次点击每个拐点，测量过程中软件会自动累加长度，完成路径选择后右键确认，即可显示总长度并进行标注。得出水平长度57.84m。

3. 测量结果查看与导出

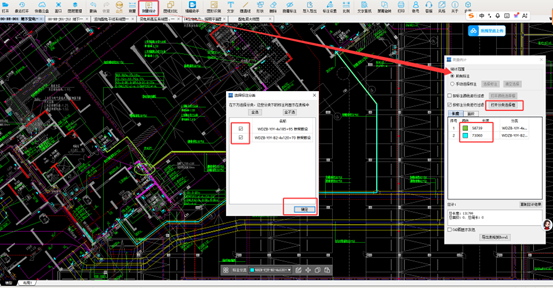

测量完成后，点击“测量统计”功能，勾选“按标注分类进行过滤”，即可查看不同规格、不同敷设方式电缆的水平长度总和，避免混淆统计。

4、工程量汇总

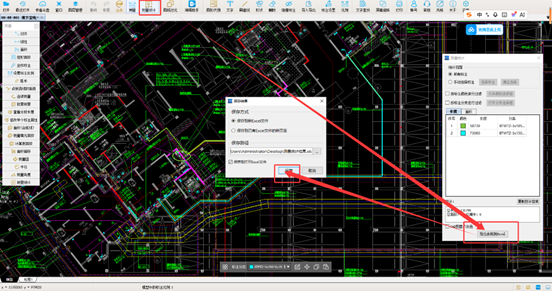

根据CAD快速看图测量的长度，导出EXCEL表格，建立电缆工程量计算表，涵盖配电箱电缆回路、起始及终点，电缆型号，附加长度及预留长度，我们即可得出电缆的总长。

4.1 准备工作：识别图纸中，获取配电箱离地高度1.4m（规格600×500×200），地下室楼层高度3.9m，一层楼层高度3.4m，桥架距顶板高度0.8m，配电柜落地安装（规格：600*1000*2200）。

4.2 分类设置：新建标注分类“BTWTZ-3x185+2x95-桥架敷设”，设置专属颜色；

4.3 长度测量：使用“批量测量”功能，沿电缆桥架中心线或线缆敷设路径，依次点击每个拐点，获取：

水平长度：58.73m；

核算垂直长度：(3.9-0.8-0.1-2.2)+(3.9-0.8)+0.8+(3.4-0.8-1.4-0.5)=5.4m；

4.4 预留与附加计算：

预留长度=1.5×2（终端头）+2（起始低压柜：查看表格）+（0.6+0.5）（终端配电箱）=6.1m

附加长度=（58.73+5.4+6.1）×2.5%=1.76m；

4.5 总工程量：58.73+5.4+6.1+1.76=71.99m。

计算电缆工程量的核心的是“精准识图+高效测量+规范计算”，重点掌握 CAD快速看图“批量测量”“图层过滤”“标注分类”三个核心功能，严格遵循预留长度、附加长度的计算规则，避开常见易错点，即可摆脱传统手算的繁琐，实现工程量的精准、高效核算。
