住宅智能化工程量计算&识图

智能化算量，造价人员容易忽略的几个要点，竖向长度及凿槽修复，通过CAD快速看图中的标注分类及测量统计功能，实现轻松算量，跟着小编的讲解，逐步掌握智能化工程量计算规则和识图要领。

一、了解智能化工程计算规则

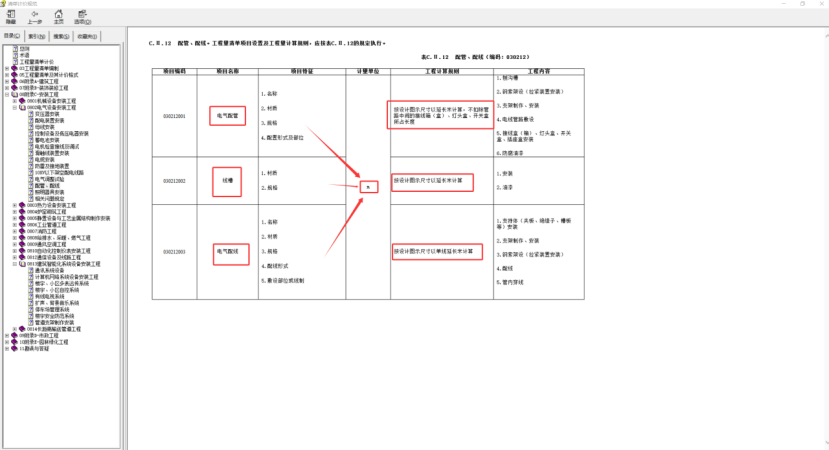

1、清单计价规范，终端设备计算以“台”为单位，按设计图示数量计算，工程内容包含本体安装，单体测试。

2、配管配线工程量，均以“米”为单位，按设计图示尺寸以延长米计算。

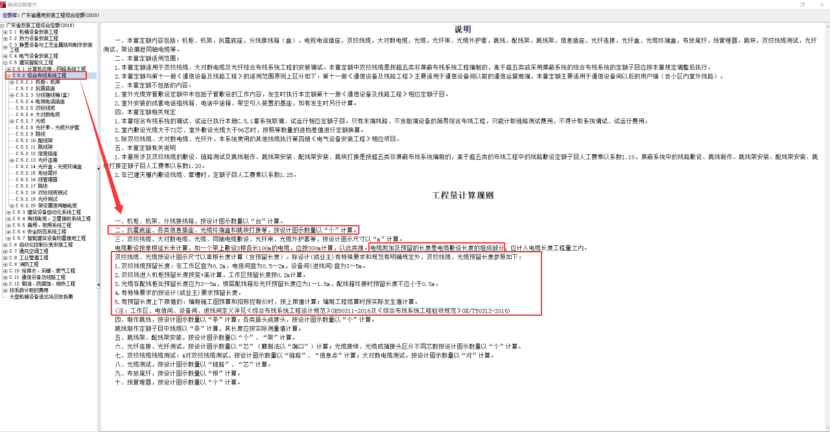

3、以广东省通用安装工程综合定额（2018）为例，定额说明中，各类信息插座均按设计图示数量以“个”计算，电缆附加及预留的长度是电缆敷设长度的组成部分。

a. 双绞线预留长度:：在工作区宜为0.2m，电信间宜为0.5～2m，设备间（进线间）宜为3～5m。

b. 双绞线进入机柜预留长度按宽+高计算，工作区预留长度按0.2m计算。

c. 七、双绞线缆线缆测试：4对双绞线缆测试，按设计图示数量以“链路”、“信息点”计算；大对数电缆测试，按设计图示数量以“对”计算。

二、识图

首先看设计说明，关于设备的相关信息，如：安装高度，线管敷设方式，穿线根数，线管材质，穿线类别和规格等等。

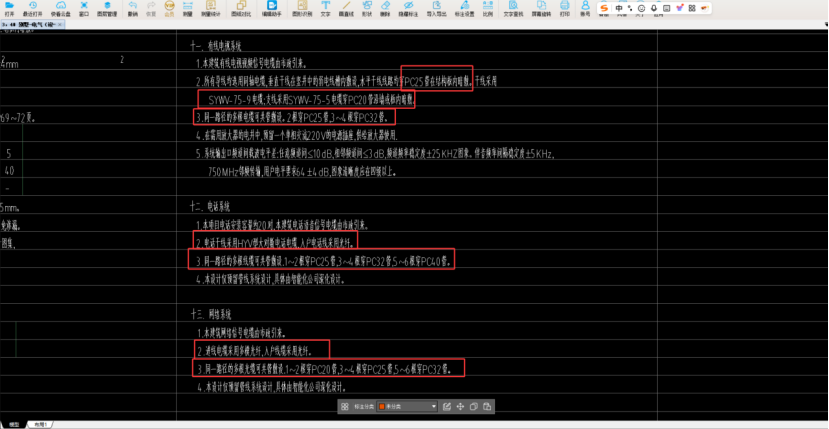

1、设计说明中我们得到如下信息：

a.有线电视系统：所有导线均选用同轴电缆,垂直干线在竖井中的弱电线槽内敷设,水平干线线路均穿PC25管在结构板内暗敷。干线采用SYWV-75-9电缆;支线采用SYWV-75-5电缆穿PC20管沿墙或板内暗敷。

b.电话系统：电话干线采用HYV型大对数电话电缆,入户电话线采用光纤。

C.网络系统：进线电缆采用多模光纤,入户线缆采用光纤。

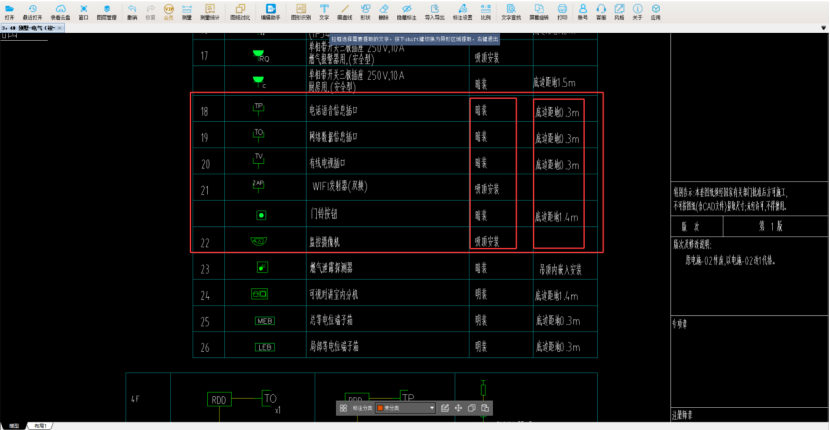

2、图形符号及主要设备材料表，可以看到电话、网络、有线电视插口均为“暗装”，底边距地0.3m。

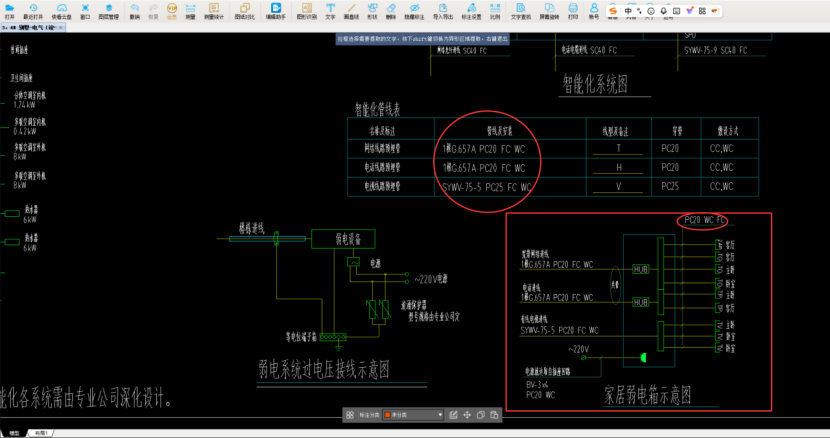

3、系统图，线管沿地、沿墙敷设，穿PC20线管。

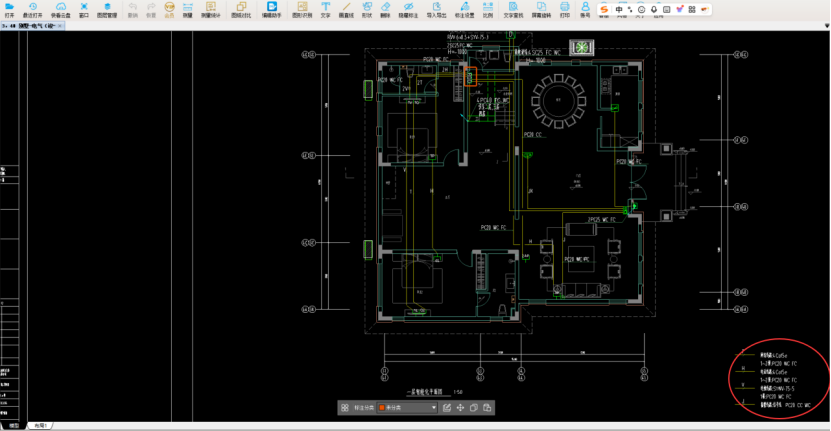

4、平面图可以

三、案例操作

以信息插座为例，计算一层工程量。

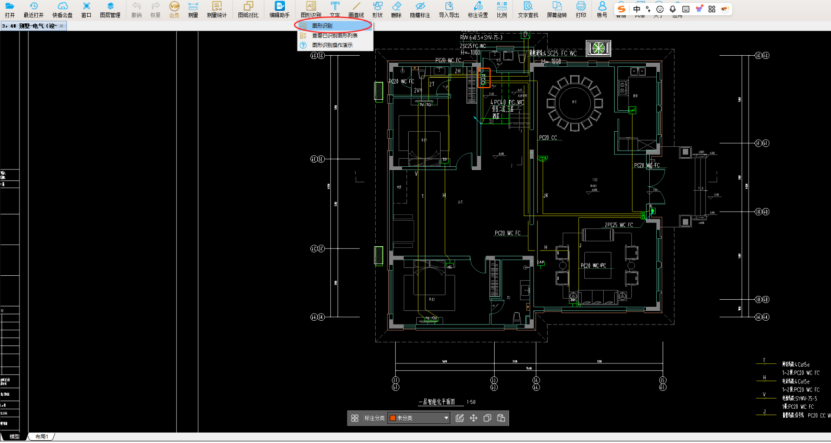

1、首先识别TO信息插座数量，CAD快速看图中点击图形识别，选择图例识别。

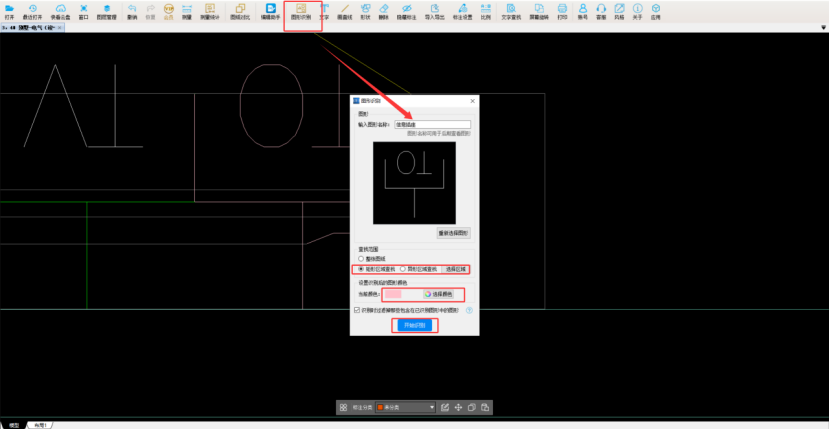

2、框选图例，输入图形名称，框选识图范围，选择识别图例的颜色，便于区分是否已经识别，点击开始识别。

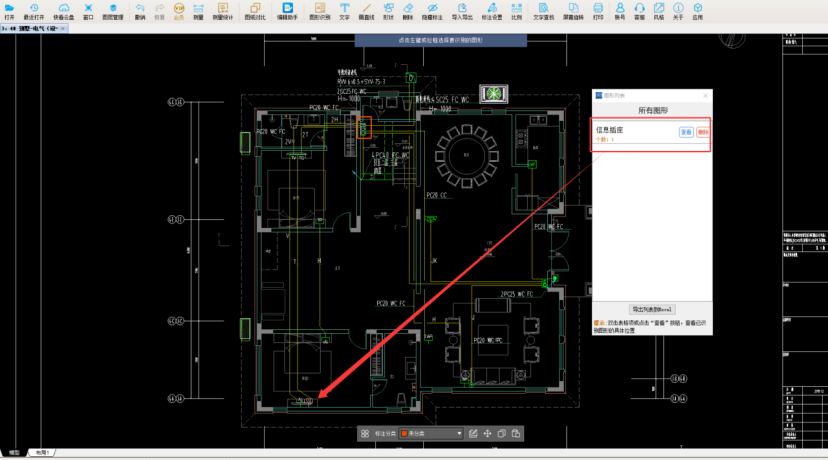

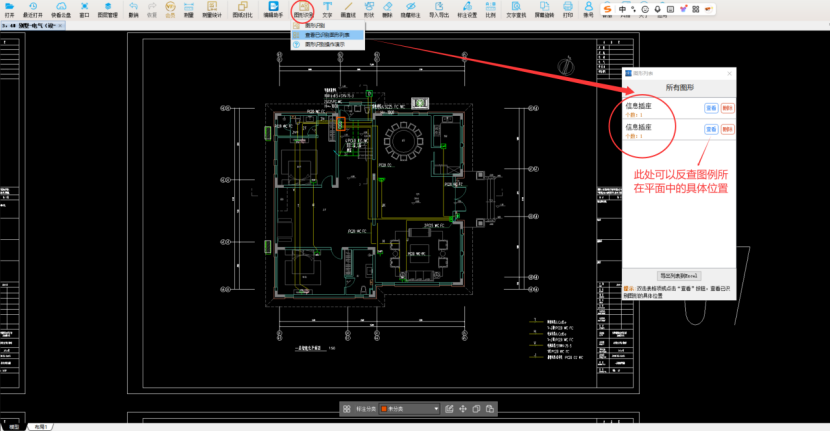

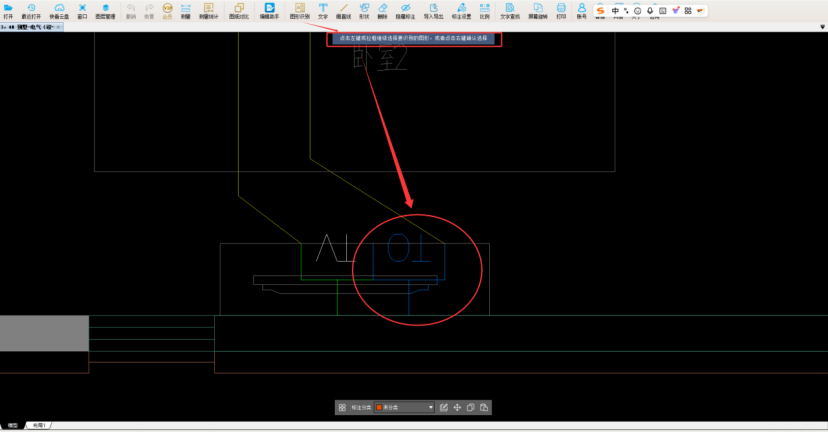

3、通过查看图纸，识别过程中漏掉一个，没有变颜色，我们重新进行识别，重复刚才步骤，查看已识别数量应为2个。

4、识别线管前，先进行标注分类，新建分类，2T/T,将要识别的线管置于当前。

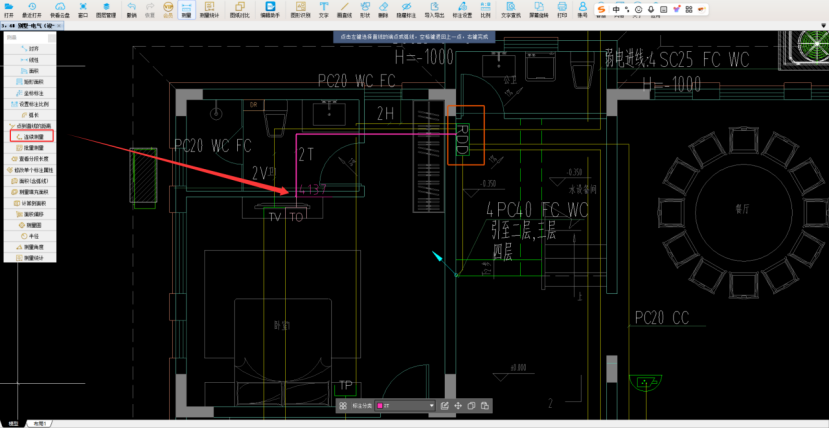

5、识别2T线管水平长度：4.137*2=8.274m，垂直长度：0.5弱电箱端*2+0.3信息插座端=1.3m（注意，此处位置的插座只有一处上翻的立管，所以0.3不乘以2）。

小计：8.274+1.3=9.574m。

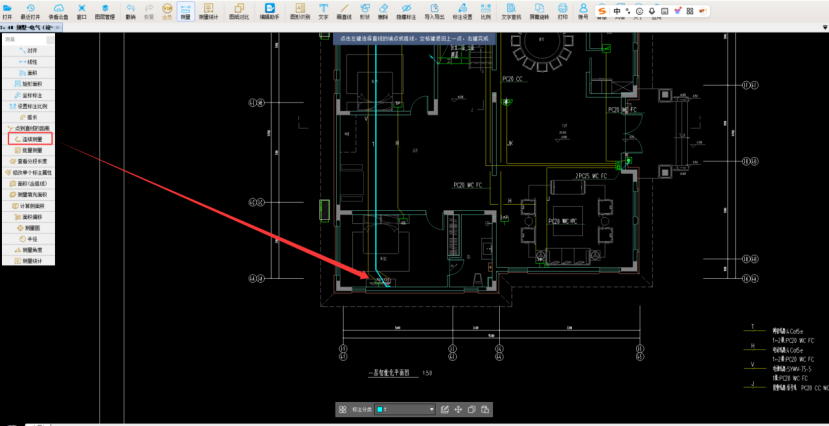

6、识别“T”线管，选择标注分类，将“T”置于当前，连续测量，显示水平长度为13.176m，垂直长度：0.3信息插座端。小计13.176+0.3=13.476m。

备注：每一步操作，系统也会给出提示，跟着提示走便可方便快捷操作。

7、由此，我们便得出本层TO线路工程量：

7.1 PC20线管：9.574+13.476=23.05m

7.2 两芯光纤长度：23.05+预留线（0.2*2信息插座端+0.5*2户内箱端）=24.45m

7.3 凿槽修复（竖向立管部分）：0.2+0.2*2=0.6m

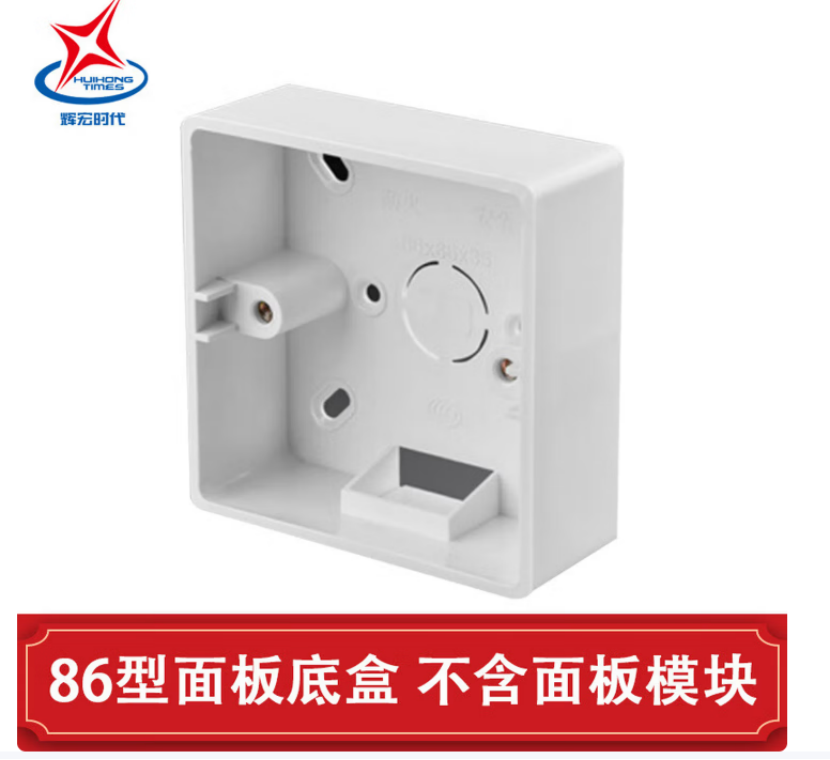

7.4 插座底盒：2个

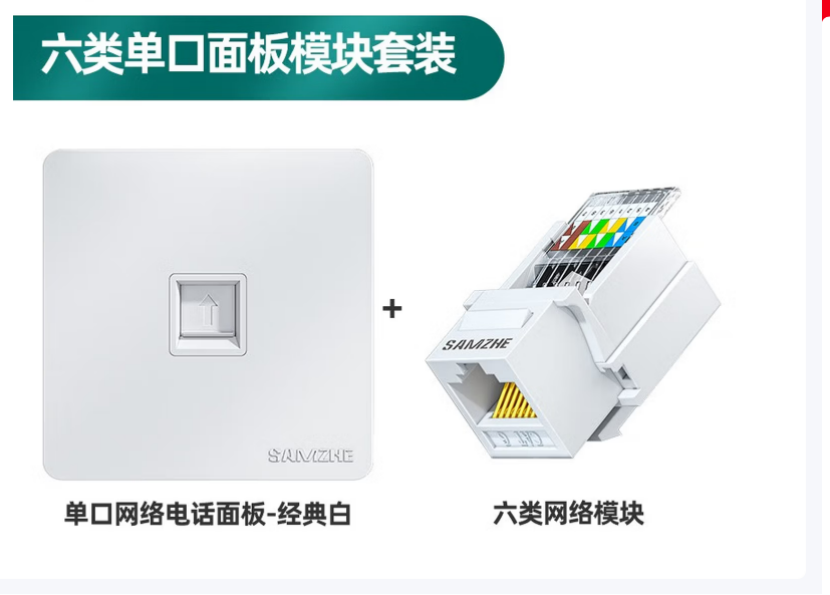

7.5 信息插座面板带模块：2个（面板和模块不是整体，要加上模块，才能组成完整的一套设备，价格也要包含两部分）

7.6 双绞线测试：2个点位（容易遗忘的地方）。

通过CAD快速看图的识图标注分类功能，在进行连续测量的时候，可以清晰区分不同根数的线管；通过查看已识别的图形列表，我们根据识别的设备是否变色，可以直观的看到漏识别的设备，进行查缺补漏；标注分类颜色设置，让识别过得线管更醒目，颜色的多变，让繁琐的算量过程不再枯燥，从而大大提高了工作效率。
