园林景观给排水工程量计算&识图

管线错综复杂，管径不统一，设备种类数量数不精准，今天跟着小编学习，让你算量对数效率提升，事半功倍。

本文分三步讲解，首先明确算量图纸识别规则，其次了解计算规则，结合CAD快速看图的连续测量进行工程量计算。

一、正确识别计量的图纸

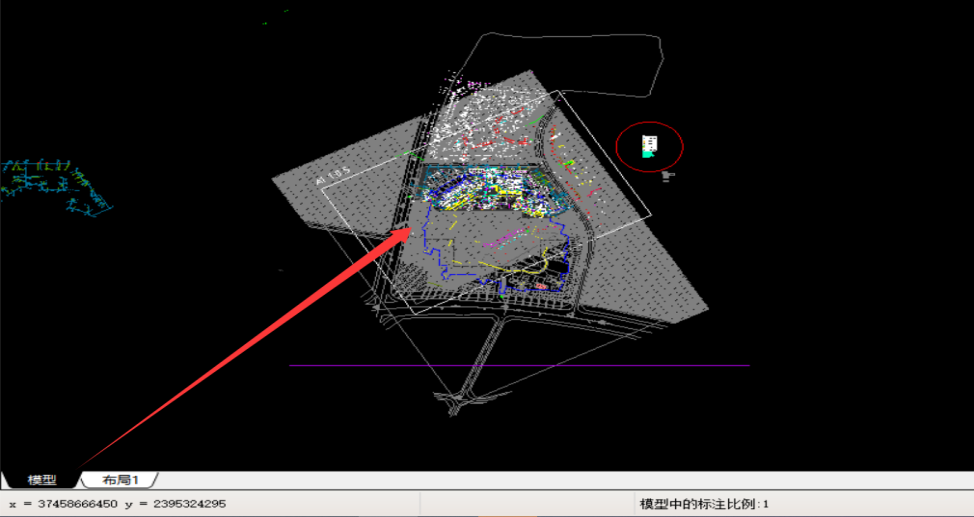

1、我们打开一份园林景观排水工程时候，先看一下，完整一份图纸实在布局还是模型。下面这个截图，图形显示在模型，没有完整边框，不是蓝图打印版本，不能在这里面算量

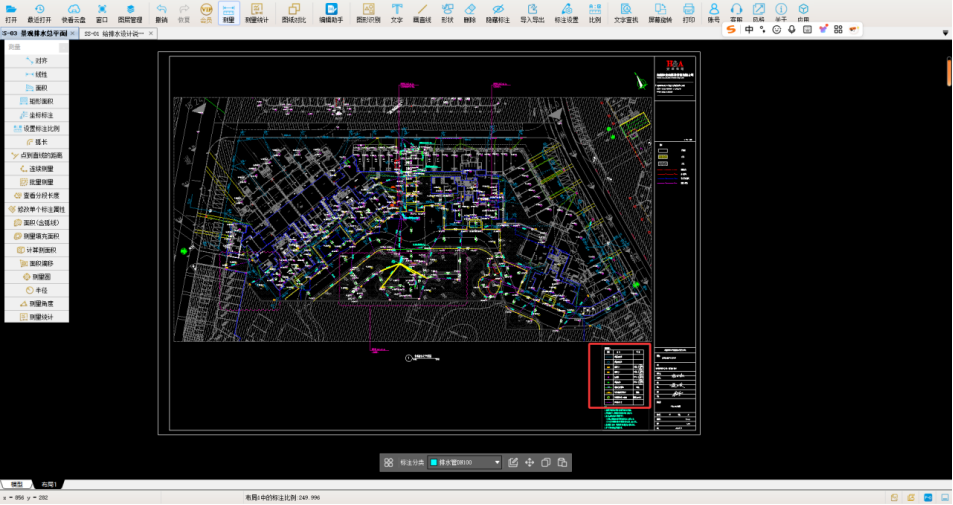

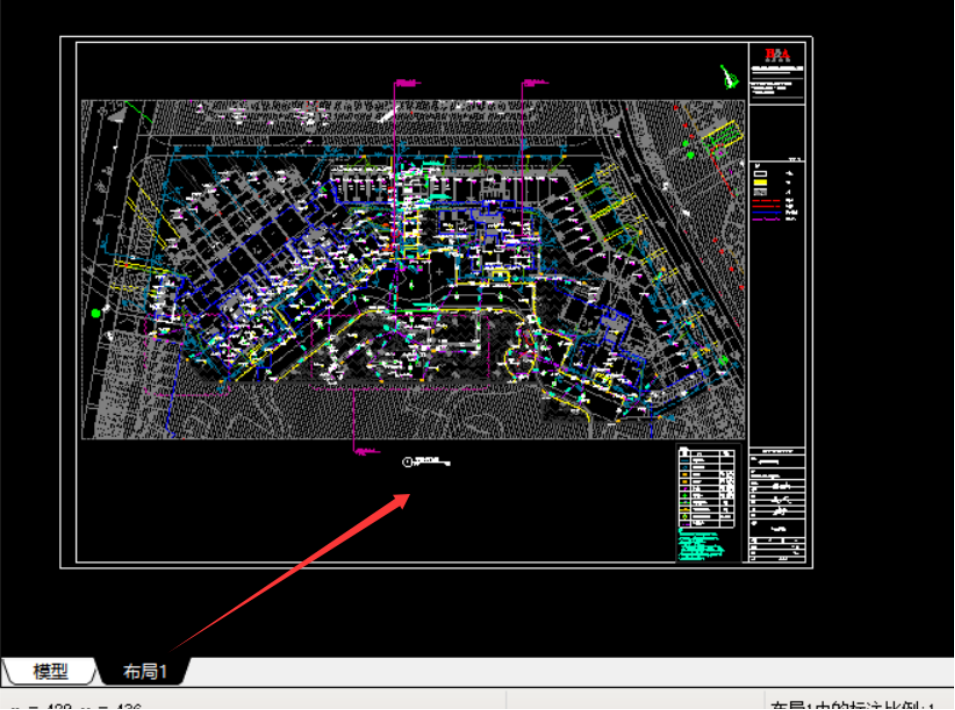

2、这个截图，图形显示在布局，有完整边框，是蓝图打印版本，是可以在这里面算量的。

二、计算规则

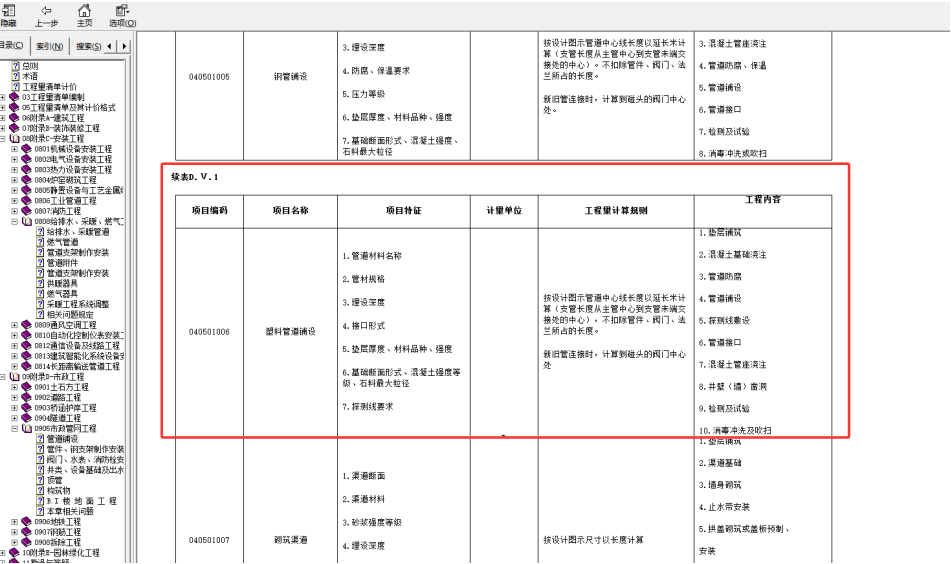

1、管线长度按设计图示管道中心线长度以延长米计算（支管长度从主管中心到支管未端交接处的中心），不扣除管件、阀门、法兰所占的长度。

2、雨水口、阀门井、雨水井，按清单计算规则，按设计图示数量计算

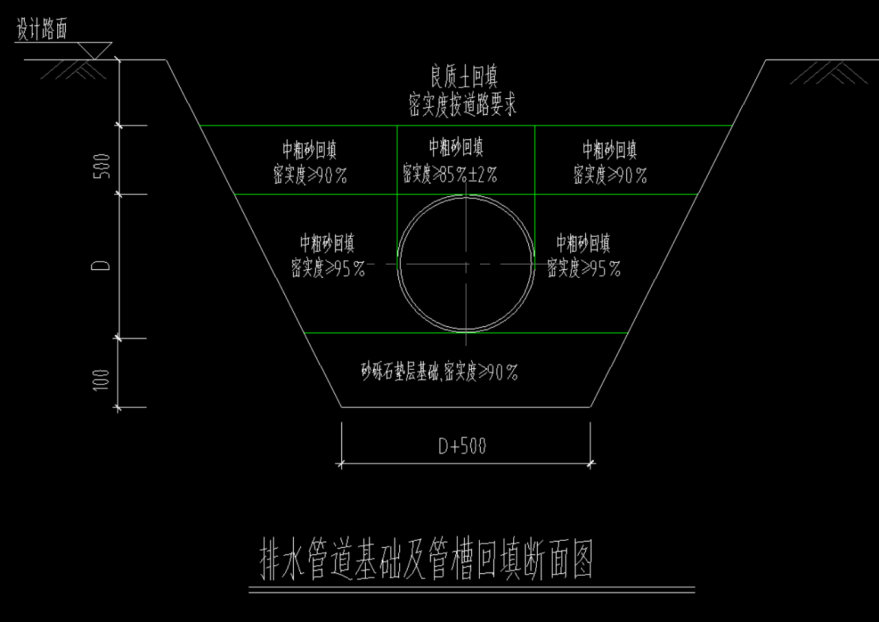

3、管沟土石方计算，根据图纸设计说明断面图，用快看计算出来的长度，进行计算，挖深超过1.5米，计算放坡。

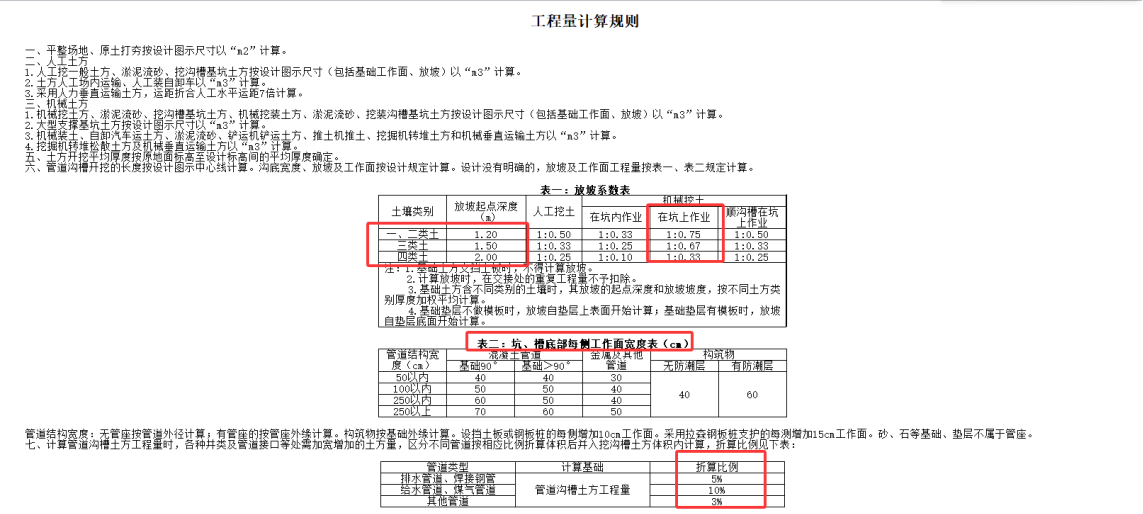

4、土方工程量计算规则，首先要根据勘察报告鉴定是几类土，挖深多少，选择是否放坡，放坡起点是1.2m，一般选择坑上作业。井室土方不用单独计算，根据折算比例，排水管道井室的土方量，按照管道长度计算的土方量*5%。整个工程土方量是：管道沟槽土方量*1.05.

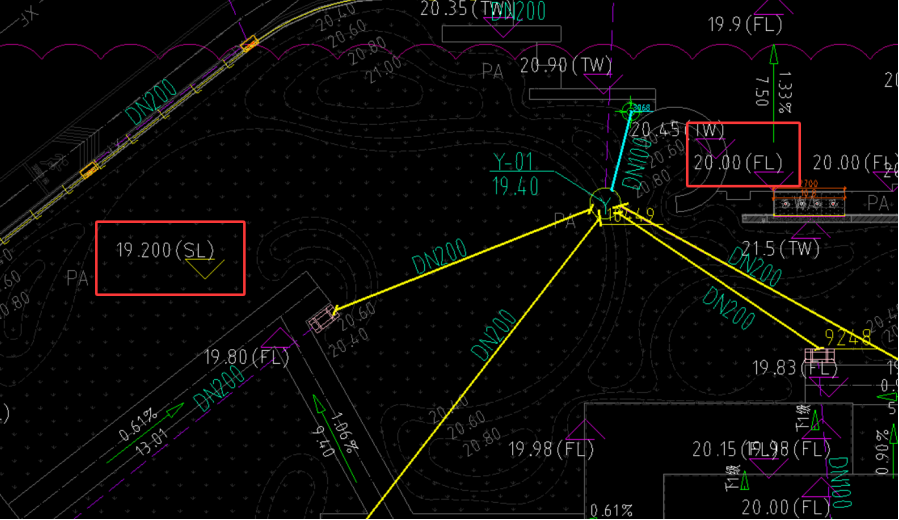

5、本工程土方挖深，如下图，20.00（FL）代表完成地面标高，19.2（SL）代表顶板结构标高，土方深度计算为20-19.2=0.8m深，这还不算完，通常土方回填（回填到铺装面基础以下）压实后，才开挖，敷设管道。

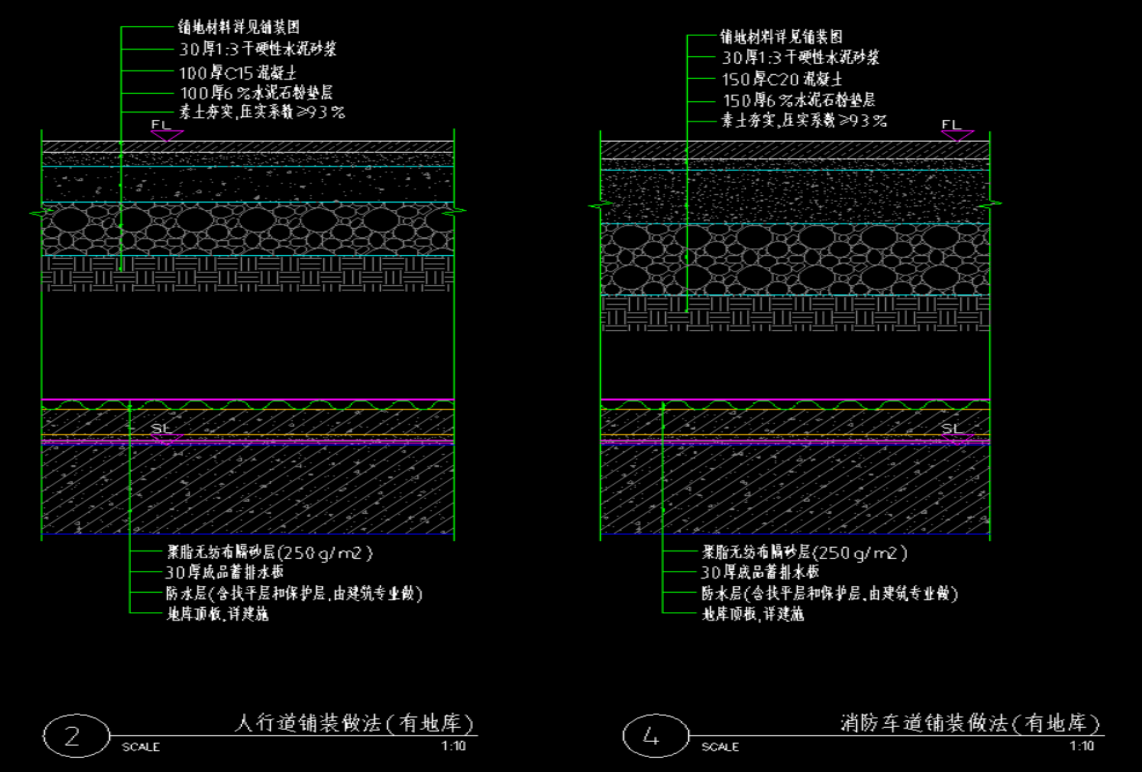

看园建图纸，铺装面做法图，素土夯实到完成面的厚度是230mm，那绿化区域的管沟土方挖深（20-19.2-0.23）=0.57m

三、给排水工程量计算

下面讲解如何利用CAD快速看图，系统的计算排水工程量，方便自己统计，也方便和施工方，甲方对数。

首先，在CAD快速看图中打开图纸，依据设计说明，确定管道材质。排水管小于DN200的采用UPVC排水管，粘接；大于等于DN200采用HDPE双壁波纹管(环刚度≥8kN/m2)，专用橡胶圈接口。石材铺装地面上的检查井盖板均采用石材装饰盖板，绿地上的检查井、雨水口采用轻型绿色新型高强度复合材料盖板。

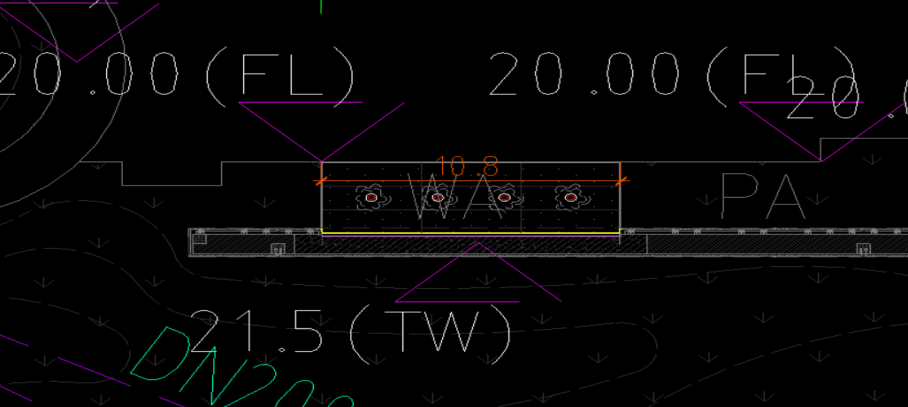

1、首先，调整在布局中的管线比例，我们看到布局中亮出来的长度是10.8，同一位置，模型里面是2700，要调整布局比例为2700。

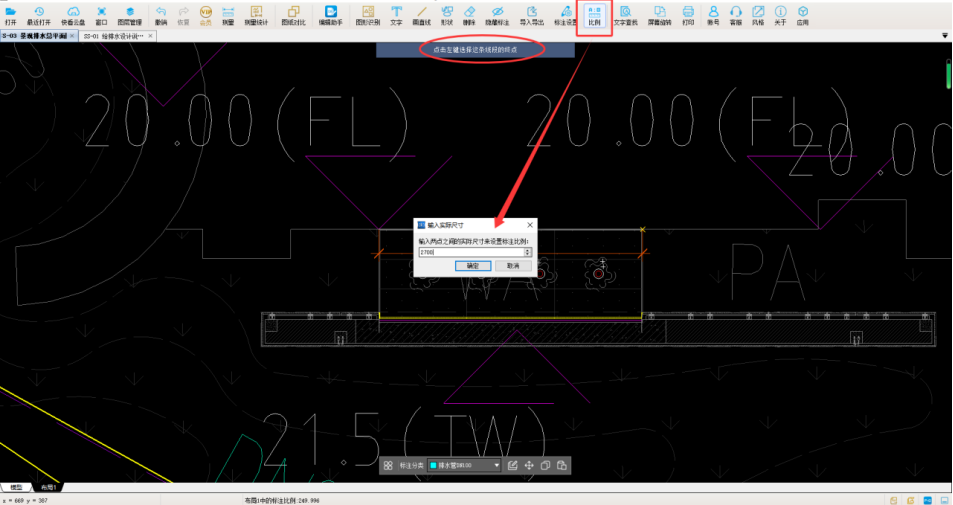

点击CAD布局中标题框“比例”，会有提示点击左键选择一条已知长度线段的起点，照着操作，修改比例10.8为2700。点击确定，比例就调整好了。

2、分类结算不同管径长度。点击下方中间位置的标注分类前面提示，弹出标注分类管理。新建自己想要的管径。

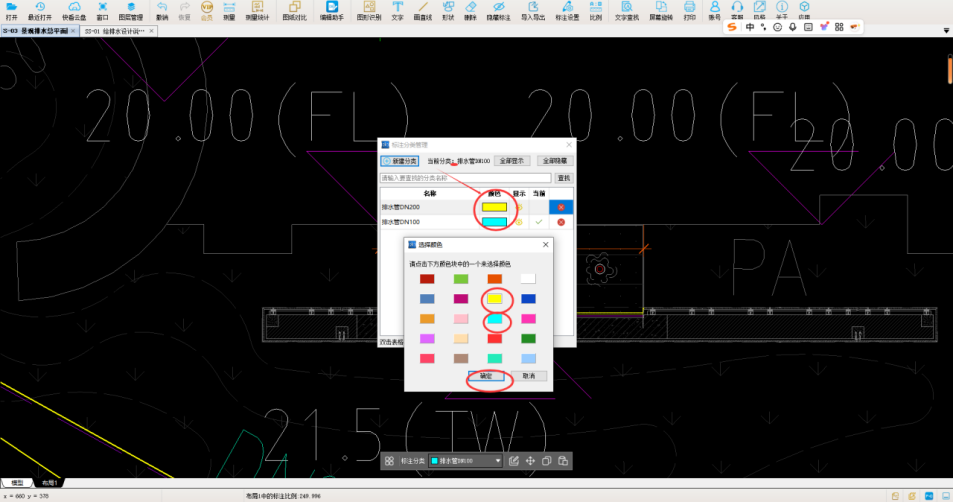

3、点击颜色，可以设置不同颜色，点击当前，就可以在图纸中布置当前管径的排水管。

4、点击测量，选择连续测量，选择排水管起点、终点，就可以完成的看到排水管长度为10449米。

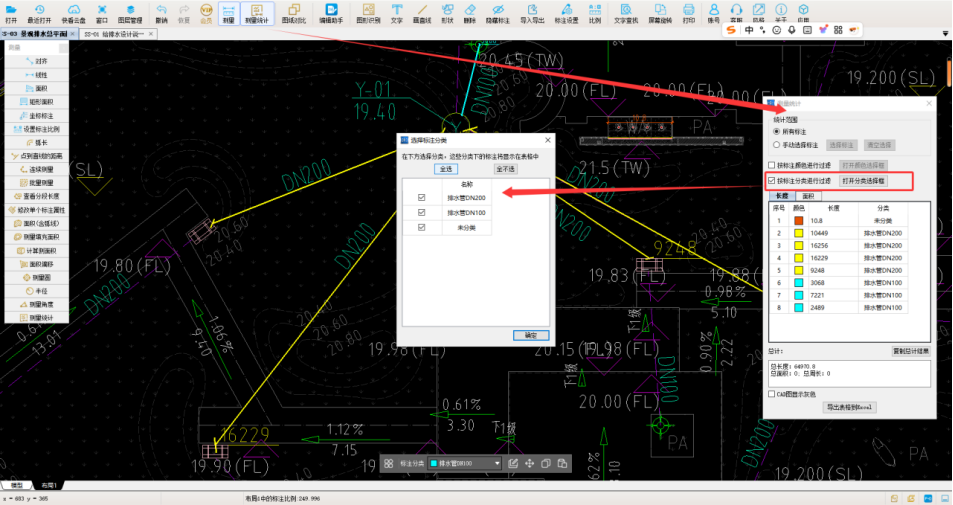

5、测量统计，点击上方功能选项，界面右侧会弹出测量统计，勾选“按标注分类进行过滤”，打开分类选择框，弹出“选择标注分类”，勾选就可以任意选择想要汇总的管径长度。

6、雨水口、排水地漏、种植池排水口等数量识别，先点击顶端功能选项，图形识别，弹出提示“点击左键或拉框选择要识别的图形”。

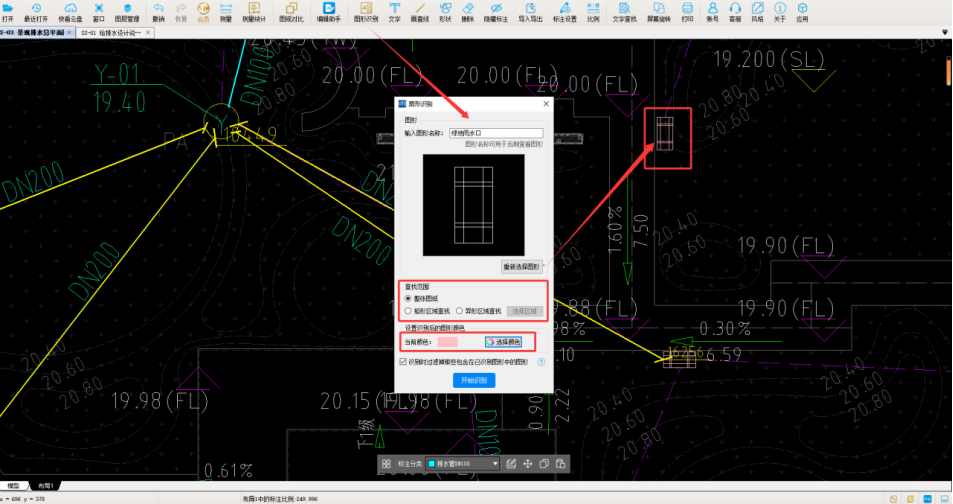

选择识别的绿地雨水口图例，弹出图形识别框，输入名称，查找范围可以按照矩形区域框选整张图纸，也可以按需要选择异形区域，点击“选择区域”，比如进度款，或者展示区域，异形区域就能分区域识别工程量，提高很大的工作效率。也可以点击颜色，选择颜色作为已识别的图例，颜色没有变，代表未识别到。

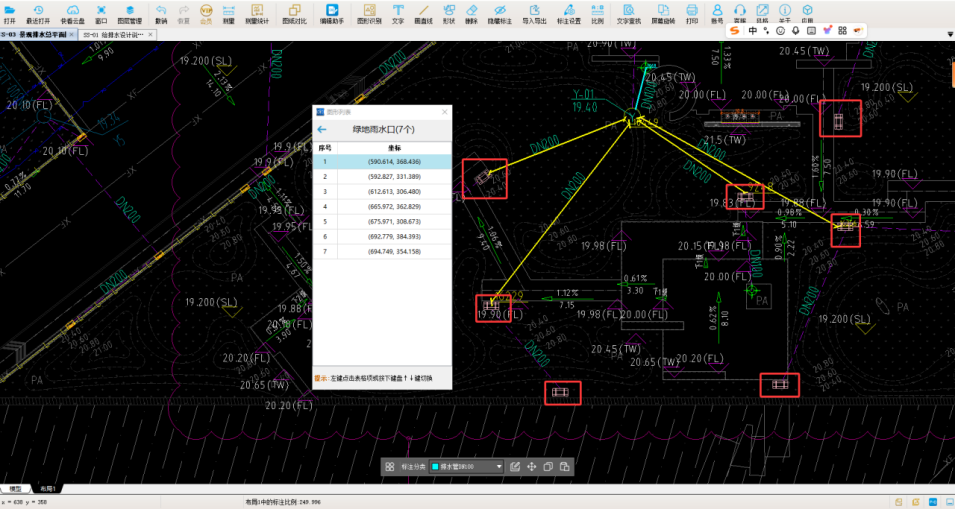

弹出图形列表，看到，此区域绿地雨水口识别7个。识别后颜色是藕粉色。

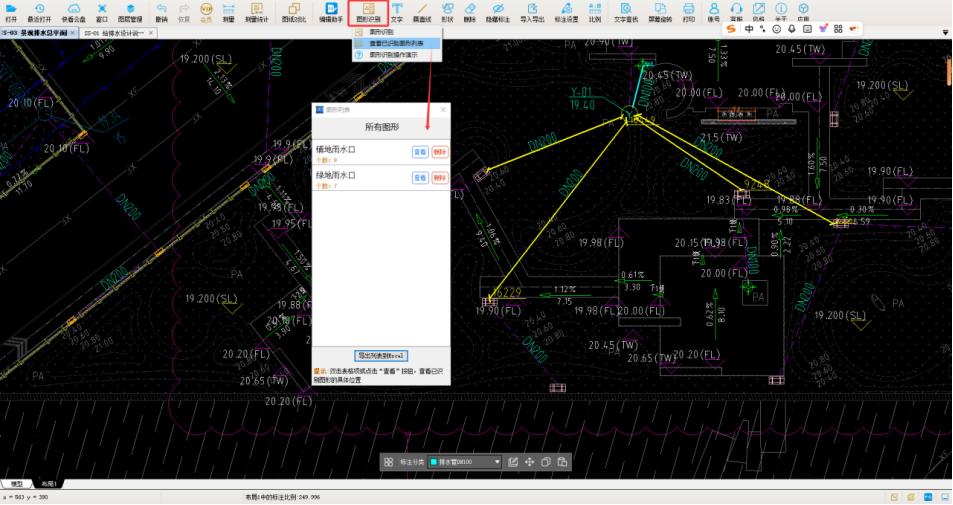

点击图形识别，查看已识别图形列表，就可以看到本工程识别的设备，也可以对照图例，检验是否有遗漏的图行未进行识别，根据需要，还可以导出列表到Excel。

由此，我们可以看到，本工程排水管工程量统计如下：

1、UPVC排水管,DN100,粘接：12.778m

2、HDPE双壁波纹管 DN200 (环刚度≥8kN/m2),橡胶圈接口：35.95m

3、绿地雨水口（轻型绿色新型高强度复合材料盖板）：7座

4、铺装面雨水口（石材装饰盖板）：9个

5、挖土方：（12.778+35.95）*0.57*0.5=13.88m³*（1+5%）井室工程量系数=14.58m³

其中，环刚度不同，材料价格也不同，看造价小工具广材助手可以查询

四、保存计算底稿，方便以后对数和查看

我们算完工程，在自己的电脑中是可以显示，发给其他人显示不到，如何解决此类问题呢？CAD快速看图也能解决同学们的困扰，下面教大家两个办法。

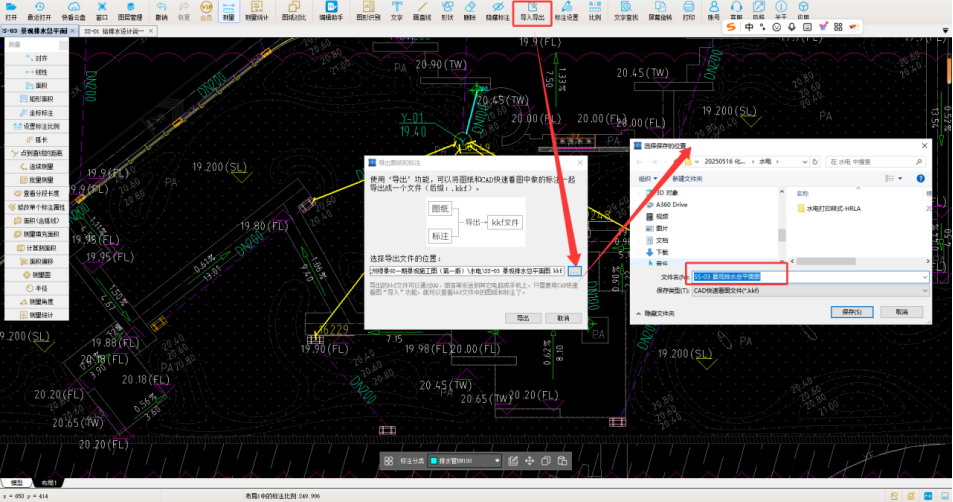

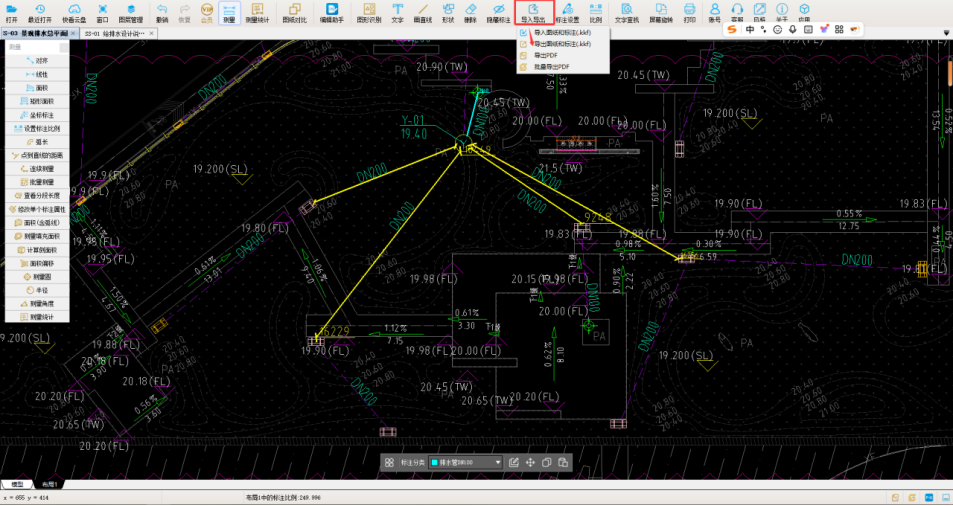

1、选择上方功能选项，点击导入导出功能，弹出“导出图形和标注”。

选择导出文件的位置，点击...,就可以保存到我们指定的任意位置。也可以按照此方式，其他人发过来的KKf格式文件，我们也可以导入到CAD快速看图，查看对方的计算底稿，实现对数的功能。

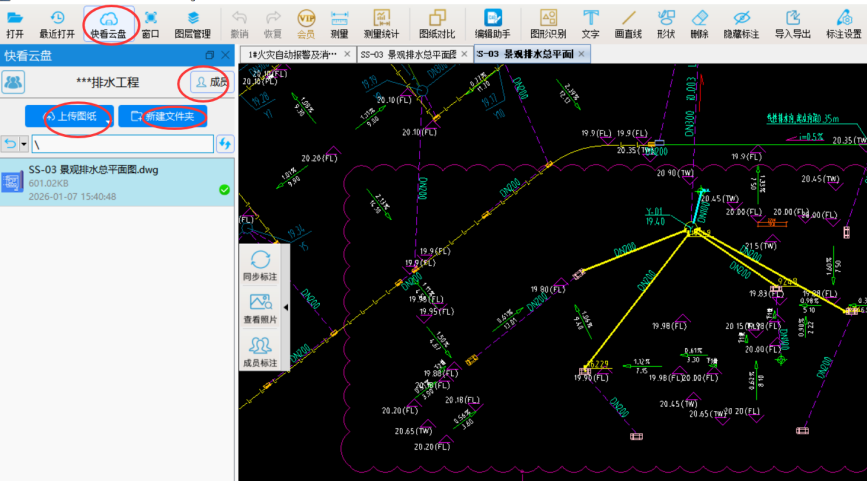

2、通过“快看云盘”，我们可以实现多人编辑，查看，保存的工程。下期会详细介绍，敬请期待

以上便是景观给排水工程量计算介绍，通过CAD快速看图连续测量计量工程量，提高造价人的工作效率，达到事半功倍的效果。
