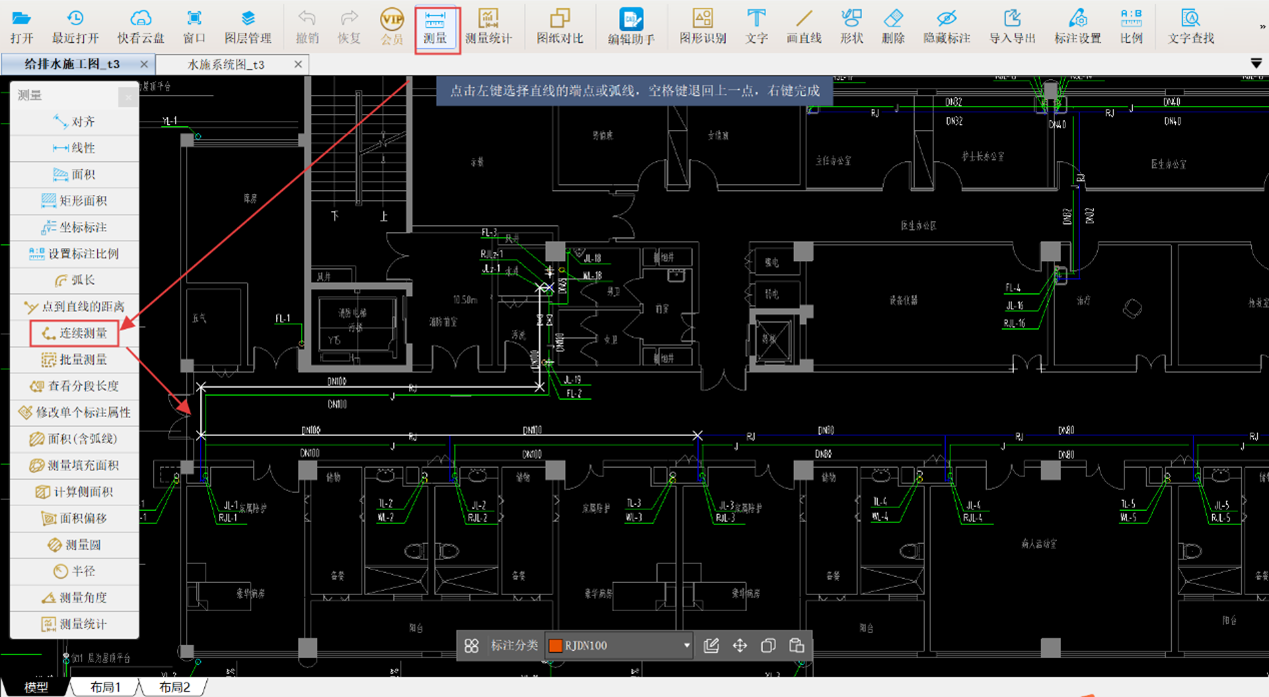

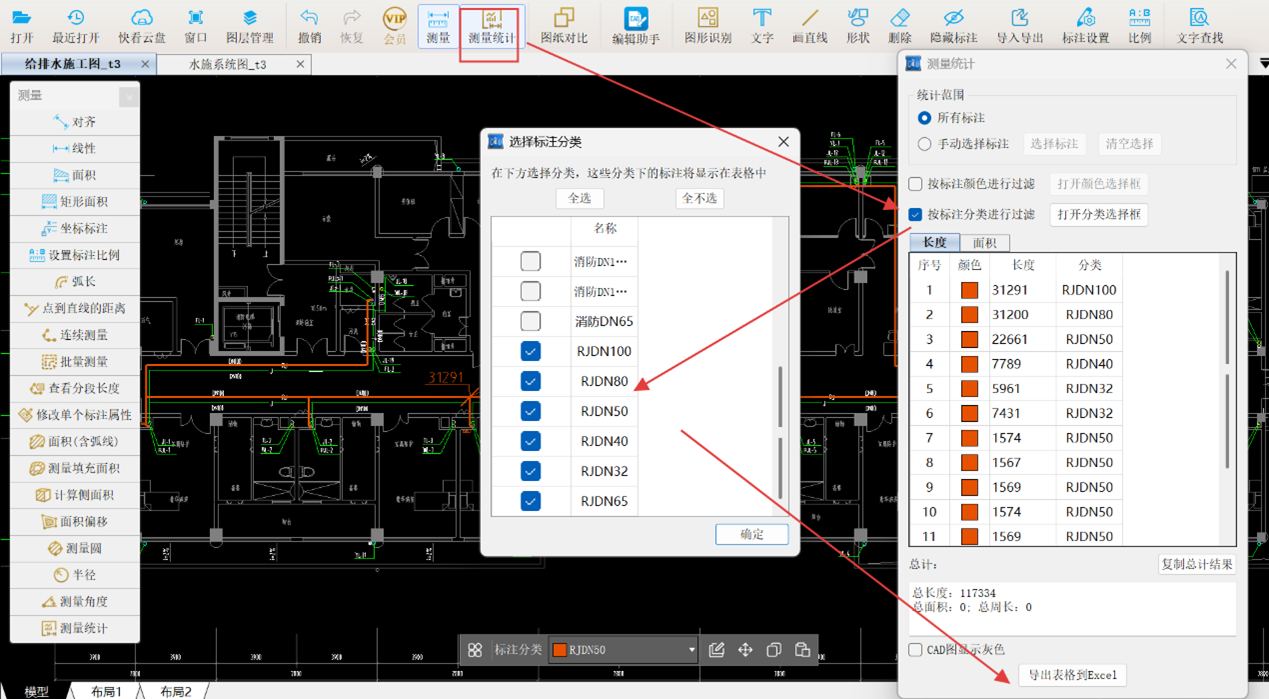

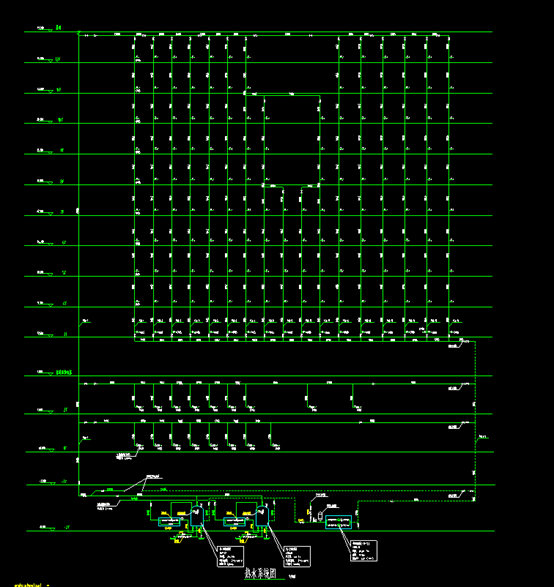

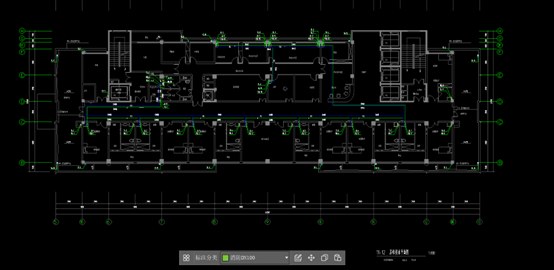

室内给水管道计量，传统分段测量方式难以高效测量热水管道，且手动累加易导致误差。需要清晰选材和安装方式，借助CAD快速看图的【连续测量】，可沿设计图示管道中心线一键生成完整管线净长，提升工程量计算效率。

一、基础知识

室内给水系统安装

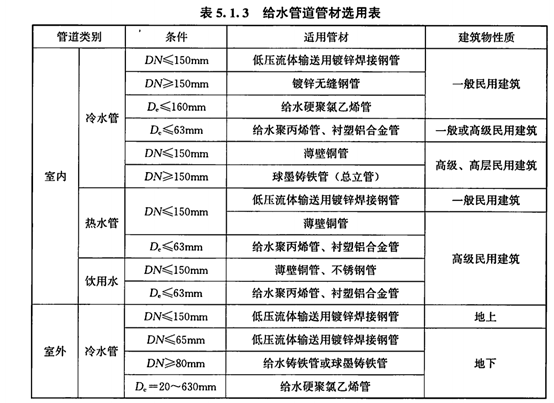

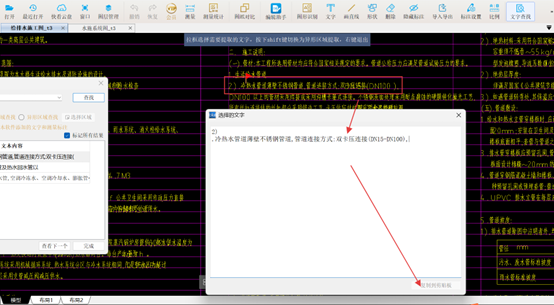

(1)给水管道管材选用及管道连接。

1)钢管。有低压流体输送用镀锌钢管和无缝钢管。

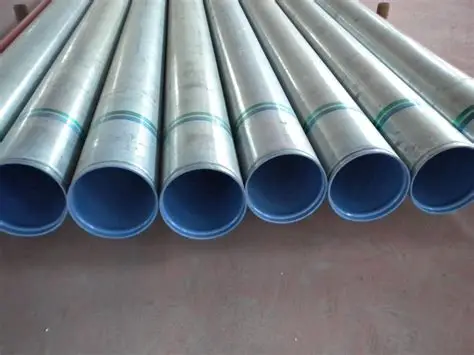

①镀锌钢管:钢管镀锌的目的是防锈、防腐、防止水质恶化、被污染,延长管道的使用寿命。管径小于或等于100mm的镀锌钢管应采用螺纹连接,套丝时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的铍锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌。

②无缝钢管:无缝钢管承压能力较强。常用连接方式为焊接和法兰连接。

2)给水铸铁管。

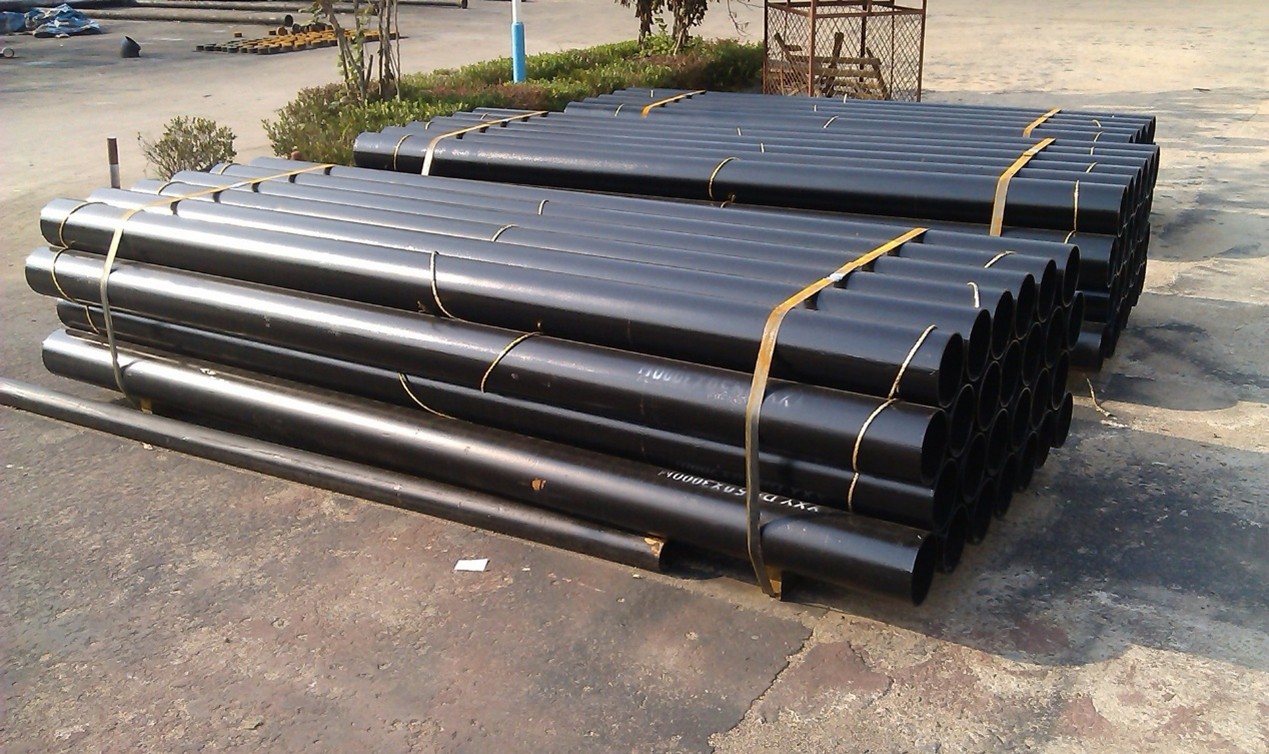

①给水铸铁管;具有耐腐蚀、寿命长的优点,但是管壁厚、质脆、强度较钢管差,多用于DN≥75mm的给水管道中,尤其适用于埋地铺设。给水铸铁管采用承插连接,在交通要道等振动较大的地段采用青铅接口。

②球墨铸铁管;多用于室外给水系统,在大型高层建筑的室内给水系统中也将球墨铸铁管作为总立管。球墨铸铁管较普通铸铁管壁薄、强度高,采用橡胶圈机械式接口或承插接口,也可以采用螺纹法兰连接的方式。

3)给水塑料管。

①硬聚氟乙烯给水管(UPVC);适用于给水温度不大于45℃、给水系统工作压力不大于0.6MPa的生活给水系统。高层建筑的加压泵房内不宜采用UPVC给水管;水箱的进出水管、排污管、自水箱至阀门间的管道不得采用塑料管;公共建筑、车间内塑料管长

度大于20m时应设伸缩节。UPVC给水管宜采用承插式粘接、承插式弹性橡胶密封圈柔性连接和过渡性连接。管外径De<63mm时,宜采用承插式粘接连接;管外径De≥63mm时,宜采用承插式弹性橡胶密封圈柔性连接;与其他金属管材、阙门、器具配件等连接时,采用过渡性连接(包括螺纹或法兰连接)。

②聚丙烯给水管(PP);适用于工作温度不大于70℃、系统工作压力不大于0.6MPa的给水系统。特点是不锈蚀,耐磨损、不结垢,内壁均匀光滑,流动阻力小;可显著减少由液体流动引起的振动和噪声;防冻裂,PP材料弹性优良,管道截面可随冻胀的液体一起膨胀而不会胀裂;PP材料属于不良导热体,可减少结露现象并减少热损失;重量轻、安装简单;使用寿命长,在规定使用条件下可使用50年。PP管材及配件之间采用热熔连接。PP管与金属管件连接时,采用带金属嵌件的聚丙烯管件作为过渡,该管件与PP管采用热熔连接,与金属管采用丝扣连接。

③聚丁烯给水管(PB):具有很好的耐久性、化学稳定性和可塑性,密度小、柔韧性好,用于压力管道时耐高温特性尤为突出(一30～100℃),耐蚀性好、可冷弯,使用、安装、维修方便,寿命长(可达50～100年)。用于输送生活用冷热水。

④其他塑料管:聚乙烯管(PE)适用于输送水温不超过40℃的给水系统;交联聚乙烯管(PE-X)适于输送水温为一20～90℃的给水系统。
