电气图纸中插座数量种类繁多，传统人工逐个点数易疲劳、易出错。借助CAD快速看图的【图形识别】，可自动识别并分类统计各类插座工程量，一键生成工程量汇总表，实现插座工程量的高效精准计量。

一、基础知识

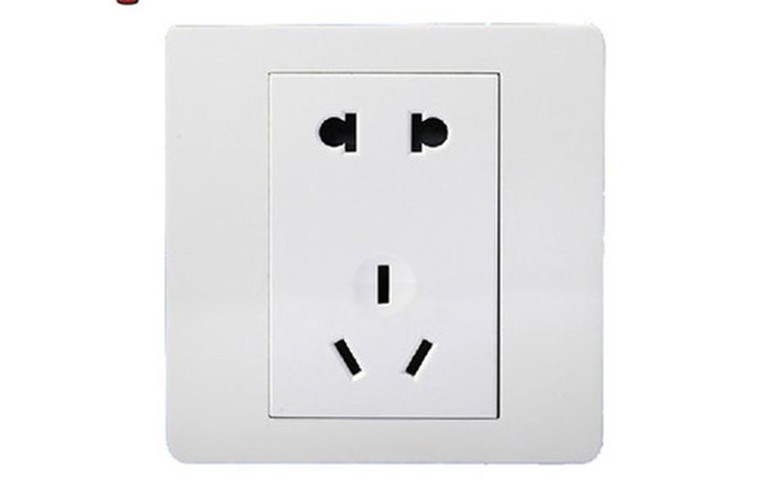

插座是供移动电器设备如电动机、电视机、台灯等连接电源用的。插座有明装和暗装两种。

(1)当交流、直流或不同电压等级的插座安装在同一场所时,应有明显的区别,插座不得互换;配套的插头应按交流、直流或不同电压等级区别使用。不间断电源插座及应急电源插座应设置标识。

(2)插座接线应符合下列规定:

1)对于单相两孔插座,面对插座的右孔或上孔应与相线连接,左孔或下孔应与中性导体(N)连接;对于单相三孔插座,面对插座的右孔应与相线连接,左孔应与中性导体(N)连接。

2)单相三孔、三相四孔及三相五孔插座的保护接地导体(PE)应接在上孔;插座的保护接地导体端子不得与中性导体端子连接;同一场所的三相插座,其接线的相序应一致。

3)保护接地导体(PE)在插座之间不得串联连接。

4)相线与中性导体(N)不应利用插座本体的接线端子转接供电。

(3)插座的安装应符合下列规定:

1)插座安装高度应符合设计要求,同一室内相同规格并列安装的插座高度宜一致。

2)地面插座应紧贴饰面,盖板应固定牢固、密封良好。

3)暗装的插座盒或开关盒应与饰面平齐,盒内干净整洁,无锈蚀,绝缘导线不得裸露在装饰层内;面板应紧贴饰面,四周无缝隙,安装牢固,表面光滑、无碎裂、划伤,装饰帽(板)齐全。

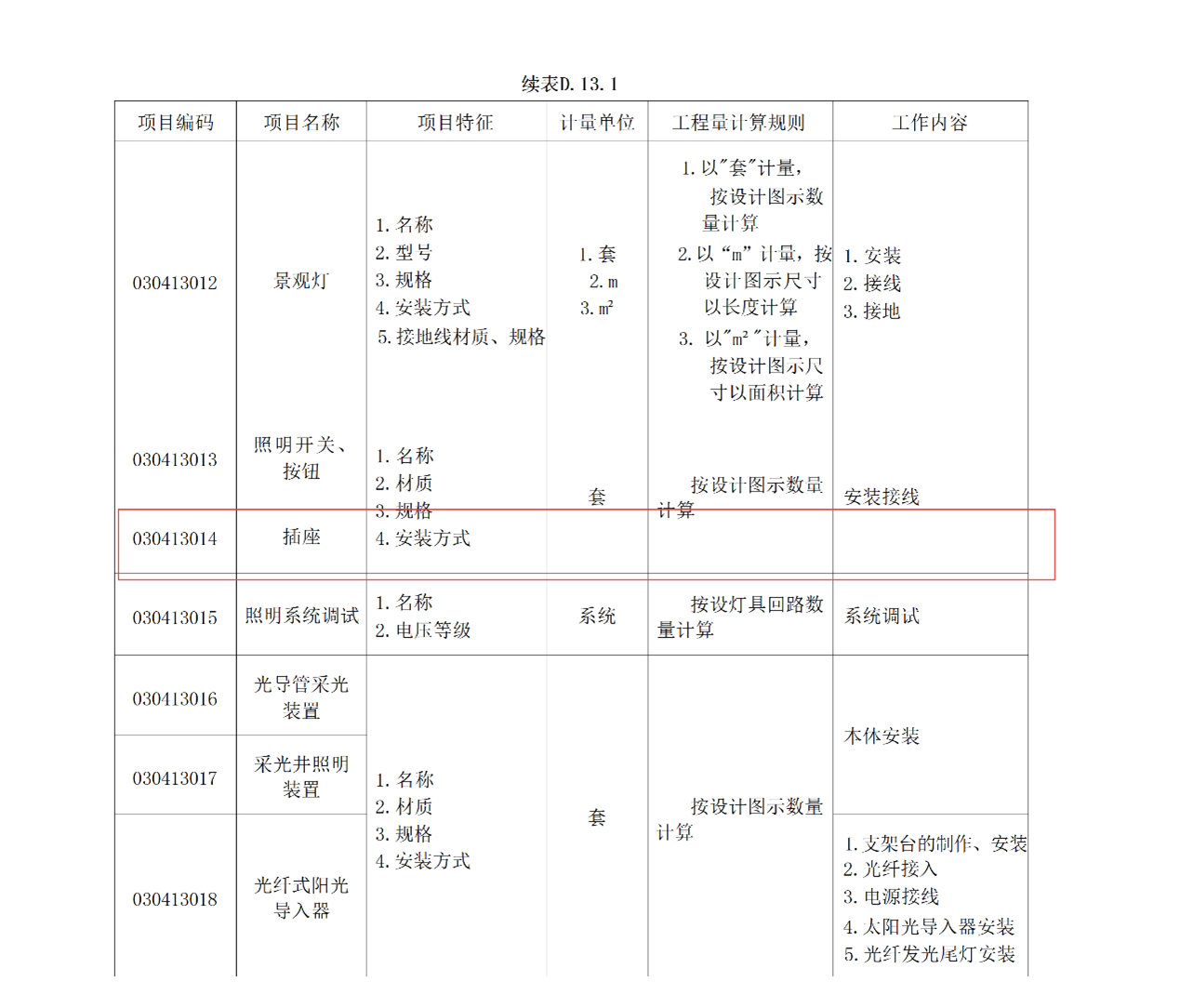

二、清单计量规则

三、案例分析

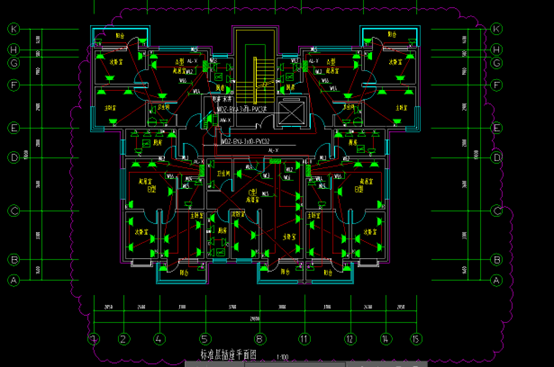

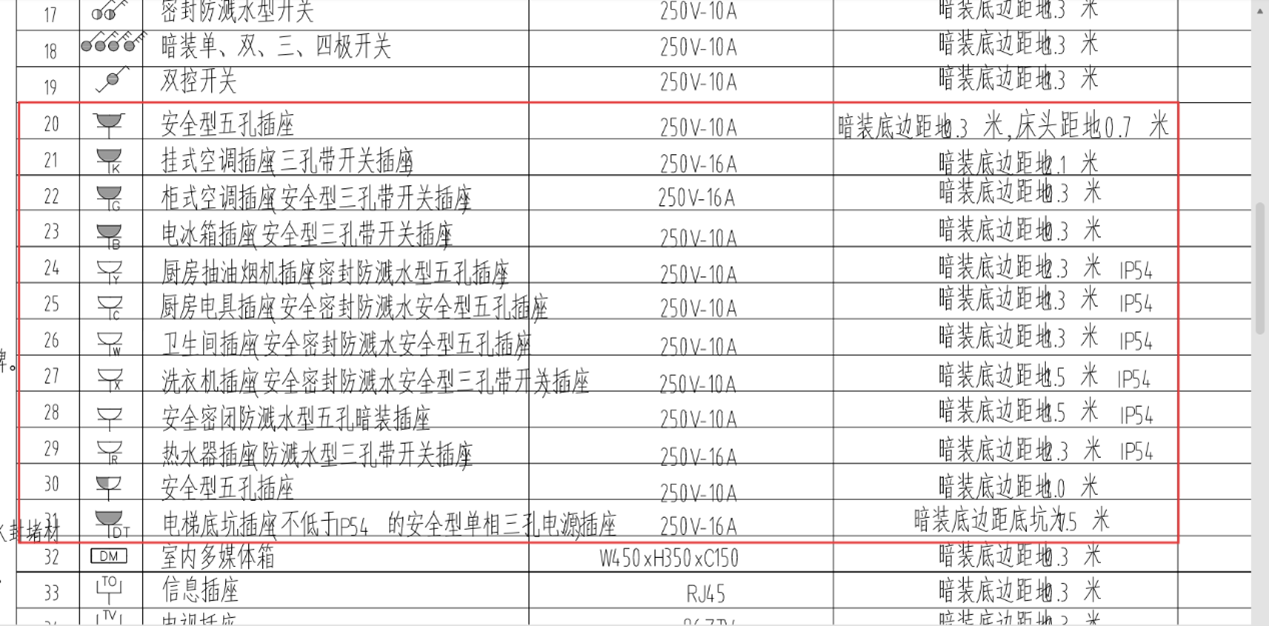

1. 观察标准层插座平面图及电气图例，可见图纸标注了多种插座类型。本案例选取挂式空调插座、厨房抽油烟机插座与电冰箱插座三类为例。

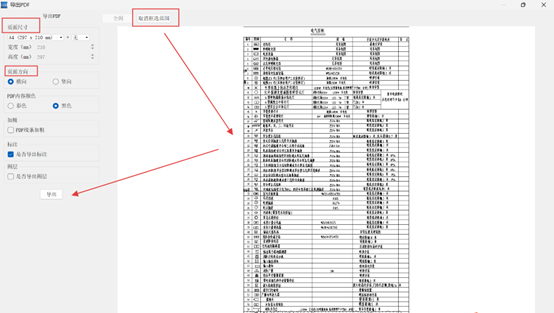

2.为清晰辨识图例，使用CAD快速看图的【导出PDF】功能导出电气图例。导出时需注意精准框选范围、调整页面方向等设置，确保图例清晰可辨

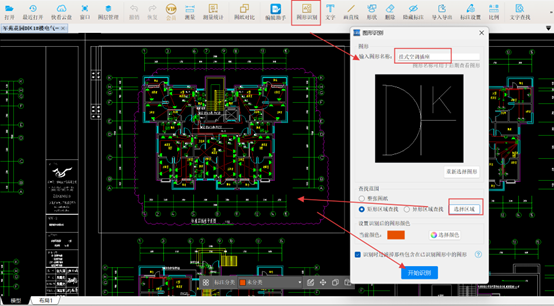

3. 以挂式空调插座为例：启动【图形识别】功能，框选目标图例后右键确认选择。核对图例信息无误，输入图形名称以便后续调用。查找范围选择矩形区域，框选标准层插座平面图后执行识别。

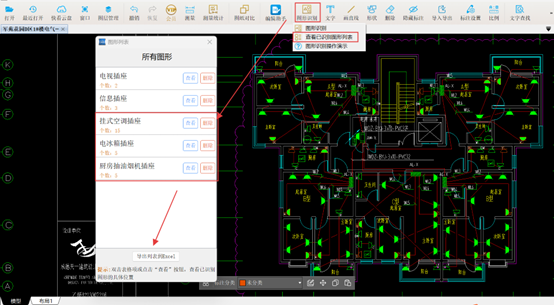

通过【查看已识别图形列表】显示工程量：挂式空调插座15个、厨房抽油烟机插座5个、电冰箱插座5个。

面对电气图纸中大量且多样的插座器具，传统人工计数方式已难以满足效率与准确性的双重要求。CAD快速看图的【图形识别】，通过智能匹配与筛选，实现插座工程量的自动化精准统计。
