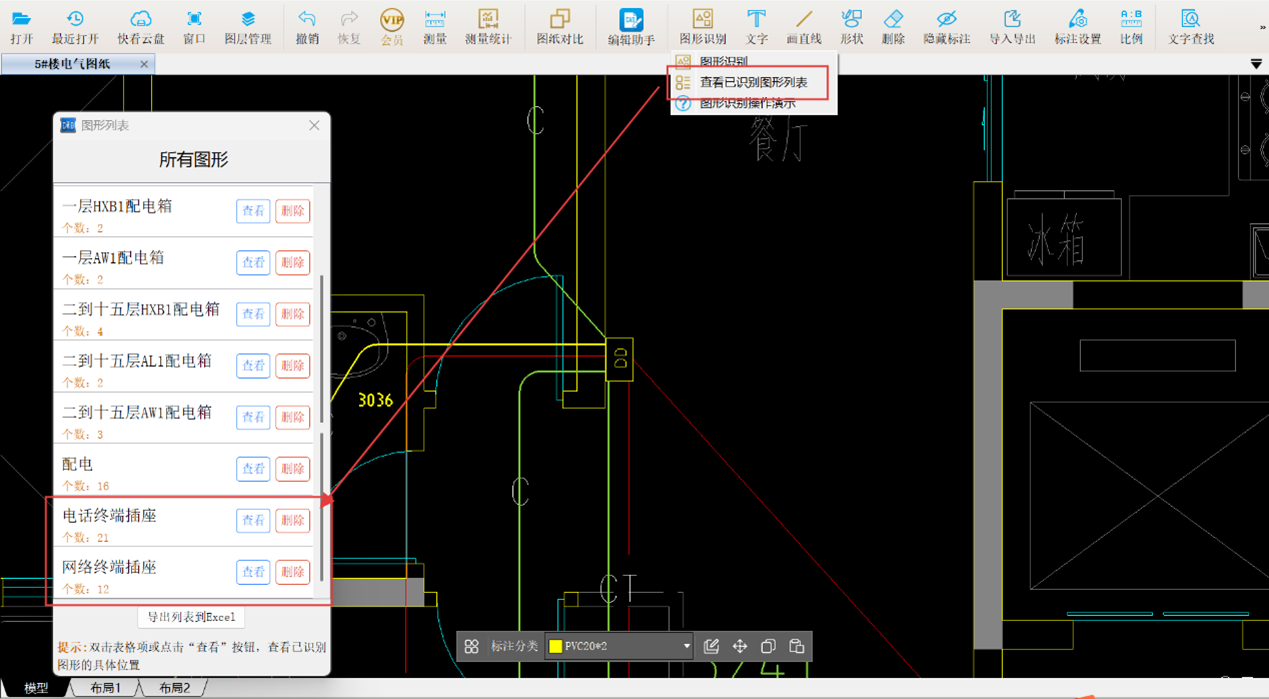

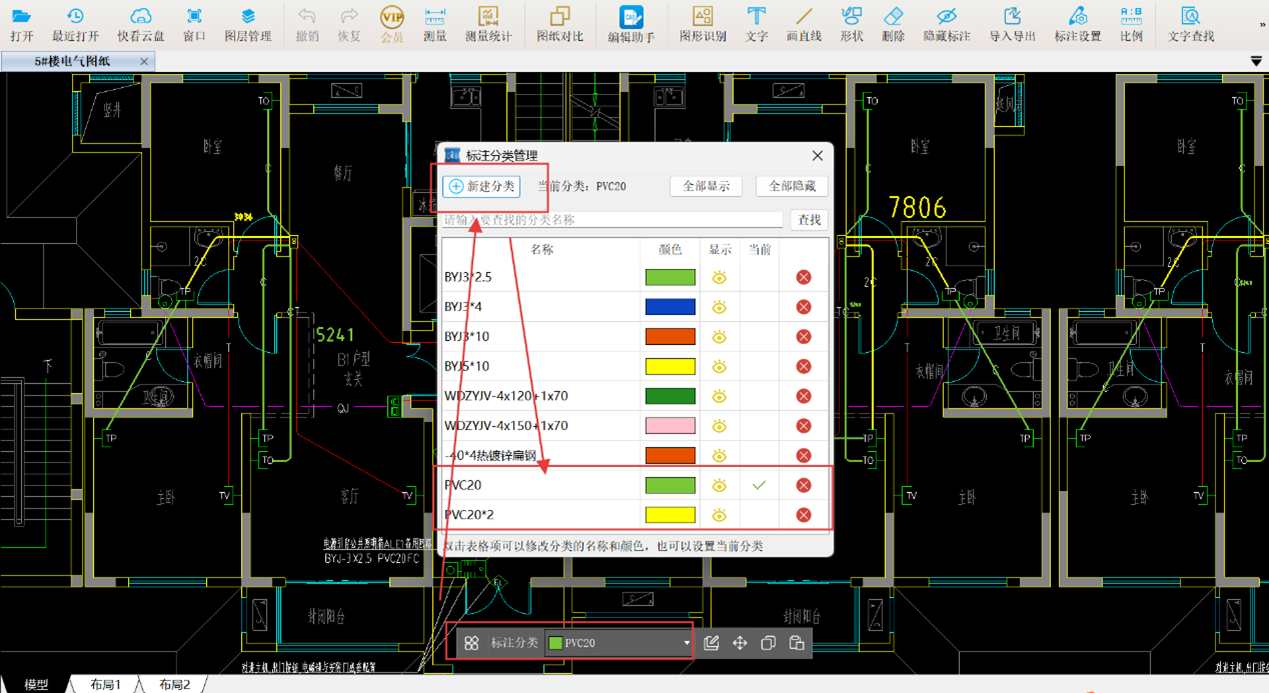

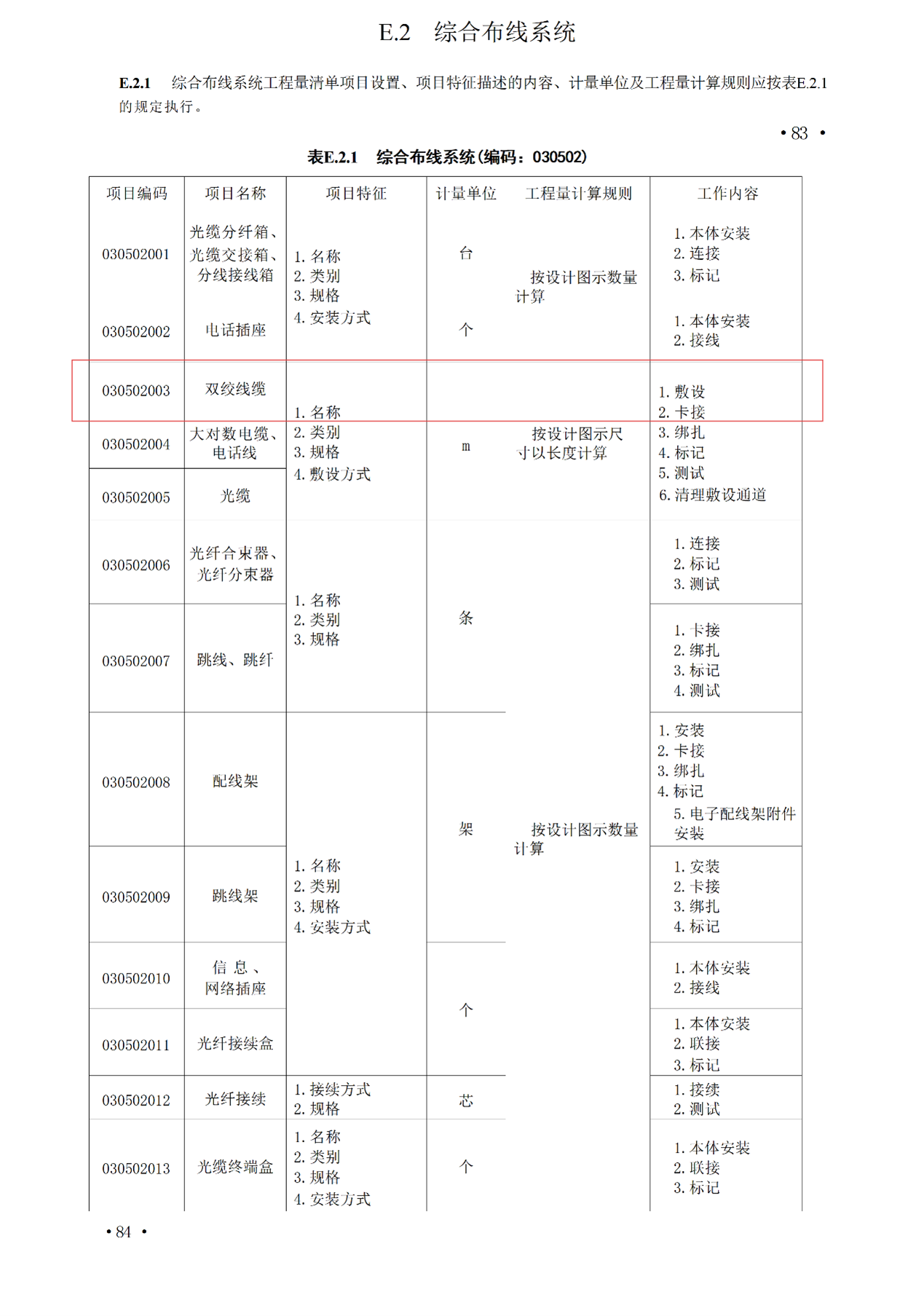

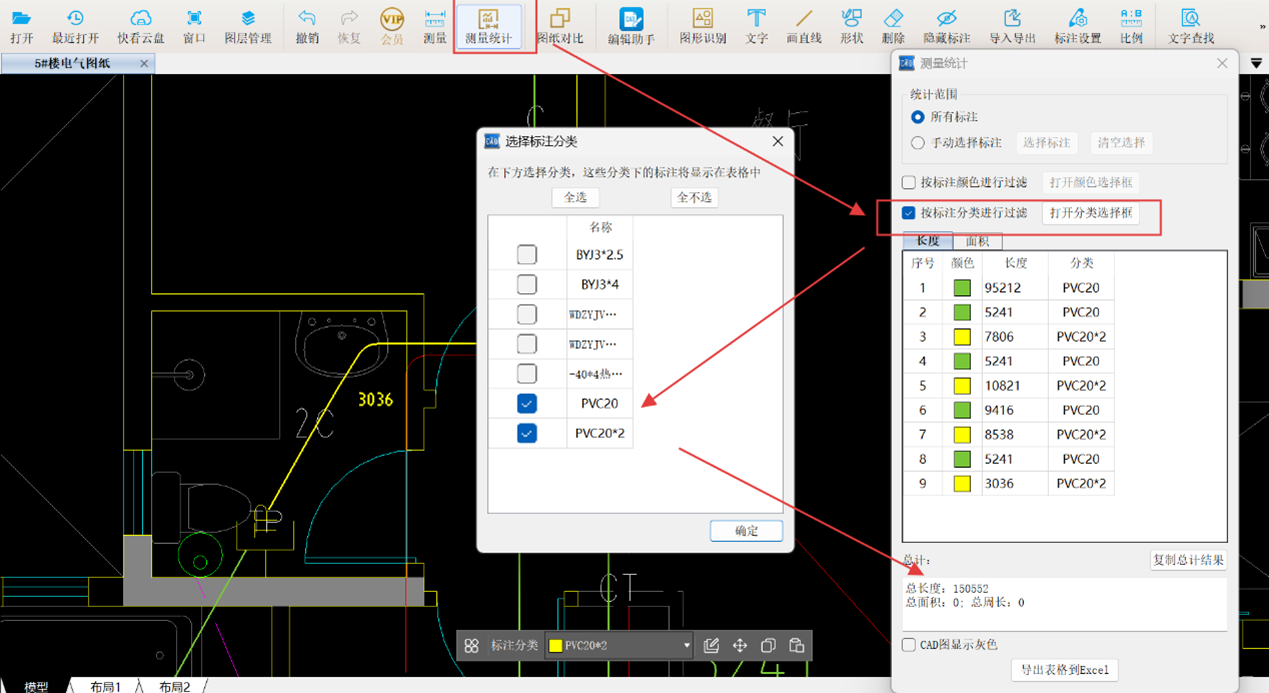

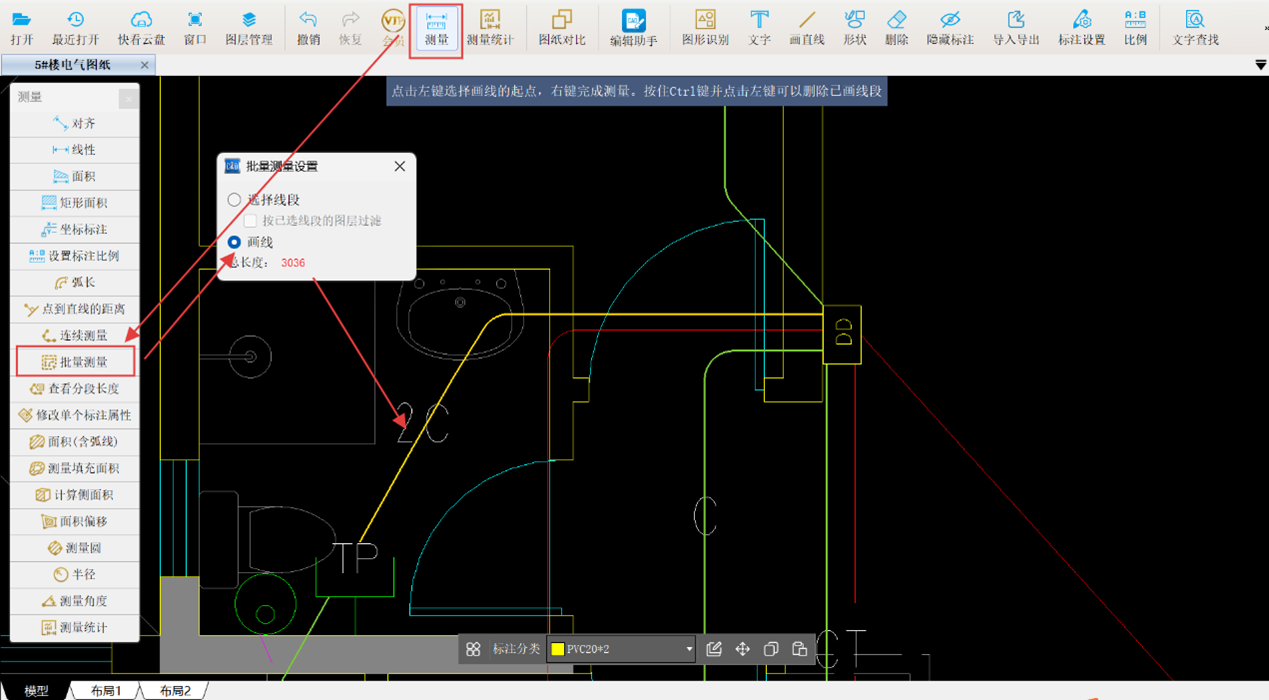

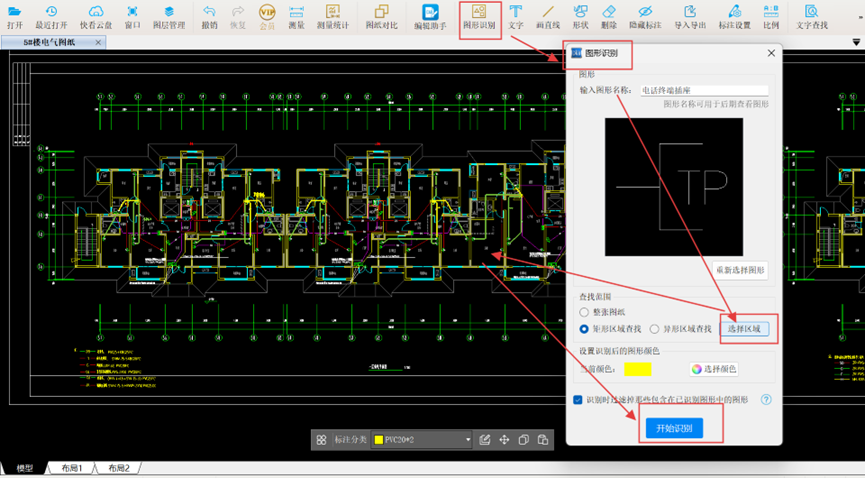

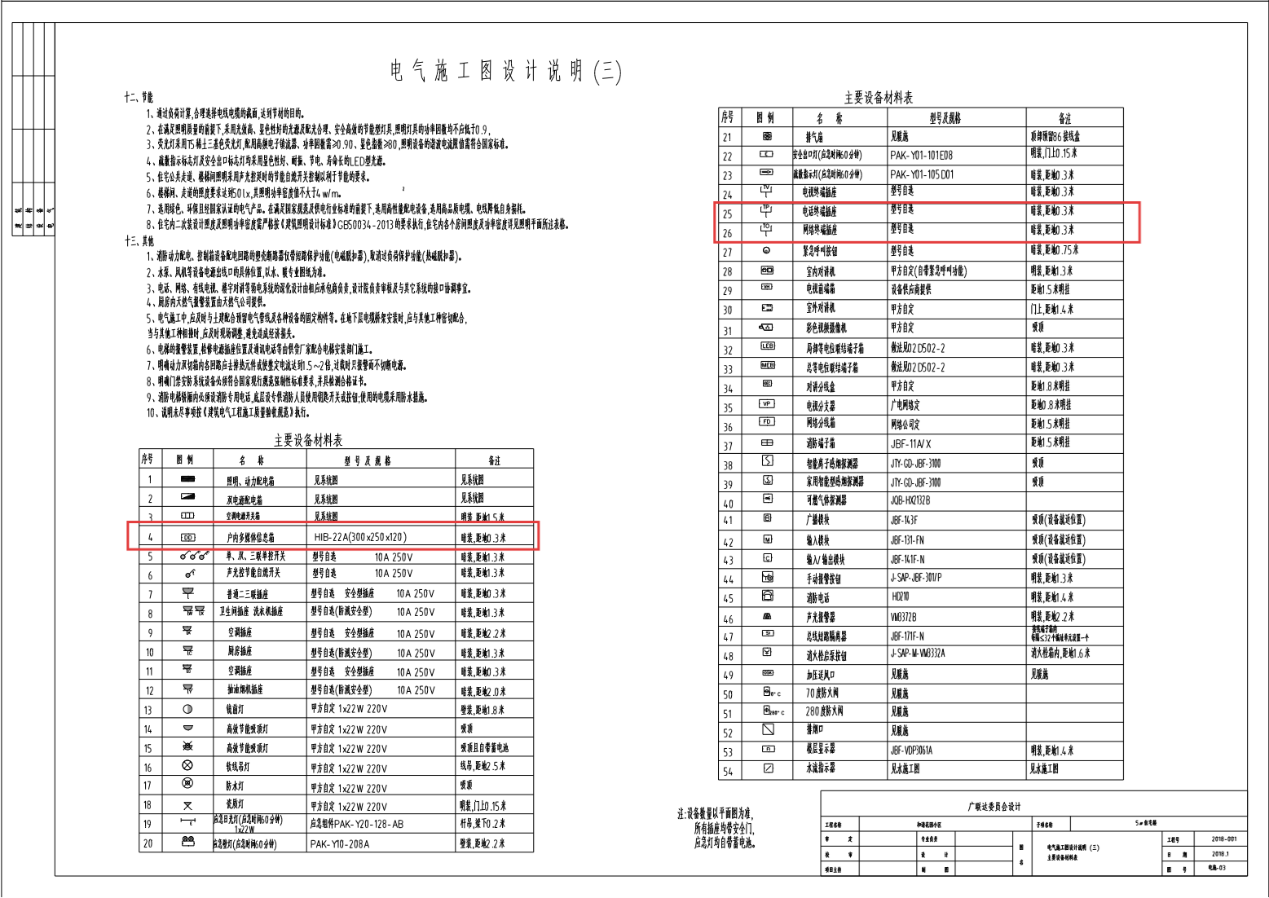

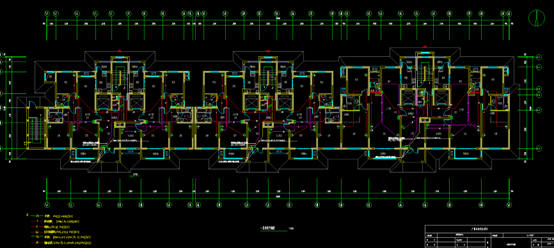

在智能建筑与综合布线系统中，双绞线作为最主流的数据传输介质，其工程量计算总量巨大。传统的手工测量与统计方式耗时费力且易出错，本文系统梳理双绞线工程知识，明确计量规范，并重点介绍运用cad.快速看图【图形识别】与【批量测量】，实现高效、精准的工程量计算。

一、基础知识

网络传输介质及选型常见的网络传输介质有双绞线、同轴电缆、光纤等。网络信息还利用无线电系统、微波无线系统和红外技术等传输。

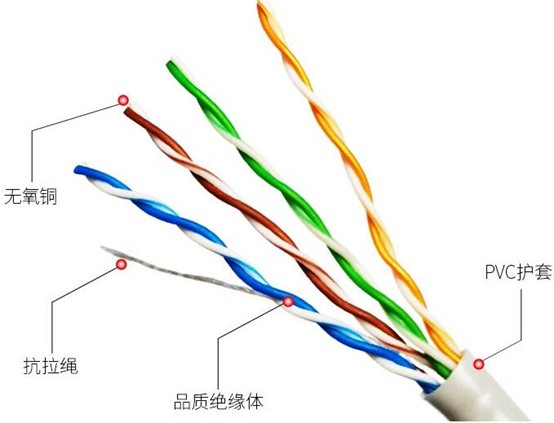

(1)双绞线:双绞线由两条绝缘铜导线排成匀称的螺旋状组成,一对线作为一条通信线路。通常一定数量这样的导线对捆成一个电缆,外面包着硬保护性护套。电缆中可以有多对线,一般包含4个双绞线对,具体为橙1/橙2、蓝4/蓝5、绿6/绿3、棕3/棕白7。

导线对的绞扭可以减少线对之间的电磁干扰,以提供相对稳定的导电特性,电缆的粗细为4.5～17mm不等。双绞线分为屏蔽双绞线和非屏蔽双绞线,与其他传输介质相比,双绞线的传输距离、带宽和数据率有限,当频率增高时,信号衰减增大。

双绞线可以用于传输模拟及数字信号。对于模拟信号,每隔5～6km需要放大器,对于数字信号,每隔 2～3km需要转发器。

双绞线最常用于声音的模拟传输。双绞线的带宽可达268kHz,具有24条音频通道的容量。可以在双绞线上发送数字信号。

双绞线也被广泛用于计算机局域网络的传输介质,在计算机网络使用1-2、3-6两组线对发送和接收数据。双绞线适合用于局域网络内点到点之间的设备连接,但很少用于作为广播方式传输的共用媒体。

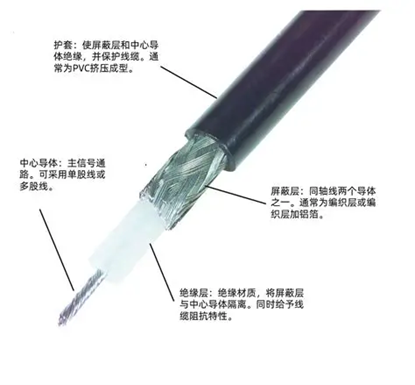

(2)同轴电缆:像双绞线一样,同轴电缆也是由两个导体组成,但其结构不同。由一根空心的外圆柱导体和一根位于中心轴线的内导线组成,内导线和圆柱导体及外界之间用绝缘材料隔开。

同轴电缆可以传输模拟和数字信号。同轴电缆比双绞线有优越的频率特性,可用于较高的频率和数据传输率。与双绞线相比,同轴电缆对干扰和申音不敏感。长途传输模拟信号时,每隔几干米就需要设置一个放大器。如果使用的频率较高,则此距离还要缩短。

同轴电缆广泛地应用于长距离的电话或电报传输、有线电视(电缆电视)、局部网络和短距离系统连接的通信线路等。同轴电缆是长途电话系统中的一种重要传输介质,虽然面临光纤、微波和卫星等传播信道的竞争,但是同轴电缆仍然是普遍应用的介质。利用频分多路复用技术,一条同轴电缆可以同时传送一万多个话音信道。

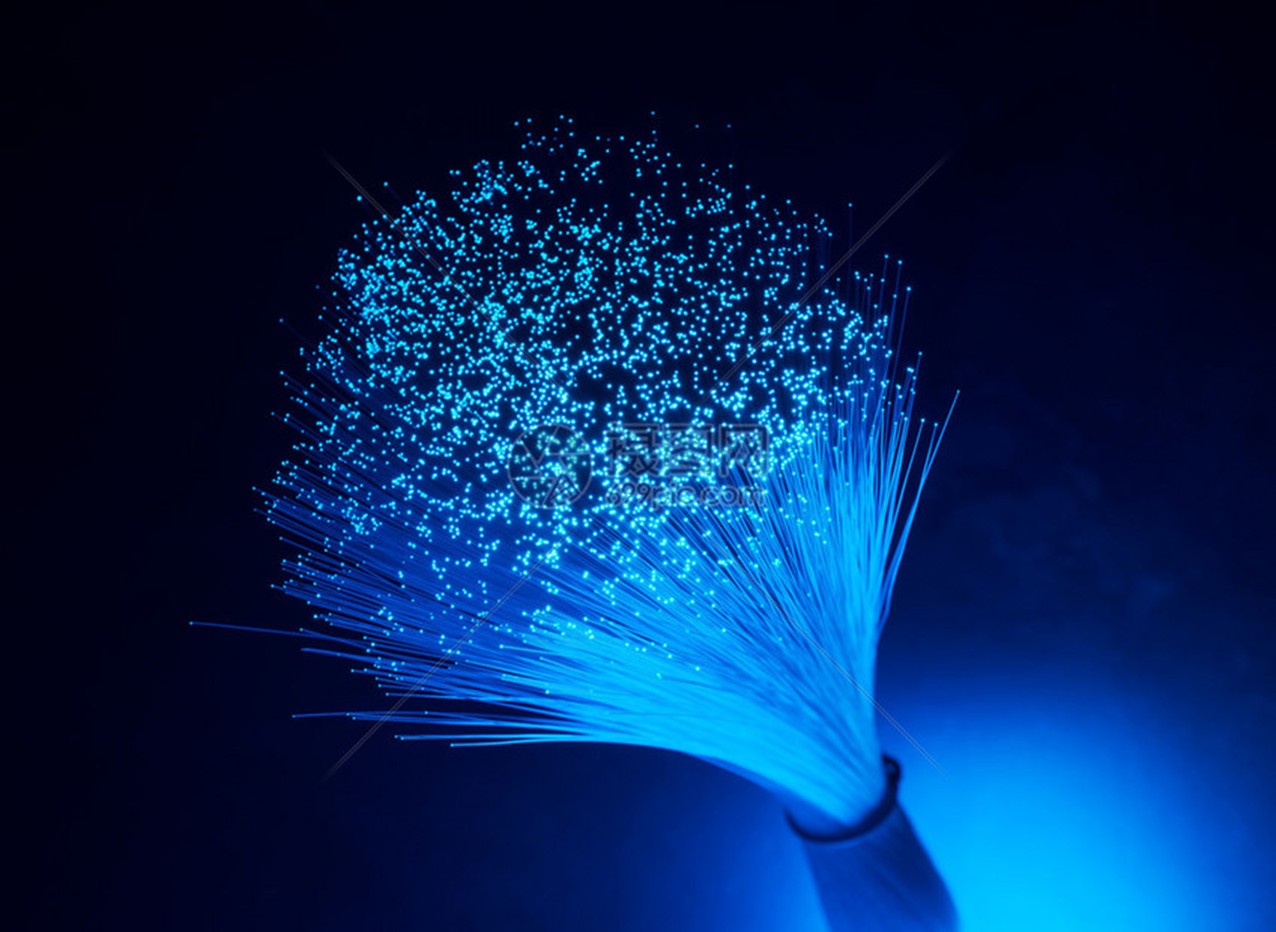

(3)光纤:光纤是光导纤维的简写,多种玻璃和塑料可用于制造光纤。超纯纤维制造成本高,多成分玻璃纤维成本低,损耗稍高。塑料纤维比较便宜,可用作短距离的传输媒质。与其他传输介质比较,光纤的电磁绝缘性能好、信号衰减小、频带宽、传输速度快、传输距离大。光纤由光源、光纤线路和光探测器等三个基本部件组成。

4)无线传输介质:随着智能手机、便携式计算机等移动计算终端的普及,无线网络的重要性显而易见。基于蜂窝电话网技术的3G/4G/5G移动通信网、无线局域网(WiFi)、Zgbee、蓝牙(Bluetooth)以及红外线是当今主要的无线网络技术,另外,在物联网技术中广泛应用的RFID也使用了无线网络技术。所有的无线网络都是采用无线传输介质构建的。

无线通信的介质可分为无线电波、微波和红外线。
