管道支吊架工程量计算

管道支吊架工程量计算

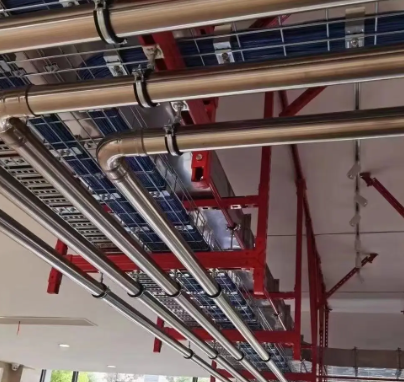

给排水工程中，管道的敷设方式通常为梁下吊装，不同专业的管道交叉，排列，派生出了联合支吊架，同时随着抗震安全要求的提升，也催生出了抗震支架这个新兴的事物，今天结合建工计算器，给大家分享管道支吊架的相关内容。

一、按承载功能分类

1、承重支吊架，承受管道自重及介质重量，通常位于水平管道、垂直管道底部支撑。

2、限位支吊架，限制管道径向/轴向位移，通常位于设备接口处、管道转弯处、伸缩节两侧。

3、防振支吊架，吸收管道振动能量，通常位于泵、压缩机出口管道、蒸汽管道。

二、按安装结构形式分类

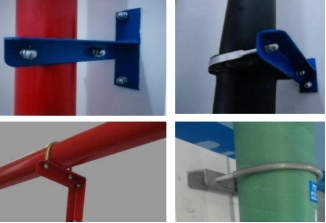

1、支架类，主要分为：滑动支架；管道可沿支撑面滑动，适用于高温管道伸缩；滚动支架：通过滚轮减少摩擦，适用于大直径、重负荷管道；托架式支架：焊接/ 螺栓固定在梁、楼板上，承载能力强

2、吊架类，吊杆为如圆钢、角钢，无减振功能，适用于常温、小直径管道

3、托架与卡箍类，用于辅助固定，增强稳定性

三、河南16定额中关于支吊架和成品管卡怎么区分？【重点】

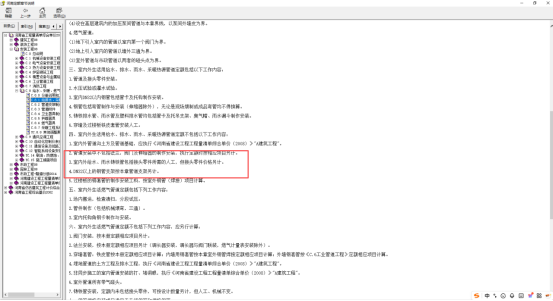

1、目前还是依照2008定额的界定原则（2008定额8册124页）

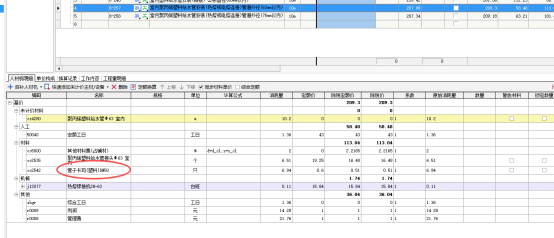

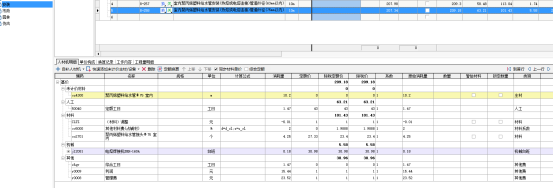

2、De20（DN15）-De63（DN50）按照成品管卡描述到管子清单内，并且按照10分册后面的附录的含量组价，个人倾向于简便计算按照水平管子含量，（可根据实际情况占比考量，但是不要因为管卡水平管和立管含量不同而列为两个清单分别组价）

3、De75（DN65）（含本身）以上管子按照支架KG另外发出清单量

4、对于地库大量水平管段，比如虽然也是De63（DN50）的管段，其实也是应该按照支架KG统计清单量（也可考虑在结算环节踏勘现场，按照实际发生）

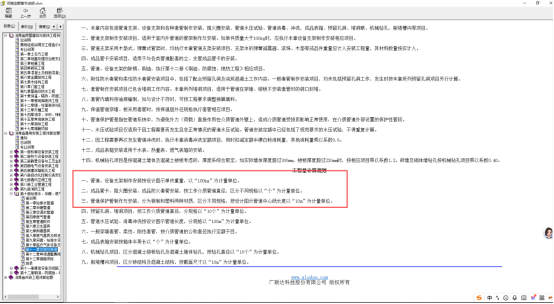

四、河南16定额中，关于管道支架的计算规则

五、建工计算器管道支架计算实例

通过测量CAD图纸，我们知道，DN125镀锌钢管，沿墙安装，长度168.75米；DN200镀锌钢管，距顶板1米，吊装，长度为273.32米，求管道支吊架重量。

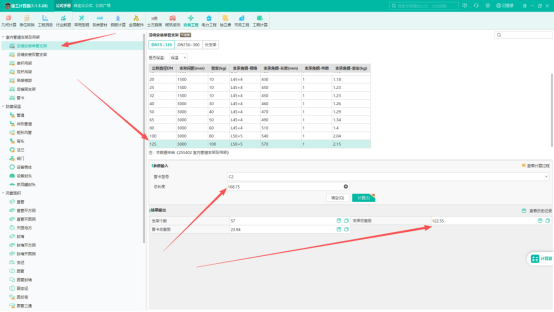

首先，我们来看DN125镀锌钢管支架重量（打开建工计算器，支吊架篇章）：输入相关参数后，点击计算，然后保存记录

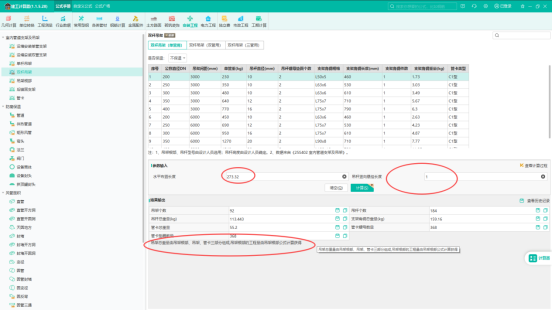

其次，我们来看DN200镀锌钢管支架重量（打开建工计算器，支吊架篇章），输入参数后点击计算，然后保存记录

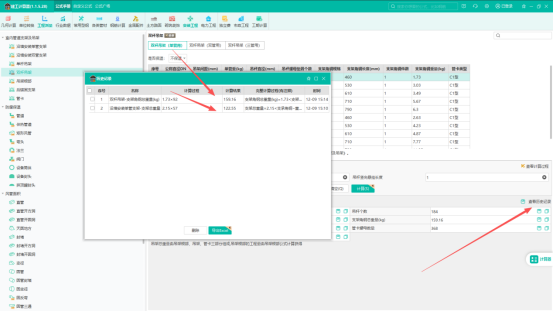

最后，我们查看历史记录，可以看到每种吊架的重量，导出表格后求和即可

通过以上定额规则的梳理与建工计算器的实际应用演示，能够帮助大家快速、准确地完成管道支吊架的计算工作，有效提升工程计价效率与准确性，为给排水工程的成本管控提供有力支持。
