电力电缆的长度计算按照设计图示尺寸，以单根总长度加预留长度为准，单位为米。借助CAD快速看图的【连续测量】和【形状】，可以迅速且精确地完成各类电力干线的工程量计算，从而大幅提升工作效率。

一、基础知识

电缆对于一般工业和民用安装工程,常用电缆按用途可分为电力电缆、控制电缆、通信电缆,其中电力电缆用于动力和照明电能的传输和分配;控制电缆用于控制、操作、测量等电气设备、器具、装置之间的连接;通信电缆用于音频、视频模拟或数字信号的传输等。

电力电缆

电力电缆是用于传输和分配电能的一种电缆,电力电缆的使用电压范围宽,可从几百伏到几干伏,并具有防潮、防腐蚀、防损伤、节约空间、易敷设、运行简单方便等特点,广泛用于电力系统、工矿企业、高层建筑及各行各业中。

1.按电压等级,电力电缆可分为低压、中压、高压和超高压。

2.按敷设方式和使用性质,电力电缆可分为普通电缆、直埋电缆、海底电缆、架空电缆、矿山井下用电缆和阻燃电缆等种类。

3.按绝缘方式,电力电缆可分为聚氯乙烯绝缘、交联聚乙烯绝缘、油浸纸绝缘、橡皮绝缘和矿物绝缘等。

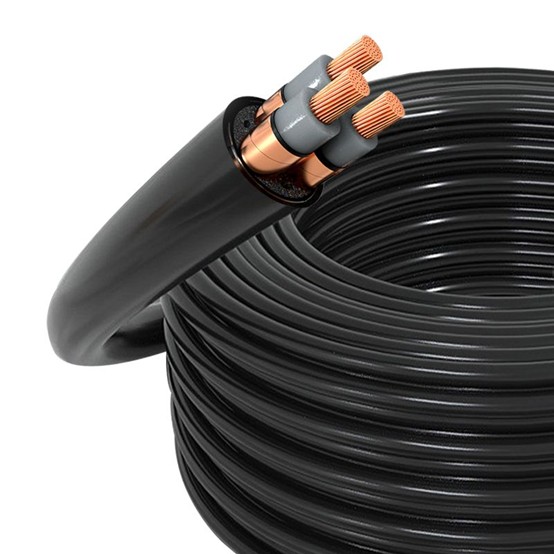

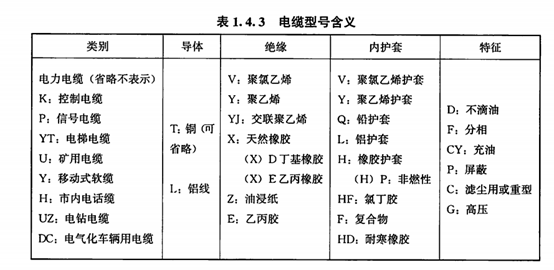

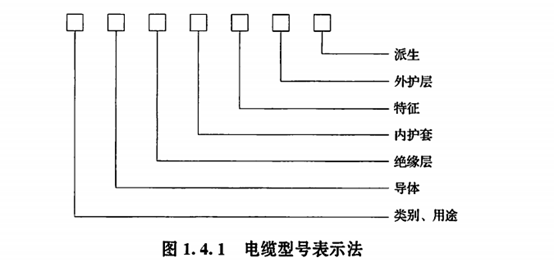

电缆型号表示法。电缆型号的内容包含用途类别、绝缘材料、导体材料、铠装保护层等,电缆型号含义如表1.4.3所示,一般型号表示如图1.4.1所示。

二、清单计量规则

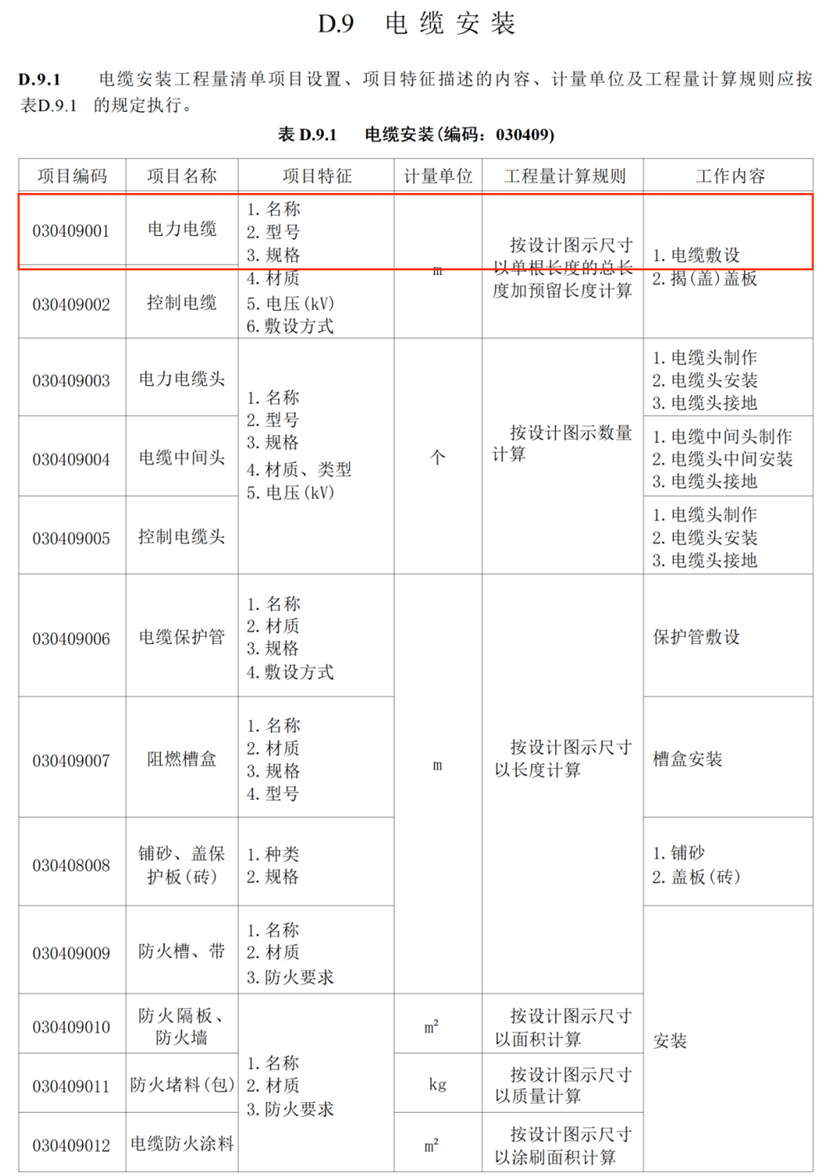

三、案例分析

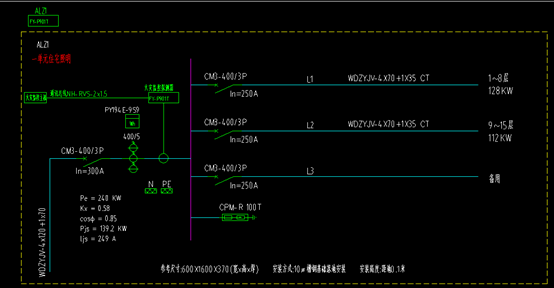

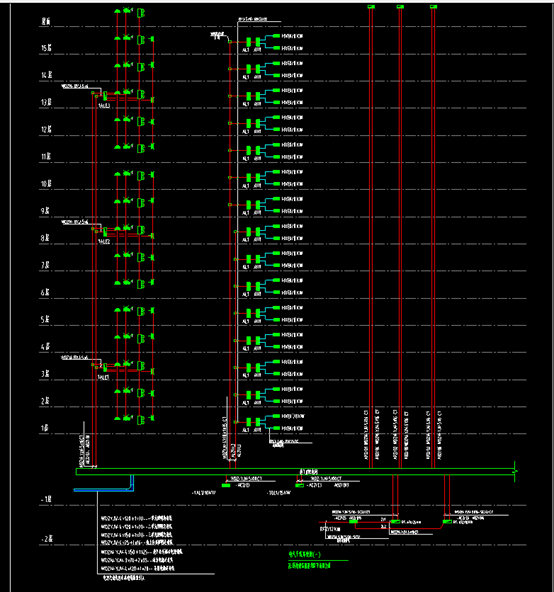

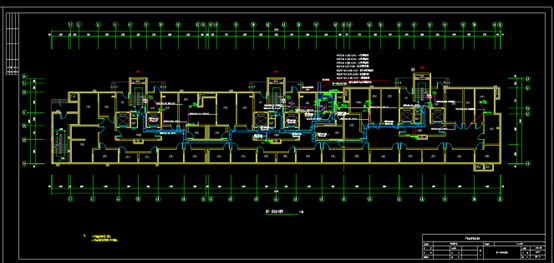

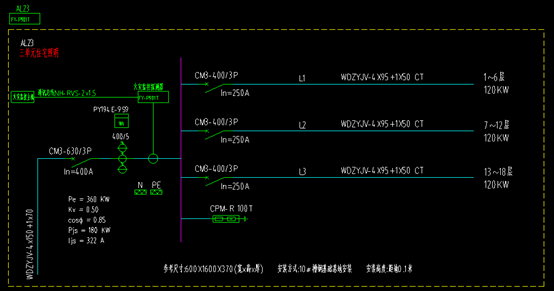

1.观察地下一层动力平面图、电气干线系统图(一)、配电箱图，以WDZYJV-4x120+1x70--一单元照明总进线和WDZYJV-4x150+1x70--三单元照明总进线为例。

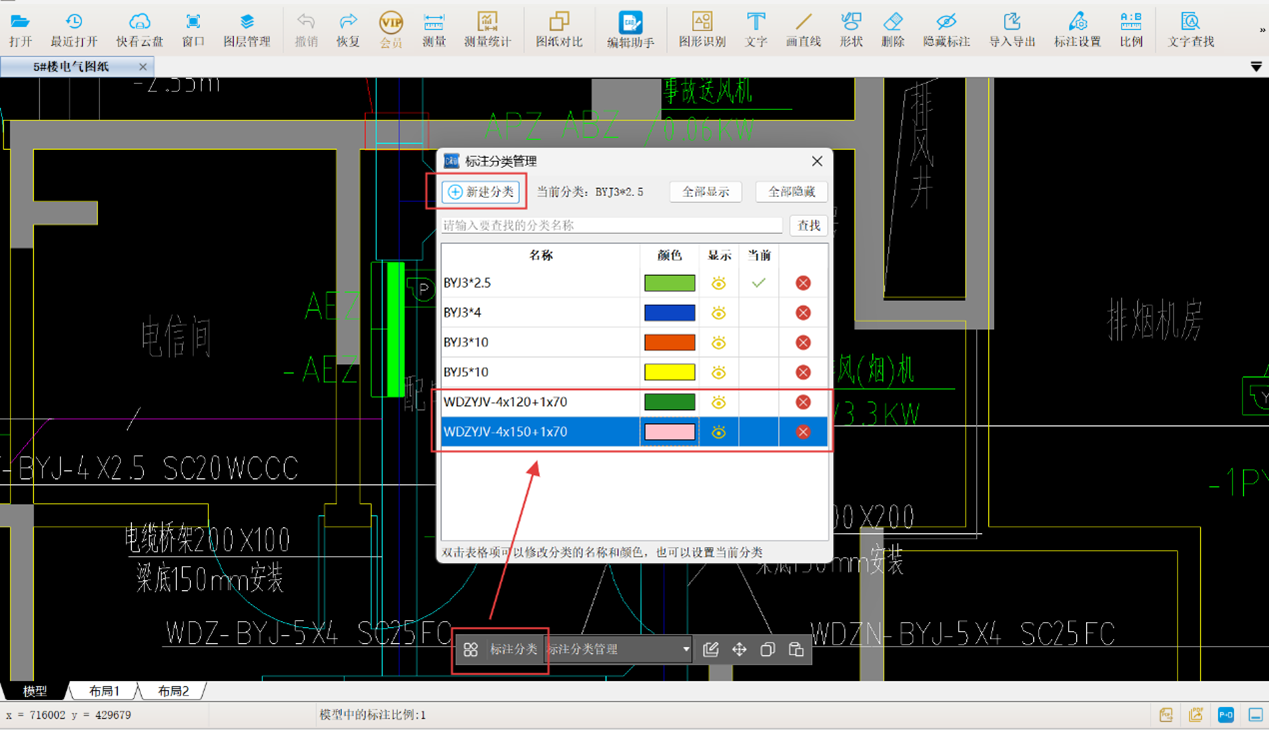

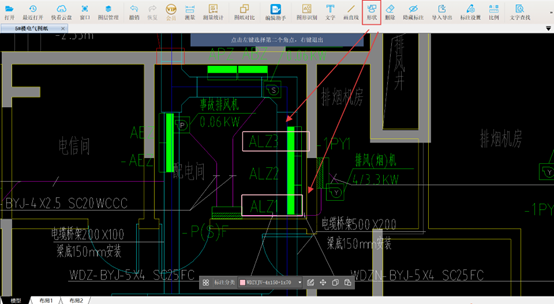

2. 在本案例中，需计算两种电力电缆。使用CAD快速看图中的【标注分类管理】功能新建图层，其中绿色代表WDZYJV-4x120+1x70，粉色代表WDZYJV-4x150+1x70。为明确配电箱位置，可通过【形状】功能标注配电箱ALZ1和ALZ3。

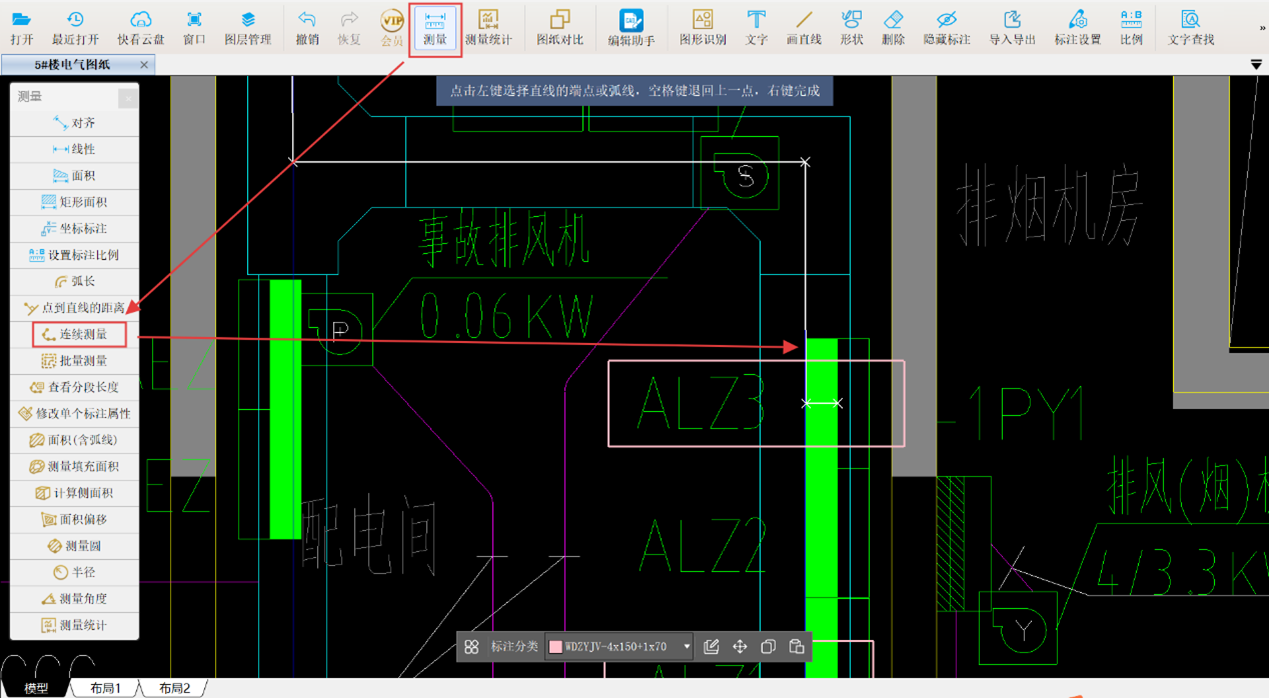

3. 首先计算水平电力电缆的净长。利用CAD快速看图的【连续测量】功能，沿桥架中心线测量至一单元照明配电箱AL1的中心点，测量结束后右键自动计算线段长度并进行标注。

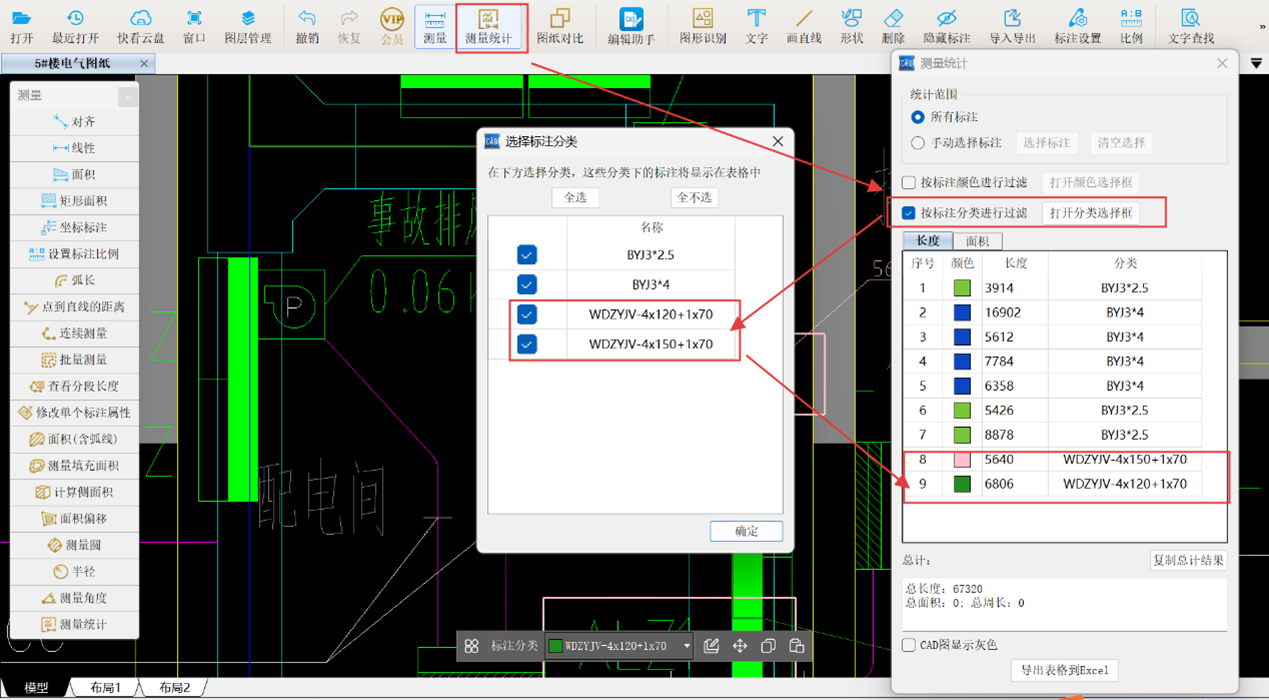

所有电力电缆绘制完成后，使用【测量统计】功能，勾选“按标注分类进行过滤”。如图所示，WDZYJV-4x120+1x70的水平净长为6.806米，WDZYJV-4x150+1x70的水平净长为5.64米。

4. 竖向电力电缆的净长计算如下：

WDZYJV-4x120+1x70：5.1（楼层高度）-0.65（桥架顶板高度）-0.1（配电箱离地高度）-1.6（配电箱高度）=2.75米

WDZYJV-4x150+1x70：5.1（楼层高度）-0.65（桥架距顶板高度）-0.1（配电箱离地高度）-1.6（配电箱高度）=2.75米

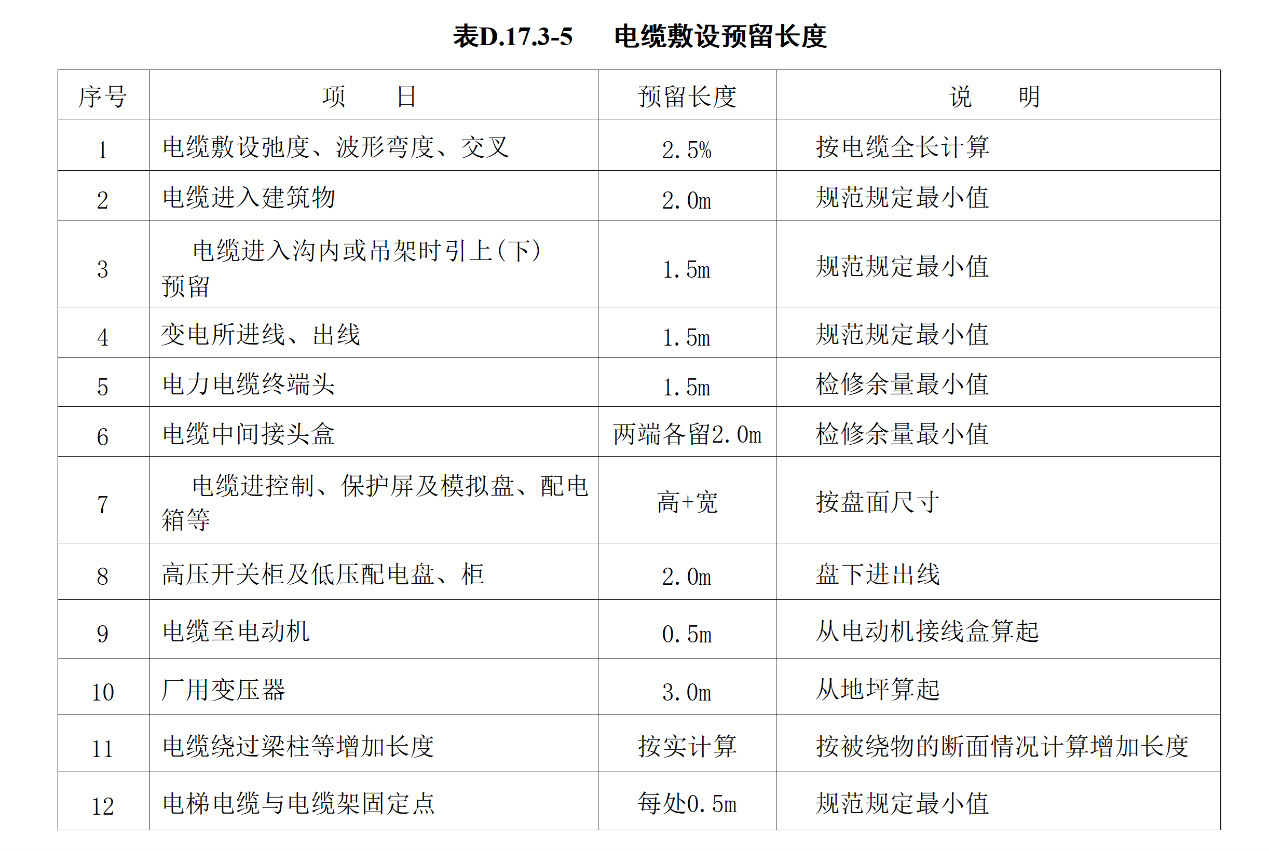

根据定额规则，电力电缆总长计算：（水平电力干线净长+竖向电力干线净长）*1.025（电缆敷设弛度、波形弯度、交叉）+1.5（电力电缆终端头）+2（高压开关柜及低压配电盘、柜）+【0.6+1.6】（电缆进控制、保护屏及模拟盘等）。

WDZYJV-4x120+1x70：（6.806+2.75）*1.025+1.5+2+（0.6+1.6）=15.50米

WDZYJV-4x150+1x70：（5.64+2.75）*1.025+1.5+2+（0.6+1.6）=14.30米

单根：WDZYJV-120：15.5*4=62米

WDZYJV-70：15.5+14.3=29.8米

WDZYJV-150：14.3*4=57.2米

电力电缆长度计量。通过CAD快速看图【连续测量】和【形状】快速测量水平电力电缆长度，再加上竖向电力电缆长度，实现了“测量即计算，所见即所得”的高效工作模式。
