电缆桥架工程量轻松搞定，鸿鹄CAD打造算量新体验

电缆桥架工程量轻松搞定，鸿鹄CAD打造算量新体验

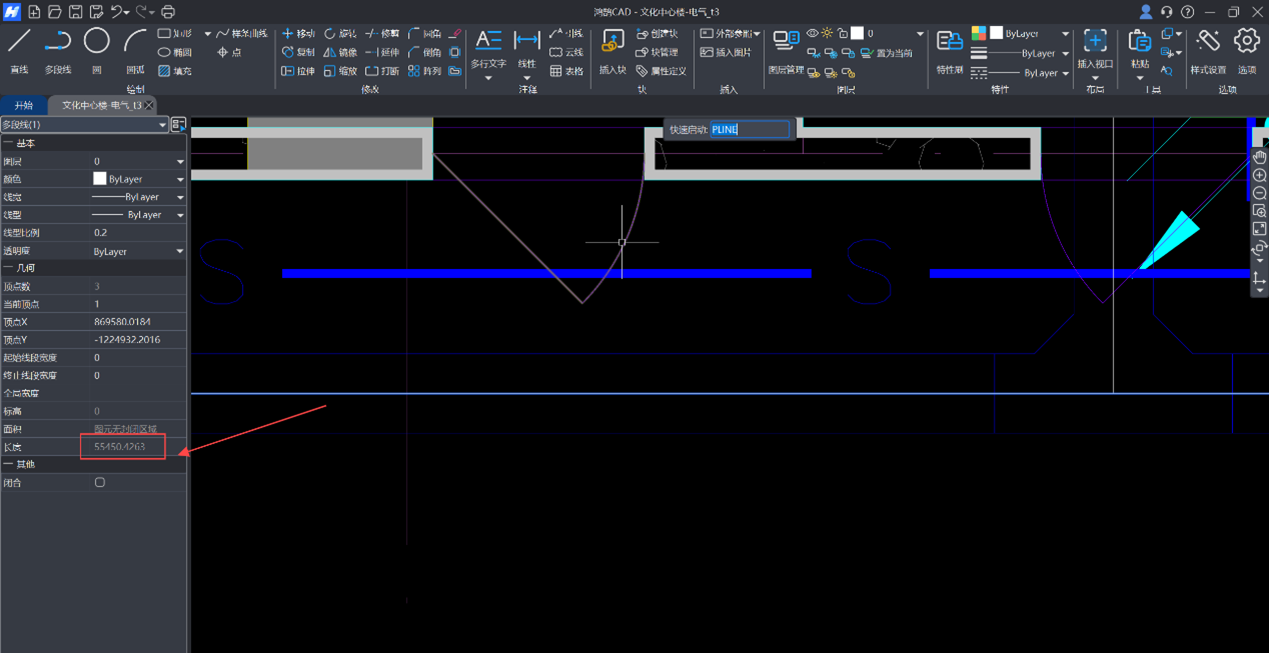

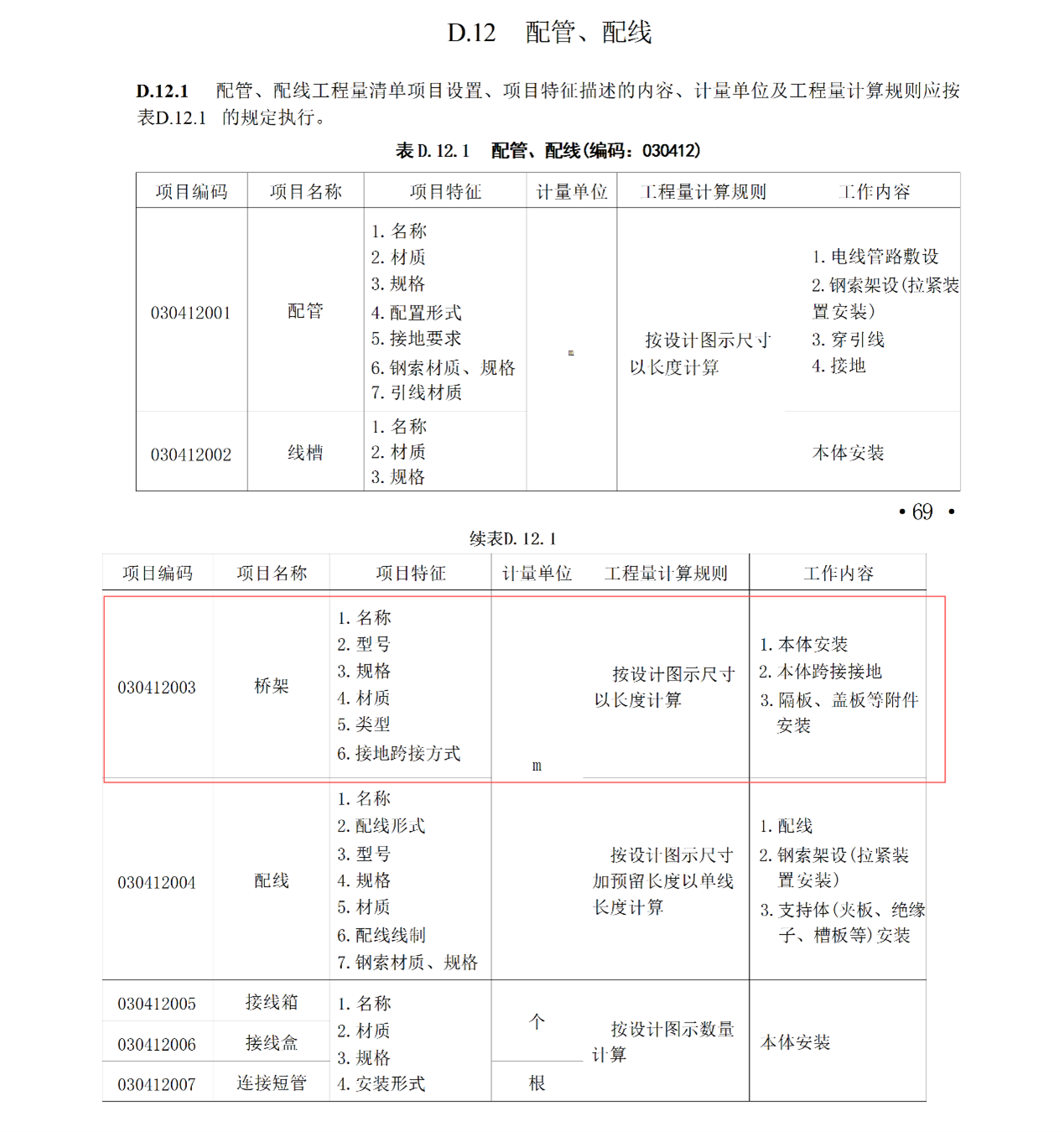

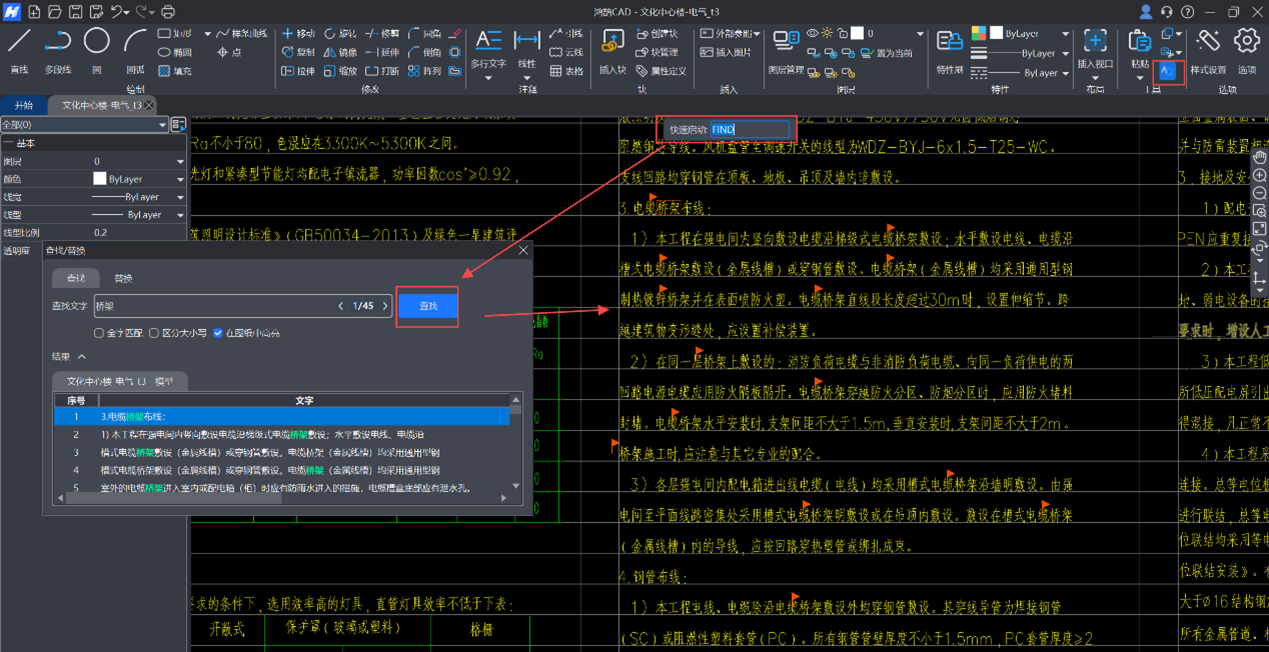

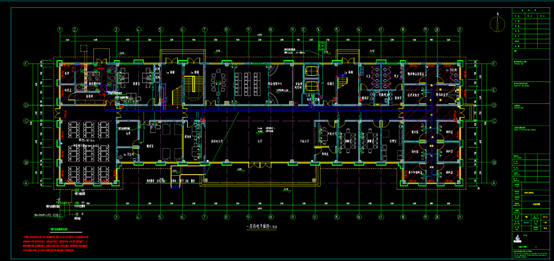

在现代建筑中，电缆桥架工程量的计算需要同时考虑水平桥架和竖向桥架，而传统方法难以直观统计。鸿鹄CAD通过【多段线（PL）】结合平面与标高信息的方法，能够精准计算桥架的工程量，一键获取真实长度。

一、基础知识

桥架

桥架由托盘、梯架的直线段、非直线段、附件以及支吊架组合构成,用于支撑电缆的具有连接的刚性结构系统,广泛应用在发电厂、变电站、工矿企业、各类高层建筑、大型建筑及各种电缆密集场所或电气竖井内,集中敷设电缆,使电缆安全可靠运行,减少外力对电缆的损害并方便维修。电缆桥架具有制作工厂化、系列化、质量容易控制、安装方便等优点。

桥架按制造材料分类分为钢制桥架、铝合金桥架、玻璃钢阻燃桥架等,按结构形式分为梯级式、托盘式、槽式(槽盒)、组合式。

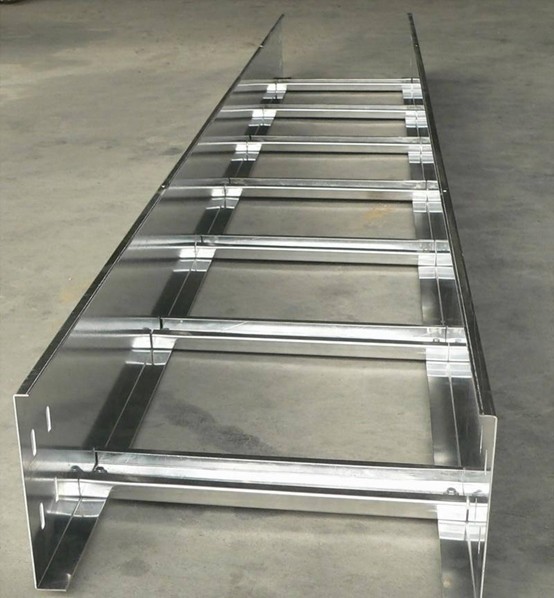

托盘指带有连续底盘和翻边但没有盖子的电缆支撑物。梯架指带有牢固地固定在纵向主支撑组件上的一系列横向支撑构件的电缆支撑物。槽盒指用于将绝缘导线、电缆、软电线完全包围起来且带有可移动盖子的底座组成的封闭外壳。

电缆托盘、梯架布线适用于电缆数量较多或较集中的场所;金属槽盒布线一般适用于正常环境的室内明敷工程,不宜在有严重腐蚀及宜受严重机械损伤的场所采用。有盖的封闭金属槽盒可在建筑物顶棚内敷设;难燃封闭槽盒用于电缆防火保护,属轻型封闭式,能阻断燃烧火焰,能维持盒内电缆正常的工作,并具有耐腐蚀、耐油、耐水、强度高、安装简便等优点,适合含潮湿、盐雾、有化学气体和严寒、酷热等各种环境条件下使用,或应用于发电厂、变电所、供电隧道、工矿企业等电缆密集场所,以防止电缆着火延燃和满足重要电缆回路防火、耐火分隔。
