排水支管工程量计量-批量测量快速搞定密集区域

排水支管工程量计量-批量测量快速搞定密集区域

在卫生间、厨房等器具密集区域，排水支管数量众多，手动逐段测量效率极低。借助CAD快速看图的功能，可框选并标记区域内所有排水支管，并按管径分类汇总，显著提升密集区域排水支管的计量速度。

一、基础知识

室内排水系统组成室内排水系统的基本要求是迅速通畅地排除建筑内部的污废水,保证排水系统在气压波动下不致使水封破坏。其组成包括以下几部分:

(1)排水管道系统,由排水横支管、排水立管、埋地干管和排出管组成。排水横支管将卫生器具或其他设备汇集的污水排到立管;排水立管是连接各排水支管的垂直总管;埋地干管连接各排水立管;排出管将室内污水排到室外第一个检查井。

(2)通气管道系统,其作用是使室内排水管与大气相通,减少排水管内空气的压力波动,保护存水弯的水封不被破坏。常用的形式有器具通气管、环形通气管、安全通气管、专用通气管、结合通气管等。

(3)卫生器具或生产设备受水器,是排水系统的起点。

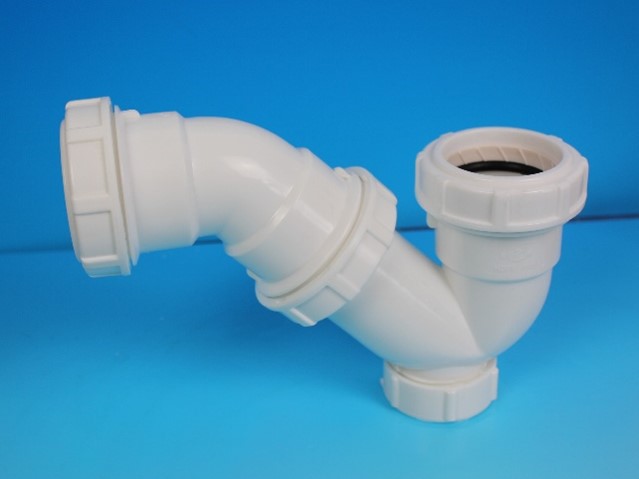

(4)存水弯,是连接在卫生器具与排水支管之间的管件,防止排水管内腐臭、有害气体、虫类等通过排水管进人室内。如果卫生器具本身有存水弯,则不再安装。

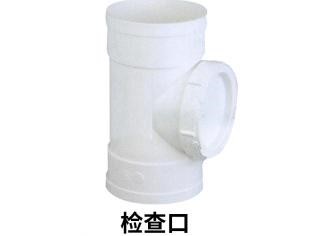

(5)清通设备,是疏通排水管道的设备。包括检查口、清扫口和室内检查井。

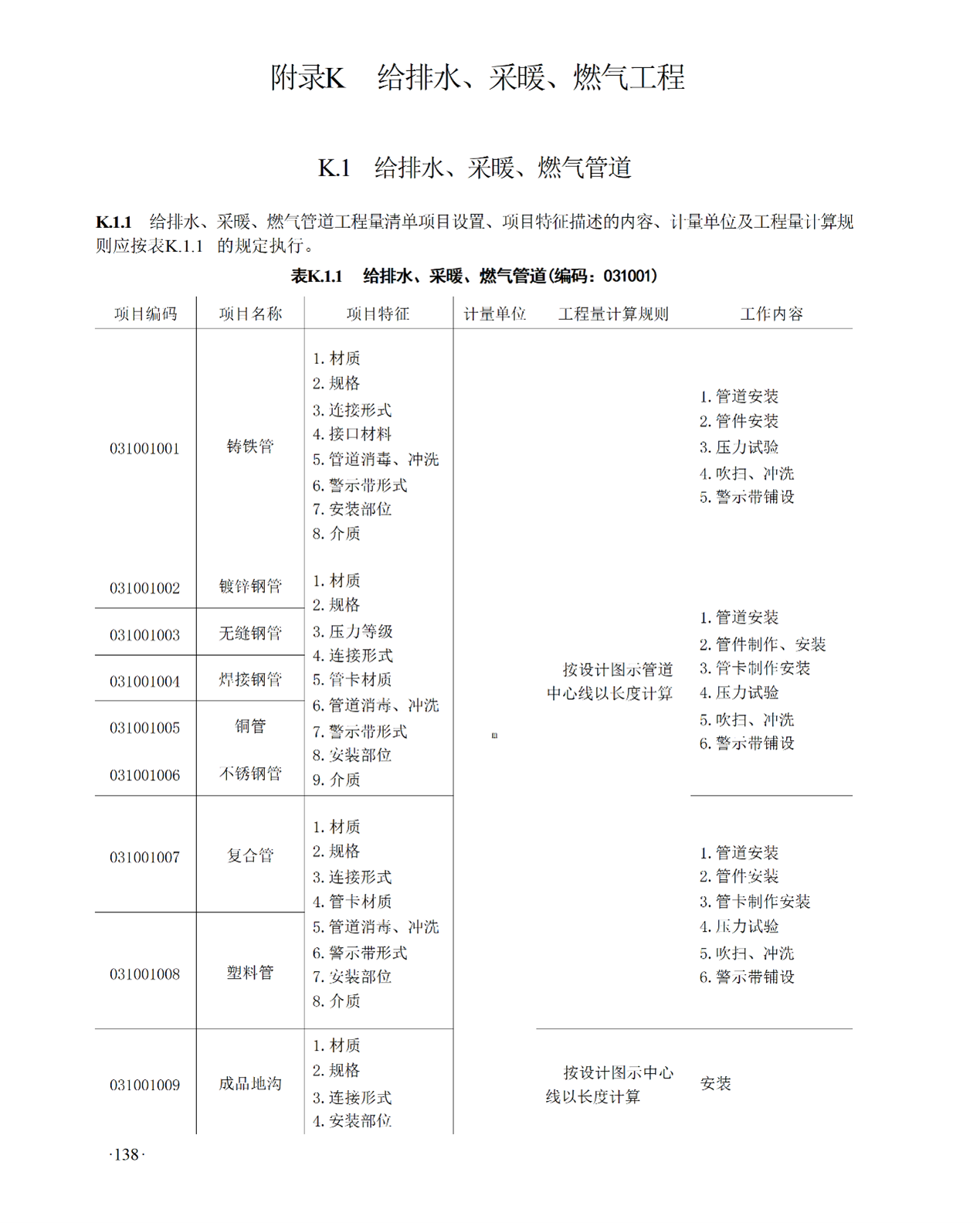

二、清单计量规则

三、案例分析

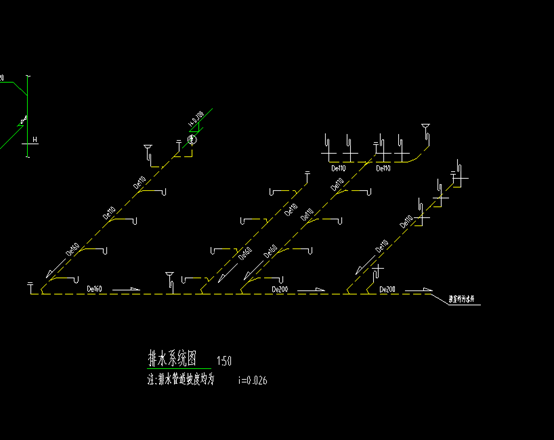

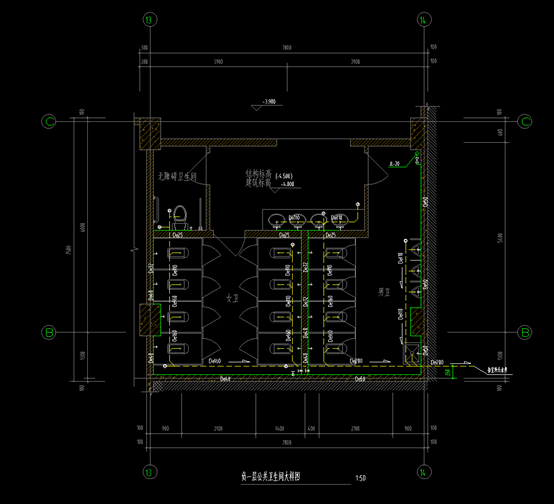

1.观察负一层公共卫生间大样图和排水系统图，其中有三种管径，分别是De110、De160和De200。

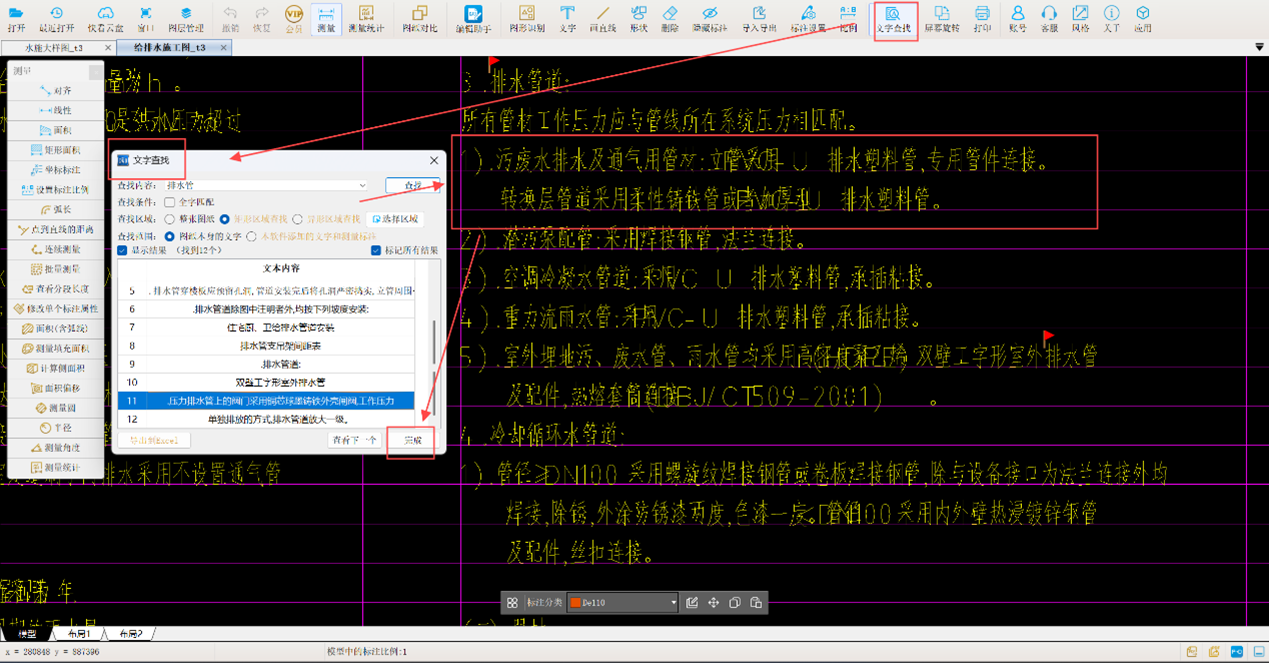

2. 利用CAD快速看图中的【文字查找】功能，输入关键字“排水管”即可迅速定位排水管的管材和连接方式。随后，使用【提取文字】功能复制相关设计说明，如图所示：污废水排水及通气用管材为立管，采用PVC-U排水塑料管，专用管件连接。

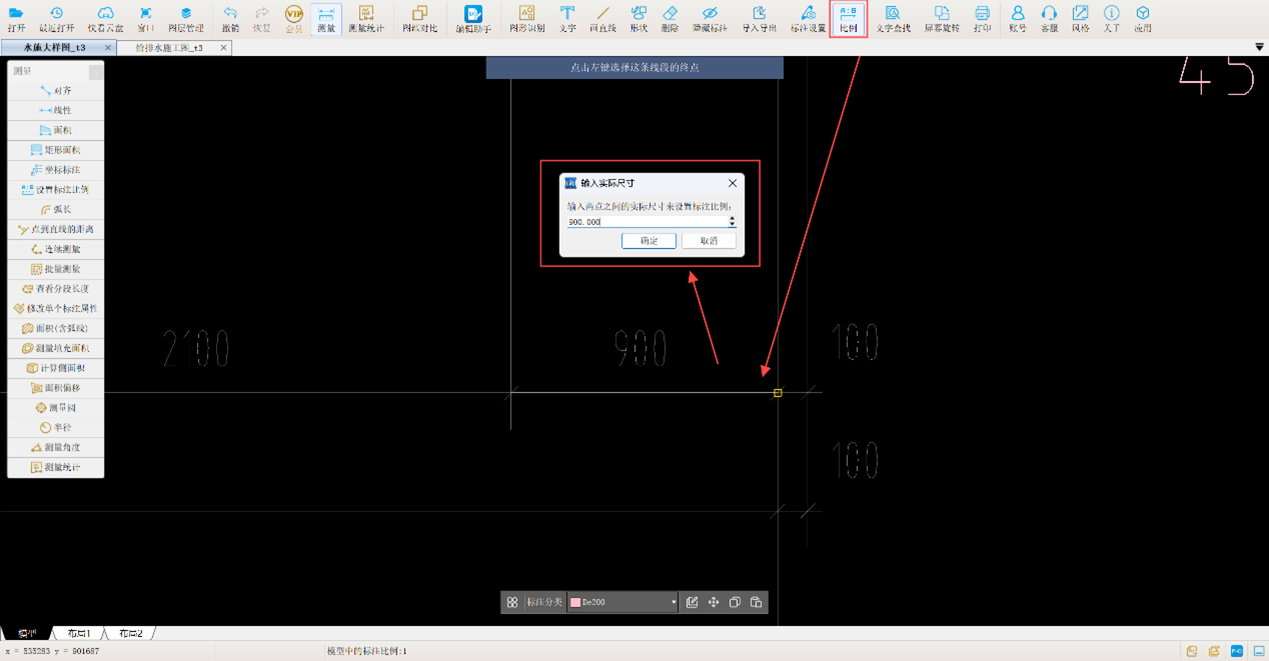

由于排水系统图的比例为1:50，需使用【比例】功能，任意量取一段距离并输入实际尺寸，以便后续测量。

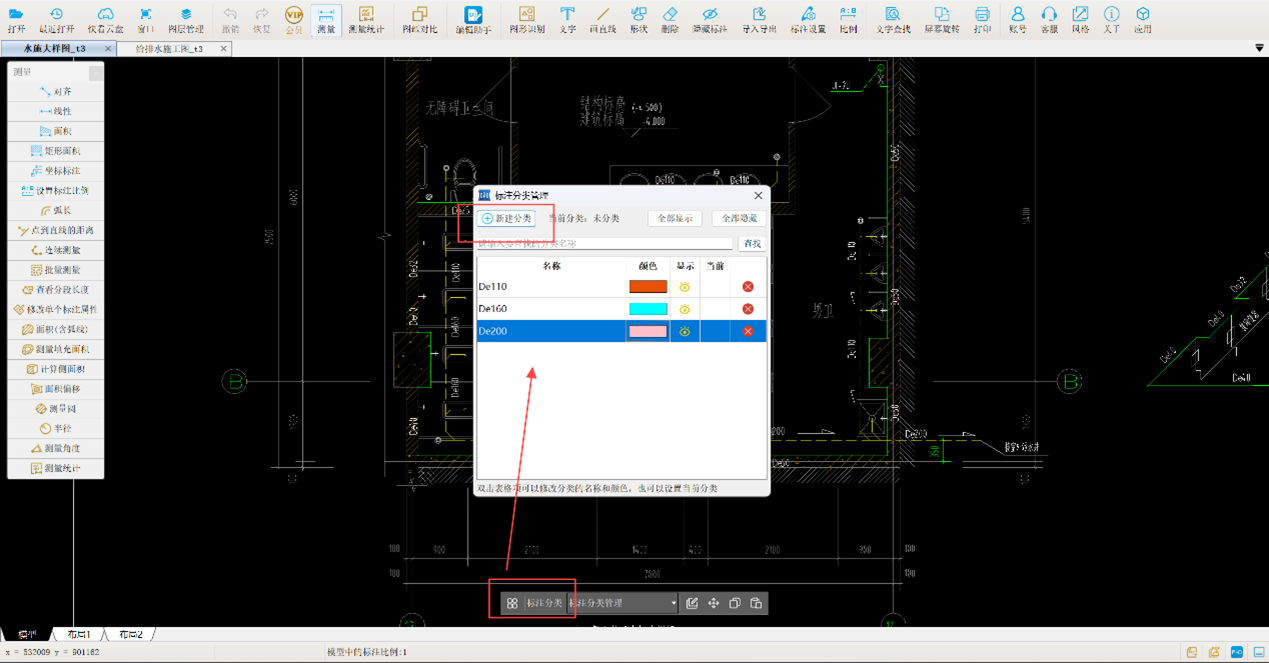

3. 通过【标注设置】功能改变颜色以区分不同管径的水管，此处用橙色表示De110，蓝色表示De160，粉色表示De200。

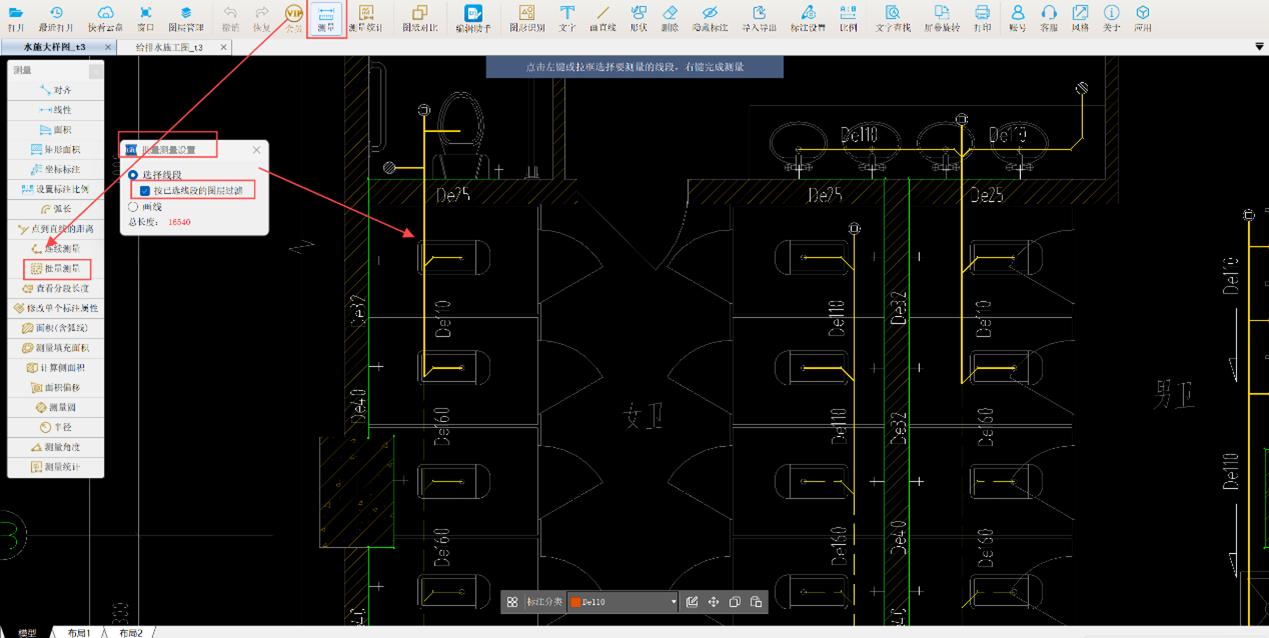

依次点击CAD快速看图软件中的【测量】→【批量测量】，勾选【按已选线段的图层过滤】后一键框选相应的排水管。

所有排水管测量完成后，使用【测量统计】功能，按颜色或标注进行过滤。如图所示，De110长度为16.54米，De160长度为14.209米，De200长度为4.546米。

4.依据定额，排水管道工程量自卫生器具出口处的地面或墙面的设计尺寸算起;与地漏连接的排水管道自地面设计尺寸算起,不扣除地漏所占长度。竖向排水管以地面标高减去水平管标高为0.7m。

将水平管和竖向管工程量相加得出总工程量。

De110:16.54+0.7*20=30.54m

De160:14.209+0.7*8=19.809m

De200:4.546+0.7=5.246m

针对排水支管计量，【批量测量】功能实现“框选即选中”，【测量统计】功能实现“选中即出量”，两步即可完成传统方法需反复操作才能完成的计量工作，效率显著提升。
