在火灾自动报警系统配管中，传统手动计算易出错且耗时，而CAD快速看图的智能化功能（如【批量测量】【图形识别】【导出PDF】）能显著提升效率与准确性。本文结合规范要求与实际案例，展示如何利用这些工具实现精准算量。

一、基础知识

火灾报警系统组成及功能。火灾报警系统主要由火灾探测器、输人模块、火灾现场报警装置、火灾自动报警控制器和火灾显示盘等组成。其中,探测器是火灾自动报警系统的检测元件,通常由传感元件、电路、固定部件和外壳等四部分组成。

1）火灾探测器。根据其探测火灾特征参数的不同,可分为:

①感烟式探测器。火灾发生早期会产生大量烟雾,它是将探测部位烟雾浓度的变化转换为电信号实现报警目的的一种器件。该产品适用于安装在发生火灾后产生烟雾较大或容易产生阴燃的场所,如住宅楼、商店、歌舞厅、仓库等室内场所的火灾报警,不宜安装在平时烟雾较大或通风速度较快的场所。

感烟式探测器可分为离子感烟、光电感烟、红外光束、吸气型等火灾探测器。

②感温式探测器。火灾时物质的燃烧产生大量的热量,使周围温度发生变化。该探测器是对警戒范围中某一点或某一线路周围温度变化时进行响应的火灾探测器,它将温度的变化转换为电信号以达到报警目的。适合相对湿度经常大于95%、易发生无烟火灾、有大量粉尘的场所;在正常情况下有烟和蒸气滞留的场所,如厨房、锅炉房、发电机房、烘干车间、吸烟室等;其他不宜安装感烟探测器的厅堂和公共场所。

根据监测温度参数的不同,一般用于工业和民用建筑中的感温式火灾探测器有定温式、差温式、差定温式等几种。

③感光式火灾探测器。又称为火焰探测器,它是用于响应火灾的光特性,即探测火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器。它利用火灾时火焰产生的红外光、紫外光作用在光敏元件上,从而发出电信号,实现火灾报警。该探测器能够在高/低温、高湿、振动等苛刻的环境下工作。根据探测光的波段可分为红外、紫外、红紫外复合式等火灾探测器。

④可燃气体探测器。该类型探测器是通过可燃气体敏感元件检测出可燃气体的浓度,当达到给定值时,发出报警信号的装置。按照使用环境可以分为工业用气体报警器、家用燃气报警器;按自身形态可分为固定式可燃气体报警器、便携式可燃气体报警器;按根据工作原理分为半导体式传感器、电化学式气体传感器、催化燃烧式气体探测器、红外气体报警器、光离子气体报警器。

2)输入模块。输入模块用于接收消防联动设备输人的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。

3)火灾现场报警装置。手动报警按钮是人工确认火灾后,手动输入报警信号的装置。操作方式有手动按碎、手动击打和手动按下等。

①手动报警按钮。它是现场人工确认火灾后,手动输入报警信号的装置。

②声光报警器。火警时可发出声和光报警信号。其工作电压由外控电源提供,由联动控制器的配套执行器件(继电器盒、远程控制器或输出控制模块)来控制。

③警笛、警铃。火警时可发出声报警信号(变调音)。同样由联动控制器输出控制信号驱动现场的配套执行器件完成对警笛、警铃的控制。

4)火灾自动报警控制器。火灾自动报警控制器在火灾自动报警系统中为火灾探测器供电,接收探测点火警电信号,以声、光信号发出火灾报警,同时显示及记录火灾发生的部位和时间;向联动控制器发出联动信号,是整个火灾自动报警系统的指挥中心。

5)火灾显示盘(重复显示屏)。火灾显示盘设置在每个楼层或独立的消防分区内,用于显示本区域内各探测点的报警和故障情况。在火灾发生时,指示人员疏散方向、火灾所处位置、范围等。

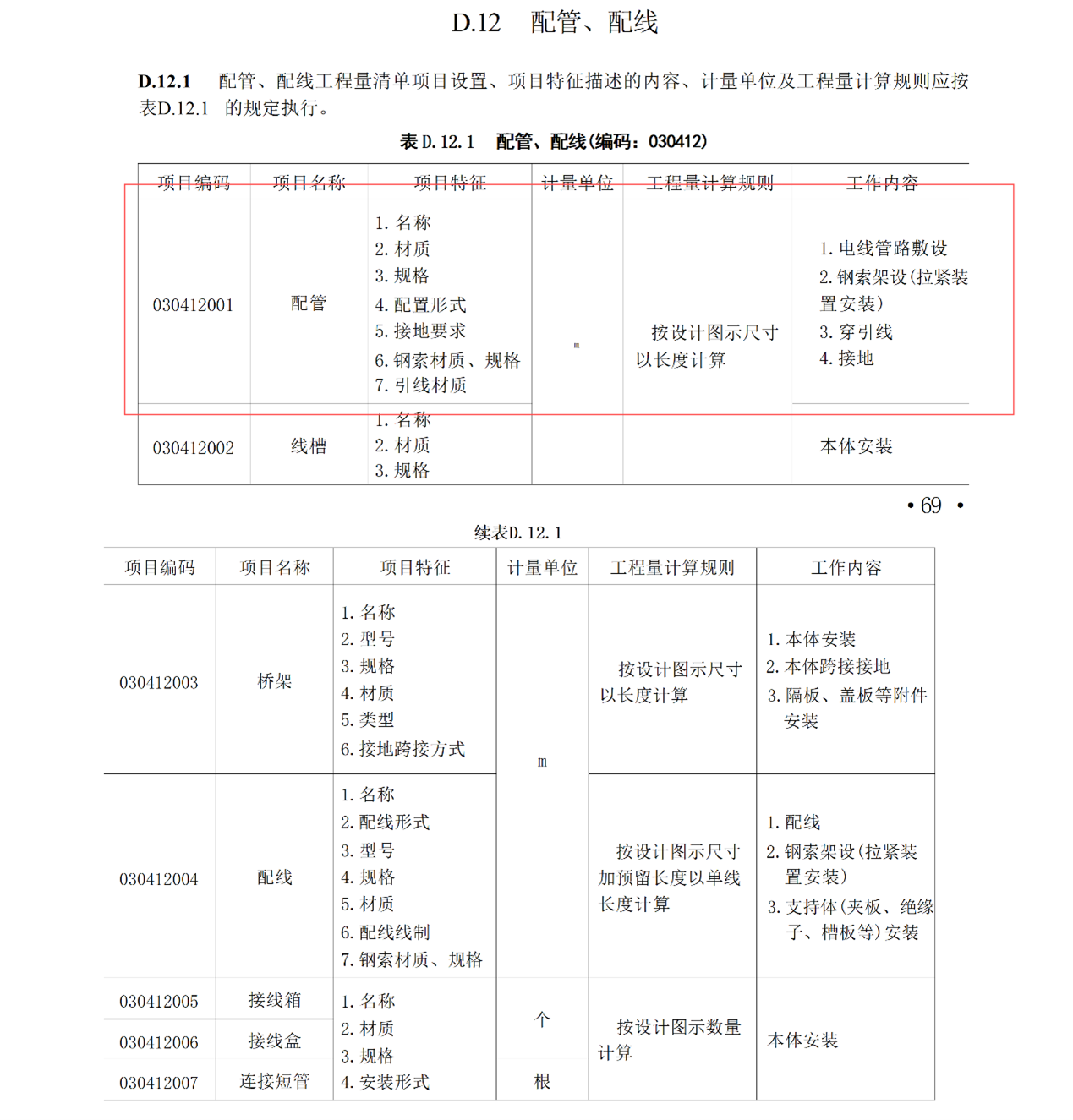

二、清单计量规则

三、案例分析

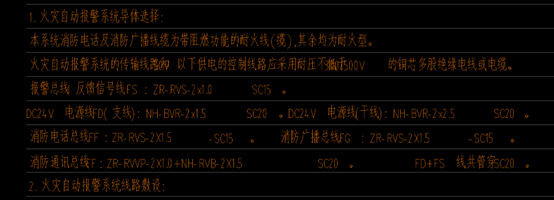

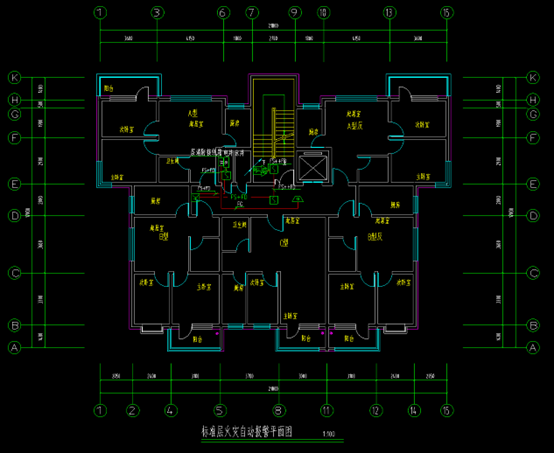

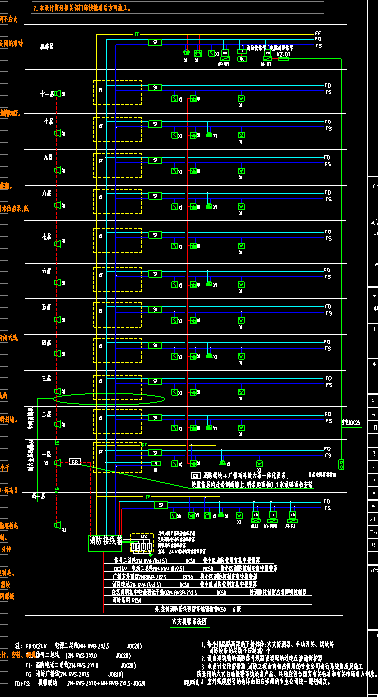

1.观察标准层火灾自动报警平面图、火灾报警系统图、电气图例、设计说明，其中包括FD:DC24V电源二总线(NH-RVB-2X2.5 JDG20)和FS:信号二总线(ZN-RVS-2X1.0 JDG20)，以信号二总线为例，配管为JDG20-CC。

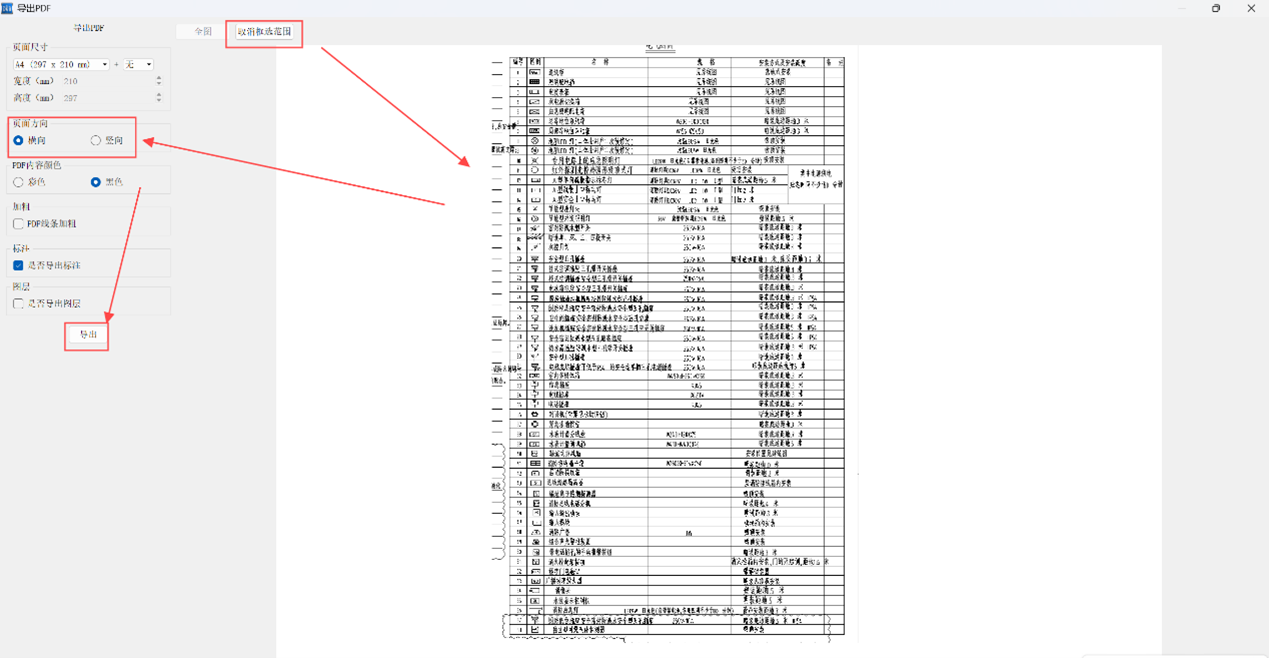

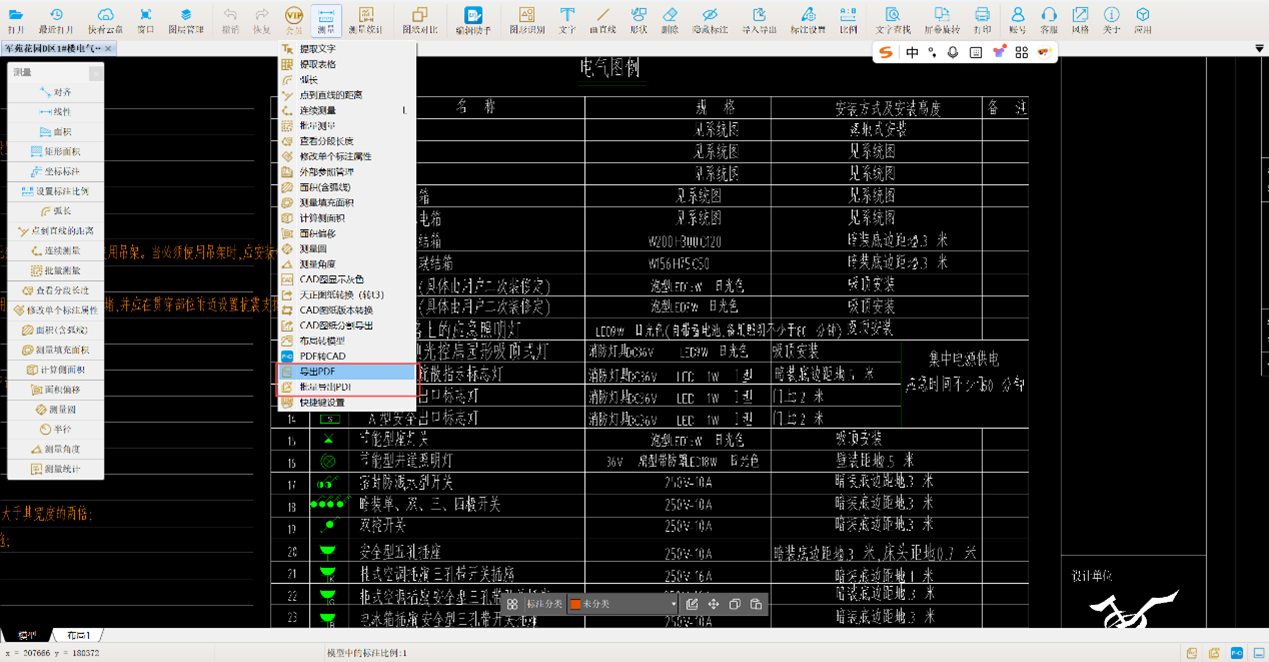

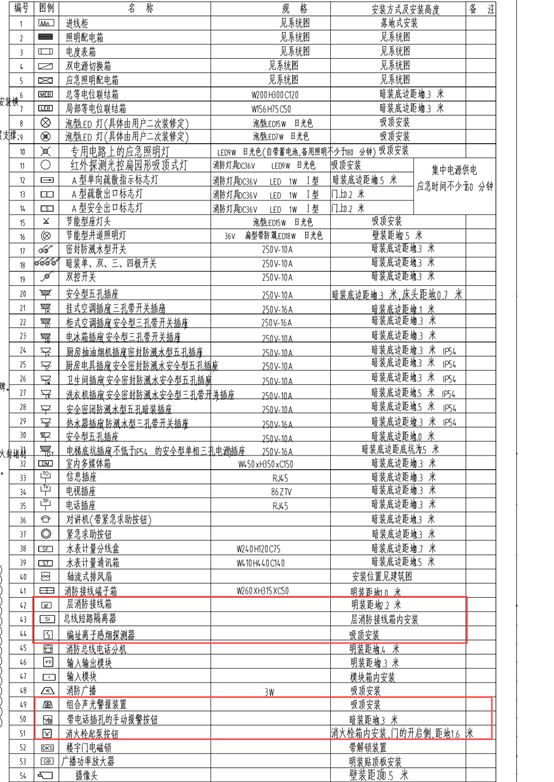

2. 为便于统计消防器具并计算竖向配管，可借助CAD快速看图会员的【导出PDF】功能，将材料表导出为PDF文件。在导出过程中，需特别注意框选范围、页面尺寸及PDF内容颜色，具体效果图请参见上图。

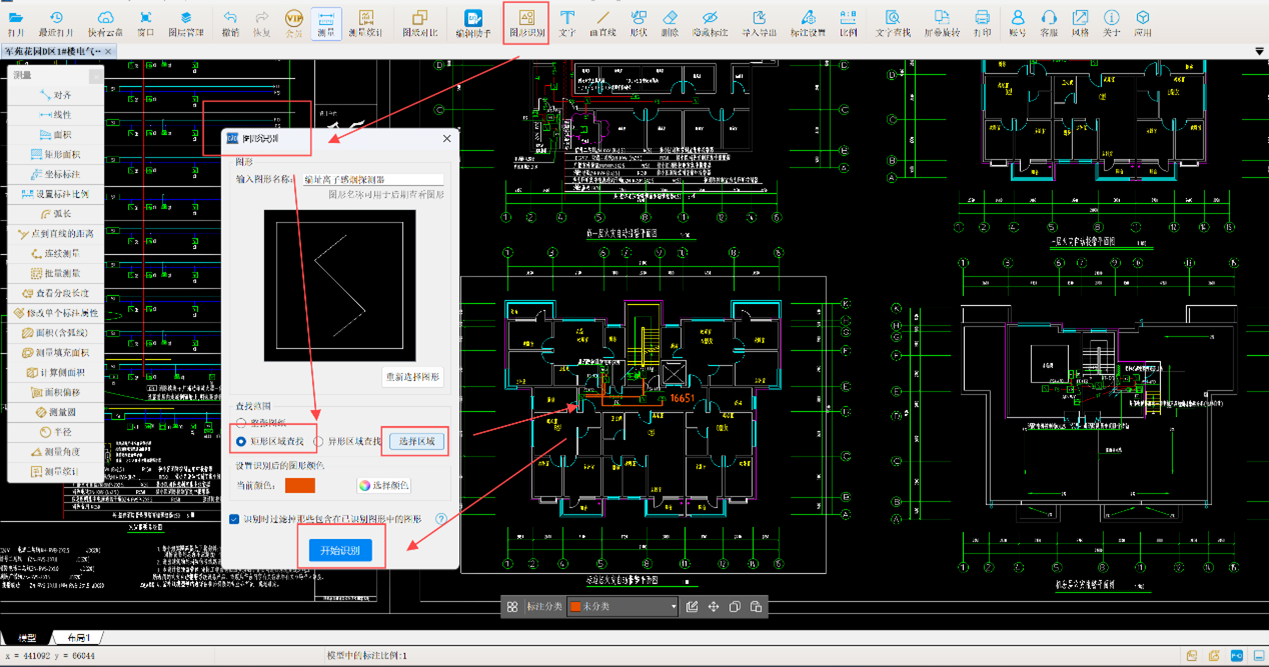

3. 以编址离子感烟探测器为例，利用CAD快速看图中的【图形识别】功能，框选图例后右击确认；确认图例无误后，输入图形名称以便后续查询；设置查找范围为矩形区域，框选标准层火灾自动报警平面图后开始识别。

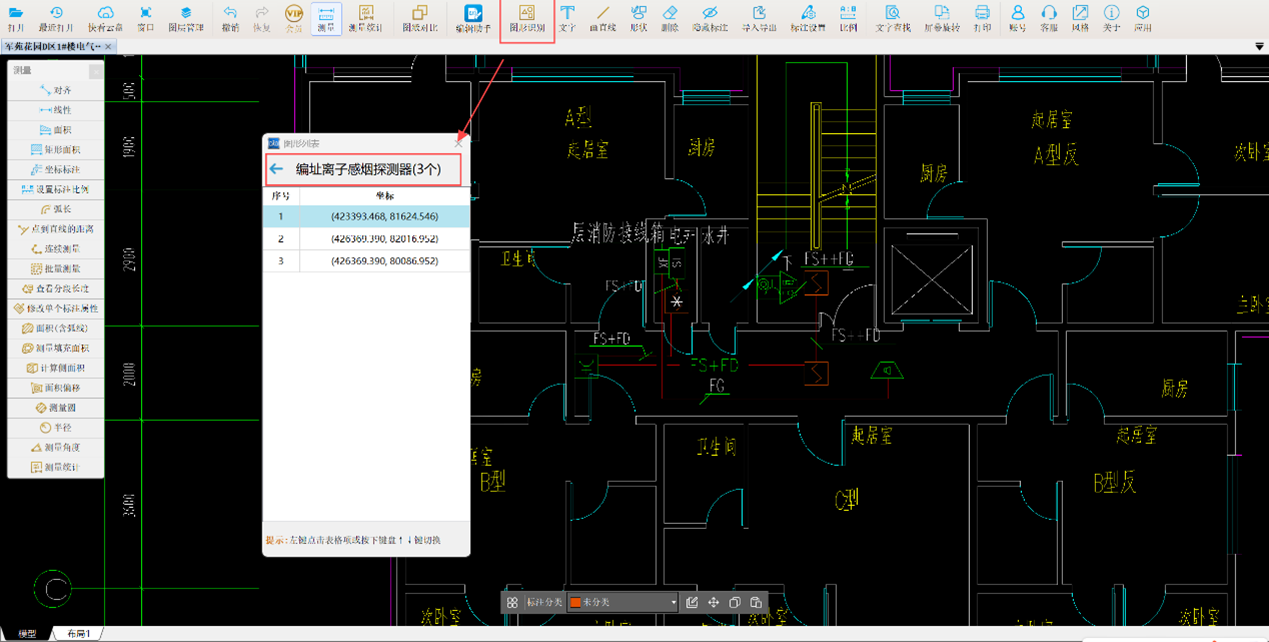

其他消防电器具的识别方法与此相同。待全部识别完成后，通过【查看已识别图形列表】功能，可快速统计并查询所有消防电器具。本案例中，编址离子感烟探测器共3个，带电话插孔的手动报警按钮1个，消火栓起泵按钮1个。

竖向配管：（3（楼层高度）-2.2（层消防接线箱离地高度）-0.305（层消防接线箱高度））+（3（楼层高度）-1.3（带电话插孔的手动报警按钮安装高度））+（3（楼层高度）-1.6（消火栓起泵按钮安装高度））=3.595m

4. 计算水平配管时，依次【测量】【批量测量】功能，该功能既可选取线段，也可自主画线。如图所示，信号二总线配管长度为16.651m。

配管总长=水平配管+竖向配管=16.651+3.595=20.246m。

火灾自动报警系统配管工程量计算需严格遵循规范，借助【批量测量】【图形识别】【导出PDF】等功能，通过自动化识别、分类统计与可视化标注，有效解决了传统手算的耗时与误差问题。在消防工程日益复杂的当下，这些功能显著提升了火灾自动报警系统配管工程量计算的效率。
