第5章 文字与表格

章节导语

文字与表格是CAD图纸中不可或缺的元素，用于说明设计意图、列出材料明细以及提供技术注释。本章节将详细介绍鸿鹄CAD中文字与表格功能的使用方法，帮助您高效地创建和编辑单行文字、多行文字及表格，确保图纸信息的清晰性与专业性。通过掌握这些工具，您可以显著提升设计文档的完整度和可读性，并优化团队协作效率

内容全景

• 单行文字
• 多行文字
• 表格

5.1 单行文字

单行文字功能适用于添加简短的文字标注，如标签、编号或简单的说明注释。其特点是每一行文字都是一个独立的对象，便于后续的移动、编辑和格式调整。通过掌握单行文字，您能够快速、清晰地为图纸注入关键信息，提升表达的准确性与效率。

一、“单行文字”功能的执行方式

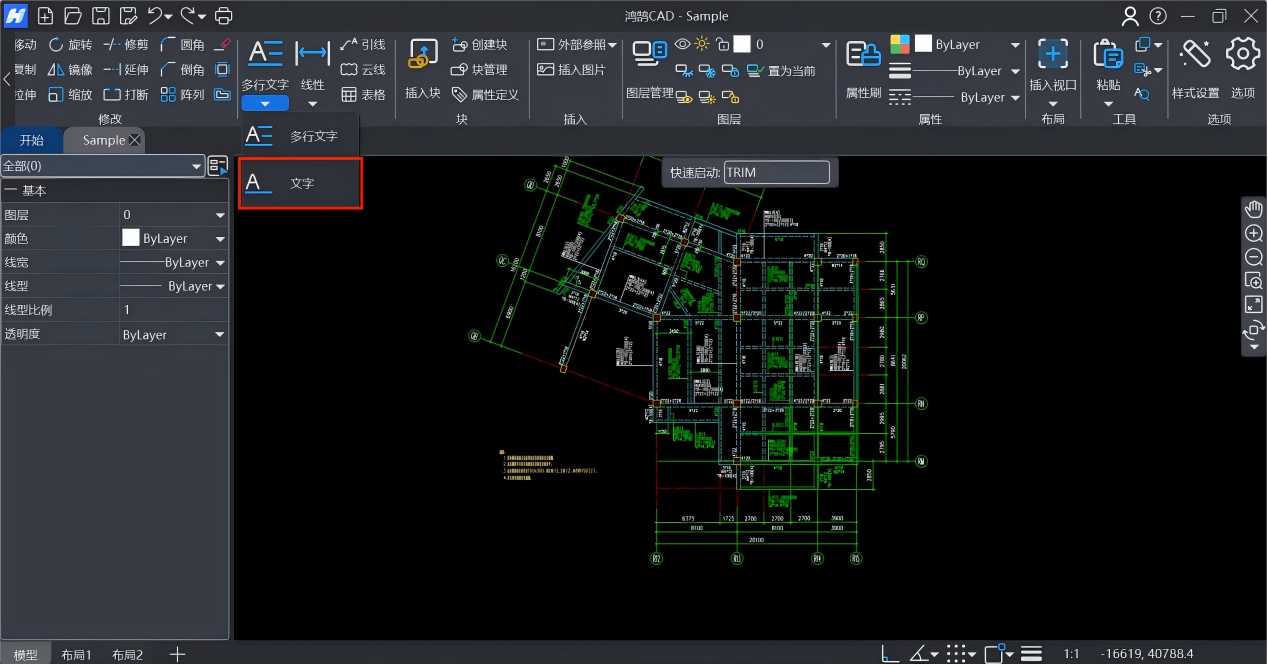

方式一：在顶部工具栏的菜单位置里点击“文字”下拉按钮→“文字”按钮，如图5-1所示。

图5-1 “单行文字”方式一

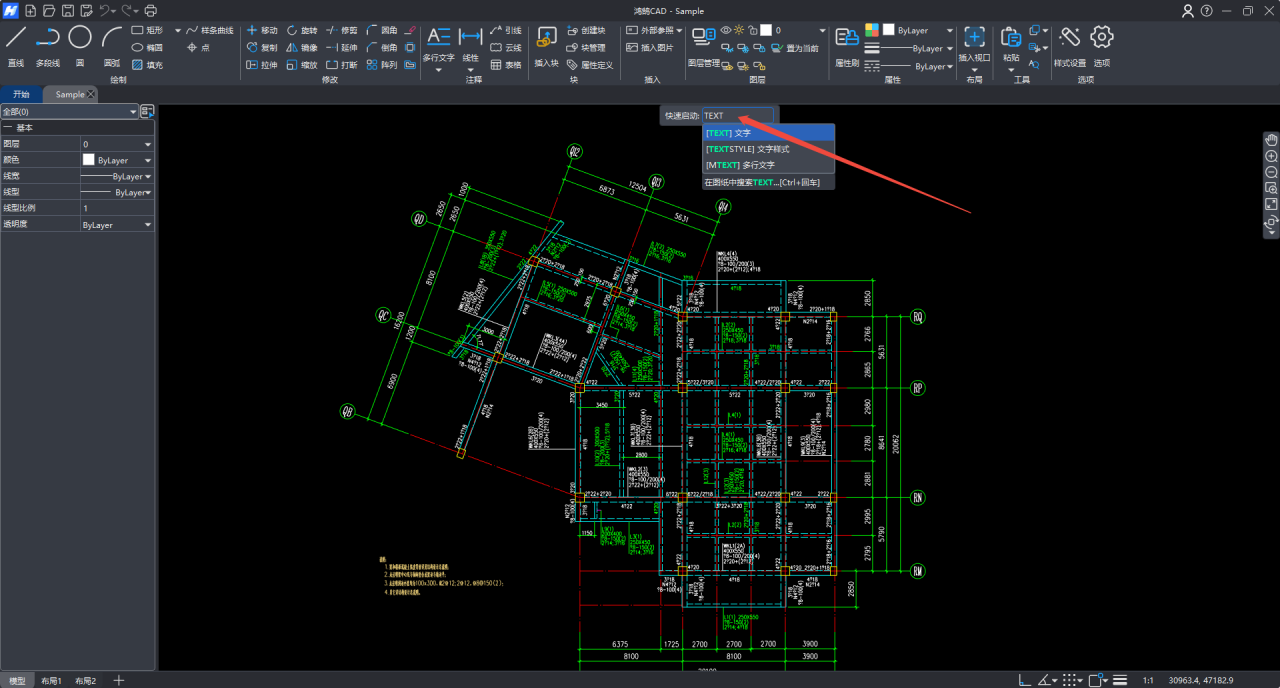

方式二：顶部中间“快速启动”命令区输入“TEXT”或者“文字”，并按回车键确认。如图5-2所示。

图5-2 “单行文字”方式二

二、操作步骤

1.在执行单行文字命令后，可以依据命令行提示，逐步设定文字的插入点、选择预设的文字样式，并输入所需的文字高度和旋转角度，随后即可开始输入文字内容。

注意：

（1）将字高或角度清空后，表示启用额外步骤在图纸上量取数值。

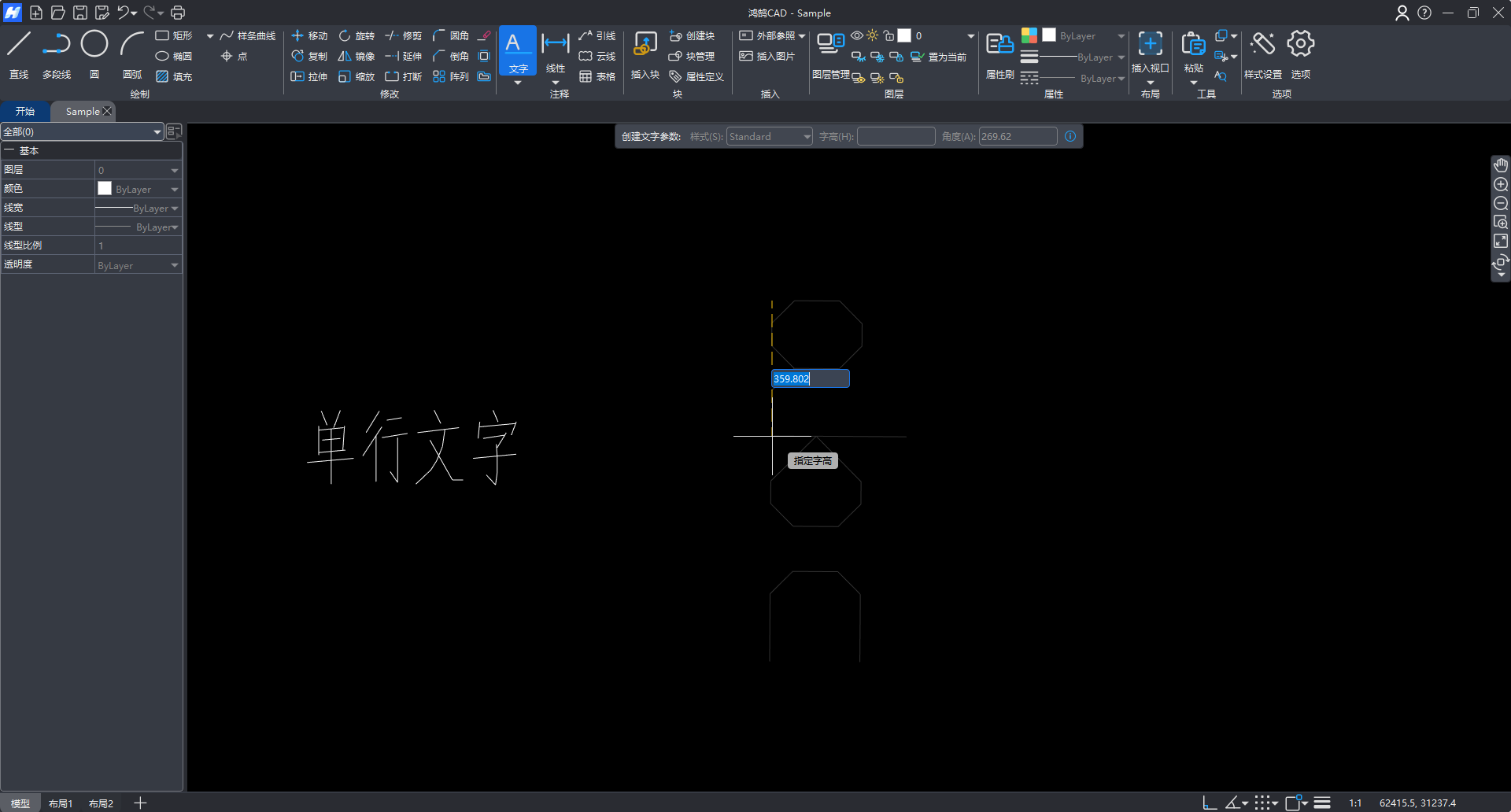

（2）量取字高：在字高输入框清空后，单击鼠标，然后移动鼠标即可调整字高；也可以在鼠标悬浮输入框中手动输入字高，如图5-3所示。

图5-3 “量取字高”功能

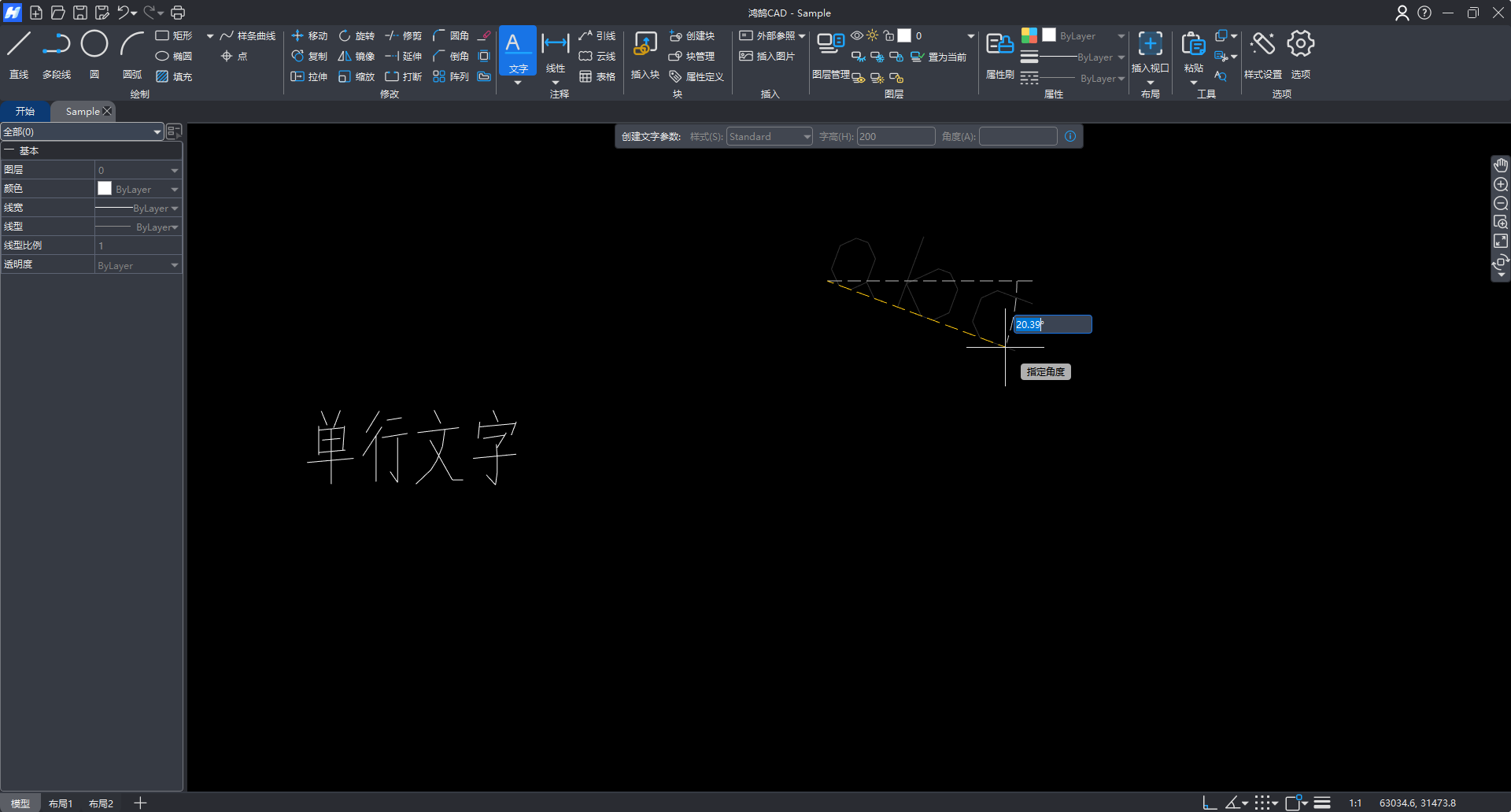

（3）量取角度：在角度输入框清空后，单击鼠标，然后移动鼠标即可调整字体角度；也可以在鼠标悬浮输入框中手动输入角度，如图5-4所示。

图5-4 “量取角度”功能

2.编辑单行文字时，可利用弹出的悬浮工具栏进行多种格式调整，例如为文字添加删除线、下划线或上划线，插入特定符号，以及执行撤销或恢复操作，如图5-5所示。

图5-5 “单行文字”悬浮工具栏

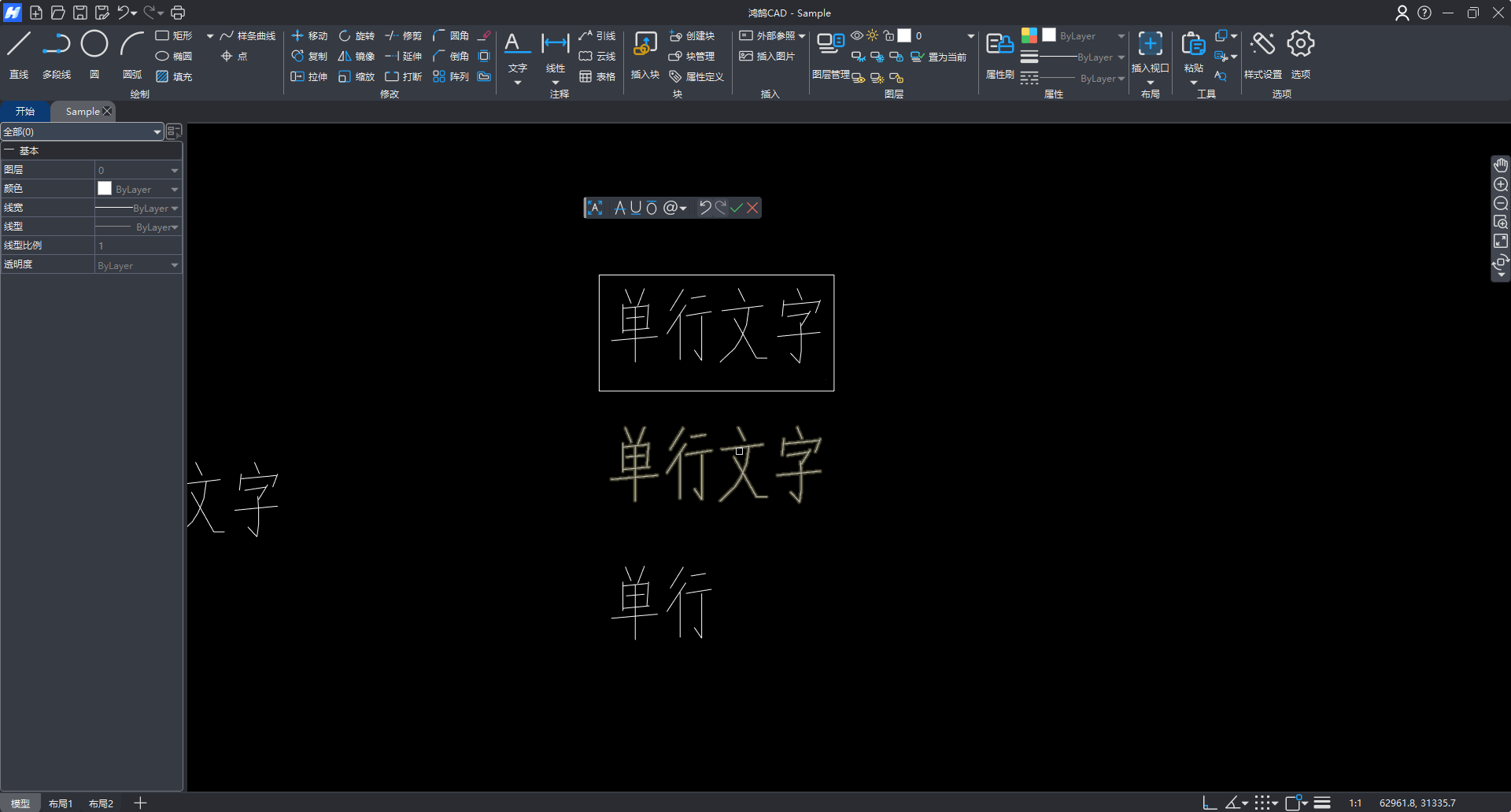

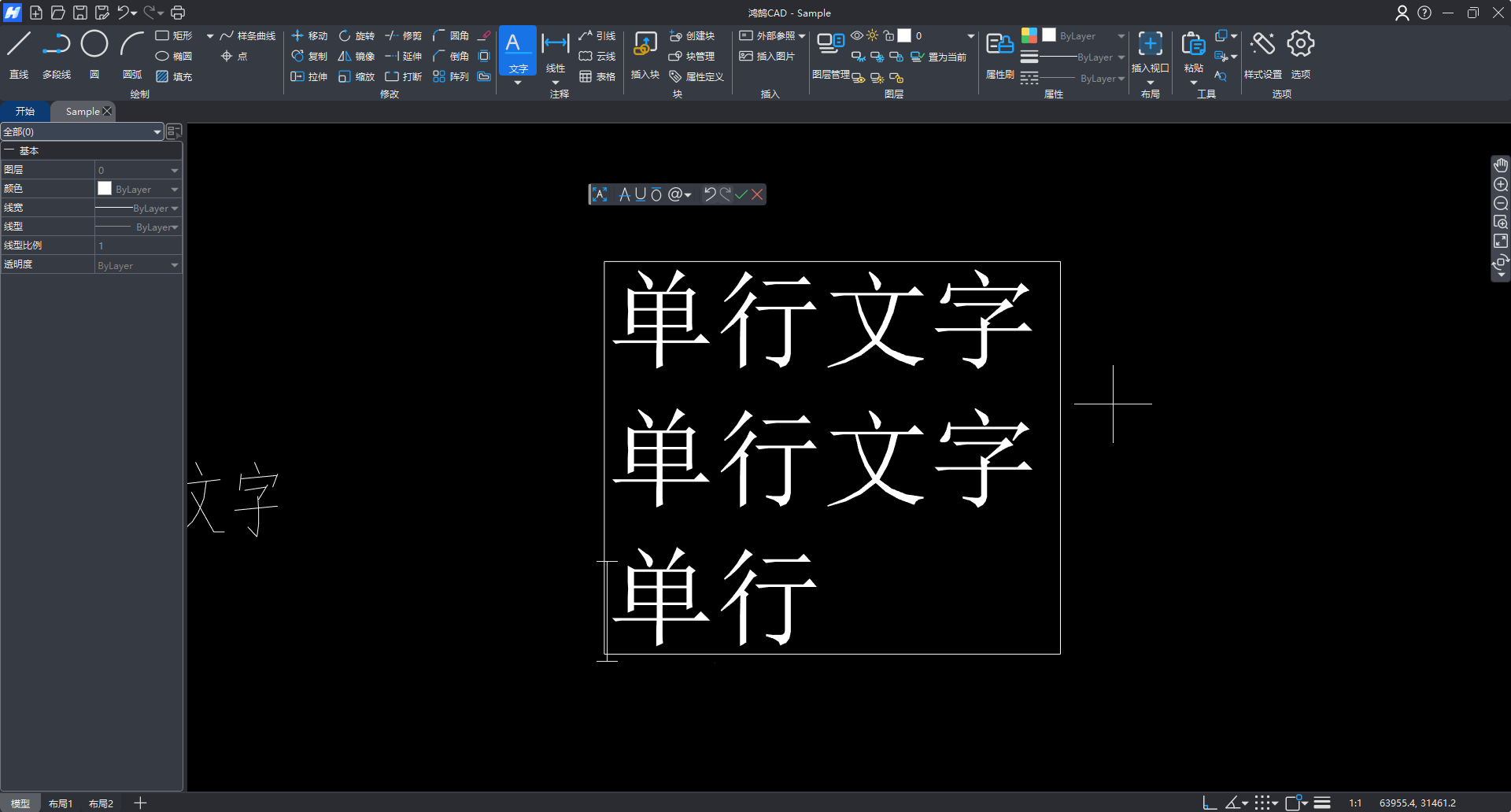

3.在编辑单行文字时，支持依次输入一行内容后按一次回车键，即可继续输入下一行，重复该过程直至所有内容输入完毕。此方法可批量创建多个独立的单行文字对象，每行文字均作为单独的实体存在，如图5-6所示。

  图5-6 “单行文字”功能支持批量创建多个单行文字

4.编辑完成后，点击“确认”按钮或者按回车键两次即可完成单行文字的编辑。

注意：

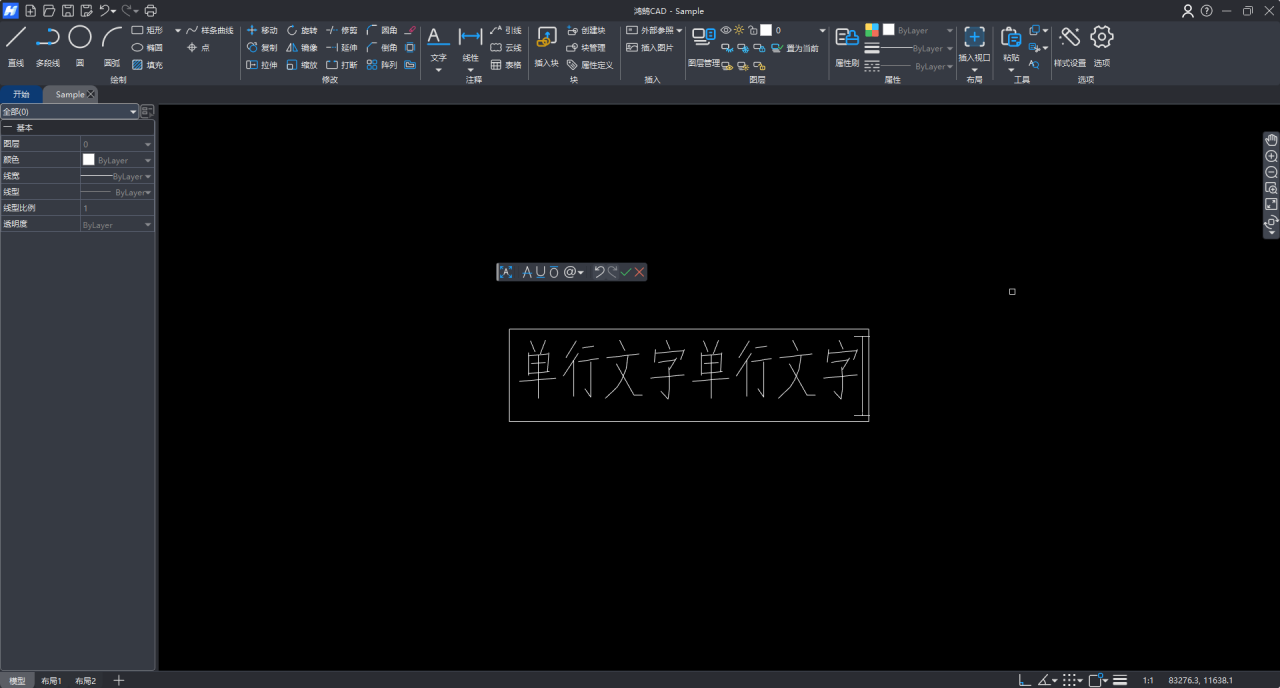

（1）若需修改已存在的单行文字内容，只需双击该文字对象，便可直接进入编辑状态修改文本。

（2）当一个单行文字已经处于编辑状态时，直接单击其他单行文字，也可直接进入编辑状态，如图5-7所示。

图5-7 单行文字编辑状态下可单击其他单行文字直接进入编辑状态

5.2 多行文字

多行文字功能适用于处理包含段落、列表或复杂格式的较长文字内容，如技术说明、设计注释或材料清单等。与单行文字不同，多行文字允许在指定的文本边界框内创建和编辑格式化的段落文本，并支持丰富的排版控制，如字体样式、大小、颜色、对齐方式、行距调整。所有输入内容将被视为一个单一对象，便于整体管理和修改。

通过鸿鹄CAD的多行文字工具，您可以高效地组织和呈现图纸中的复杂信息，确保文档的专业性与清晰度。

一、“多行文字”功能的执行方式

方式一：在顶部工具栏的菜单位置里点击“文字”下拉按钮→“多行文字”按钮，如图5-8所示。

图5-8 “多行文字”方式一

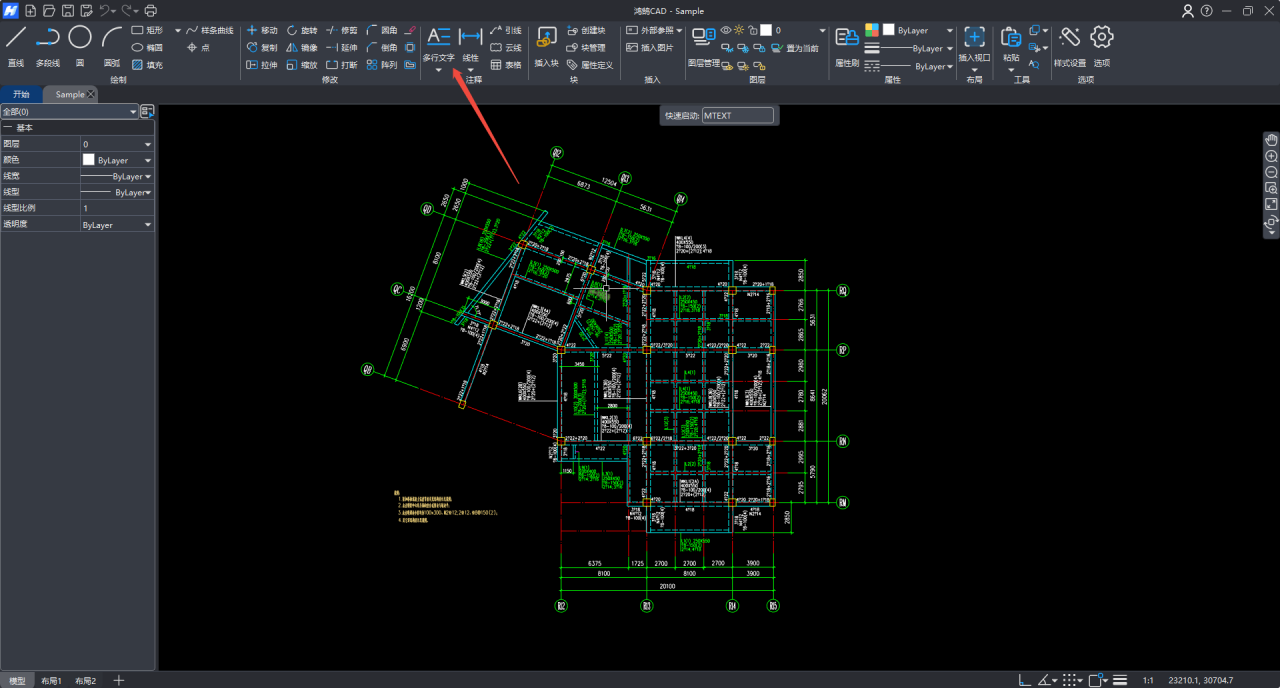

方式二：顶部中间“快速启动”命令区输入“MTEXT”或者“MT”或者“多行文字”，并按回车键确认。如图5-9所示。

图5-9 “多行文字”方式二

二、操作步骤

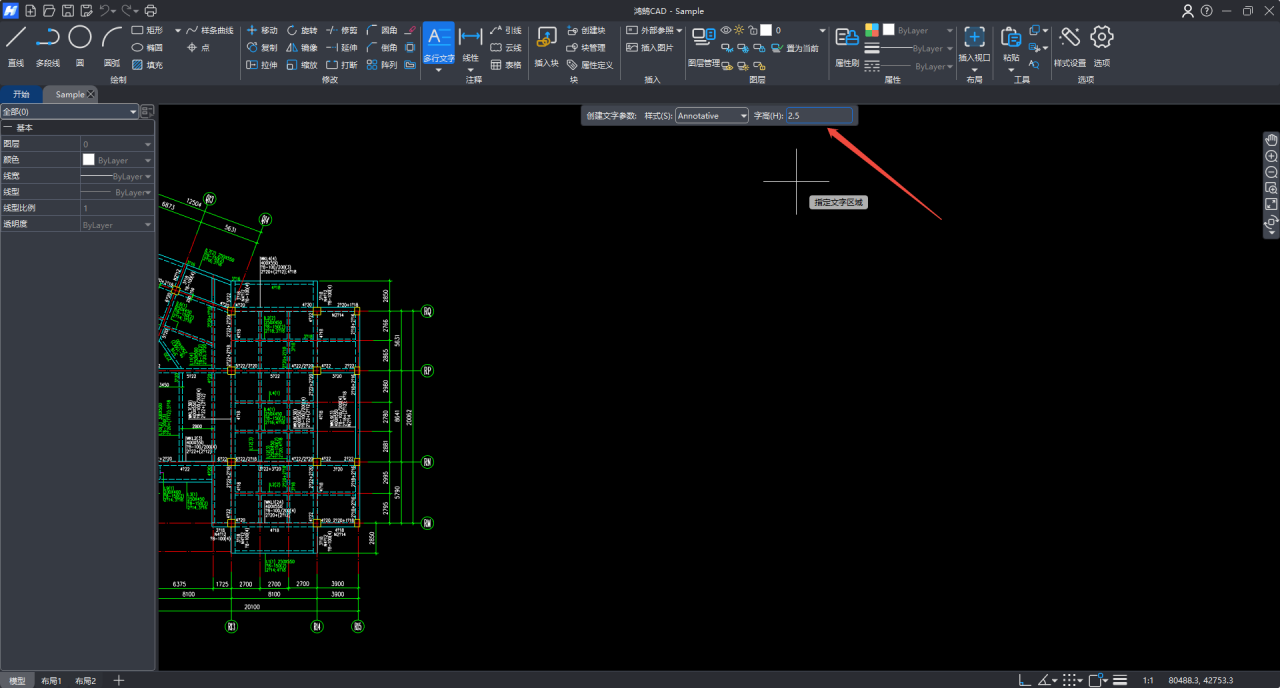

1.在执行多行文字命令后，系统会提示依次指定两个对角点，以确定文本输入的矩形边界区域。该矩形框的宽度定义了段落文字的自动换行范围。与此同时，您可在上方的功能栏中调整文字参数，可以选择预设好的文字样式，并输入字高，如图5-10所示。

  图5-10 “多行文字”功能的“修改文字参数”功能栏

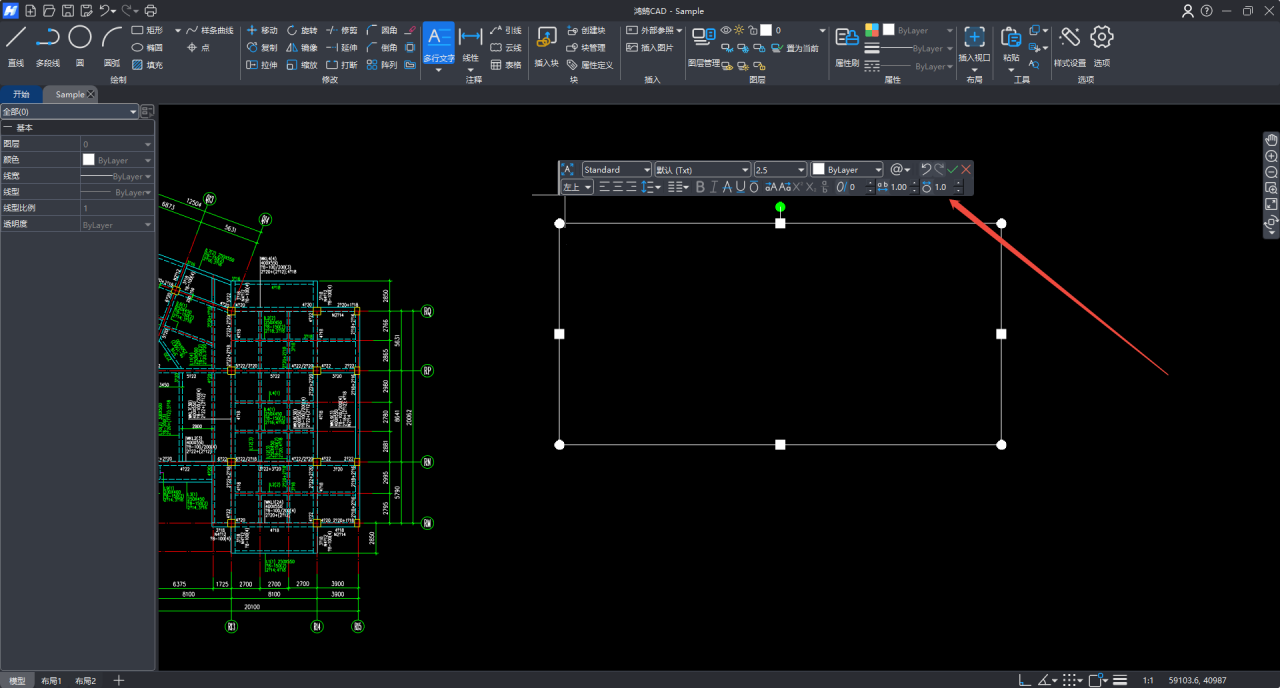

2.之后会弹出“文字编辑器”悬浮工具窗，如图5-11所示。

图5-11 “文字编辑器”悬浮窗

文字编辑器中的主要功能如下：

（1）对齐方式：控制文字在矩形框中的位置，默认为“左上”。

（2）段落设置：控制段落对齐方式、行距和分栏。

（3）文字格式：控制文字粗体、斜体、删除线、下划线、上划线、大小写、上标、下标、堆叠、倾斜角度、间隔系数、宽度系数。

（4）居中显示：控制当前矩形框显示在屏幕中央。

（5）文字样式：控制文字样式、字体和字体高度。

（6）图层：控制多行文字所在图层。

（7）符号：支持插入多种符号。

（8）功能按键：控制矩形框中文字的撤销、恢复；确认编辑以及关闭编辑。

3.编辑完成后，点击“确认”按钮即可完成多行文字的编辑。

注意：

（1）若需修改已存在的多行文字内容，只需双击该文字对象，便可直接进入编辑状态修改文本。

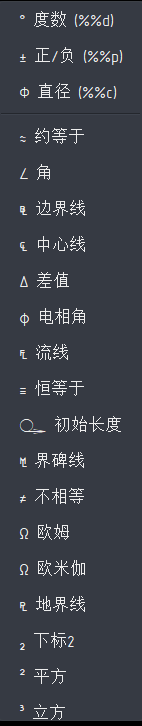

（2）文字编辑器的“符号”功能可插入的符号如图5-12所示。

图5-12 “符号”下拉菜单

 5.3 表格

在鸿鹄CAD中，表格是整理并呈现结构化数据（如零件清单、技术参数等）的重要工具，兼具了作为整体对象的统一性与可进行单元格编辑的灵活性。熟练运用表格功能，可以使图纸信息清晰明确，便于进行高效管理和精细调整。

一、“表格”功能的执行方式

方式一：在顶部工具栏的菜单位置里点击“表格”按钮。

方式二：在顶部中间快速启动栏输入“TABLE”或者“表格”，并按回车键确认。

二、操作步骤

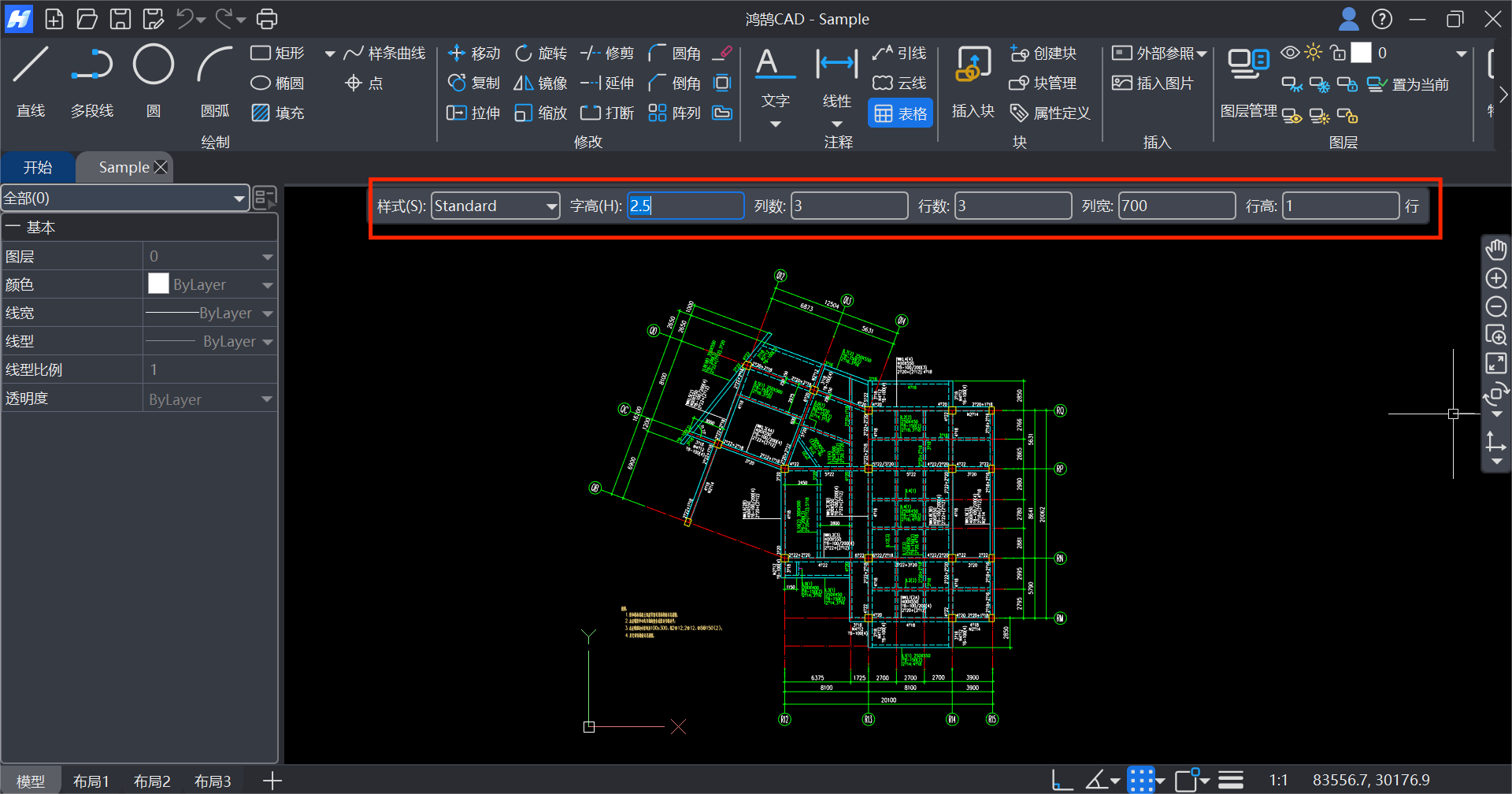

1.执行命令后，系统弹出动态输入框，在框内设定样式、字高、列数、行数、列宽和行高，如图5-13所示。

图5-13 “表格”动态输入框

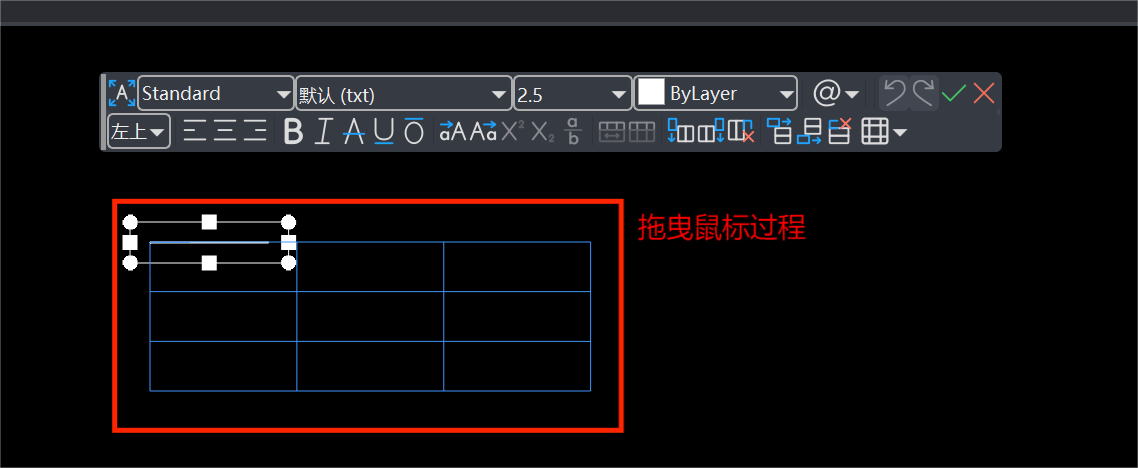

2.设定好基本属性后，可以在绘图区单击鼠标左键指定插入点，完成表格创建。如果表格大小不合适，可以拖拽边框来调整表格尺寸，如图5-14所示。

图5-14 创建“表格”

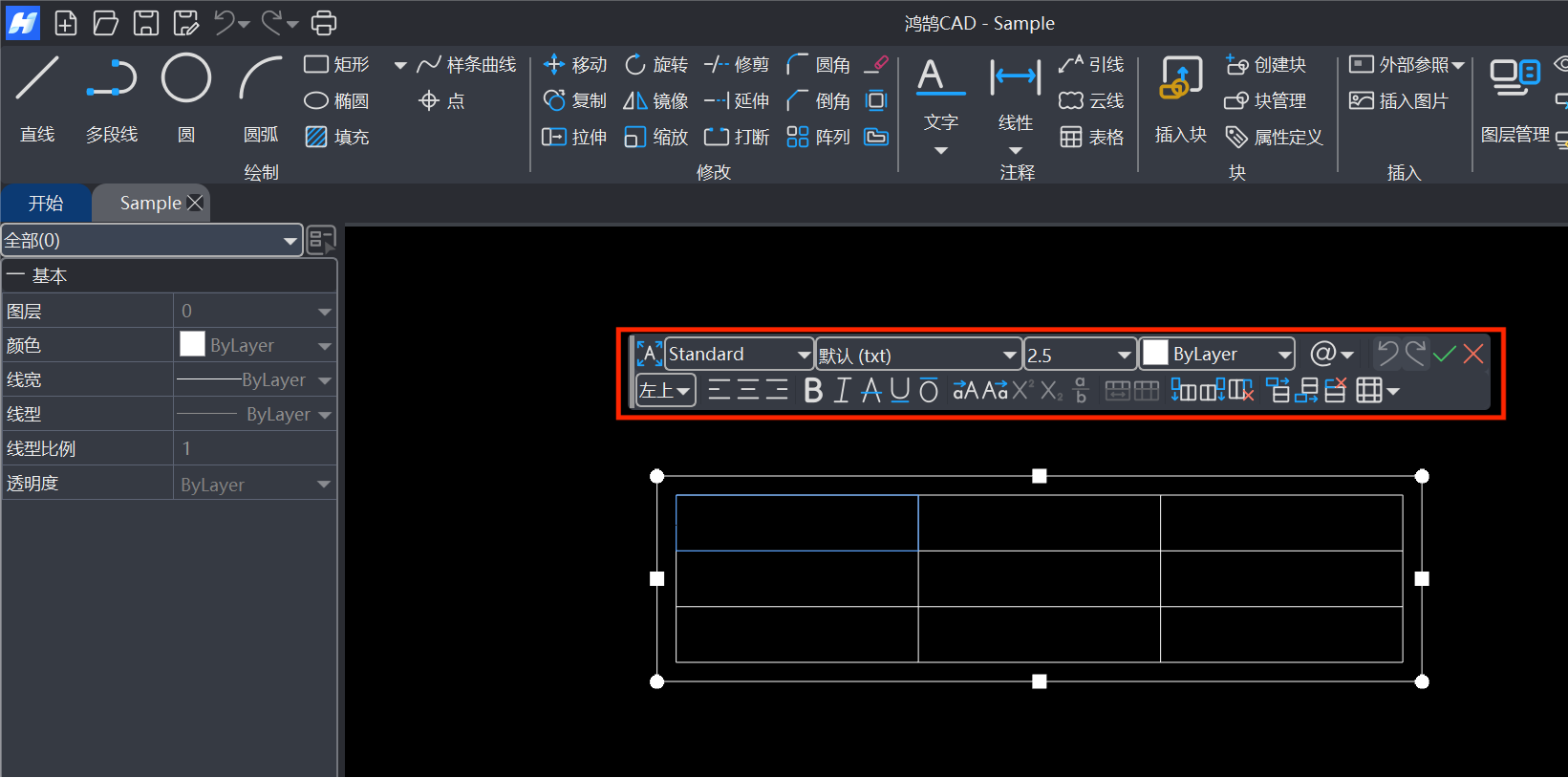

3.表格创建后，双击任意单元格即可进入文本编辑模式。此时会弹出悬浮工具栏，可用于调整文字的对齐方式和样式、执行单元格合并以及调整表格样式等操作，如图5-15所示。

图5-15 “表格”文本编辑模式

注意：鸿鹄CAD还支持从剪贴板一键粘贴数据到表格。对于已创建的表格，您可以在双击单元格进入文本编辑模式后，将从外部程序（如Excel）复制的数据内容粘贴到单元格内。
