在消防工程中，快速、准确地统计消防器具数量是一项基础且至关重要的工作。传统人工图纸算量方式耗时费力且易出错、易遗漏，而借助cad快速看图【图形识别】可实现消防器具的快速识别与统计，显著提升算量效率与精准度。

一、基础知识

1.消防器具的种类

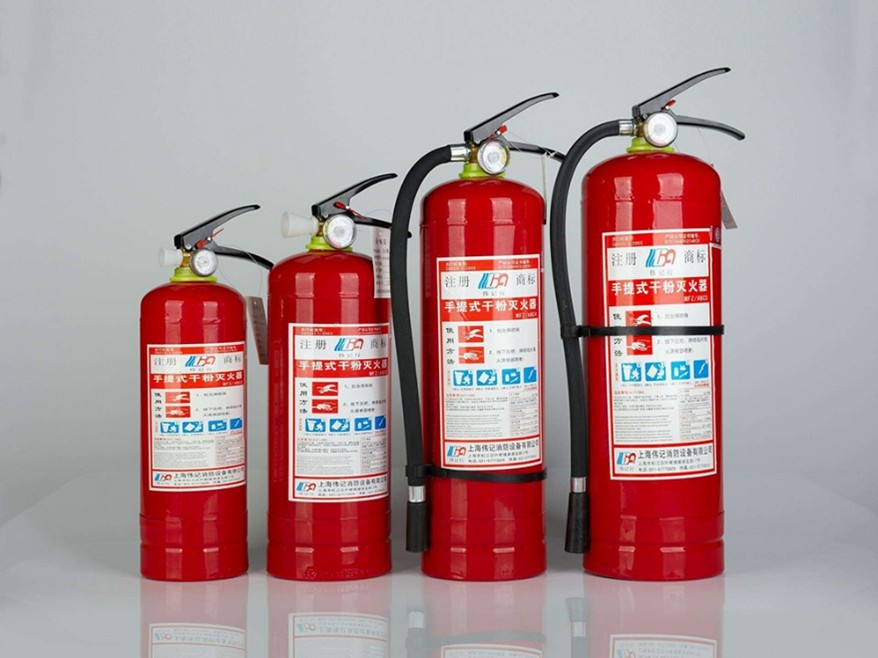

（1）灭火器：常见的灭火器包括干粉灭火器、二氧化碳灭火器和水基型灭火器。不同类型的灭火器适用于不同类型的火灾，例如：

干粉灭火器：适用于扑救各种易燃、可燃液体和气体的火灾。

二氧化碳灭火器：适用于贵重设备和电气设备的初起火灾。

水基型灭火器：适用于固体物质的初起火灾。

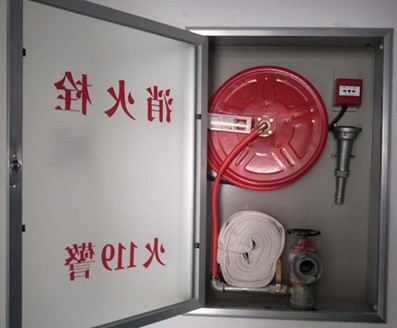

（2）消火栓：消火栓通常安装在建筑物内的公共区域，由消防水带、消防水枪和阀门等组成。发生火灾时，可以通过连接消火栓和水带，使用水枪进行灭火。

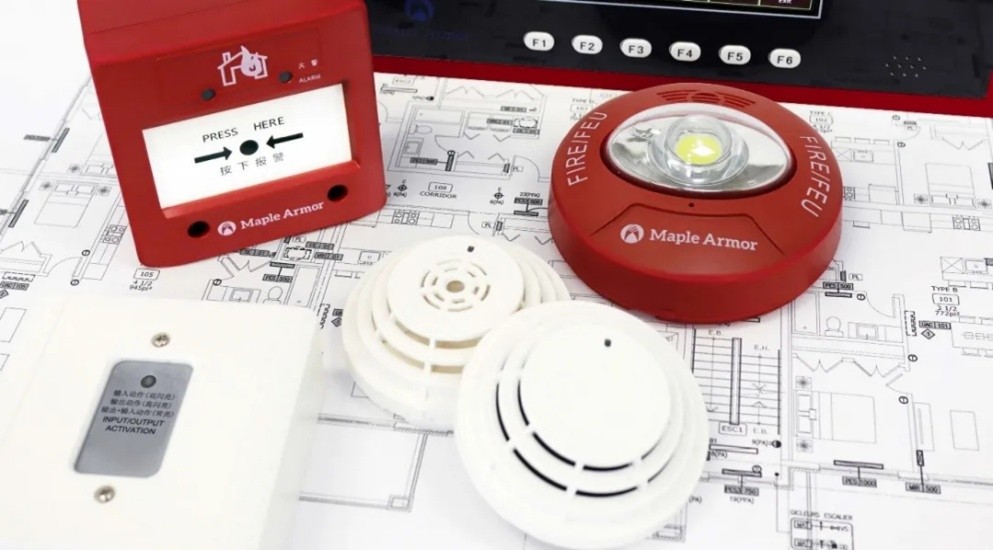

（3）火灾报警器：用于探测火灾并发出警报信号，分为感烟探测器、感温探测器和火焰探测器等。当火灾产生的烟雾、温度或火焰达到一定程度时，报警器会及时发出声光警报，提醒人们疏散。

2.消防器具的使用方法

（1）灭火器的使用步骤：

提：提起灭火器，注意不要颠倒或横拿。

拔：拔掉保险销，保险销一般为红色，拔掉后才能进行下一步操作。

握：握住喷管，将喷管对准火源根部。

压：压下灭火器的把手，喷射灭火剂。

（2）消火栓的使用：打开消火栓门，连接水带和水枪，逆时针打开阀门，水喷出即可。

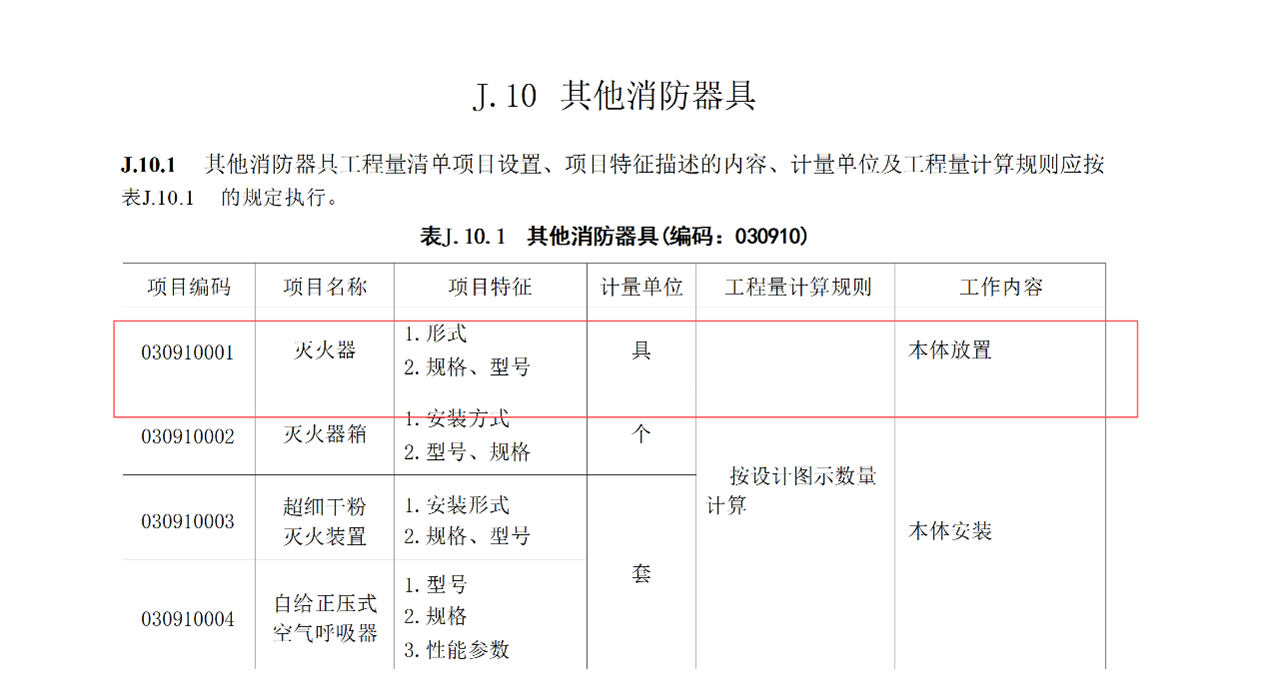

二、清单计量规则

三、案例分析

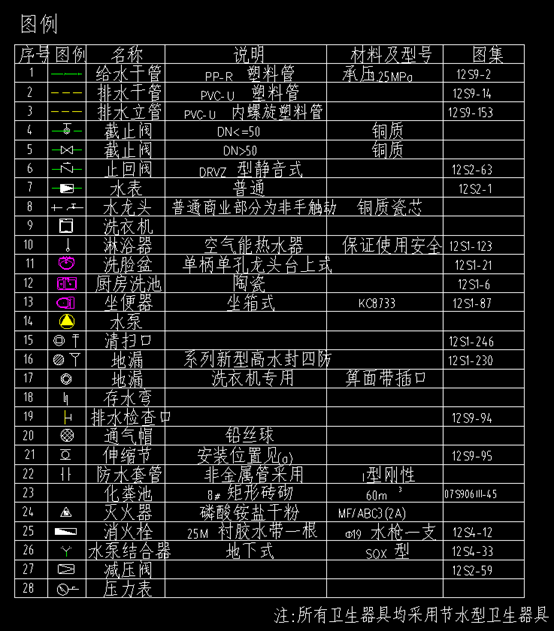

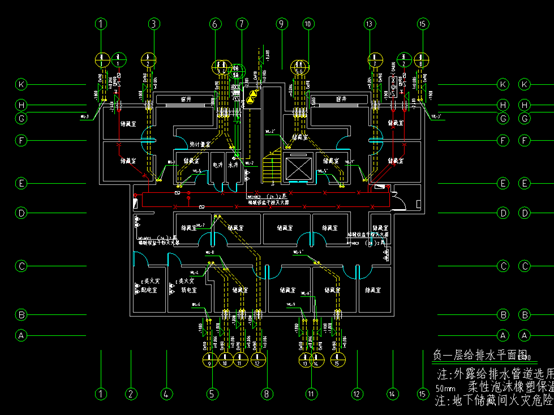

1.观察负一层给排水平面图，其中灭火器种类为MF/ABC3(2A)2具磷酸铵盐干粉灭火器。

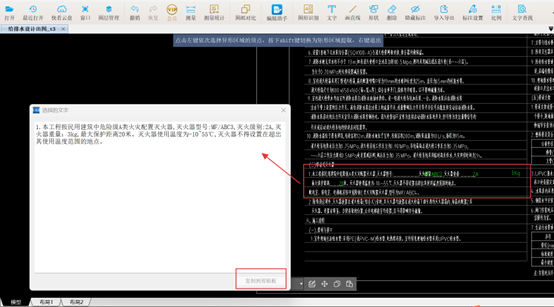

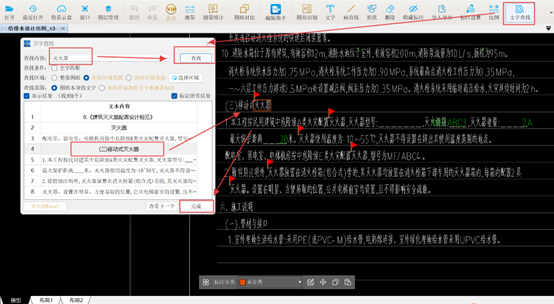

2. 计量灭火器时，需明确具体说明以确定其形式及规格型号。使用CAD快速看图中【文字查找】功能仅需输入关键词“灭火器”，设定查找范围为设计说明，即可迅速定位相关具体内容，极大节省时间。

为便于编制工程量清单，可运用【提取文字】功能，复制粘贴其相关重要说明，有效提升算量精确性。

本工程按民用建筑中危险级A类火灾配置灭火器,灭火器型号:MF/ABC3,灭火级别:2A,灭火器重量：3kg,最大保护距离20米。灭火器使用温度为-10~55℃,灭火器不得设置在超出其使用温度范围的地点。

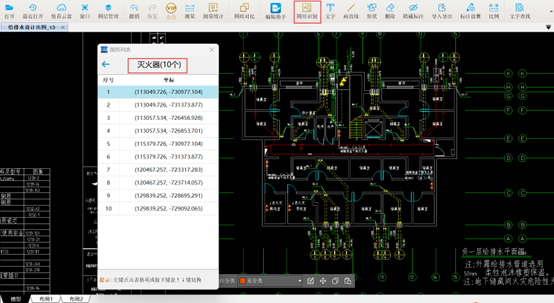

3. 使用【图形识别】功能时，只需框选目标图例灭火器，指定其名称为“灭火器”及查找范围“负一层给排水平面图”，软件即可自动搜索并统计相同图例数量。如图所示，灭火器工程量为10个。

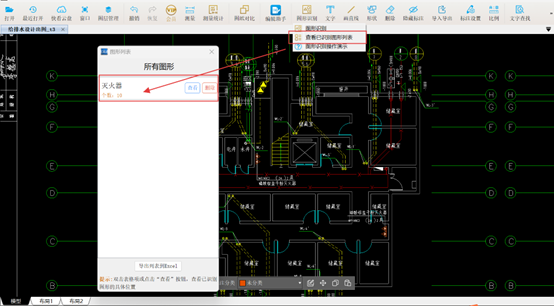

通过【查看已识别图形列表】功能，可在复查工程量的同时，将其导入Excel表格，大幅提升工程量清单编制效率。

消防器具的工程量计算，可以借助cad快速看图【图形识别】实现“所见即所量”，【文字查找】提升图纸理解效率，二者共同打破传统消防器具算量模式，让工程量计算更快捷、更轻松、更准确。
