管道沟槽挖土方-PL+OFFSET轻松计量

管道沟槽挖土方-PL+OFFSET轻松计量

管道沟槽挖土方量依据设计图示尺寸，按基础垫层底面积乘以挖土深度，以立方米为单位计算。运用鸿鹄CAD的【多段线】与【偏移】可简化面积计算流程，减少误差，提升工作效率。

一、基础知识

(二)土石方工程的准备与辅助工作

土石方工程施工前应做好下述准备工作:

(1)场地清理。包括清理地面及地下各种障碍。

(2)排除地面水。地面水的排除一般采用排水沟、截水沟、挡水土坝等措施。

(3)修筑好临时道路及供水、供电等临时设施。

(4)做好材料、机具及土方机械的进场工作。

(5)做好土方工程测量、放线工作。

(6)根据土方施工设计做好土方工程的辅助工作,如边坡稳定、基坑(槽)支护、降低地下水等。

1.土方边坡及其稳定

土方边坡坡度以其高度(H)与底宽度(B)之比表示。边坡可做成直线形、折线形或踏步形。边坡坡度应根据土质、开挖深度、开挖方法、施工工期、地下水位、坡顶荷载及气候条件等因素确定。

施工中除应正确确定边坡,还要进行护坡,以防边坡发生滑动。因此,在土方施工中,要预估各种可能出现的情况,采取必要的措施护坡防坍,特别要注意及时排除雨水、地面水,防止坡顶集中堆载及振动。必要时可采用钢丝网细石混凝土(或砂浆)护坡面层加固。如果是永久性土方边坡,则应做好永久性加固措施。

2.基坑(槽)支护

开挖基坑(槽)时,如地质条件及周围环境许可,采用放坡开挖是较经济的。但在建筑稠密地区施工,或有地下水渗人基坑(槽)时,往往不可能按要求的坡度放坡开挖,这时就需要进行基坑(槽)支护,以保证施工的顺利和安全,并减少对相邻建筑、管线等的不利影响。

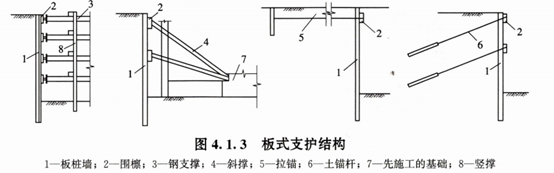

基坑(槽)支护结构的主要作用是支撑土壁,此外,钢板桩、混凝土板桩及水泥土搅拌桩等围护结构还兼有不同程度的隔水作用。基坑(槽)支护结构的形式有多种,根据受力状态可分为横撑式支撑、重力式支护结构、板式支护结构等,其中,板式支护结构又分为悬臂式和支撑式。

3.降水与排水

降水方法可分为重力降水(如积水并、明渠等)和强制降水(如轻型并点、深并泵、电渗井点等)。土石方工程中采用较多的是明排水法和轻型井点降水。

排除地面水一般采取在基坑周围设置排水沟、截水沟或筑土堤等办法,并尽量利用原有的排水系统,使临时排水系统与永久排水设施相结合。

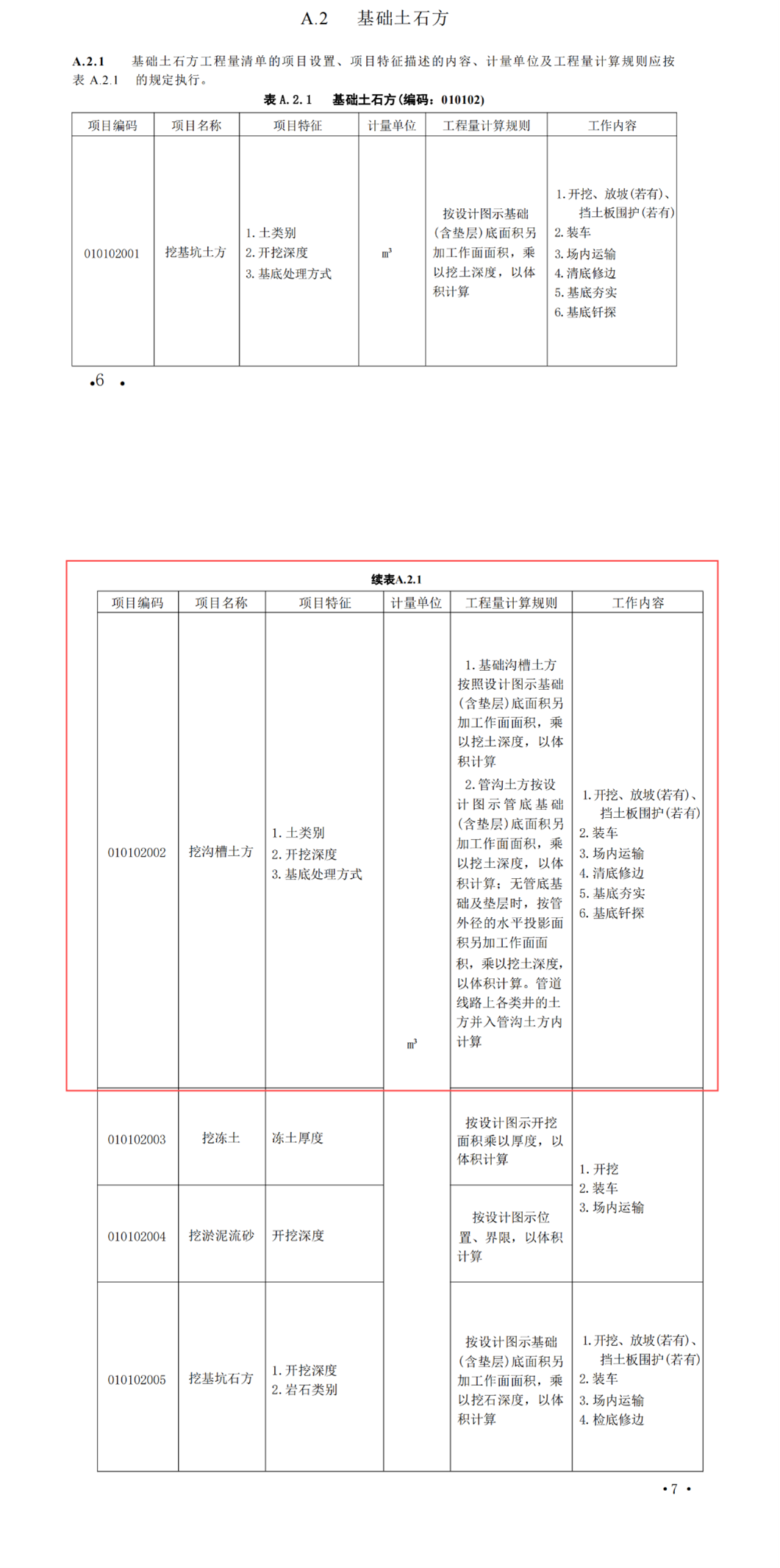

二、清单计量规则

三、案例分析

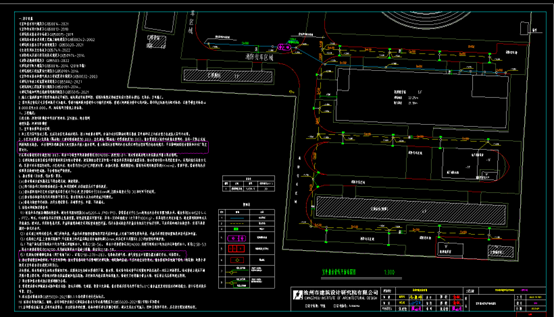

1.观察室外排水管线平面布置图，排水管道室内外界限划分：以出户第一个排水检查井为界。

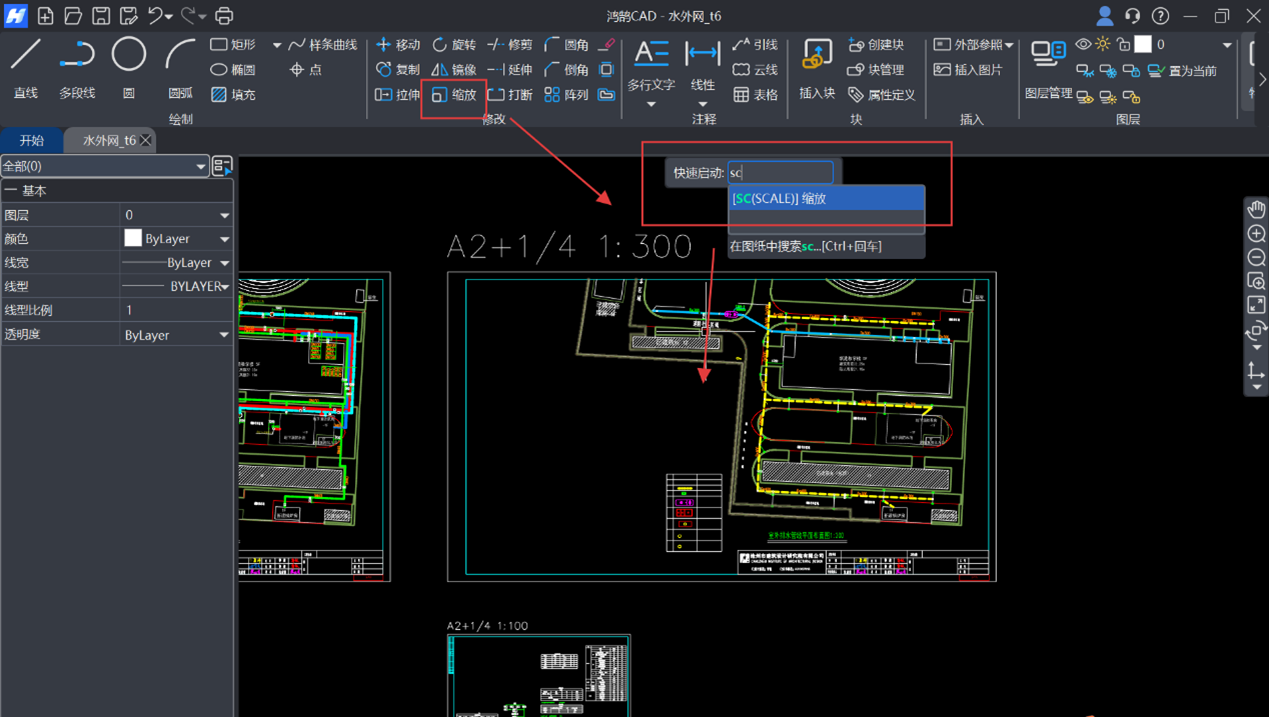

2.经查看，室外排水管线平面图比例为1:300。为便于后续面积测量，可利用鸿鹄CAD的【缩放】功能或【SC】命令：选中需缩放的图纸，指定基点后输入缩放比例，确认即可完成设置。

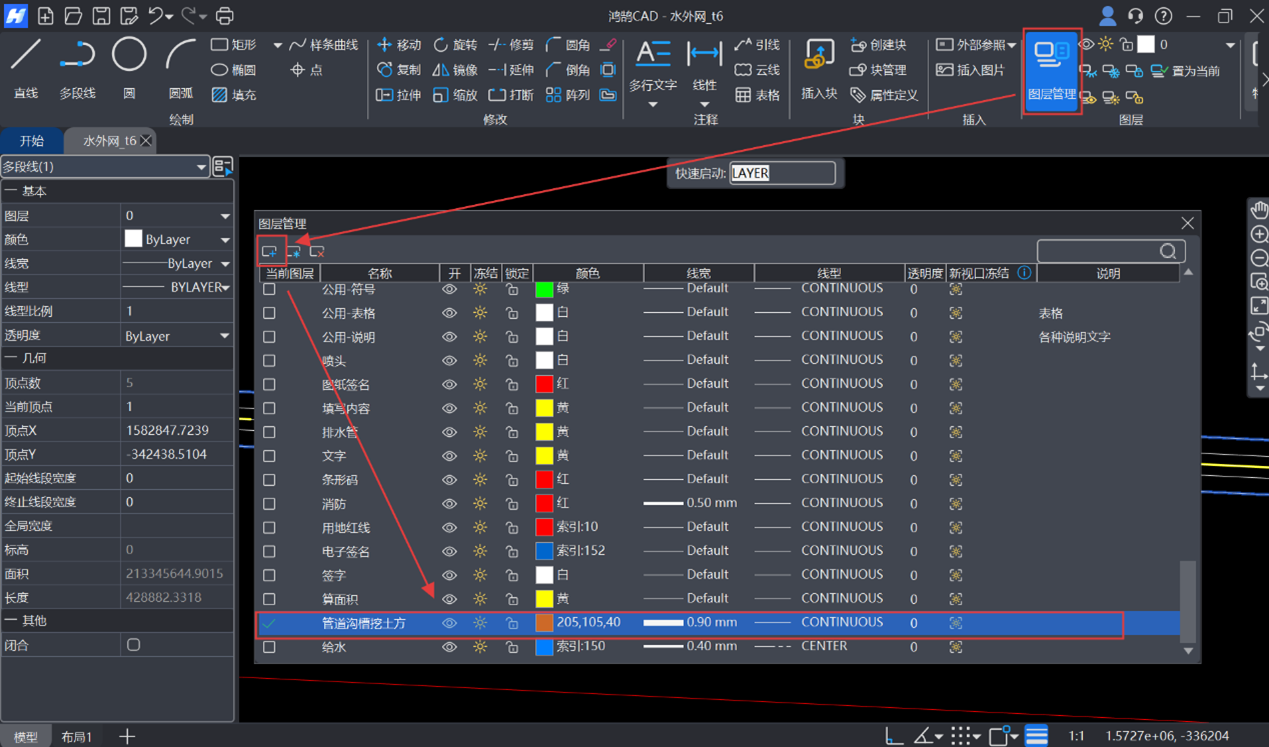

3.首先在计算前，通过【LAYER】命令或者【图层管理】新建“管道沟槽挖土方”图层，设置颜色与线型，以便与其他管线区分。

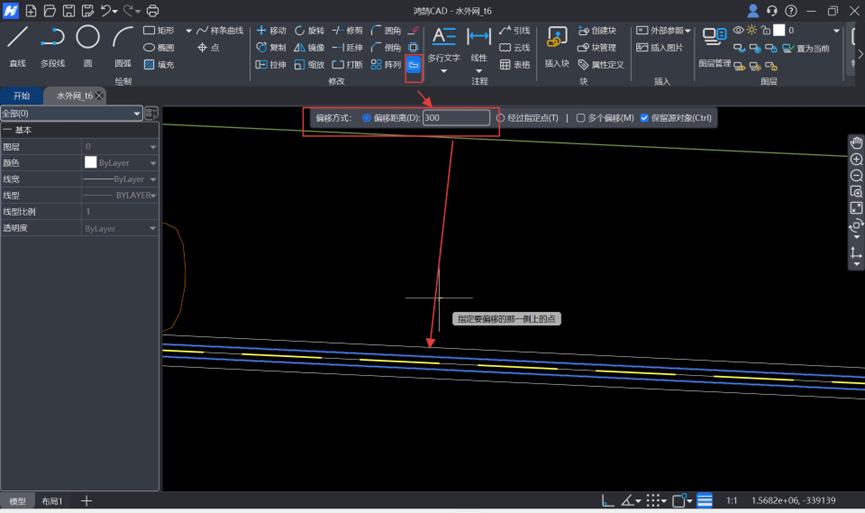

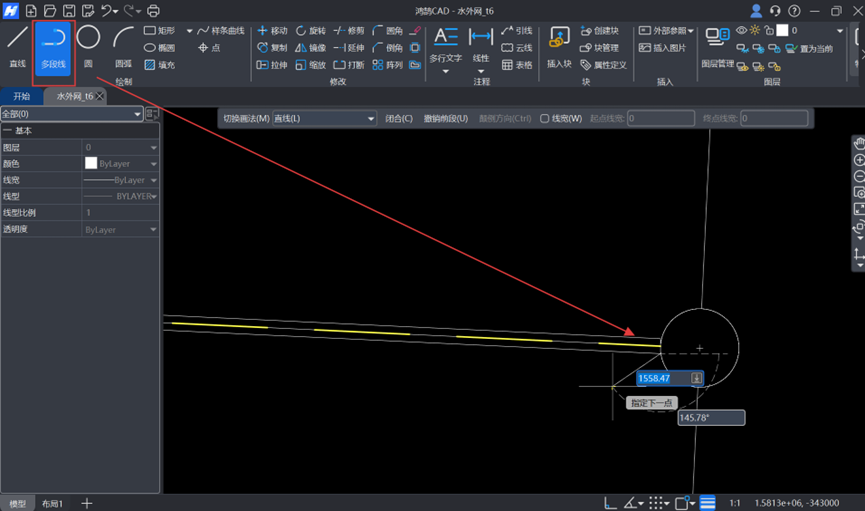

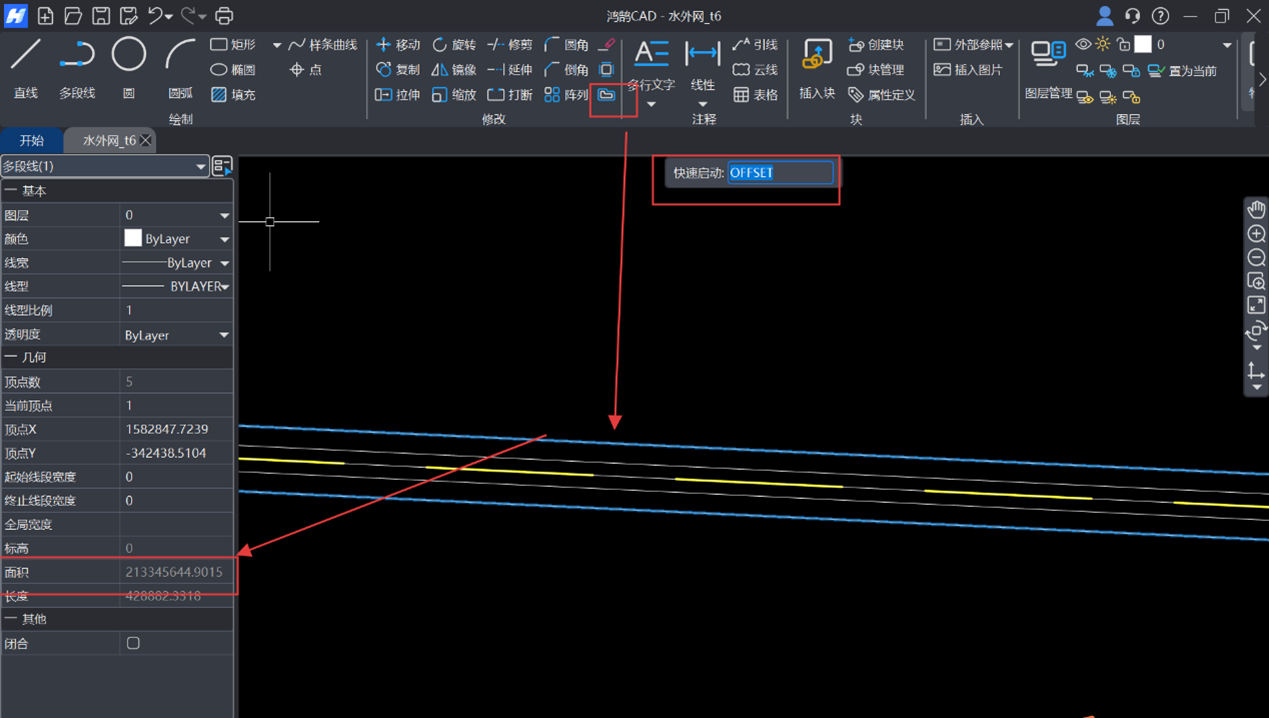

4.使用鸿鹄CAD中【多段线】或者【PL】命令将垫层或者管道绘制出来，使其形成封闭空间。然后使用【偏移】或者【OFFSET】命令，输入偏移值300（工作面）后选中目标多段线后右键确认。最后选中封闭多段线后自动计算面积，本案例中管道沟槽挖土方工程量为612.54m²。

管道沟槽挖土方量计量，结合清单计量规则，用鸿鹄CAD【多段线】、【偏移】、【缩放】计算管道沟槽挖土方量，自动计算面积和周长。
