在消防水喷淋系统的工程量计算中，借助CAD快速看图的【批量测量】，对水喷淋钢管的智能识别，工程量功能分类与统计利用【测量统计】与【标注分类管理】，将原本数小时的工作量压缩至几分钟，提升工作效率。

一、基础知识

自动喷水灭火系统是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。

自动喷水灭火系统由管网、报警装置、水流指示器、喷头、消防水泵等组成。自动喷淋灭火系统根据系统中所使用喷头的形式不同,可分为闭式和开式两大类。闭式喷头是用控制设备(如低熔点金属或内装膨胀液的玻璃球)堵住喷头的出水口,当建筑物发生火灾,火场温度达到喷头开启温度时,喷头出水灭火;开式喷头的出水口是开启的,其控制设备在管网上,其喷头的开放是成组的。

使用闭式自动喷水灭火系统,当室温上升到足以打开闭式喷头上的闭锁装置时,喷头立即自动打开喷水灭火,同时报警阀通过水力警铃发出报鳖信号。闭式自动喷水灭火系统管网有以下四种类型。

1.湿式喷水系统

在准工作状态时管道内充满用于启动系统的有压水的闭式系统。当保护区内发生火灾时,室内空气温度上升致使喷头上的锁封易熔合金熔化,或玻璃球喷头上的密封玻璃泡爆卒,喷头即自行喷水灭火,同时发出警报信号。

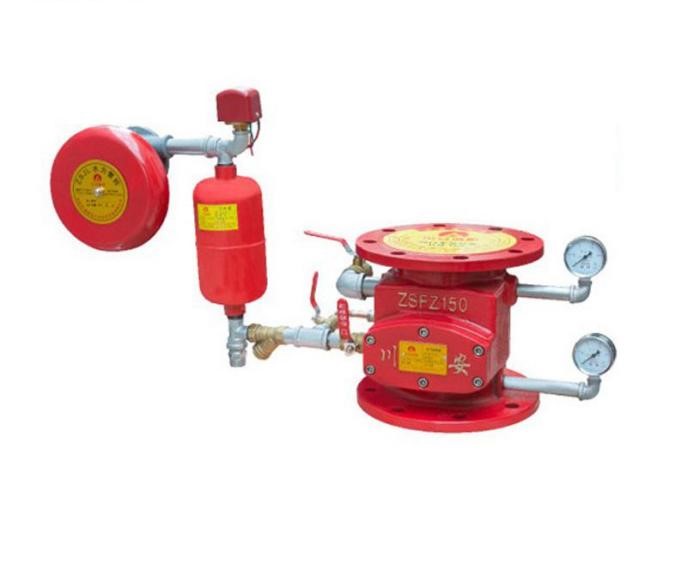

(1)报警阀。作用是开启和关闭管网的水流,传递控制信号至控制系统并启动水力警铃直接报警。有湿式、干式、干湿式和雨淋式4种类型。

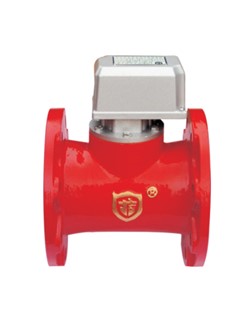

(2)水流指示器。作用是某个喷头开启喷水或管网发生水量泄漏时,管道中的水产生流动;引起水流指示器中桨片随水流而动作;接通延时电路后,继电器触电吸合发出区域水流电信号,送至消防控制室。

2.干式喷水系统

干式喷水系统平时管网中充满有压气体(只在报警阀前的管道中充满有压水。

3.干湿式喷水系统

干湿式喷水系统冬季管网中充满有压气体,在温暖季节,管网中充满有压水。

4.预作用喷水系统

预作用喷水系统喷水管网平时不充水,只充气体。发生火灾时,由火灾探测器接到信号后,自动启动预作用阀而向喷水管网中充水。当起火房间温度达到喷头开放温度时,喷头打开,喷水灭火。

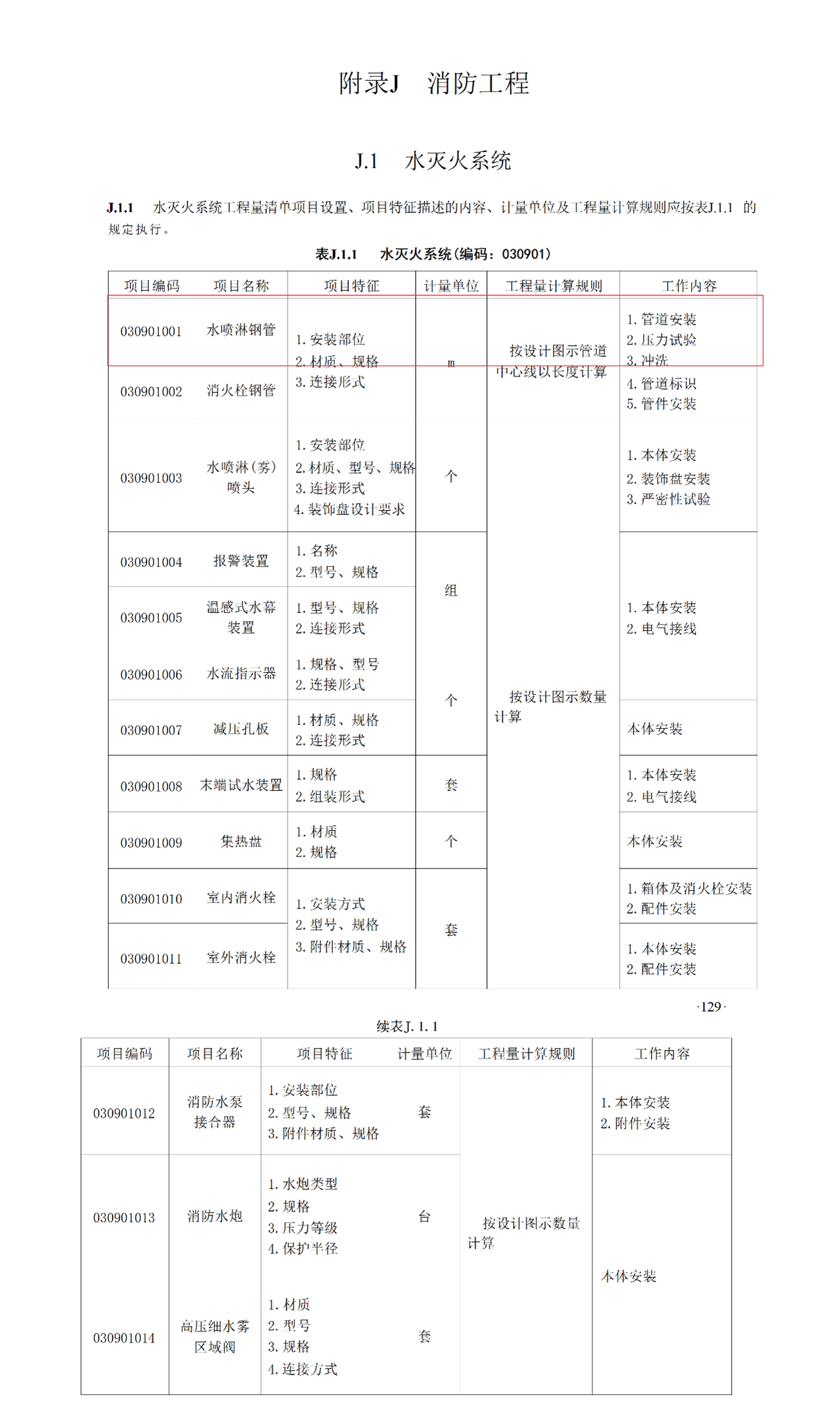

二、清单计量规则

三、案例分析

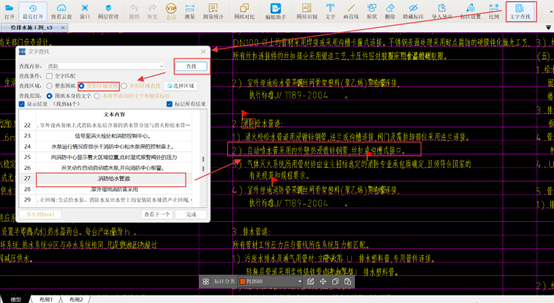

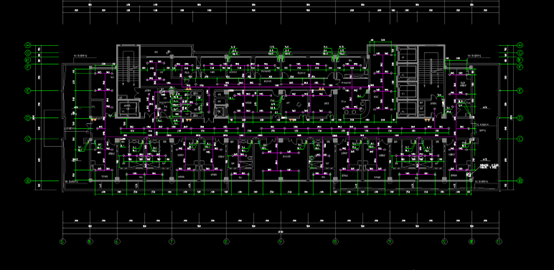

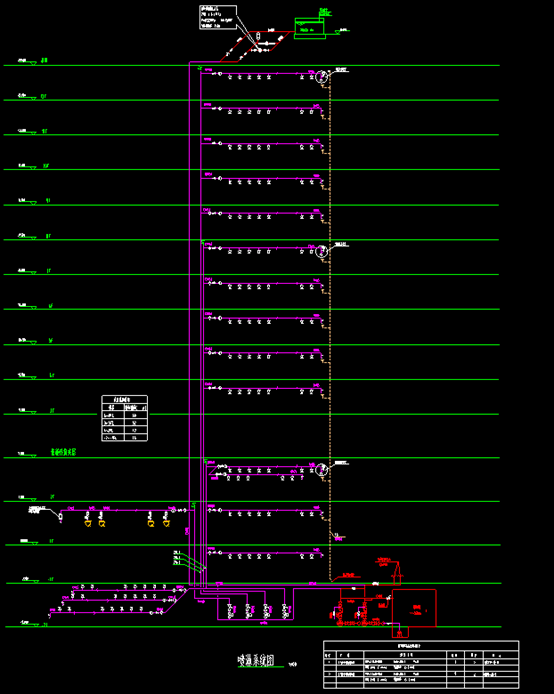

1. 观察11-12层消防平面图及喷淋系统图时，通过CAD快速看图软件的【文字查找】，在设计说明部分输入"消防"或"自动喷淋"等关键词，点击查找即可定位所有相关内容。

如图所示，自动喷水管采用内外壁热浸镀锌钢管,丝扣或沟槽式接口。

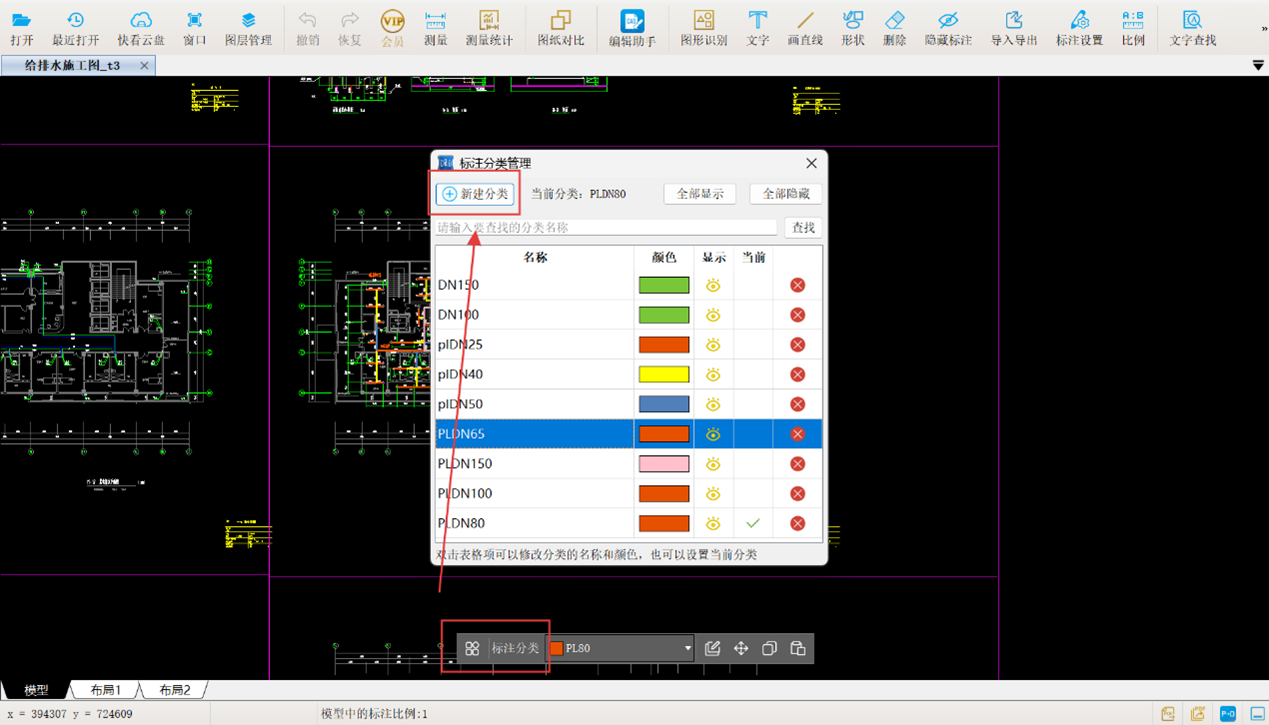

2. 计算水喷淋钢管前，运用【标注分类管理】功能新建分类，以不同颜色和名称区分管径规格，为后续统计奠定基础。

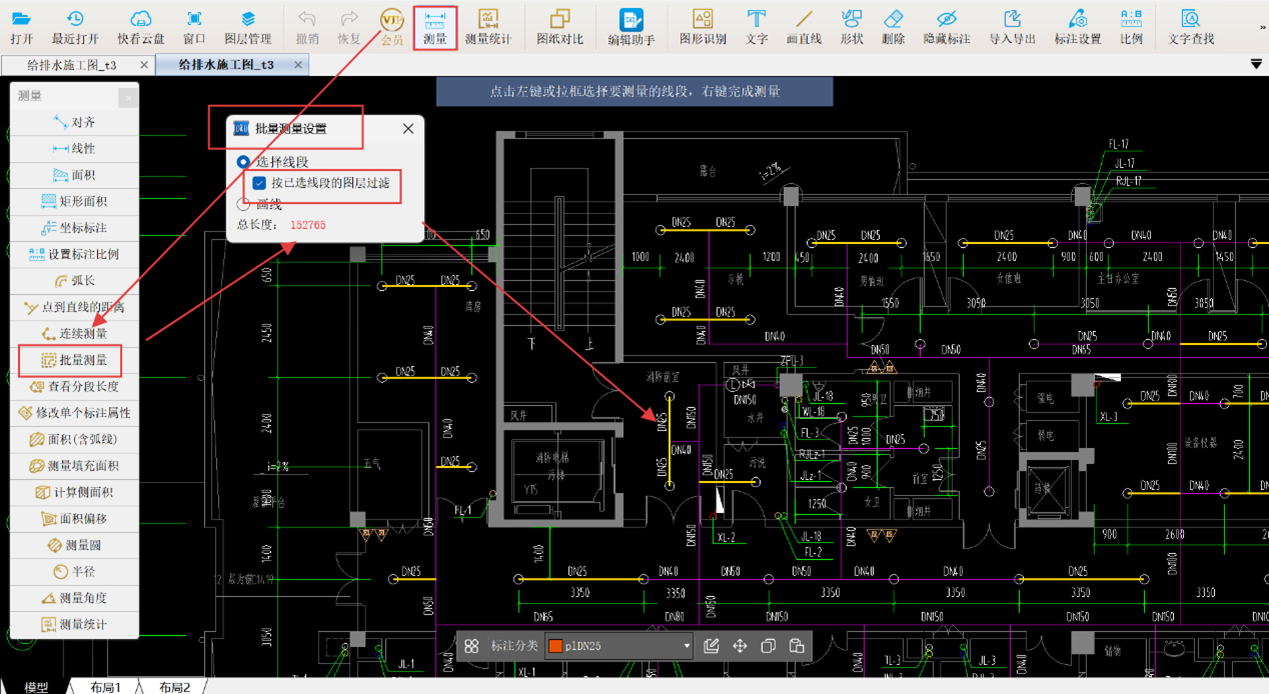

随后启用【测量】中的【批量测量】，勾选"按已选线段图层过滤"后点选水喷淋钢管（需确保图纸管径标注与【标注分类管理】中的命名一致），右键即可完成测量并标注。

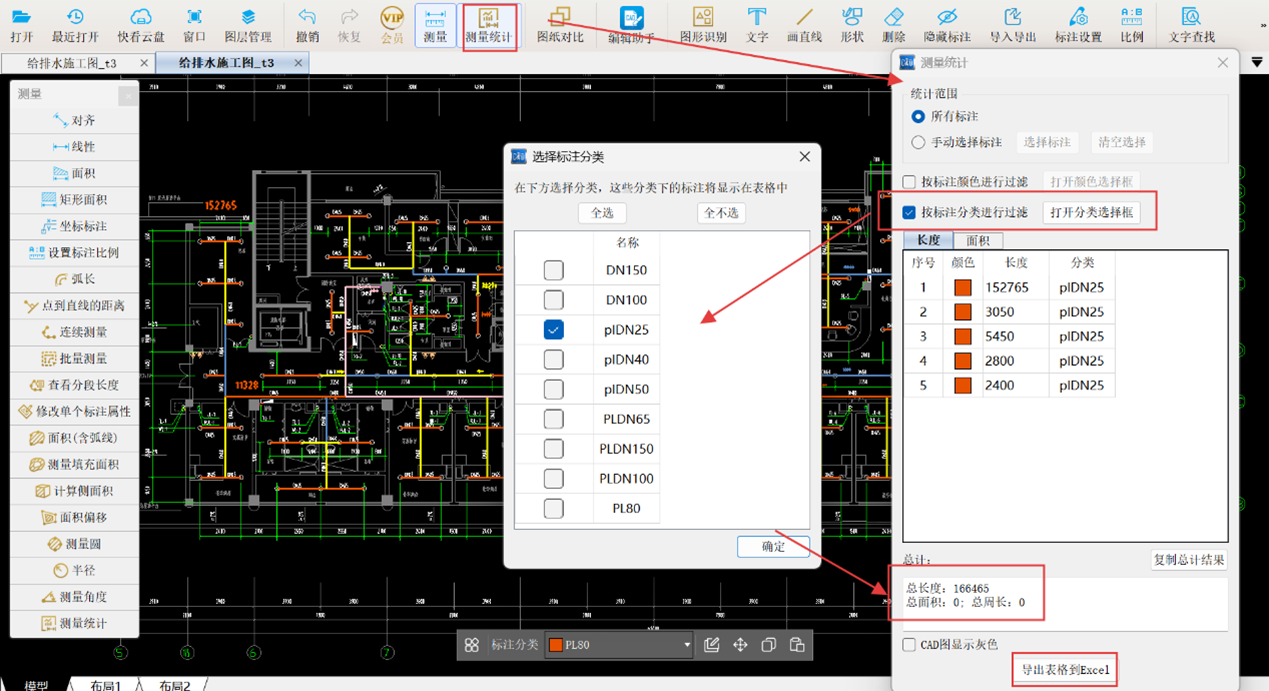

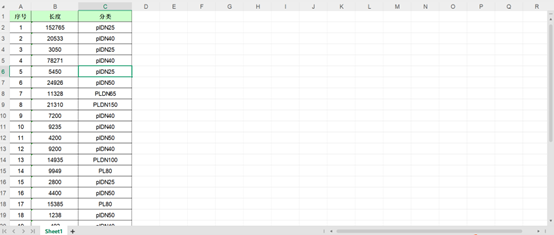

3. 完成水平水喷淋钢管测量后，通过【测量统计】功能按标注分类过滤数据。如图所示，其中DN25水平水喷淋钢管工程量为166.465m，统计结果可直接导出至Excel表格。

综上所述，水喷淋钢管计量需要清晰计量规则，通过【文字查找】快速定位设计说明、利用【批量测量】实现管线高效测量、结合【测量统计】完成工程量自动归类，有效解决了水喷淋钢管计量中管径繁杂、分类困难、易漏算重算等痛点。立即实践这套方法，为您的水喷淋工程计量工作开启高效精准的全新体验。
