在排水管工程量计算中，与给水管不同之处在于排水管道室内外界限的划分：以出户的第一个排水检查井为界。传统的手工计算方式不仅效率低下，而且容易出错。而借助鸿鹄CAD【多段线（PL）】，能精准绘制排水管道，迅速获取工程量数据，大幅提升计算效率。本文将从基础知识、清单计量规则及案例分析三个方面，详细介绍鸿鹄CAD的排水管工程量计算方法。

一、基础知识

室内排水系统组成

室内排水系统的基本要求是迅速通畅地排除建筑内部的污废水,保证排水系统在气压波动下不致使水封破坏。其组成包括以下几部分:

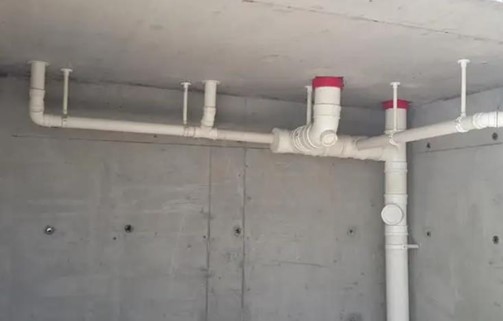

(1)排水管道系统,由排水横支管、排水立管、埋地干管和排出管组成。排水横支管将卫生器具或其他设备汇集的污水排到立管;排水立管是连接各排水支管的垂直总管;埋地干管连接各排水立管;排出管将室内污水排到室外第一个检查井。

(2)通气管道系统,其作用是使室内排水管与大气相通,减少排水管内空气的压力波动,保护存水弯的水封不被破坏。常用的形式有器具通气管、环形通气管、安全通气管、专用通气管、结合通气管等。

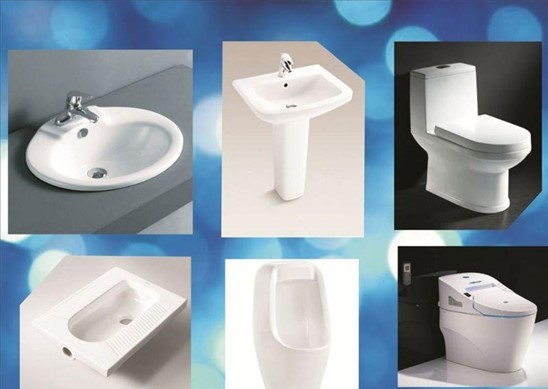

(3)卫生器具或生产设备受水器,是排水系统的起点。

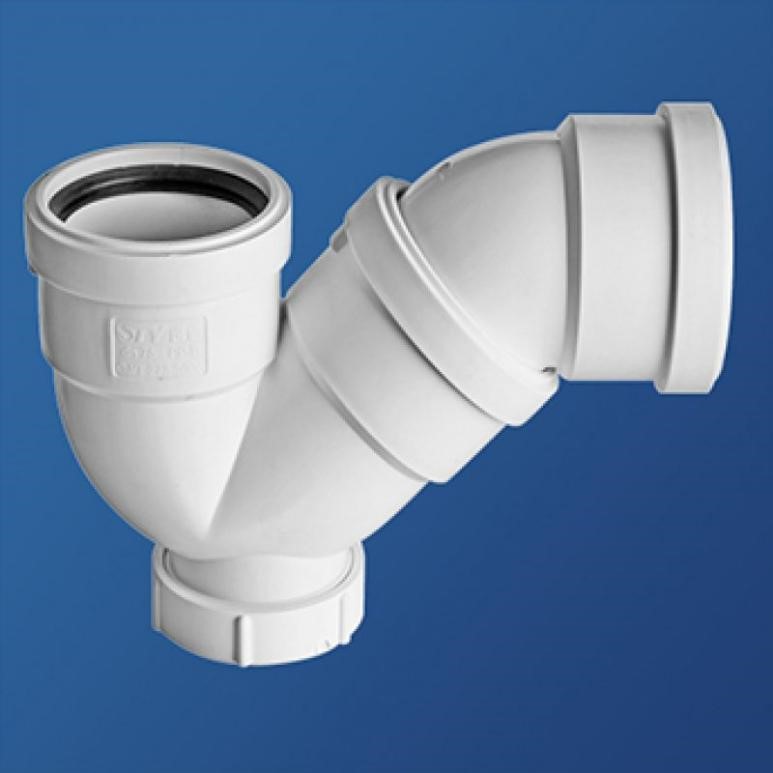

(4)存水弯,是连接在卫生器具与排水支管之间的管件,防止排水管内腐臭、有害气体、虫类等通过排水管进入室内。如果卫生器具本身有存水弯,则不再安装。

(5)清通设备,是疏通排水管道的设备。包括检查口、清扫口和室内检查井。

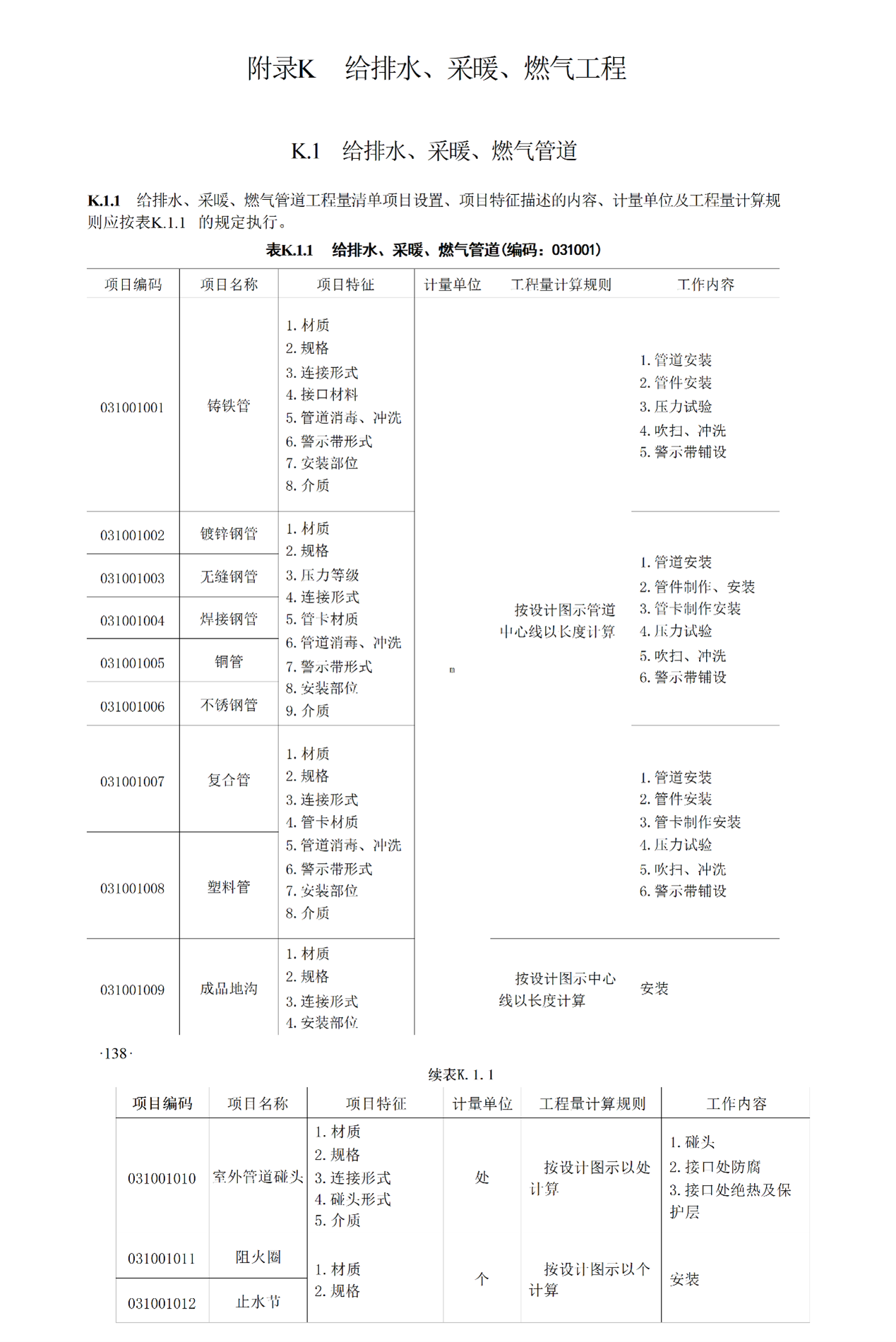

二、清单计量规则

三、案例分析

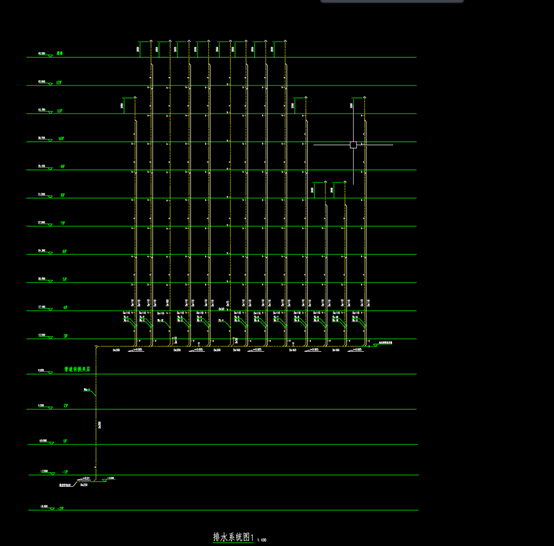

1.观察排水系统图、负2层给排水平面图，其中排水管规格有De110、DN80、De250、De160、DN150五种。

2. 为明确排水管的材质与连接方式，可使用鸿鹄CAD中的【FIND】命令或【工具】菜单下的【查找】功能，输入关键词“排水管”，点选查找即可快速定位到排水管的设计说明：污废水排水及通气用管材为立管采用PVC-U排水塑料管，专用管件连接；转换层管道则采用柔性铸铁管或加厚型PVC-U排水塑料管。

3. 在标注前，利用鸿鹄CAD的【LAYER】命令或【图层管理】功能，新建图层，并调整图层的颜色、名称及粗细程度，使标注更加醒目。

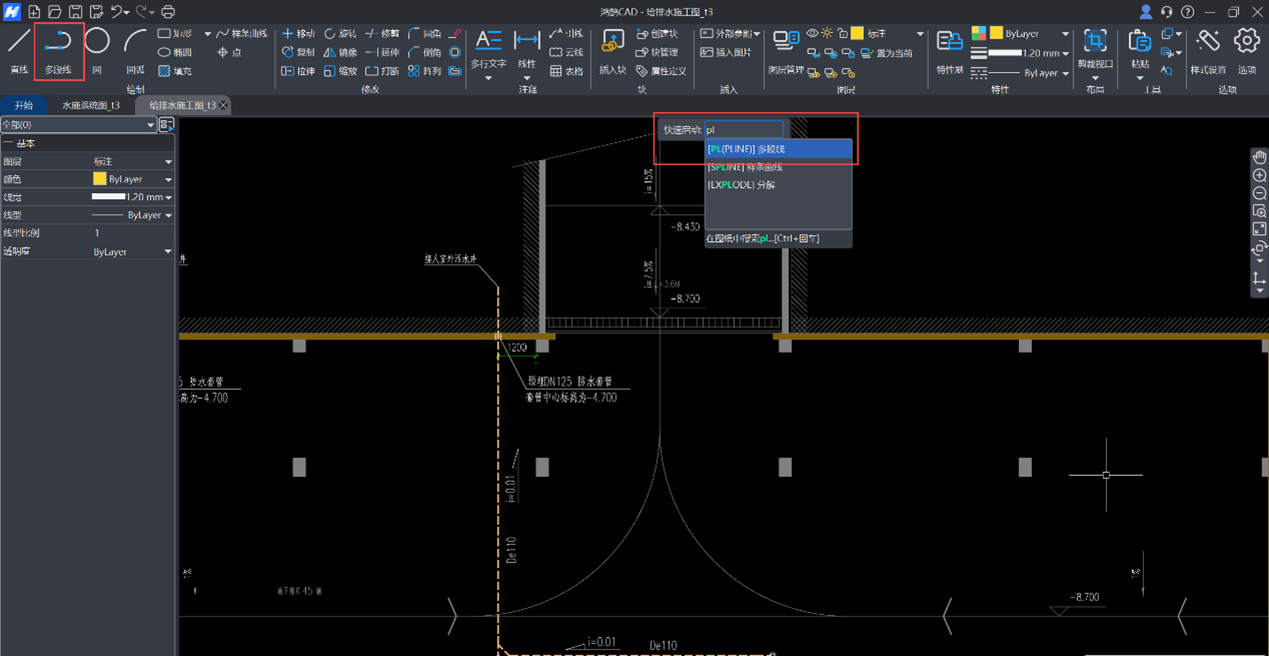

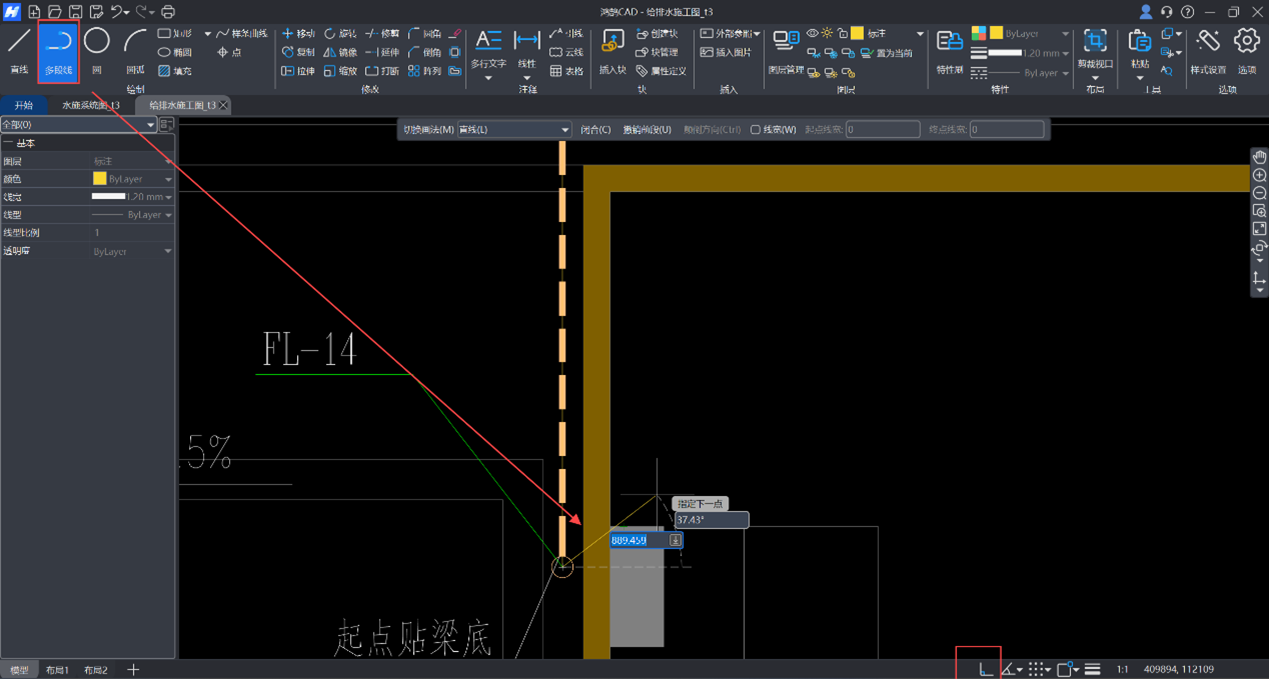

接下来，以De110排水管为例，输入命令【PL】或点击【绘制】菜单中的【多段线】命令，并借助右下角的【正交】功能，提升绘制的便捷性。绘制完成后，按“esc”快捷键退出命令。

4. 选中多段线，便可在属性页面中查看排水管的水平工程量。本案例中，De110的水平排水管工程量为86.87米，竖向量取2.9m。

5.竖向排水管（标高相减）=（4.7-2.9）*2+（4.9-2.9）=5.4m

总排水管=竖向排水管+水平排水管=5.4+86.87=92.27m

排水管工程量的计算可以用【多段线】快速完成，【查找】则可迅速查找排水管的材质等设计说明，结合系统图分析管道走向与管径变化，通过多段线绘制精准获取工程量。这一方法有效提升了排水管工程量计算的效率，使复杂计算变得简单高效。
