在计算消防栓钢管工程量时，需重点关注管道的材质、管径及连接方式、安装要求。可以用CAD快速看图【连续测量】和【测量统计】统计管道长度，【图纸对比】、【标注分类管理】辅助消防栓钢管工程量核算，保障工程量计算精准。

一、基础知识

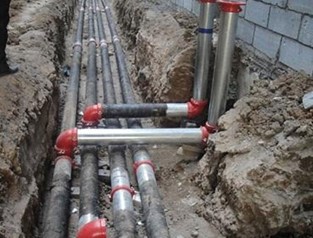

1.消防供水管道

(1)室外消防给水管道。

1)室外消防给水采用两路消防供水时,应布置成环状,但当采用一路消防供水时,可布置成枝状。

2)向环状管网输水的进水管不应少于两条,当其中一条发生故障,其余进水管应仍能满足消防用水总量的供给要求。

3)消防给水管道应采用阀门分成若干独立段,每段内室外消火栓的数量不宜超过5个。

4)管道的直径应根据流量、流速和压力要求经计算确定,但不应小于DN100,有条件的不应小于 DN150。

(2)室内消防给水管道。

1)室内消火栓系统管网应布置成环状,当室外消火栓设计流量不大于20L/s,且室内消火栓不超过10个时,可布置成枝状。

2)管道的直径应根据设计流量、流速和压力要求经计算确定,室内消火栓竖管管径应根据竖管最低流量经计算确定,但不应小于DN100。

3)室内消火栓环状给水管道检修时应符合下列要求:

①室内消火栓竖管应保证检修管道时关闭停用的竖管不超过1根,当竖管超过4根时,可关闭不相邻的2根。

②每根竖管与供水横干管相接处应设置阀门。

4)室内消火栓给水管网与自动喷水等其他灭火系统应分开设置;当合用消防泵时,供水管路沿水流方向应在报警阀前分开设置。

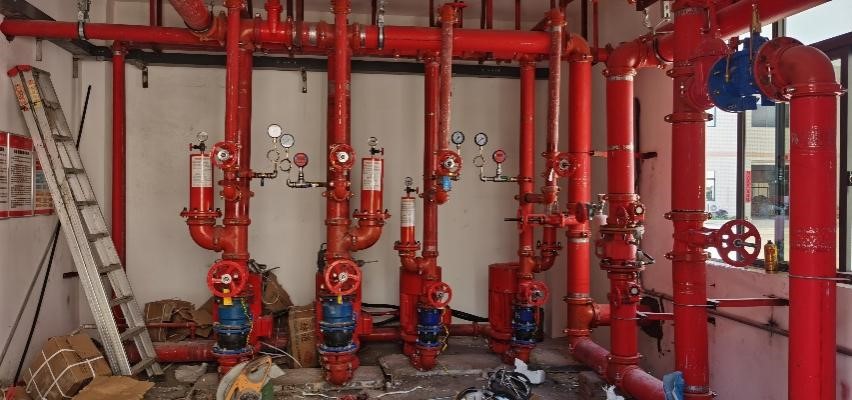

4.消防水泵结合器

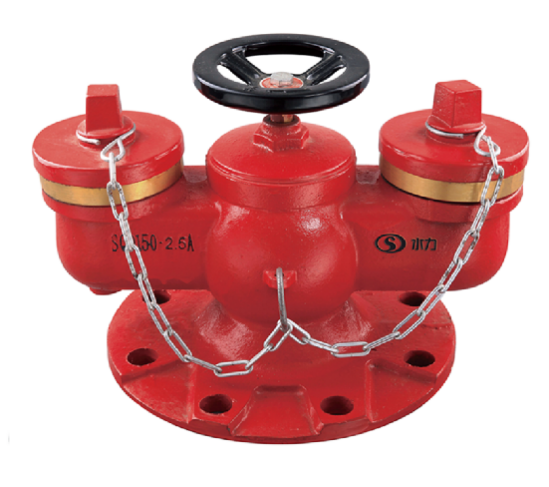

消防水泵结合器是供消防车向消防给水管网输送消防用水的预留接口。它既可用于补充消防水量,也可用于提高消防给水管网的水压。

(1)设置要求。高层民用建筑、设有消防给水的住宅、超过五层的其他多层民用建筑、超过两层或建筑面积大于10000m²的地下或半地下建筑(室)、室内消火栓设计流量大于10L/s平战结合人防工程、高层工业建筑和超过四层的多层工业建筑、城市交通隧道,其室内消火栓给水系统应设水泵结合器。

自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等系统均应设置消防水泵结合器。

(2)安装要求。

1)水泵结合器应安装在便于消防车接近的人行道或非机动车行驶地段,与室外消火栓或消防水池的距离宜为15～40m。自动喷水灭火系统的消防水泵接合器应设置与消火栓系统的消防水泵接合器区别的永久性固定标志,并有分区标志。

2)消防水泵接合器的安装应按接口、本体、联接管,止回阀、安全阀、放空管、控制阀的顺序进行,止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。

3)墙壁式消防水泵结合器安装如设计未要求,其安装高度距地面应为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方;地下消防水泵接合器的安装应使进水口与并盖底面的距离不大于0.4m,且不应小于井盖的半径。

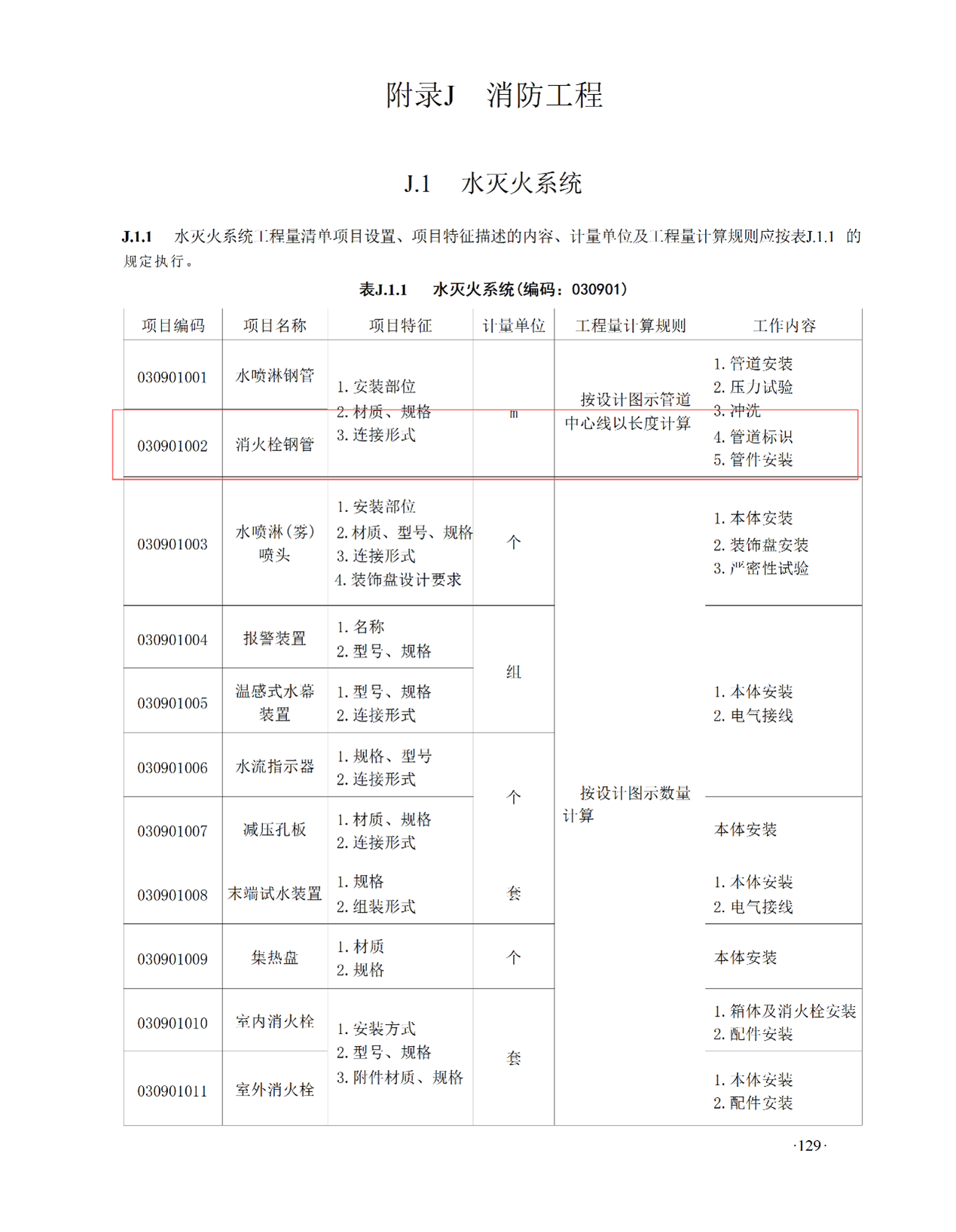

二、清单计量规则

三、案例分析

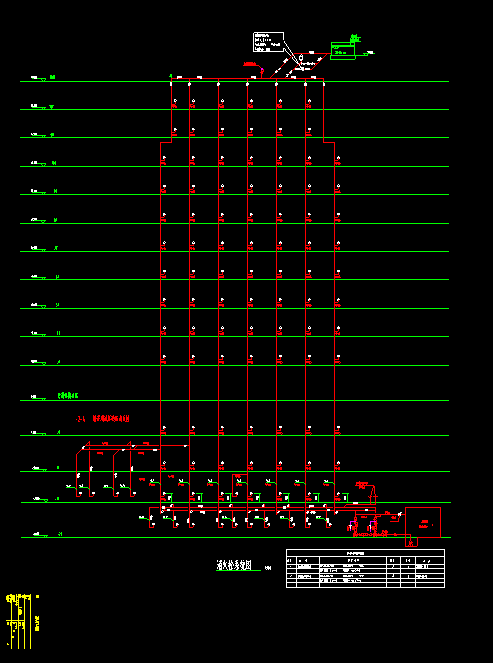

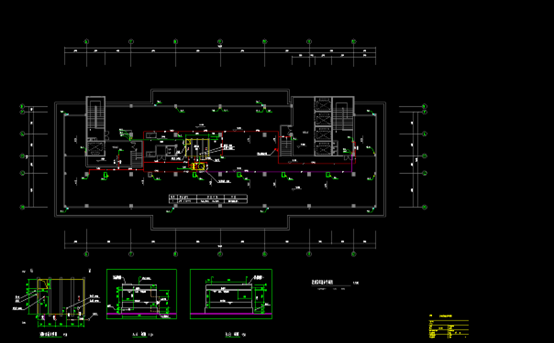

1.观察屋顶层给排水平面图及消火栓系统图，可见消火栓给水管道采用热浸镀锌钢管，通过法兰或沟槽连接，包含DN150、DN100两种规格。

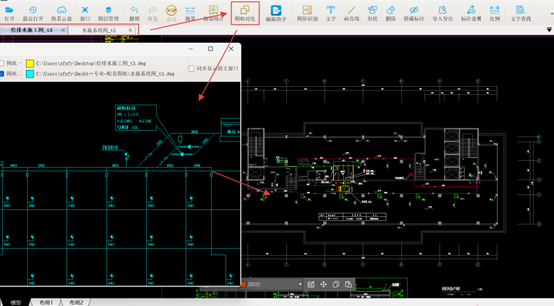

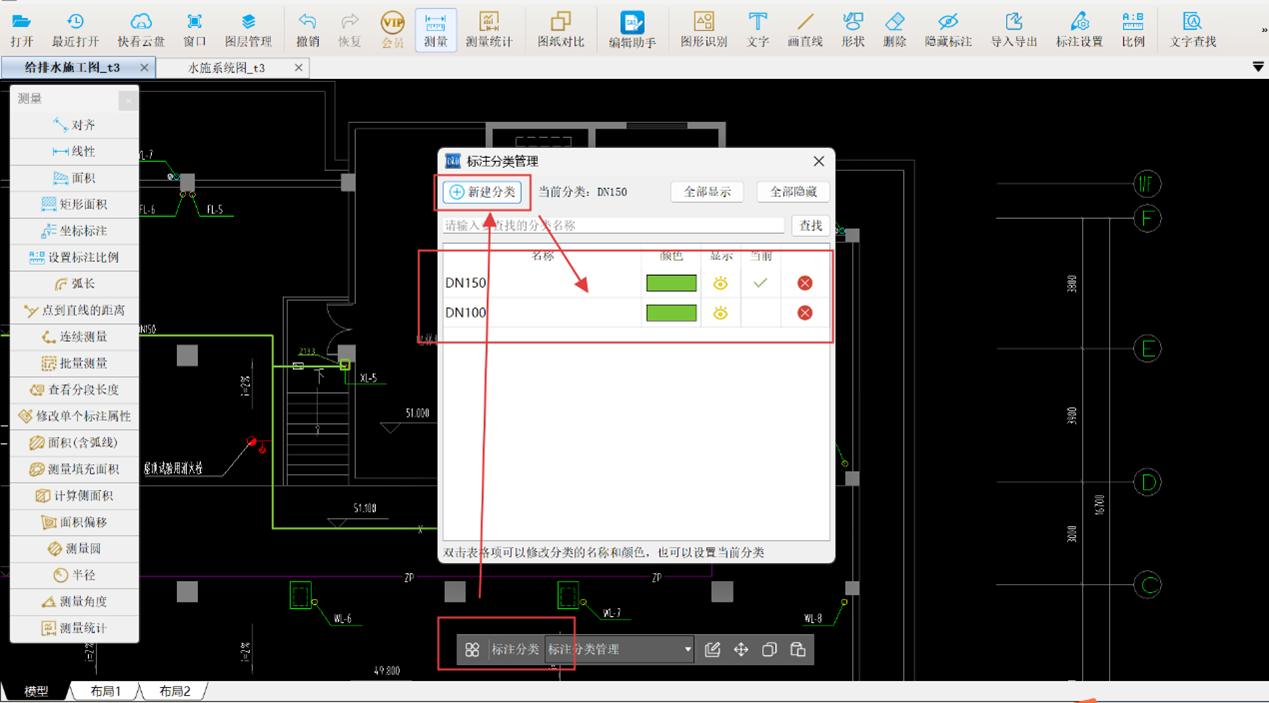

2.为清晰辨识管径变化，可运用CAD快速看图软件的【图纸对比】功能同步显示平面图与系统图。同时为分别统计DN100与DN150管径的消防栓钢管，点击【标注分类管理】新建两种标注类型，设置差异化颜色或名称进行区分。

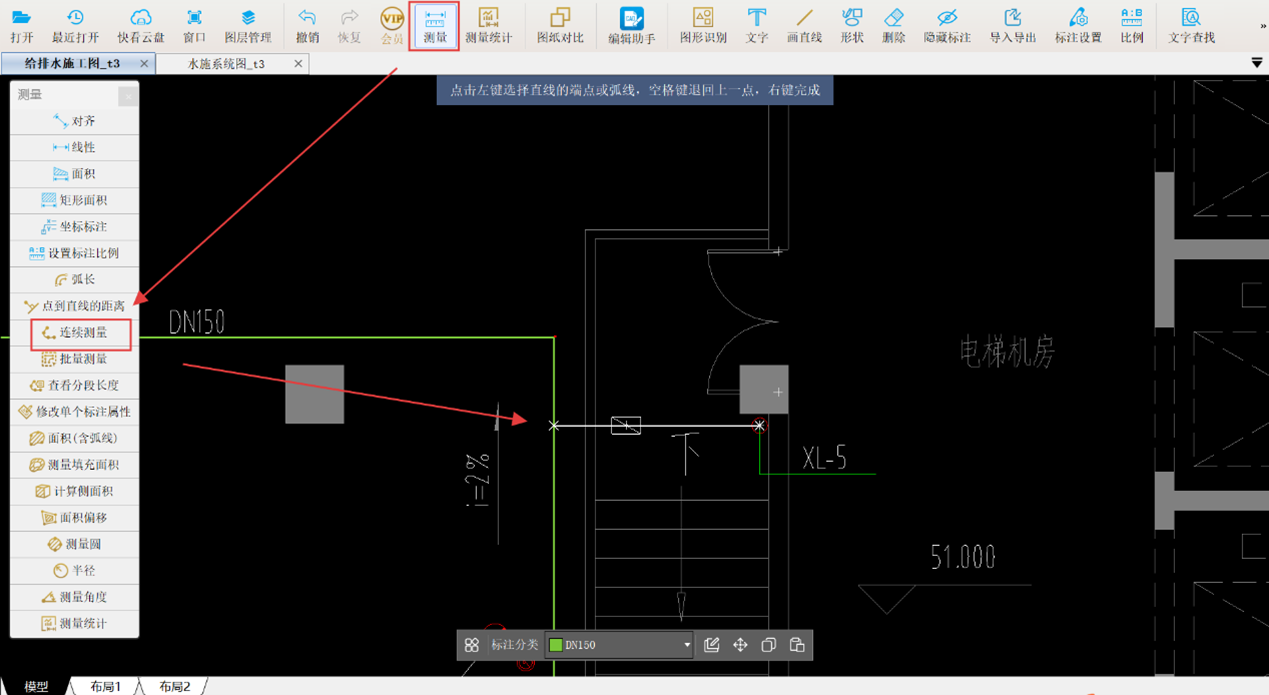

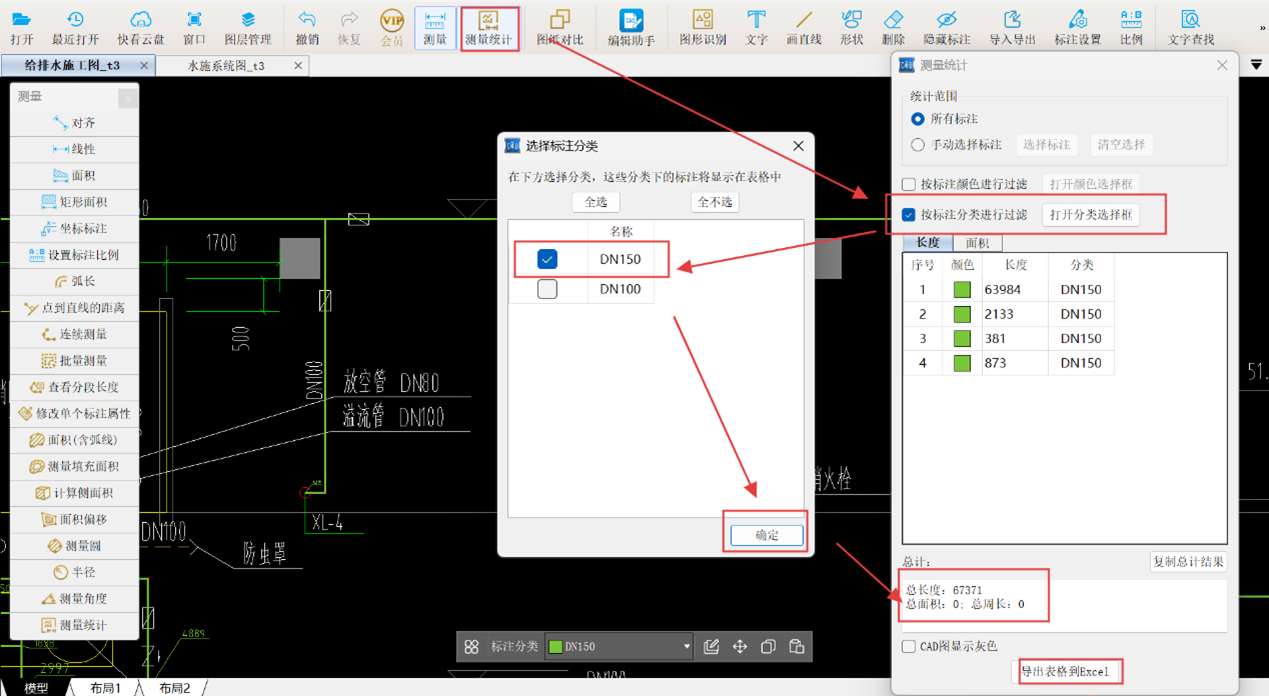

3. 水平消防栓钢管计算：使用【连续测量】功能沿设计管道中心线标注，完成后点击右键自动生成线段长度标注。待所有管道标注完毕，启用【测量统计】功能，按标注分类筛选（如图所示），得DN150:67.371m，DN100:35.618m。

4. 竖向消防栓钢管计算：标高相减

DN150：（50-49.5）*5=2.5m

DN100：（50-49.5）*4=2m

总工程量：

DN150：67.371+2.5=69.871m

DN100：35.618+2=37.618m

消防栓钢管工程量计算，首先理清管道安装方式和统计原理，清晰计量规则，结合CAD快速看图，图纸对比同步显示平面图与系统图，连续测量计算管线长度，降低手算误差。。
