在计算给水管工程量时，需重点关注管材、管径及连接方式，不同管径应分别计算。鸿鹄CAD【多段线】不仅可用于绘图，还能高效算量！

一、基础知识

(1)室内给水系统组成。

室内给水系统由以下几个基本部分组成:

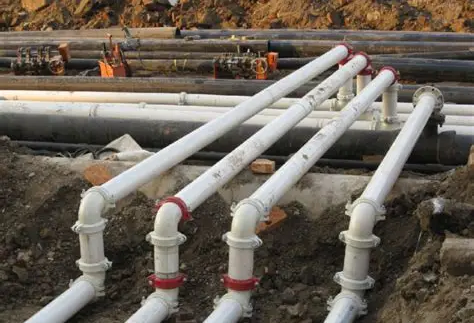

1)引入管(进户管):室外给水管网与室内给水管网之间的连接管段。

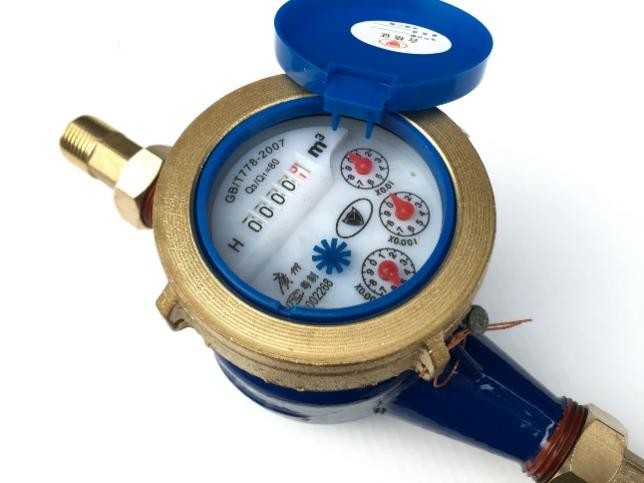

2)水表节点:给水引入管上所装设的水表及其前后设置的阀门。

3)配水管道系统:室内给水水平或垂直干管、立管、配水支管等组成的管道系统。

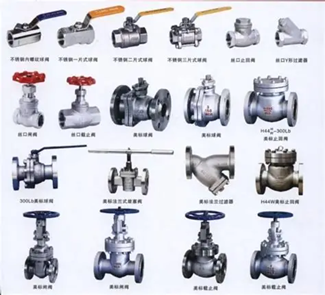

4)给水附件:为了检修和调节方便,装设在给水管道上的各类阀门和附件。包括阀门、过滤器、减压孔板等。

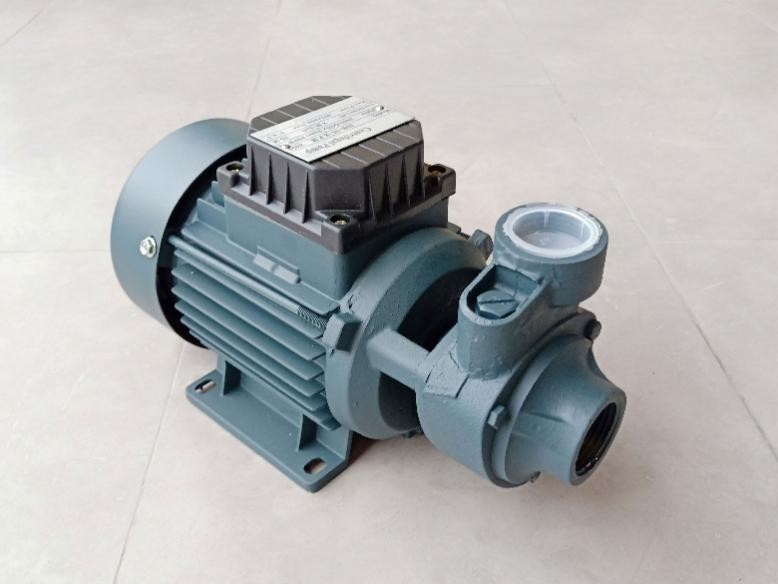

5)加压贮水设备:当室外管网压力、流量不满足要求或室内对供水安全、稳定有特殊要求时,要设置加压贮水设备,如水泵、水箱、贮水池、气压给水装置等。

6)用水设备:生活、生产和消防给水系统管网终端用水点上的装置。生活给水系统主要指卫生器具的给水配件或配水龙头,生产给水系统主要指生产用水设备,消防给水系统主要指室内消火栓和自动喷水灭火系统中的各种喷头。

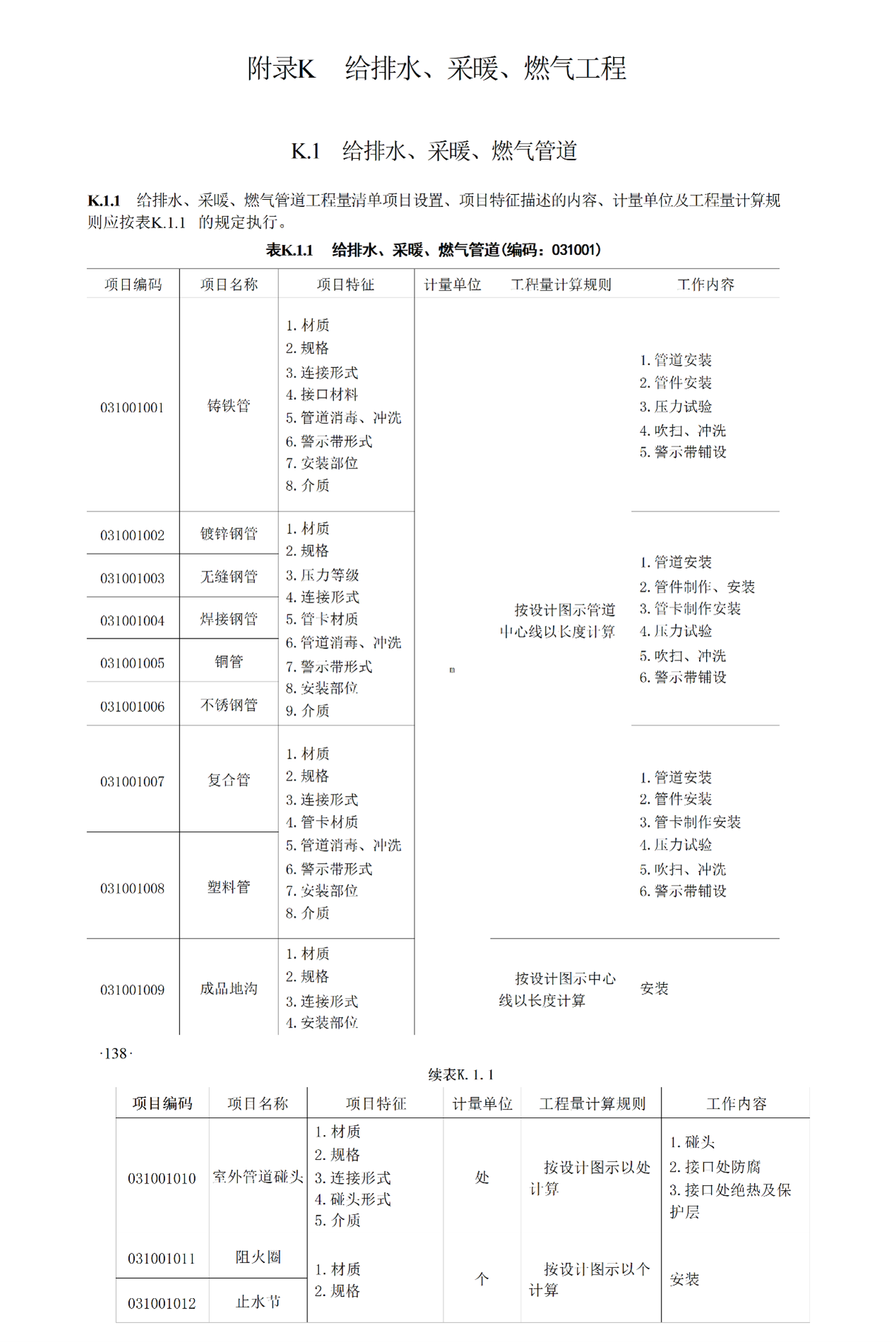

二、清单计量规则

三、案例分析

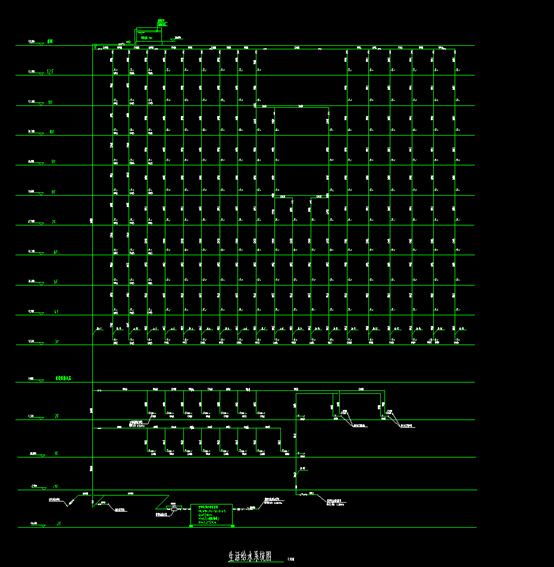

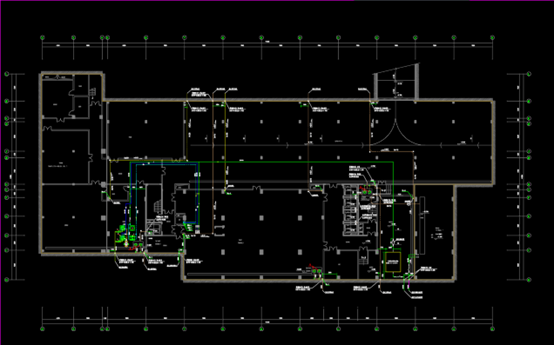

1.观察生活给水系统图、负2层给排水平面图，其中给水管材质为薄壁不锈钢管道，双卡压连接。

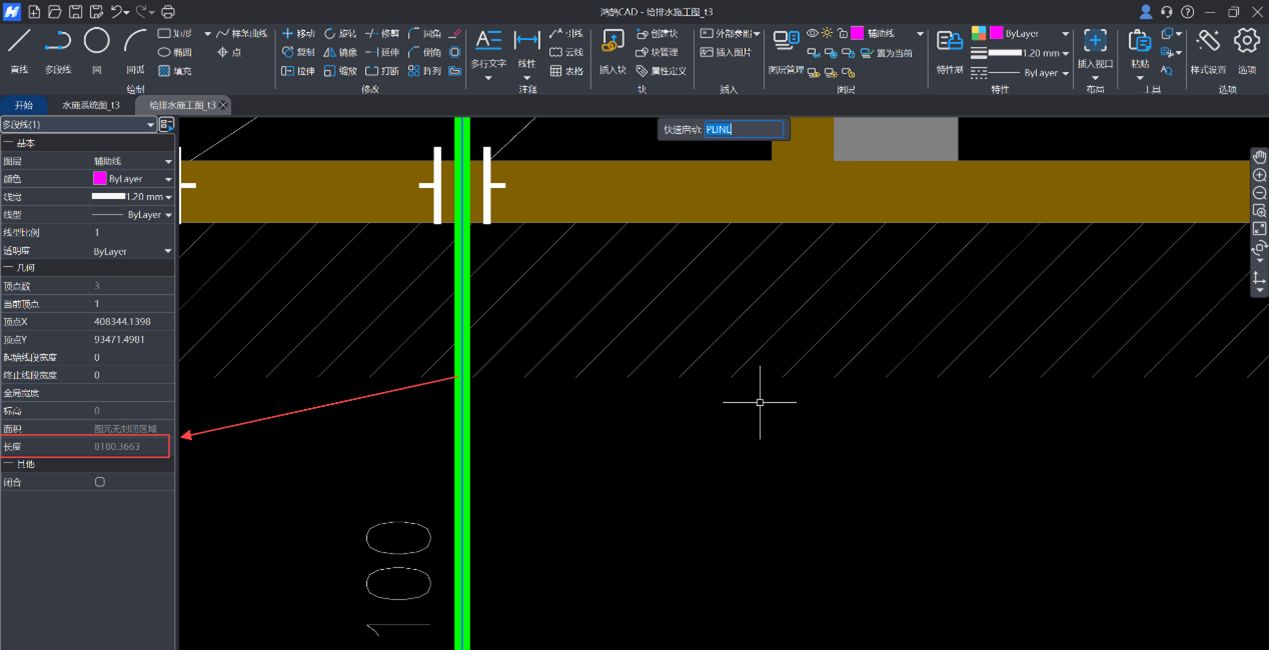

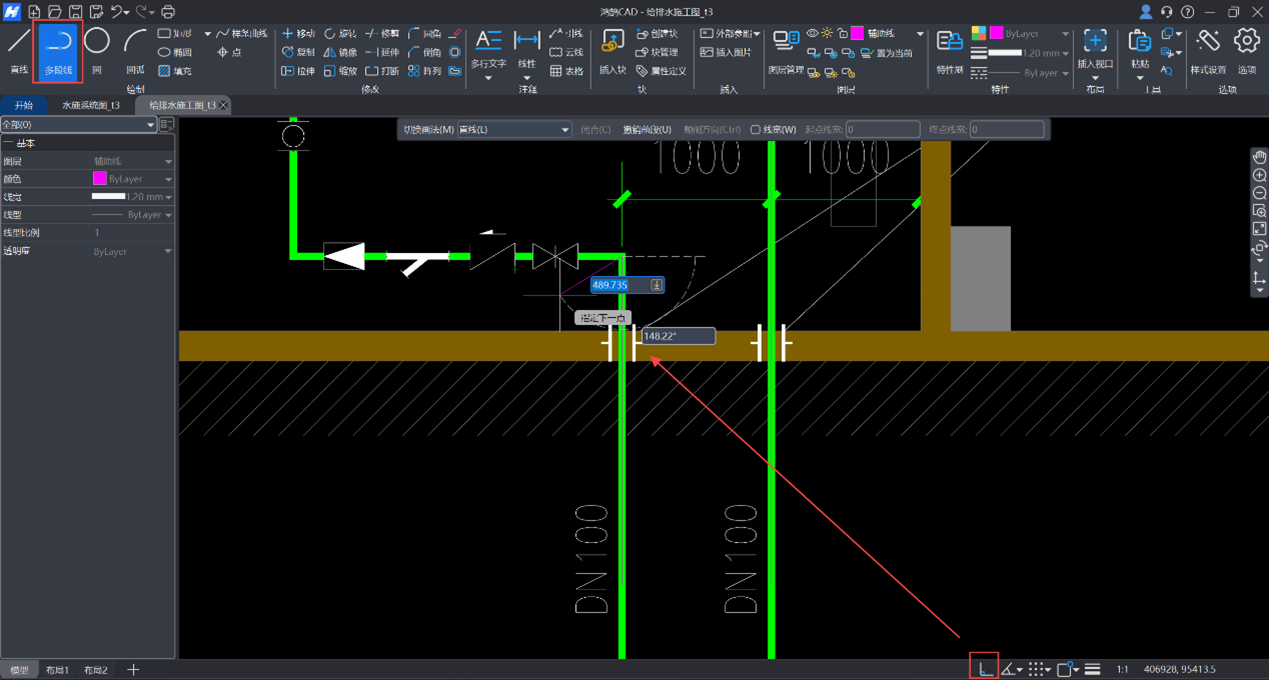

2. 使用鸿鹄CAD软件打开图纸并计算给水管水平管工程量，以DN100的室内给水管为例。首先，利用【特性】功能将多段线标注更换颜色，使其更加显眼。然后，输入快速启动命令“PL”或点击【绘制】中的【多段线】命令，并使用右下角的【正交】功能，以提升绘制便利性与精准性。绘制完成后，按“esc”快捷键退出命令。
